A1土石方工程.ppt

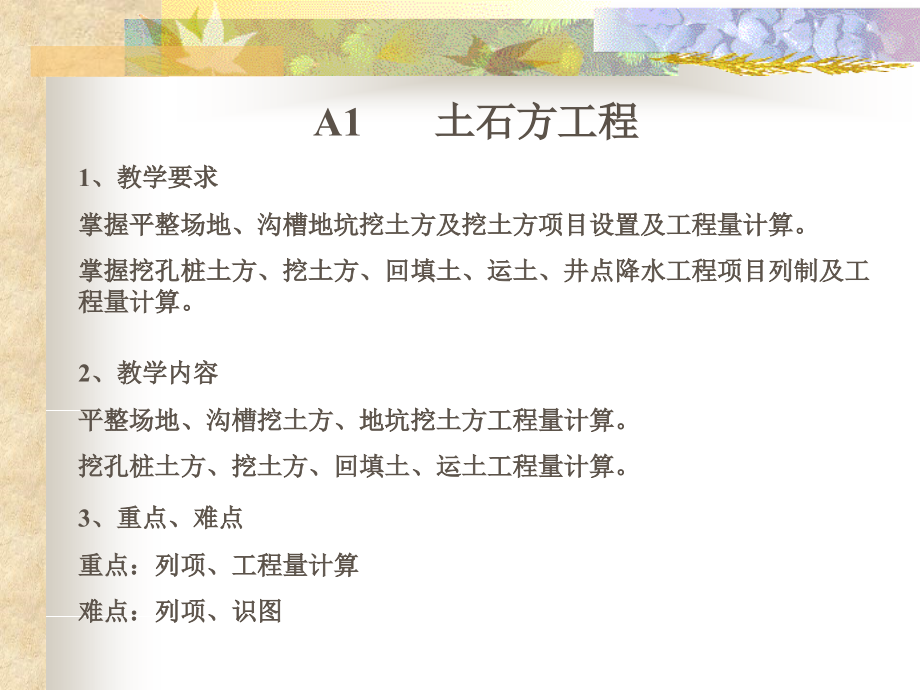

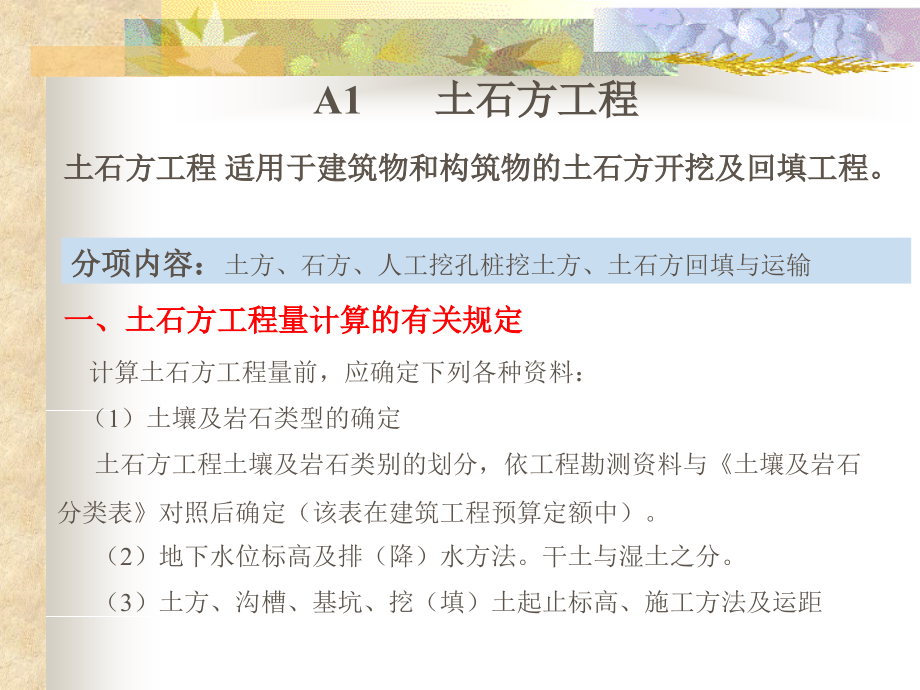

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,A1,土石方工程,1,、教学要求,掌握平整场地、沟槽地坑挖土方及挖土方项目设置及工程量计算。,掌握挖孔桩土方、挖土方、回填土、运土、井点降水工程项目列制及工程量计算。,2,、教学内容,平整场地、沟槽挖土方、地坑挖土方工程量计算。,挖孔桩土方、挖土方、回填土、运土工程量计算。,3,、重点、难点,重点：列项、工程量计算,难点：列项、识图,一、土石方工程量计算的有关规定,计算土石方工程量前，应确定下列各种资料：,（,1,）土壤及岩石类型的确定,土石方工程土壤及岩石类别的划分，依工程勘测资料与,土壤及岩石分类表,对照后确定（该表在建筑工程预算定额中）。,（,2,）地下水位标高及排（降）水方法。干土与湿土之分。,（,3,）土方、沟槽、基坑、挖（填）土起止标高、施工方法及运距,A1,土石方工程,分项内容：,土方、石方、人工挖孔桩挖土方、土石方回填与运输,土石方工程,适用于建筑物和构筑物的土石方开挖及回填工程。,（,4,）岩石开凿、爆破方法、石碴清运方法及运距。,（,5,）其他有关资料。,土方体积，均以挖掘前的天然密实体积为准计算。如遇有必须以天然密实体积折算时，可按,表,2.1.1,所列数值换算。,挖土一律以设计室外地坪标高为准计算。,人工挖土方深度超过,1.5m,时，按,广东建筑工程综合定额,表一的规定增加工日。,A1,土石方工程,地下室人工挖土深度超过,1.5m,时，按,广东建筑工程综合定额,表二的规定增加工日。,一、土石方工程量计算的有关规定,A1,土石方工程,清单项目内容,:,土方工程、石方工程、土石方运输与回填,土石方工程,包括土方工程、石方工程、土,(,石,),方运输与回填，适用于建筑物和构筑物的土石方开挖及回填工程。,平整场地（编码：,010101001),：,工程量按设计图示尺寸以建筑物首层面积计算。,二、土石方工程清单工程量计算规则,1,、土方工程（编码：,010101),挖土方（编码：,010101002),：,工程量按设计图示尺寸以体积计算。,挖基础土方（编码：,010101003),：,工程量按设计图示尺寸以基础垫层底面积乘以挖土深度以体积计算。,二、土石方工程清单工程量计算规则,冻土开挖（编码：,010101004),：工程量按设计图示尺寸开挖面积乘以厚度以体积计算。,1,、土方工程（编码：,010101),挖淤泥、流砂（编码：,010101005),：,工程量按设计图示位置、界限以体积计算。,挖方出现淤泥、流砂时，可根据实际情况由发包人与承包人双方认证,。,管沟土方（编码：,010101006),：,工程量按设计图示尺寸以管道中心线长度计算。,二、土石方工程清单工程量计算规则,1,、土方工程（编码：,010101),预裂爆破（编码：,010102001),：工程量按设计图示尺寸以钻孔总长度以,m,计算。,管沟石方（编码：,010102003),：工程量按设计图示尺寸以管道中心线长度计算。,二、土石方工程清单工程量计算规则,2,、石方工程（编码：,010102),石方开挖（编码：,010102002),：工程量按设计图示尺寸以体积计算。,土石方回填（编码：,010103001),：,工程量按设计图示尺寸以体积计算。,场地回填土：回填面积乘以平均回填厚度；,室内回填土：室内净面积乘以回填土厚度；,基础回填土：挖土体积,基础体积,二、土石方工程清单工程量计算规则,3,、土石方回填（编码：,010103),课后习题,计算柱基础土方清单工程量。,分,6,个组,:,1,组（学号,1-10,）：,J-1,基础,2,组（学号,11-20,）：,J-2,基础,3,组（学号,21-30,）：,J-3,基础,4,组（学号,31-40,）：,J-4,基础,5,组（学号,41-50,）：,J-5,基础,6,组（学号,51-59,）：,J-6,基础,清单编制实例,土石方工程工程量清单编制,工程量,清单编制实例,广州市某基础工程，基础为,C25,砼带形基础，垫层为,C15,砼垫层，垫层底宽为,1.4m,，,挖土深度为,1.8m,，,基础总长为,220m,。,室外设计地坪以下基础的体积为,227m,3,，,垫层体积为,31m,3,，,试：,（,1,）编制本工程的工程量清单；,（,2,）计算综合单价；,（,3,）进行综合单价分析；,（,4,）计算本工程分部分项工程费。,清单编制实例,分析题意：,清单项目有几个？如何设置？清单工程量如何计算？,（,1,）挖基础土方：编码为,010101003,（,2,）土方回填：编码为,010103001,回填土夯实,（,3,）,C25,砼带形基础：编码为,010101003,垫层要不要设置清单项目？,清单编制实例,（,1,）清单项目设置,项目编码，项目名称，计量单位：,010101003001,，挖基础土方，,m3,010103001001,，,土方回填，,m3,项目特征描述：,挖基础土方,土方回填,(1),土壤类别,:,三类土,(2),基础类型,:,条形,(3),垫层底宽、底面积,:1.4,m(4),挖土深度,:1.8,m(5),弃土运距,:3,km,(1),土质要求：,(2),密实度要求：,(3),粒径要求,(4),夯,填（碾压）,:,人工夯实,(5),运距,清单编制实例,解：（,2,）计算清单工程量,（业主根据施工图计算）,挖基础土方清单工程量,=(1.4220)1.8(,规则,),=(1.41.8)220(,习惯,),=554m3,基础回填工程量,=554-,（,227+31,）,=296m3,C25,砼带形基础,227m3,（,3,）清单工程量编制,序号,项目编码,项目名称,计量单位,工程数量,1,010101003001,挖基础土方,(1),土壤类别,:,三类土,(2),基础类型,:,条形,(3),垫层底宽、底面积,:1.4m(4),挖土深度,:1.8m(5),弃土运距,:3km,m3,554.00,2,010103001001,土（石）方回填,(1),夯填（碾压）,:,人工夯实,m3,296.00,分部分项工程量清单工程量表,1.1,平整场地,：,指建筑场地挖、填土方厚度在,30cm,以内及找平。挖、填土方厚度超过,30cm,以外时，按场地土方平衡竖向布置图另行计算。（见图,1-1,）。,工程量按设计图示尺寸以建筑物,首层面积,计算。,见图,1-2,。,1,、土方工程,三、土石方工程定额（施工）工程量计算,施工工程量与施工组织设计或施工方案有关。,平整场地按建筑物外墙外边线每边各增加,2m,考虑。,则平整场地工程量的计算公式如下：,以平面矩形为例，,P64,图,2.1.36,。,平整场地,S,(a+4)(b+4)=S,底,+2L,外,+16,a,b,例,1,根据图,1-2,计算人工平整场地工程量。,解 定额规则：,S,平,=9.018.0=162(m,2,),施工方案：每边增加,2,m,平整场地。,施工工程量：,S,平,=S,底,+2L,外,+16,=162+2(9+18)2+16 =286(m,2,),例,2,根据图,1-3,计算人工平整场地工程量。,解 定额工程量：,S=,（,10.0+4.0,）,9.0,+10.07.0+18.08.0 =340(m,2,),施工工程量,：（,每边增加,2,m,平整场地。）,外,（,24,18,4,）,2=92(m,2,),S=340+92+16=448(m,2,),例,3,根据定额计算如图人工平整场地工程量。,解：分析要不要扣除中间绿化面积？,S=2520,500(m2),25000,5000,5000,20000,1,、土方工程,1.2,挖土方：,工程量按设计图示尺寸,以体积,计算。,是指建筑场地挖、填土方厚度在,300mm,以外的竖向布置挖土或山坡切土。,土方体积按挖掘前的天然密实体积计算。,基础土方开挖深度,：按基础垫层底至交付施工场地标高确定，无交付施工场地标高时，按自然地面标高确定。,1,、土方工程,1.3,挖基础土方,：,工程量按设计图示尺寸,以基础垫层底面积乘以挖土深度以体积,计算。,包括带形基础、独立基础、满堂基础（含地下室基础）、设备基础、截（凿）桩头、人工挖孔桩土石方等。,放坡,:,放坡系数：见,P66,表,2.1.2,。,工作面,:,按,P66,表,2.1-3,规定计算,1.4,人工挖沟槽、基坑土方,沟槽、基坑划分,挖沟槽：槽底,宽,B3m,，槽长,L3,倍槽宽。,挖基坑：基坑底面积,S20,。,挖土方：,槽底,宽,B,3m,；,坑底面积,S,20,；,挖填厚度,30,以上的土方。,1.4,人工挖沟槽、基坑土方,挖沟槽工程量：按体积以,m,3,计算。,挖土体积计算长度,（,沟槽长度）,沟槽断面积,V,挖,=LF,：,外墙按图示中心线（,L,中,）长度计算；,内墙按图示基础底面之间净长线（,L,基地,）长度计算。,内外突出部分（垛、附墙烟囱等）体积并入沟槽土方工程量内计算。,放坡,支挡土板,a.,放坡自垫层下表面（见图,1-7,）：,v=(a+2c+KH)HL,（,1,）挖沟槽土方,b.,放坡自垫层上表面（见图,1-8,）,V,=,a,1,H,2,+(,a,2,+2,c,+,KH,1,),H,1,L,1.4,人工挖沟槽、基坑土方,（,1,）挖沟槽土方,c.,支撑挡土板沟槽,图,1-9,计算公式：,V=(,a,+2,c,+2,0.1),HL,d.,有工作面不放坡不支挡土板沟槽（见图,1-10,）,计算公式,:,V=(a,+2,c)HL,1.4,人工挖沟槽、基坑土方,（,3,）挖基坑土方,a.,矩形不放坡地坑,V=,abH,b.,矩形放坡地坑（见图,1-12,）,V,=(,a,+2,c,+,KH,)(,b,+2,c,+,KH,),H,+1/3,K,2,H,3,或,V=,1/3,H,（,S,1,+S,2,+,（,4S,1,S,2,）,1/2,）,1.4,人工挖沟槽、基坑土方,1.4,人工挖沟槽、基坑土方,挖沟槽、基坑需支挡土板时,。挡土板面积，按槽、坑垂直支撑面积计算，支挡土板后，不得计算放坡。,地下室土方大开挖后再挖地槽、地坑，其深度以大开挖后土面至槽、坑底标高计算，加垂直运输和水平运输；如室外地面发生水平运输，则另计一次水平运输。,人工挖土方深度超过,1.5m,时，按表一增加工日。,表一,人工挖土方超深增加工日表,地下室人工挖土深度超过,1.5m,时，按表二增加工日。,表二,地下室人工挖土方超深增加工日表,深度,(,以内,),2m,4m,6m,工日,l00m,3,4.72,14.96,22.24,深度,(,以内,),2m,4m,6m,8m,10m,12m,14m,16m,18m,工日,/100m,3,2.50,7.92,11.77,15.62,19.48,23.33,27.18,31.03,34.88,例,4,某沟槽长,15.50m,，,槽深,1.60m,，,混凝土基础垫层宽,0.90m,，,有工作面，三类土，计算人工挖沟槽工程量。,解 已知：,a=0.90m,c=0.30m,（查,表,2,.1.3,）,H=1.60m,L=15.50m,K=0.33,（查,表,2.1.,2,）,故：,V=,（,a+2c+KH,）,HL,=,（,0.90+20.30+0.331.60,）,1.6015.50,=2.0281.6015.50=50.29m,3,定额工程量：,V=0.912.8,（,0.30+1.55,）,=21.31m,3,例,根据图,1-11,中的数据计算,12.8m,长沟槽的定额工程量和施工开挖土方工程量（三类土）。,解,:,已知：,a1=0.90m ,a2=0.63m,c=0.30m ,H1=1.55m,H2=0.30m ,K=0.33,（查,表,10-3,）,施工工程量：,V=0.90.30+,（,0.63+20.30+0.331.55,）,1.55 12.8,=,（,0.27+0.27,）,12.80 =2.9712.80,=38.02m,3,1.,截（凿）桩头,人工凿桩头,预制桩：,（预算）,V,LS,；,（,结算）,按实计。,灌注桩、钻（冲）孔桩：,V,LS1.2,人工挖孔桩护壁：,桩芯,机械切割预制桩头：按个数计算。,地面承台,100mm,.6,管沟土方,(,与清单工程量不同,),管沟土方：以管井（包管沟）最大水平投影面积乘以挖土深度（交付施工场地标高至沟底或垫层底高度）以体积计算。,V,管井最大水平投影面积,挖土深度,2,、石方工程,开凿岩石，区别石质按设计图示尺寸以体积计算：沟槽，基坑与平基的划分按土方工程的划分规定执行。,爆破岩石，区别石质按设计图示尺寸以体积计算。,管沟石方按管沟土方的规定计算,3,人工挖孔桩挖土（石）方工程,按桩长乘以设计截面面积（含护壁）以体积计算。,V=LS(,含护壁）,挖淤泥、流砂层：,V=,S,桩尖扩大头,:,预算按图示尺寸以体积计算，,结算按实际体积计算。,4.,土（石）方回填工程,土方回填,场地回填：回填面积乘以平均回填厚度。,V,回填,=S,回填,室内回填,V,回填,=S,主墙间,基础回填,V,回填,=V,挖土,-V,室外地坪以下埋设砌筑物,管沟回填土：,V,填,=V,挖,-V,管及基础,余土外运或取土内运,V,余土（取土）,=V,挖土,V,回填,.,土（石）方运输工程,土石方运输距离：,(1),人工运输的运距,综合定额的人工挖、填土项目已包括了一个基本运距：挖土置于槽,(,坑,),边,(2,m,以内,),、回填土于,5,m,内取土,超出其基本运距时，套用土方场内运输相应子目。,(2),机械挖运土石方的运距,如,单挖土,不发生运距，则只需套挖土机挖土一个定额子目。挖土堆放在坑、槽边。,如,挖出的土需运出场外,时，应套用挖土机挖土、自卸汽车运土的定额子目，该子目基本运距为,lkm,以内，超过部分，按超运距定额子目计算。,其他相关问题按下列规定处理,土石方体积应按挖掘前的天然密实体积计算。如需按天然密实体积折算时，应按表三计算。,桩间土方以图示外形底面积乘以挖土深度计算，不扣除桩芯直径,60cm,以内的桩或类似尺寸障碍物所占体积。,盖挖法（逆作法）,盖挖法挖土方，按室内实际净面积乘以挖土方深度以体积计算。,例题,某建筑物基础平面图、剖面图,如图,2.1.40,所示，已知室外设计地坪以下各种工程量：砼垫层体积为,15.12m3,，,砖基础体积为,44.29m3,，,钢筋砼地梁体积为,5.88m3,。,试求该建筑物平整场地、挖土方、回填土、房心回填土、余土运输定额工程量和施工工程量。（土壤类别：三类土，采用人工开挖。）,解：基数计算,L,外,=,（,11.4+0.24 2)+(9.9+0.24 2)2=44.52m,L,中,=,（,11.4+0.12)+(9.9+0.12)2=43.08m,L,内净,=(9.9-0.24)2+(4.8-0.24)4=37.56m,例题,解：,平整场地,：,定额工程量,S,定,=,（,11.4+0.24 2)(9.9+0.24 2)=123.31m2,施工工程量,S,施,=,S,定,+2L,外,+16,=123.31+2 44.52+16,=228.35m3,例题,解：,挖沟槽土方,：考虑放坡与留工作面。,H,外,=1.55m,，,H,内,=1.53m,，,根据表,2.1.2,确定放坡系数,k=0.33,，,根据表,2.1.3,确定留工作面，按基础考虑，,c=300mm,，,外墙挖地槽：,(,定额,)V,外定,=BHL,中,=1.04 1.55 43.08=69.44m3,(,施工,)V,外施,=,（,B+2C+kH)HL,中,=(1.04+20.3+0.331.55)1.55 43.08 =143.66m3,解：,内墙挖地槽：,定额工程量,V,内定,=BHL,净挖,=0.92 1.53 33.48=47.13m3,施工工程量,V,内施,=,（,B+2C+kH)HL,净挖,=(0.92+20.3+0.331.53)1.5329.88 =92.57m3,37.56-0.34*8-0.34*4=33.48m,37.56-0.34*12-0.3*12=29.88m,解：,汇总挖土方,:,(,定额,)V,挖,=(,V,外定,+,V,内定,)=(69.44+47.13)=116.57m3,(,施工,)V,施挖,=(V,外施,+V,内施,)=(143.66+92.57)=236.23m3,沟槽回填土方,:,(,定额,)V,定回,=,V,定挖,-V,实,=116.57-65.29=51.28m3,(,施工,)V,施回,=V,挖施,-V,实,=236.23-65.29=170.94m3,15.12+44.29+5.88=65.29,解：,沟槽回填土方,:,(,定额,)V,定回,=,V,定挖,-V,实,=116.57-65.29=51.28m3,(,施工,)V,施回,=V,挖施,-V,实,=236.23-65.29=170.94m3,房心回填土方：,V,房施,=,（,4.8-0.24)(3.6-0.24)4,+,（,4.8-0.24)(2.7-0.24)2+,（,9.9-0.24)(1.8-0.24),(0.45-0.15-0.27),=2.96m3,总回填土方,定额,:51.28+2.96=54.24m3,施工,:170.94+2.96=173.9m3,解：,余土外运,:,定额,:V=116.57-54.24=62.33m3,施工,:236.23-173.9=62.,33,m3,课堂练习,计算,图,2.1.39,所示独立柱基础土方施工工程量。,（土壤类别：三类土，采用人工开挖。放坡系数,k=0.33,，,工作面,c=150mm,。,）,例题,2.1.6,解：基坑开挖深度,H=2.6-0.3=2.3m1.5m,根据表,2.1.2,确定放坡系数,k=0.33,，,根据,表,2.1.3,确定留工作面（,见施工工艺教材,），按浆砌石基础考虑，,c=150mm,，,施工土方工程量,=,（,a+2c+kH)(b+2c+kH)H+1/3,k,2,H,3,=(1.8+0.33,2.3),(1.8+0.33,2.3),2.3,+1/3,0.33,2,2.3,3,=15.5(m,3,),选套定额子目：,A1-9,小结,：,注意几个概念：,1,、平整场地、挖沟槽、挖基坑和挖土方的有关规定，,2,、清单工程量、施工工程量、定额工程量的区分及用途。,思考,：,1,、土石方工程量计算有哪些规定？,2,、何谓平整场地？平整场地如何计算？,3,、挖掘沟槽、基坑土方有哪些规定？挖掘沟槽、基坑土方有哪些计算公式？,课后习题,3.6,1,、编制柱基挖基础土方工程工程量清单。,2,、计算基础梁挖基础土方清单工程量、定额工程量和施工工程量，并编制其工程量清单。,注意：项目特征的描述。,V=S断L,=1/2（a+2c）+(a+2c+2kH)HL,=(a+2c+KH)HL,
