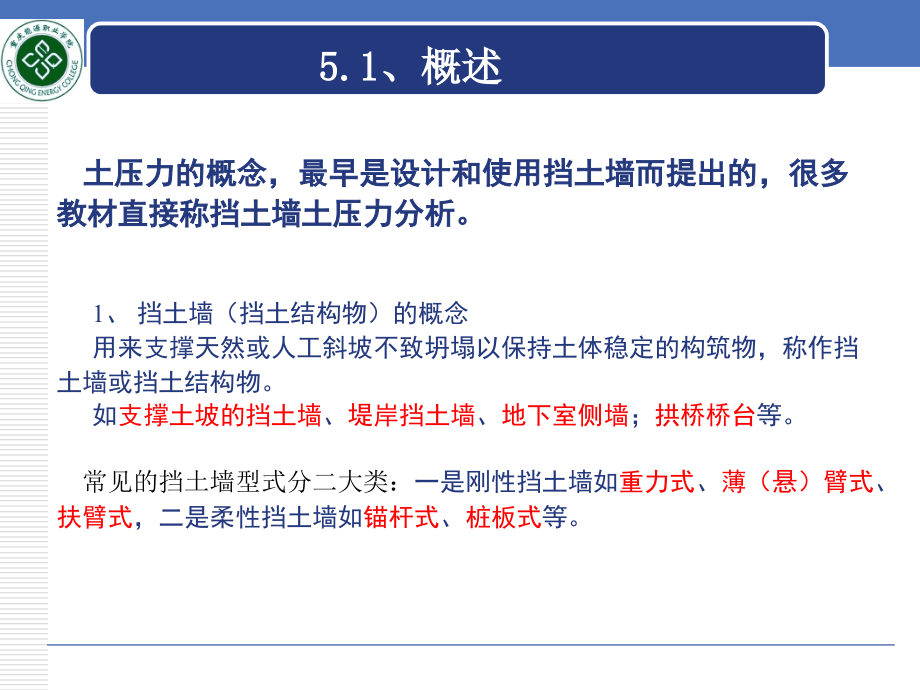

单击此处编辑母版文本样式,第二级,第三级,*,单击此处编辑母版标题样式,土力学与地基基础,Ground and Foundation,教师,:,张丹,电话,.:13752986209,Email:rockmechanicszd,1,、挡土墙（挡土结构物）的概念,用来支撑天然或人工斜坡不致坍塌以保持土体稳定的构筑物，称作挡土墙或挡土结构物。,如,支撑土坡的挡土墙,、,堤岸挡土墙,、,地下室侧墙,；,拱桥桥台,等。,常见的挡土墙型式分二大类：,一是刚性挡土墙如,重力式,、,薄（悬）臂式,、,扶臂式,，二是柔性挡土墙如,锚杆式,、,桩板式,等。,5.1,、概述,土压力的概念，最早是设计和使用挡土墙而提出的，很多教材直接称挡土墙土压力分析。,工程中常用的挡土墙,各种型式挡土结构,重力式挡土墙,悬臂式挡土墙,扶臂式挡土墙,刚性挡土墙,重力式挡土墙,多用砖石等筑成，墙高,H,5m.,薄,(,悬,),臂式挡土墙,多用钢筋混凝土做成，用于,H,5m,的工程。,扶臂式挡土墙,用于墙高,H,10m,的工程，沿墙长每隔,1m,设置一道扶臂，抗弯。,重力式,挡土墙,各部位,的名称,2,、土压力概念,土压力通常是指挡土墙（或挡土结构物）后的土体（填土和填土面上的荷载）对挡土墙产生的,侧向压力,。土压力通常用,E,表示。,由于,土压力,是挡土墙或挡土结构物的主要外荷载。,各种挡土墙上的土压力,土压力分类：,根据挡土墙受侧向压力后位移的方向、大小及背后土体所处状态，土压力可分为,静止土压力,、,主动土压力,、,被动土压力,三种：,二、土压力分类和静止土压力计算,土体推墙,墙推土体,静止不动,静止土压力（,E0,）：,若刚性的挡土墙保持原来位置静止不动，则作用在墙上的土压力静止土压力。,主动土压力,（,E,a,）,：,若挡土墙在,填土压力,作用下，背离填土方向移动，这时作用在墙上的土压力将由静止土压力逐渐减小，当墙后土体达到极限平衡，并出现连续滑动面使土体下滑，这时土压力减至最小值，称为主动土压力。,被动土压力,（,E,p,）：,若挡土墙在外力作用下，向填土方向移动，这时作用在墙上的土压力逐渐增大，一直到土体达到极限平衡，并出现连续滑动面，墙后土体向上挤出隆起，这时压力增至最大值，称为被动土压力。,主动土压力,静止土压力,=1.25,。,3,、黏性土坡稳定分析,
