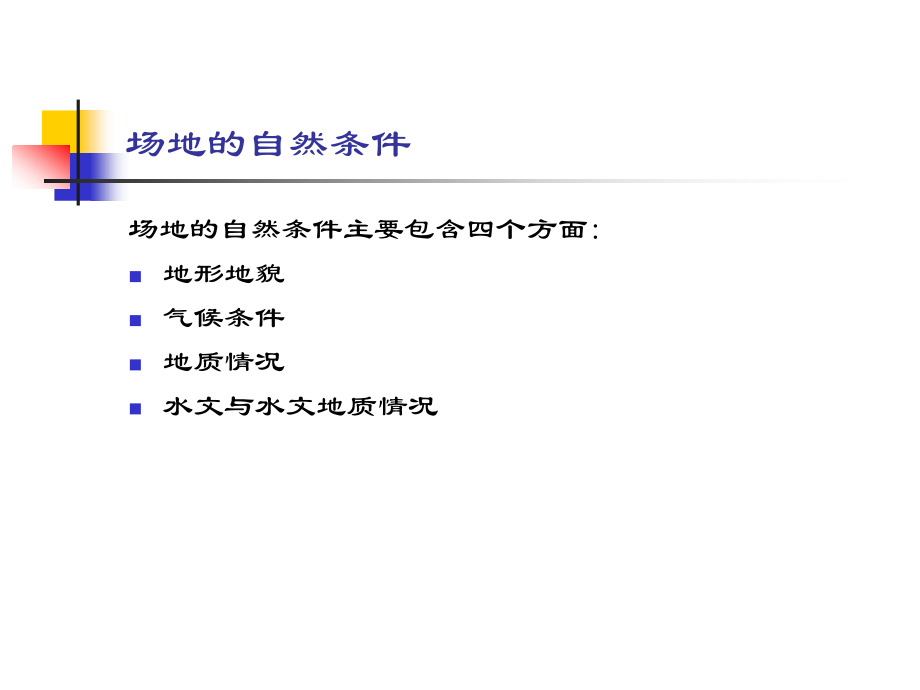

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,居住建筑设计原理,场地设计,场地的自然条件,场地的自然条件主要包含四个方面,:,地形地貌,气候条件,地质情况,水文与水文地质情况,地形地貌,表达方式：,场地的地形地貌是依靠地形图来表达的，用平面坐标系定位，用高程来表达三维的状况。,经度纬度,任意平面直角坐标系（测量坐标系）,地形图,地形图是用地物符号、地形符号和标记符号来描述地形、地貌的。,地物符号,是指地表面上自然形成或人工建造的各种固定性物质，如房屋、道路、河流、树林、农田、电线等。,标记符号,用文字、数字对地物或地貌加以说明的注记，如城镇、道路、河流的名称，如高程、房屋层数等,地形符号,表示地表面的高低起伏状态，一般采用等高线法。,典型地形符号,典型地形符号,地形图图例,(GB7929-87),地形图图例,(GB7929-87),地形图示例,地形图示例,等高距及等高线间距,等高距,地形图上相邻两条等高线间的高差，我们称之为等高距，,同一幅地形图上等高距是相同的,。,地形图上等高距的选择与比例尺及地面坡度相关,等高线间距,地形图上相邻两条等高线之间的水平间距。,等高线间距与地面坡度的关系：,间距愈小，地面坡度越大（陡）,间距愈大，地面坡度越小（缓）,地形类型，,根据坡度的大小，我们将地形划分为,6,种类型，即平坡、缓坡、中坡、陡坡、悬崖。,它们与建筑设计的关系是,气象条件,场地的气象资料是依据各地的,观察统计资料,及实际气候状态，它不仅表达的是一个平均天气状况，也包括其长期变化和极值。,与设计相关的气象资料有,4,个方面：风象、日照、气温、降雨。,风玫瑰图,风玫瑰图,将各方位风向频率按比例绘制在方向坐标图上，形成封闭折线图，即为风向（频率）玫瑰图。,日照标准,日照标准,建筑物的最低日照要求。决定建筑日照标准的主要因素是：,建设用地所处的地理纬度及其气候特征,城市的规模大小,建筑物的使用性质,建筑物的使用对象,我国住宅建筑的日照标准,建筑日照间距系数,日照间距系数,:,K=D/H,H1,K,日照标准确定的房屋间距与遮挡房屋屋檐高比值。,危改小区可适当放低,工程地质情况报告,地形地貌,地质构造,地层,测定地基土的物理力学性质指标（地耐力）,查明场地有无不良地质现象,地震设防烈度,城市规划要求,概述,城市规划管理部门依据本地区的总体规划和与建设相关的法律法规，对建设项目提出,城市规划的基本要求,，它是建筑师进行建筑设计的规划依据。城市规划管理部门将根据规划设计要点对建设工程进行规划审批。,它主要包含用地规划、建筑规划、历史文化保护规划、绿化环境规划、交通规划、市政设施规划和公共设施配套等,7,个方面,1,、用地规划要求,用地规划要求：,建设用地使用性质,建设用地位置范围,建设用地规划技术指标,2.,建筑规划要求,建筑规划要求,建筑控制规模,建筑使用性质,建筑控制高度,建筑退线距离,建筑间距,3,绿化环境规划设计要求,建设工程绿化用地面积要求,新建居住区（规模）,（非规模）城区,郊区,产生有害气体的工厂或企业,公共建筑（万平方米以上）,其他城区,郊区,建设工程绿化用地面积计算办法,成片绿化的用地面积,按绿化设计的实际范围计算。绿化设计中园林设施的占地,计算为绿化用地；非园林设施的占地,不计算为绿化用地。,庭院绿化的用地面积,按设计中可用于绿化的用地计算。但距建筑外墙,1.5,米和道路边线,1,米以内的用地,不计算为绿化用地。,道路绿地面积计算，以道路红线内规划的绿地面积为准进行计算。,株行距在,6,米,6,米以下栽有乔木的停车场,计算为绿化用地面积。,地下设施实行覆土绿化的计算办法,建设工程对其地下设施实行覆土绿化，在该建设工程用地范围内无地下设施的绿地面积已达到规定指标的,50%,以上者。,实行覆土绿化的部分，不被建、构筑物围合（其开放边长应不小于总边长的,1/3,），并具备光照、通风等植物生长的必要条件；,实行覆土绿化必须保持必要的覆土厚度，形成以乔木为主的合理种植结构，保证绿地效益的发挥。,地下设施顶板上部至室外地坪覆土厚度达,3,米（含,3,米）以上，其绿化面积可按,1,：,1,计入该工程的绿化用地面积指标；覆土厚度达,1.5,米（含,1.5,米）以上，其绿化面积可按,1/2,计入该工程的绿化用地面积指标。,屋顶绿化的计算方法,建设工程实施屋顶绿化，建设屋顶花园，在符合下述规定时，可按其面积的,1/5,计入该工程的绿化用地面积指标。,该建设工程用地范围内无地下设施的绿地面积已达到规定指标,50%,以上者。,实行绿化的屋顶（或构筑物顶板）高度在,18,米以下。,按屋顶绿化技术要求设计，实现永久绿化，发挥相应效益。,古树，是指树龄在一百年以上的树木。,名木，是指国内外稀有的以及具有历史价值和纪念意义及重要科研价值的树木。,古树名木保护,后退树干距离应符合园林行政部门的有关规定,后退树冠距离应符合园林行政部门的有关规定,严禁距古树名木树冠垂直投影,5,米的范围内堆放物料、挖坑取土、兴建临时设施建筑、倾倒有害污水、污物垃圾，动用明火或者排放烟气,古树名木保护,交通规划要求,建设用地内的交通组织,对于新建、改扩建的建筑及其裙房（主要指公建单体或公建成片开发），在规划建设用地红线范围内，应设有交通、消防环路，以解决其内部交通及消防车的进出，并避免对用地外社会交通的影响。环路宽度不应小于,5,米，双车道不应小于,7,米。用地内车行路边缘距离高层建筑外墙宜大于,5,米。,建筑用地主要出入口,当地块主要出入口应选择在道路级别低的，对城市交通影响小的道路上。,特殊情况下向城市次干道以上的开口不宜超过,2,个。,开口位置距离城市主干道交叉口红线交点需大于,70,米。,距离人行横道线、人行过街天桥（包括引道、引桥、）最边缘线不应小于,5,米；,距离地铁出入口、公交站台边缘不应小于,15,米，,距离公园、学校、儿童及残疾人等建筑的出入口不应小于,20,米,场地竖向设计,设计依据,城市用地竖向规划规范,城市居住区规划设计规范,民用建筑设计通则,现状地形图等,设计原则,充分发挥土地潜力，节约用地；,合理利用地形地貌、地质条件；,满足建设用地的使用要求,;,有利于雨水排放，有利于交通联系；,减少土石方及防护工程量,;,保护城市生态环境,增强城市景观效果,。,设计任务,选择场地的平整方式和设计地面的连接形式,确定道路标高和坡度,选择建,(,构,),筑物和室外场地的整平标高,确定场地的排水方式,计算土方工程量,设置场地的构筑物和排水构筑物,场地的平整方式,平坡式,（当自然地形坡度,5%,）,用地经过改造成为平缓斜坡的规划地面形式。,台阶式,（自然地形坡度,8%,，或者场地长度超过,500m,时）,用地经改造成为阶梯式的规划地面形式。,混合式,用地经改造成平坡和台阶相结合的规划地面形式。,场地平整方式,-,平坡式,场地与自然地面的连接,边坡,挡土墙,建筑物室内外地坪设计标高,确定原则：防止雨水倒灌回流。,室外地坪标高（散水标高）应高出相邻道路中心,0.25-0.30m,或按坡度推算,室内地坪（,0.00,）设计标高可根据建筑使用性质在建筑物室外地坪标高的基础上增加,0.15-0.90,不等。,场地竖向设计,-,工程案例介绍,场地竖向设计,-,工程案例介绍,场地竖向设计,-,工程案例介绍,场地竖向设计,-,工程案例介绍,建筑布局,对一般场地而言，建筑是建设项目的核心要素，处于支配和控制场地的作用影响其他要素的布局。,建筑布局,-,影响要素,1,、用地条件,用地大小和形状,地形地貌,植被景观,地区气候及场地小气候,建设现状,周围环境,2,、功能要求,建筑布局,-,影响要素,1,、用地条件,用地大小和形状,地形地貌,植被景观,地区气候及场地小气候,建设现状,周围环境,2,、功能要求,建筑布局,-,用地大小和形状,建筑布局,-,用地大小和形状,建筑布局,-,地形地貌,建筑布局,-,植被景观,建筑布局,-,风向,建筑布局,-,风向,建筑布局,-,风向,建筑布局,-,建筑现状,建筑布局,-,周围环境,建筑布局,-,基本要求,建筑间距的确定,日照间距,自然通风的要求,防火间距,卫生间距,建筑布局,-,建筑日照,建筑布局,-,自然通风,The End,
