玻璃概述_10页.pptx

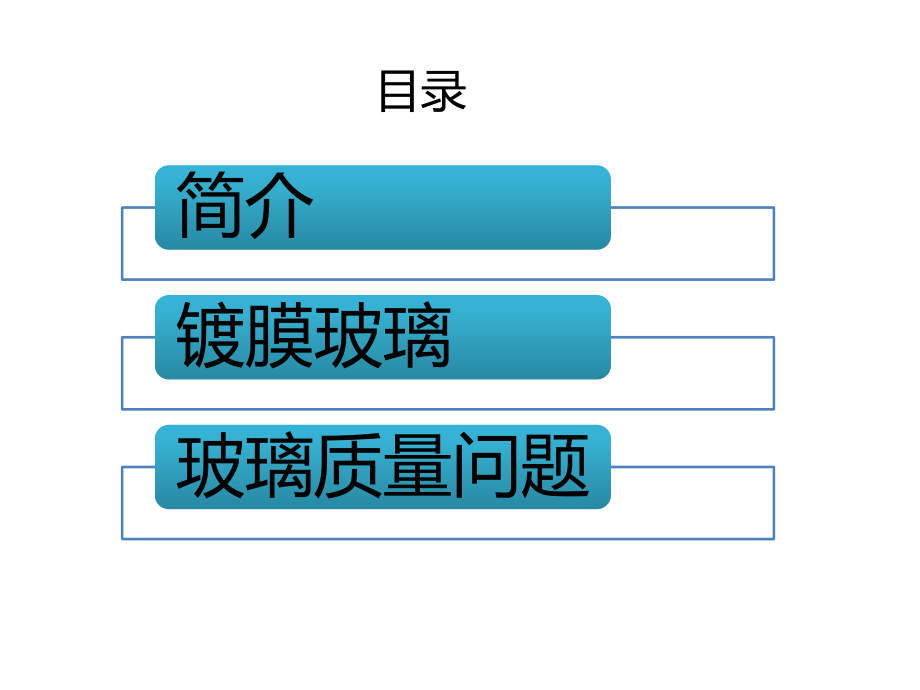

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2012/7/12,#,玻 璃,简介,镀膜玻璃,玻璃质量问题,目录,一、简介,普通玻璃化学氧化物的组成,(Na2OCaO6SiO2),主要成份是二氧化硅。,玻璃,简单分类主要分为平板玻璃和深加工玻璃。平板玻璃主要分为三种：即引上法平板玻璃,(,分有槽,/,无槽两种,),、平拉法平板玻璃和浮法玻璃。由于浮法玻璃由于厚度均匀、上下表面平整平行，再加上劳动生产率高及利于管理等方面的因素影响，浮法玻璃正成为玻璃制造方式的主流。,浮法玻璃用,海沙、石英砂岩粉、纯碱、白云石等原料配制，经熔窑高温熔融，玻璃液从池窑连续流至并浮在金属液面上，摊成厚度均匀平整、经火焰抛光的玻璃带，冷却硬化后脱离金属液，再经退火切割而成的透明无色平板玻璃,。,浮法生产的成型过程是在通入保护气体的锡槽中完成的。浮法玻璃应用广泛，分为着色玻璃、浮法银镜、浮法白玻,/,汽车挡风级、浮法白玻,/,各类深加工级、浮法白玻,/,扫描仪级、浮法白玻,/,镀膜级、浮法白玻,/,制镜级。其中超白浮法玻璃具有广泛的用途及广阔的市场前景，主要应用在高档建筑、高档玻璃加工和太阳能光电幕墙领域以及高档玻璃家具、装饰用玻璃、仿水晶制品、灯具玻璃、精密电子行业、特种建筑等,。,光伏组件使用钢化玻璃实现封装。,钢化玻璃是将优质的浮法玻璃加热接近软化点时,在玻璃表面急速冷却,使压缩应力分布在玻璃表面,而张引应力则在中心层,.,因为有强大相等的压缩应力,使外压所产生的张引应力被玻璃强大的压缩应力所抵消,从而增加玻璃的安全,度。钢化玻璃表面压应力在,90MPa,以上。,1,、强度提高：钢化后玻璃的机械强度、抗冲击性、抗弯强度能够达到普通玻璃的,45,倍。,2,、热稳定性提高：钢化玻璃可以承受巨大的温差而不会破损，抗拒变温差能力是同等厚度普通浮法玻璃的,3,倍，可承受,300,的温差变化。,3,、安全性提高：钢化玻璃受强力破损后，迅速呈现微小钝角颗粒，从而最大限度地保证人身安全。,图,1,钢化玻璃生产线,超白玻璃是一种超透明低铁玻璃，超白玻璃的优点如下。,1,.,玻璃的自爆率低,由于超白玻璃原材料中一般含有的,NiS,等杂质较少，在原料熔化过程中控制的精细，使得超白玻璃相对普通玻璃具有更加均一的成分，其内部杂质更少，从而大大降低了钢化后可能自爆的几率。,2.,颜色一致性,由于原料中的含铁量仅为普通玻璃的,1/10,甚至更低，超白玻璃相对普通玻璃对可见光中的绿色波段吸收较少，确保了玻璃颜色的一致性。,3.,可见光透过率高，通透性好,大于,91.5%,的可见光透过率，具有晶莹剔透的水晶般品质，让展示品更显清晰，更能突显展品的真实原貌。,4.,紫外线透过率低,相对于普通玻璃，超白玻璃对紫外波段的吸收更低，应用于防紫外线的场所，如博物馆等地区，可有效降低紫外线的通过，减缓展柜内的各种展品的褪色和老化，尤其对文物保护效果更加明显,。,图 超白浮法玻璃,二、镀膜玻璃,镀膜玻璃：是指在现有超白玻璃基础上，利用溶胶,-,凝胶法，或溅射镀膜法在玻璃表面镀一层或多层膜，膜的主要成分一般为,SiO,2,、,TiO,2,。,镀膜的目的：,1,、减反射、增透,2,、自清洁,镀膜玻璃的表面减反射，透光率提高，是其最主要的功能。根据各厂家提供数据，现在使用的绒面超白玻璃的透光率一般,91.5%,，而镀膜超白玻璃则能达到,96%,，平均透过率提高,2,4.5%,。,其透光率的提高，所带来的直接效益就是输出功率的提高，大约提高,2,%,。,镀膜玻璃，由于其膜层主要是纳米,TiO,2,SiO,2,纳米,TiO,2,可以利用光催化作用降解有机污物，使其成为水、,CO,2,，而且光诱导使表面由疏水变为亲水。所以其表面有易清洁、自清洁、防雾和不易再被污染的能力。主要表现在：,无机物类污渍的清洁,有机物类污渍的清洁,防雾作用的纳米超亲水功能,三、玻璃问题,钢化玻璃在无直接机械外力作用下发生的自动性炸裂叫做钢化玻璃的自爆，根据行业经验，普通钢化玻璃的自爆率在,13,左右。自爆是钢化玻璃固有的特性之一。,玻璃质量缺陷的影响,A,、玻璃中有结石、杂质，气泡：玻璃中有杂质是钢化玻璃的薄弱点，也是应力集中处。特别是结石若处在钢化玻璃的张应力区是导致炸裂的重要因素。,B,、玻璃中含有硫化镍结晶物。,C,、玻璃表面因加工过程或操作不当造成有划痕、炸口、深爆边等缺陷，易造成应力集中或导致钢化玻璃自爆。,钢化玻璃中应力分布不均匀、偏移,玻璃在加热或冷却时沿玻璃厚度方向产生的温度梯度不均匀、不对称。如果张应力区偏移到制品的某一边或者偏移到表面则钢化玻璃形成自爆。,钢化程度的影响。当钢化程度提高到,1,级,/,时自爆数达,2025%,。由此可见应力越大钢化程度越高，自爆量也越大。,
