铅酸蓄电池知识培训资料.ppt

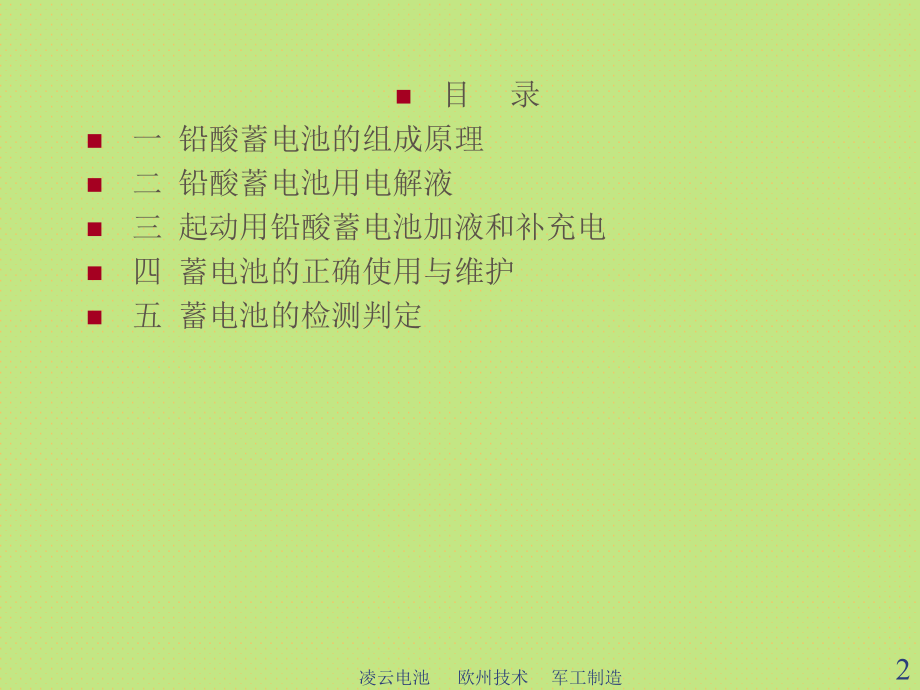

,单击此处编辑母版标题样式,凌云电池 欧州技术 军工制造,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,铅,酸蓄电池知识培训资料,陕西凌云蓄电池厂 杨振华,2006年4月,目 录,一 铅酸蓄电池的组成原理,二 铅酸蓄电池用电解液,三 起动用铅酸蓄电池加液和补充电,四 蓄电池的正确使用与维护,五 蓄电池的检测判定,2,凌云电池 欧州技术 军工制造,一,铅酸蓄电池的组成原理,（一）,蓄电池的组成,（二）,蓄电池的基本结构,（三）,铅酸蓄电池工作原理,（四）,铅酸蓄电池生产工艺流程,（一）蓄 电 池 的 组 成,正负极板是由板栅和活性物质组成。正极活性物质主要成份为二氧化铅，负极活性物质主要成份为海绵状铅。,隔板：是由,PVC,、,PE,塑料、微孔橡胶或玻璃纤维等制成，主要作用：防止正负极板短路；使电解液中正负离子顺利通过；阻缓正负极板活性物质的脱落，防止正负极板因震动而损伤。,电解液：汽车蓄电池采用电解液密度为,1.280,0.01,g/cm,3,（,25,）,的稀硫酸。电解液的作用：参与正负极板的电化学反应；传导电流。,蓄电池的壳体（电池槽、盖）是由,PP,塑料、橡胶等材料制成，是盛放正、负极板和电解液等的容器。,其它：蓄电池除上述主要部件外，还有连接条、端子、极柱、电眼等零部件。,4,凌云电池 欧州技术 军工制造,（二）蓄电池的基本结构,正、负极板分别由汇流排并联，间隔参插在一起，且正、负极板由隔板隔开，组成一个单体电池。,由三或六个单体电池串联组成一个额定电压6,V,或12,V,的蓄电池。,5,凌云电池 欧州技术 军工制造,（三）铅酸蓄电池工作原理,正极反应：,PbO,HSO,4,3,H,+,2e,PbSO,4,2H,O,负极反应：,Pb,HSO,4,2e,PbSO,4,H,+,放电：,H,2,SO,4,浓度下降，正极上的,PbSO,4,增加，内阻增大，电解液密度下降。,充电：电解液密度增加，内阻减小，电池电压升高，充电后期由于水的电解，将有大量气泡产生。,6,凌云电池 欧州技术 军工制造,（四）,铅酸蓄电池生产工艺流程,7,凌云电池 欧州技术 军工制造,二,铅酸蓄电池用电解液,JB/T10052-1999,铅酸蓄电池用电解液技术要求。,一般起动用铅酸蓄电池用电解液密度,25,=1.28 0.01,g/,m,L,，,温度较高的地区可以采用1.261.27,g/mL,。,检验可用5%10%,NH,4,SCN,显色反应定性测试铁含量，溶液不变色该指标合格，溶液变红该指标不合格；可用1%,A,g,NO,3,测试氯含量，溶液不出现白色混浊该指标合格，溶液出现白色混浊该指标不合格。,安全与贮存,8,凌云电池 欧州技术 军工制造,三 起动用铅酸蓄电池加液和补充电,（一）起动用铅酸蓄电池,加液,加液前复测电解液密度和温度，密度为1.275,g/ml1.285g/ml（25,），,灌入电池的,电解液温度不高于35。,拧下气塞，盲孔气塞务必穿透排气孔，有密封垫或密封签的灌酸后要去掉。,电解液液面应高出最低液面线1015,mm，,无液面线的应高出隔板顶部1015,mm。,9,凌云电池 欧州技术 军工制造,三 起动用铅酸蓄电池加液和补充电,（,二）充电,1 干荷电电池使用之前一般不需充电，如果能进行一定量的补充电有利于提高电池的使用寿命，存放时间较长（距生产日期超过12个月）必须补充电。,2 一般的充电方式有两种：,（1）恒,流充电:是在一定的时间段始终以一定不变的电流对电池进行充电，其优点是充电比较完全，但是后期电流几乎全部被消耗在水的分解和热的发生上。,（2）恒压充电:,恒压充电是始终以一定不变的电压对电池进行充电，其优点是气体产生很少，耗水量小，存在充电不完全的缺点。,单体电压通常设定在2.32.4,V（12 V,电池为13.814.4,V，6 V,电池为6.97.2,V），,直到充足电为至。,3 补充充电：初充电、补充电常采用恒流充电,。,补充充电电流为0.1,C,20,A（,如60,Ah,蓄电池用6,A），,充电时间为35,h，,或根据存放时间长短确定充电时间。,4 维护充电：,常采用恒,压,充电,。,10,凌云电池 欧州技术 军工制造,三 起动用铅酸蓄电池加液和补充电,（三）电池充足电判定标志：,3.1 电池单格内有大量气泡产生。,3.2 电池单体电压在2.62.8,V（12 V,电池为15.616.8,V，6 V,电池为7.88.4,V），,且在2,h,以上测定不变。,3.3 电液比重达1.285,g/ml（25），,且在2,h,以上测定不变。,充电程序结束后，用电解液调整液面高度至,高出最低液面线1015,mm，,无液面线的应高出隔板顶部1015,mm。,拧紧气塞，清洗擦干蓄电池。,11,凌云电池 欧州技术 军工制造,三 起动用铅酸蓄电池加液和补充电,（四）注意事项,4.1 当环境温度超过25时，普通充电时间均为3,h。,4.2,不同容量、不同批次的蓄电池应分开充电。,4.3 充电过程中电解液温度不得超过45，当电解液温度接近45时减半电流或停止充电或放入水中冷却。,4.4 充电间应通风良好，不得有明火。,12,凌云电池 欧州技术 军工制造,四 蓄电池的正确使用与维护,1,蓄电池的选用,更换电池时，一般选择与原车电池容量相同的电池。当车上另外增加额外的电器设施，或车辆使用电池较多时选用较大容量的电池是比较合理的。如需用一较大的外型尺寸电池，应确实检查压紧装置有无足够的空间，能否压紧；检查垂直高度以免车盖盖下时过于靠近电池。,2,蓄电池的更换应按如下顺序进行,:,2.1,依次拆卸蓄电池负极接线、正极接线。,2.2,拆卸蓄电池压紧夹持器螺栓，然后拆卸蓄电池夹持器及蓄电池，在拆卸蓄电池时，蓄电池的倾斜角度不能超过,40,。,2.3,安装蓄电池时，将蓄电池安装到蓄电池托架上，安装蓄电池压紧夹持器，并紧固夹持器螺栓,(12,N,m),。,2.4,将汽车的正负极接线分别连接到蓄电池正负端子上，紧固正负极接线端子螺栓(15,Nm)。,最后，给正负极接线端子上涂上凡士林或黄油，以保护正负极接线端子。,13,凌云电池 欧州技术 军工制造,四 蓄电池的正确使用与维护,3,车辆长时间停驶时蓄电池的储存,若车辆存放超过,30,天，为保持蓄电池正常的充电技术状态，应做到,:,3.1,确保电解液比重为,1.28,0.01,g/,mL,（25,）。,3.2,断开蓄电池负极搭铁线，以防止由于附加电流泄放引起蓄电池放电；,3.3,制订一个常规日程表，每,20-45,天给蓄电池充一次电；,3.4,当发现蓄电池电解液比重小于,1.25,g/,mL,（25）,时，进行蓄电池检查，充电或更换蓄电池,。,14,凌云电池 欧州技术 军工制造,四 蓄电池的正确使用与维护,4,日常维护,4.1,经常保持蓄电池表面的清洁。发现表面有灰尘和酸液时，应及时擦拭，擦拭时可先用沾有苏打水的擦布擦拭一遍，后用清水冲洗干净。,4.2,经常用蒸馏水清洗排气栓，通气良好。,4.3,按照规定进行蓄电池的充电、放电和补充电工作。,4.4,充电过程中，电解液的温度不得超过,45,，严防过量充电。,4.5,放电过程中，严禁大电流放电和过量放电。,4.6,充放电过程中，应开动通风装置排除酸雾，使室内空气较为清新，以减少酸性气体对人员和设备的侵蚀。,4.7,发现故障应及时排除。,4.8,蓄电池充电期间应经常保持清洁、干燥、空气流通，光线充足。应用带湿的拖把擦净地面，在清洁、绝缘较好的情况下，可以在地面洒水，保持室内的湿度，以减少电池中水分的蒸发。,15,凌云电池 欧州技术 军工制造,四 蓄电池的正确使用与维护,5,定期维护,5.1,每月应认真地用蒸馏水擦拭一次表面，直至表面（含外壳）不呈酸性为止。,5.2,每半月应认真地检查连结条、极柱及输出连线的接触情况和牢固程度，彻底清除金属部位（如接线端子）的氧化物和锈蚀，更换金属部位的凡士林油。,5.3,及时进行电解液密度的检查和调整,5.4,对蓄电池测量用的仪表（如密度计、温度计、电压表、电流表、车上的显示仪表）进行检查和校验，以免由于仪表不准确，导致蓄电池维护工作的质量受到影响。,5.5,根据气侯季节的变化，按说明书的要求，调整电解液密度（也称换季）。,5.6,及时检查和排除蓄电池的故障。,5.7 电池在使用过程中应调好充电器的电压（汽油车13.814.40,V、,柴油车27.628.80,V）,防止过充电。,16,凌云电池 欧州技术 军工制造,四 蓄电池的正确使用与维护,6 加强蓄电池的补充电维护：,汽车起动用蓄电池在日常使用中，发电机给电池充电，保证电池电量充足。有时由于蓄电池大量放电、或充电系统存在缺陷、或长期存放导致电池亏电，因此应定期从车上拆下蓄电池，在充电间对蓄电池进行补充电。一般一、二个月左右进行一次，以提高其使用可靠性，延长使用寿命。进入冬天时最好进行一次补充电。,充电方法：,a,恒流充电：充电电流为,0.1,C,20,A,（,如,60,Ah,蓄电池用,6,A,），,直到充足电为至。,b,恒压充电；单体电池电压通常设定在,2.3,2.4,V,（,12 V,电池为,13.8,14.4,V,，,6 V,电池为,6.9,7.2,V,），,直到充足电为至。,充足电后，最后对电池进行一次均衡充电，以保证单格均衡。方法为：将充足电的电池，用,0.035,C,20,A,电流充电；当电池冒出均匀气泡，温度上升时，停止充电,1,小时；如此重复,3,4,次，单格电池都能冒出均匀气泡,并且电池电压,电液密度趋于不变时结束。,17,凌云电池 欧州技术 军工制造,五 蓄电池判定标准,1 比重判定标准（25）,电解液比重及状况,电池容量比,不良原因,处理,1.30以上,初加液错误,调整比重,补液,错误,调整比重,1.261.28,约100%,良好,1.25 1.23,约75%,充电不足,补充电,初加液错误或漏夜,充电后再调整比重,单格比重低为短路,电池需更换,1.22 1.20（约50%）,1.19 1.17（约25%）,小于1.16（接近0%）,过,放电（极板严重硫化）,电池需更换,初加液错误,充电后再调整比重,电池完全无电（充电不足）,补充电,单格比重低为短路,电池需更换,液面在最低液面线下,极板生白（补水不足或不及时）,补液充电，严重更换。,电解液颜色混浊,过充电,电池需更换,加入不纯物,电池需更换,18,凌云电池 欧州技术 军工制造,五 蓄电池判定标准,2 电压判定标准,电池端电压（,V）,不良原因,处理,12.50以上,正常,12.5011.00,充电不足,补充电,11.00 10.00,充电不足,补充电,短路,电池需更换,10.00以下,充电不足,补充电,短路或逆接、,电池需更换,电压值(,V),充电水平(%),12.72一12.60,100,12.45,75,12.30,50,12.15,25,19,凌云电池 欧州技术 军工制造,五 蓄电池判定标准,3 放电测试标准,放电指示,不良原因,处理,绿色或白色区,正常,黄色区,充电不足,补充电,红色区,充电不足或短路,补充电后再试验,20,凌云电池 欧州技术 军工制造,
