仓储设计及管理.ppt

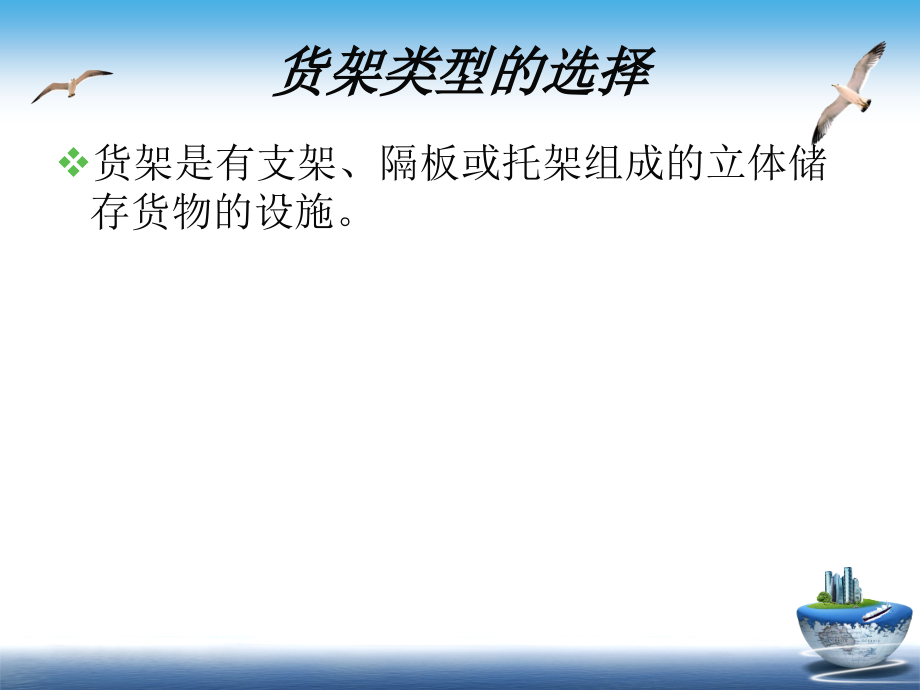

Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,*,Click to edit Master title style,仓储设计及管理,货架类型的选择,货架是有支架、隔板或托架组成的立体储存货物的设施。,物品堆码存放的基本方法,散堆法,堆码法,货垛堆码法,托盘堆码法,货架堆码法,某一平面仓库墙长35米，宽18米，走道宽3.5米，支道1.5米，库房宽方向墙距0.3米，长方向墙距0.5米，两条支道。假设库内无柱子、间壁墙、扶梯、固定设施等。计算库房有效面积和面积有效率各是多少？并画出平面图。,（1）库房总面积：3518=630平方米,（2）走道面积：3.518=63平方米,（3）支道面积：1.5（35-3.5-20.3）=92.7平方米,（4）内墙距面积：2180.3=10.8平方米（宽方向）,（5）外墙距面积：0.52（35-3.5-20.3）=30.9平方米（长方向）,（6）有效面积：630-（63+92.7-10.8-30.9）=432.6平方米,（7）面积有效率：432.6/630100%=68.7%,方法2：,库房总面积：3518=630平方米,有效面积：（18-3.5-0.5-0.5）（35-1.5-1.5-0.3-0.3）=13.5 31.4=,423.9,平方米,面积有效率：,423.9,/630100%=67.28%,作业,某仓库库内长20米、宽10米，宽方向中间为2米宽的主通道，若以垂直式方式布置垛底为3米2米的货垛，在保证作业通道为至少1米、墙间距至少为0.5米的条件下，请问最多可堆放多少货垛？计算库房有效面积和面积有效率各是多少？画出平面图。,实训练习,1、某配送中心仓库进西门子冰箱，包装长0.8m、宽0.7m、高1.8m毛重70公斤,净重68公斤，包装承压能力150公斤，库房单位面积载荷2吨（垫面），仓库可用高度3米，长31米,宽10米，墙距0.5米，长宽的一半处是1.5米宽的通道。试确定该商品储存方法？最多能堆放多少台冰箱？并画出平面图。,平面图,（1）确定存放区域,每块长（31-0.52-1.5）/2=14.25米,每块宽=（10-0.52-1.5）/2=3.75米,S=14.253.75=53.44（平方米）,（2）计算可堆电冰箱层数：,按仓库可用高度计算可堆层数,3m/1.8m1层,（取整）,按库房单位面积载荷计算可堆层数：,2000/70/(0.80.7)=16层,（取整）,按包装承受能力计算可堆层数：,150/70,（取整）,+1=3层,所以，根据计算可知只能堆1层,（3）每块面积每层可堆放数量：,按冰箱的长度跟每块区域长度方向一致计算，可堆放冰箱数量：,14.25/0.8,（取整）,3.75/0.7,（取整）,=85台,按冰箱的长度跟每块区域长度方向一致计算，可堆放冰箱数量：,14.25/0.7,（取整）,3.75/0.8,（取整）,=80台,根据仓容最大化利用原理，单块每层堆放,85台。,（4）仓库总共可堆放,8514=340台。,实训练习,2.某配送中心仓库进了4000箱青岛啤酒，0.3m长、0.3m宽、0.4m高，毛重12公斤，净重10公斤，用托盘堆盘（1.041.04m，托盘重量不计）堆垛，托盘载荷能力1吨，包装（啤酒箱）承受能力是50公斤，可用高度3米，问最多能放多高？需要多少面积?并划出三视图。,（1）计算货垛高度,按仓库可用高度计算可堆层数：,3米/0.4米=7.5层7层；,按托盘载荷能力计算可堆层数：,1000/（129）9层,（每层放9箱：（1.04/0.3）（1.04/0.3）=9箱）,按包装（啤酒箱）承受能力计算可堆层数：,50/121=5层。,所以，根据以上计算每托盘最多可堆放5层，货垛高度为0.452米。,（2）需要的仓库面积,一个托盘堆放：95=45（箱）,共需托盘数为：4000/45=89（只托盘）,需要的仓库面积：1.041.0489=96.26（平方米）,（3）三视图：,（4）简答,堆垛有哪几种方法？,本案例应采用哪一种方法？,作业,使用货架存放物品的优点有哪些？,实训,3.某配送中心有200吨型号：2010002000（mm）的钢板，库房单位面积载荷3吨，可用高度3米，问存储方式和需要多少面积？并画出三视图。（钢板比重7.8吨/m3，自己记住）,解：,（1）按库房单位面积载荷3吨计算可堆层数,每块钢板单位面积重量为,1m1m0.02m7.8吨/m3=0.156吨，,则库房单位面积堆放：3吨/0.156吨19层,（2）库房可用高度3米，可堆层数：,3米/0.02米=150层。,钢板只能堆高19层,（3）200吨钢板堆放仓库面积：,每块钢板重量=0.02米1米2米7.8=0.312吨,一堆钢板重量=0.31219=5.928吨,钢板总块数=200/0.312=641块,共需要仓库面积：（200吨/5.928吨）（2m1m）=68（平方米）或,641/192=68（平方米）,（4）采取什么堆法？采用货垛堆码法中的重叠式。,（5）三视图：,实训4,4、仓库将一批箱轴承进行集装箱装箱作业，每箱毛重100公斤，净重95公斤，包装体积长0.5m、宽0.4m、高0.25m，包装承受能力300公斤，采用20英尺装箱（36立方米）590023002300（毫米），载重量20吨。问：一个集装箱能装载多少箱轴承？空箱率是多少？空箱应如何处理？并划出三视图。,装载箱数核算,集装箱载重量20吨，可装箱,20吨/100公斤=200箱（选择）,按集装箱体积计算，可装,36/（0.50.40.25）=720箱,由于载重量的限制最多只能载重200箱，所以不能按容积来配载。,装载方式规划,集装箱每层装载数量：,按长对长可堆,（5.9/0.5）（2.3/0.4）=55箱；,按长对宽可堆,（5.9/0.4）（2.3/0.5）=56箱,按每层堆56箱，则集装箱需装载：,200/56=4层,（根据包装承受能力300公斤，可堆300/100+1=4层，因此堆4层是可以的）,空箱率：,200箱轴承的体积：,2000.50.40.25=10立方米,空箱率：（36-10）/36100%=72.2%,空箱的处理方法：装互容性轻泡货。,三视图：,5、某仓库近期有8400件计算机显示器到库，单件外行尺寸有：60CM60CM60CM，重50KG，外包装标示的堆码极限标志为6，问需要为此批货物准备多大货位？其储存定额是多少？若该批货物全部存放在一个使用面积为650平方米的仓库中，问该仓库的面积利用率和有效容积为多大？,解：根据题意每堆可堆放6层，,共有货垛个数：840061400（个）,共占面积1400（0.60.6）504平方米,其储存定额为：（506）（0.60.6）833.33（公斤/平方米）,面积利用率为：50465077.54,有效容积为：5040.661814.4（立方米）,可堆层数=,按仓库可用高度计算可堆层数:,可堆层数=,按库房单位面积载荷计算可堆层数:,=,=,可堆层数=,按包装承受能力计算可堆层数：,+1,储存定额,是指在一定技术条件下，单位面积允许合理储存物资的最高数量。标准储存定额是确定储存能力的依据，也是编制储存计划的基础。受制约因素：物资本身的性能、特点、形状、体积、重量；地坪承载能力；堆码形式；库房的有效高度；储存作业的技术设备条件；,Ni=qi/Si,测验,一、仓储堆垛设计,二、简述题,1、什么是仓储管理？其主要内容有哪些？,2、影响仓库选址的因素有哪些？,3、仓库分区分类规划的原则有哪些？,4、什么是堆码？堆码的目的是什么？堆码有哪些要求？,THANK,
