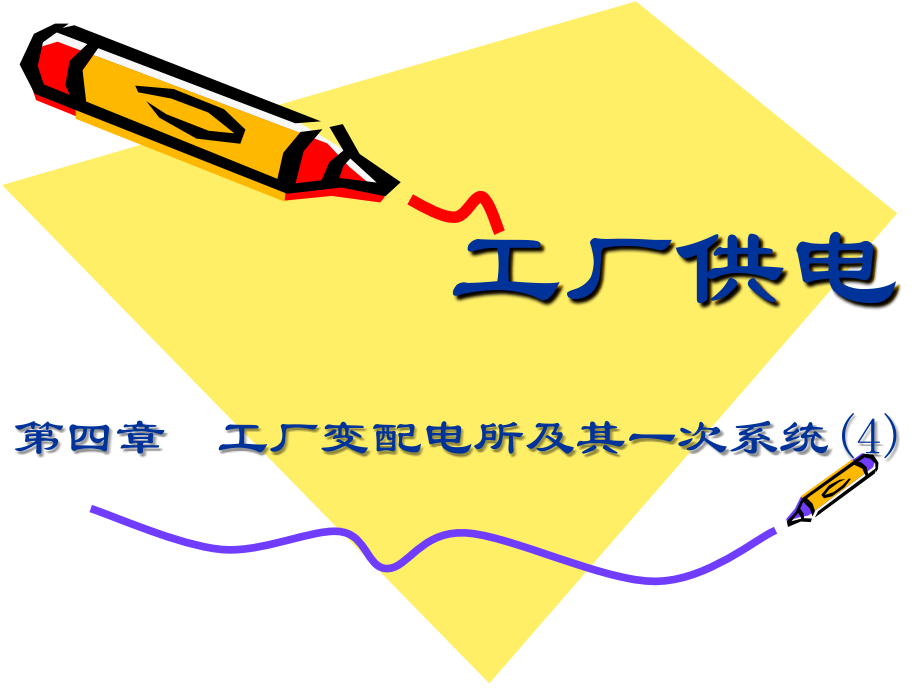

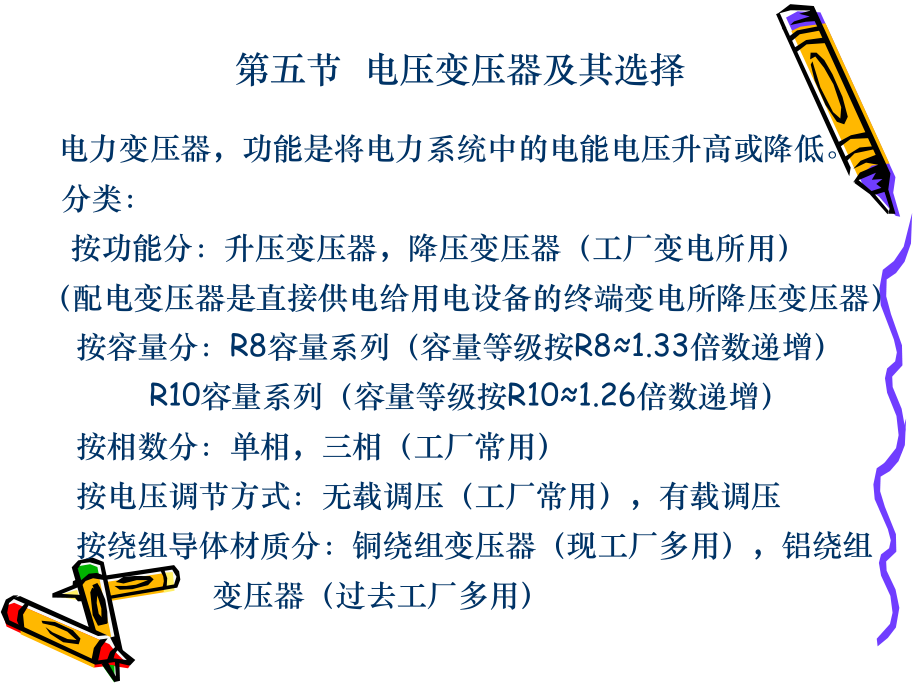

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第四章 工厂变配电所及其一次系统,(4),工厂供电,第五节,电压变压器及其选择,电力变压器，功能是将电力系统中的电能电压升高或降低。,分类：,按功能分：升压变压器，降压变压器（工厂变电所用）,（配电变压器是直接供电给用电设备的终端变电所降压变压器,）,按容量分：,R8,容量系列（容量等级按,R81.33,倍数递增）,R10,容量系列（容量等级按,R101.26,倍数递增）,按相数分：单相，三相（工厂常用）,按电压调节方式：无载调压（工厂常用），有载调压,按绕组导体材质分：铜绕组变压器（现工厂多用），铝绕组,变压器（过去工厂多用）,按绕组型式分：双绕组（工厂多用）、三绕组、自耦变,按绕组绝缘和冷却方式：油浸式，干式，充气式,按用途分：普通电力变压器（工厂用），全封闭变压器，,防雷变压器等。,二、电力变压器的结构、型号及联结组别,1,、电力变压器的结构和型号,结构：铁心，一、二次绕组,型号：如,S9-800/10,三相铜绕组油浸式电力变压器，设计,序号为,9,，额定容量为,800kV.A,，高压绕组电压等级为,10kV,。,结构如图,三、电力变压器的容量,电力变压器的额定容量：是指在规定的环境温度下，室外,安装时，在规定的使用年限内（,20,年）所能连续输出的最大视,在功率。,一般规定：如果变压器安装地点的年平均气温 ，,则年平均气温每升高,1,，变压器容量应减小,1%,，因此变压器实际,容量应计入一个温度修正系数 。,室外变压器实际容量为,室内变压器：考虑散热较差，容量还应减少,8%,，即,四、变电所主变压器台数和容量的选择,1,、选择台数的原则：,1),应满足用电负荷对供电可靠性的要求,一、二级负荷应选两台；只有二级负荷时，可选一台变压器，但必须在低压侧引进来自其他变电所的备用电源，或另有备,用电源；,2,）对季节性负荷或昼夜负荷变动较大而宜于采用经济运行方,式的变电所，也可考虑采用两台变压器；,3,）除上述两种情况外，一般车间变电所宜采用一台变压器；,（但负荷集中且容量相当大的变电所也可采用两台或多台变压器）,4,）在确定变电所主变压器台数时，应适当考虑负荷,的发展，留有一定的裕量。,2,、变电所主变压器容量的选择：,1,）只装一台主变压器的变电所,主变容量 应满足全部用电设备总计算负荷 的需要，即,2,）装有两台主变压器的变电所,每台主变容量 应同时满足以下两个条件：,*,任一台变压器单独运行时，宜满足总计算负荷 的,60%70%,的需要，即,*任一台变压器单独运行时，应满足全部一、二级负,荷 的需要，即,3,）车间变电所主变的单台容量上限,车间变电所主变单台容量，一般不宜大于,1000kV.A,（或,1250kV.A,）。（受开关断流能力限制，且使变压器接近负荷,中心，减小损耗等）,居住小区变电所内的油浸式变压器单台容量不宜大于,630kV.A,(,瓦斯保护不允许，且容量大终端电压难保证）,4,）适当考虑负荷的发展,应适当考虑,510,年电力负荷的增长，留有一定的裕量。,第六节,互感器及其选择,互感器分电流互感器（,CT,或,TA,）和电压互感器（,PT,或,TV,）,电流互感器：其作用是变换电流，其二次侧额定电流为,5A,。,电压互感器：是变换电压的互感器，其二次侧额定电压一般为,100V,。,互感器的功能：,用来使仪表、继电器等二次设备与主电路绝缘；,用来扩大仪表、继电器等二次设备的应用范围。,一、电流互感器,1,、基本结构原理和接线方案,结构特点：一次绕组匝数很少，（最少为,1,匝），,导体很粗；二次绕组匝数很多，导体较细。,电流互感器的一次电流 与二次电流 关系为,电流互感器在三相电路中有四种常用接线方式：,1,）一相式接线,可以反应一次电路相应相的电流。,用于负荷平衡的三相电路，供测量电流或接过负荷保护用。,2,）两相,V,形接线（也称为两相不完全星形接线）,在中性点不接地的三相三线制电路中，用于三相电流、电能,的测量和过电流继电保护。,公共线中有电流，反应的是未接互感器相的电流。,3,）两相电流差接线,二次侧公共线上电流为,这种接线适于中性点不,接地的三相三线制电路中,的过电流继电保护（也称,两相一继电器接线）。,4,）三相星形接线,三个电流线圈反应各相电流，用于负荷一般不平衡的三,相四线制系统中，也可用于三相三线制系统中用于三相电流、,电能测量及过电流继电保护。,2,、电流互感器的类型和型号,类型很多,按匝数分：单匝式（母线式、芯柱式、套管式），多匝式；,按一次电压高低分：高压，低压；,按用途分：测量用，保护用；,按准确等级分：测量用电流互感器有,0.1,、,0.2,、,0.5,、,1,、,3,、,5,等级；保护用电流互,感器有,5P,和,10P,两级。,注：高压电流互感器多制成不同准确度级的两个铁心和,两个绕组，分别接测量仪表和继电器。,测量用电流互感器：铁心在一次电路短路时应易于饱和，以,限制二次电流的增长倍数；,继电保护用电流互感器,:,铁心要求在一次电路短路时不应饱和，,使二次电流能与一次短路电流成比例的增长。,（如图,LQJ-10,型电流互感器，有两个铁心，两个绕组，,0.5,级,和,3,级，分别用于测量和保护；,LMZJ-0.5,型，一次母线作一次绕组，用于,500V,及以下配电装,置中测量电流和电能）,3,、电流互感器的选择和校验,选择：按装设地点的条件、额定电压、一次电流、二次,电流（,5A,）、准确度等级等条件选择。,校验：短路动稳定度校验，热稳定度校验，准确度等级的验算。,1,）电流互感器准确度级的验算：,电流互感器的准确度要求其二次负荷 不得大于其准确度等,级所限定的额定二次负荷 ，即,为二次回路中所有串联的仪表、继电器电,流线圈的阻抗，可由仪表、继电器产品样本中查得；,为连接导线的阻抗；,为导线的电导率，铜线,铝线,A,为导线截面积（）；,为对应于连接导线的计算长度（,m,），如互感器到仪表、继电器的单向长度为 ，则互感器星接时 ；,V,形接线时，,；一相式接线时，,；,为所有接头的接触电阻，一般很难确定，可近似取,0.1,。,10%,误差曲线：生产厂家按出厂试验绘制电流互感器误差为,10%,时一次电流倍数 （即 ）与最大允许二次负荷,阻抗 的关系曲线（即,10%,误差曲线）。,用法：如已知互感器一次电流倍数 ，可从曲线上,查得对应的允许二次负荷阻抗 ，则电流互感器满足保,护的,10%,误差要求的条件为,减小二次阻抗的措施：,改选较大变流比或较大的 或 的电流互感器；,加大二次接线的截面（应采用,500V,以上，截面不小于,2.5mm2,的铜导线）,2,）动稳定度校验,给出动稳定电流峰值的电流互感器可按下式校验,给出动稳定倍数的电流互感器，动稳定倍数为,，则动稳定度校验条件为,3,）热稳定校验,对于给出,1s,热稳定电流有效值的电流互感器，校验条件为,对于给出热稳定倍数 ，其热稳定度校验条件为,4,、电流互感器的使用注意事项,电流互感器在工作时其二次侧不得开路；,电流互感器的二次侧有一端必须接地；,电流互感器在连接时，要注意其端子的极性。,二、电压互感器,1,、基本结构原理和接线方案,结构特点：一次绕组匝数很多，二次绕组匝数较少（相当于,降压变压器）。,工作时，一次绕组并联在一次电路中，二次绕组并联仪表、,继电器的电压线圈（因电压线圈的阻抗很大，二次,绕组接近空载）。,电压互感器一次电压与二次电压关系为,电压互感器在三相电路中有四种常用接线方式：,1,）一个单相电压互感器的接线,仪表、继电器接于一个线电压上。,2,）两个单相电压互感器接成,V/V,形,供电给要求线电压的仪表、继电器接于三相三线制电路的各个线电压（多用于工厂变配电所的,610kV,高压配电装置中）。,3,）三个单相电压互感器接成 形,供电给要求线电压的仪表、继电器，并供电给接相,电压的绝缘监视电压表。,注：用于绝缘监视的电压表量程应按线电压选。,4,）三个单相三绕组电压互感器或一个三相五柱三绕组电,压互感器接成 形,供电给需线电压的仪表、继电器及绝缘监视用电压表；,开口三角绕组的辅助二次绕组，接电压继电器，用于单相接,地时（开口三角两端出现接近,100V,的零序电压）发故障信号。,2,、电压互感器的类型,按相数分：单相，三相；,按绝缘及冷却方式分：干式，油浸式。,3,、电压互感器的选择,按装设地点的条件及一次电压、二次电压（一般为,100V,）、准确度等级等条件选择。,按准确度等级选应满足的条件为,为二次侧所有仪表、继电器电压线圈所消耗的总视在功,率，即,式中，分别为仪表、,继电器 电压线圈消耗的总有功功率和总无功功率。,4,、电压互感器的使用注意事项,电压互感器在工作时其二次侧不得短路；,电压互感器的二次侧有一端必须接地；,电压互感器在连接时必须注意极性。,
