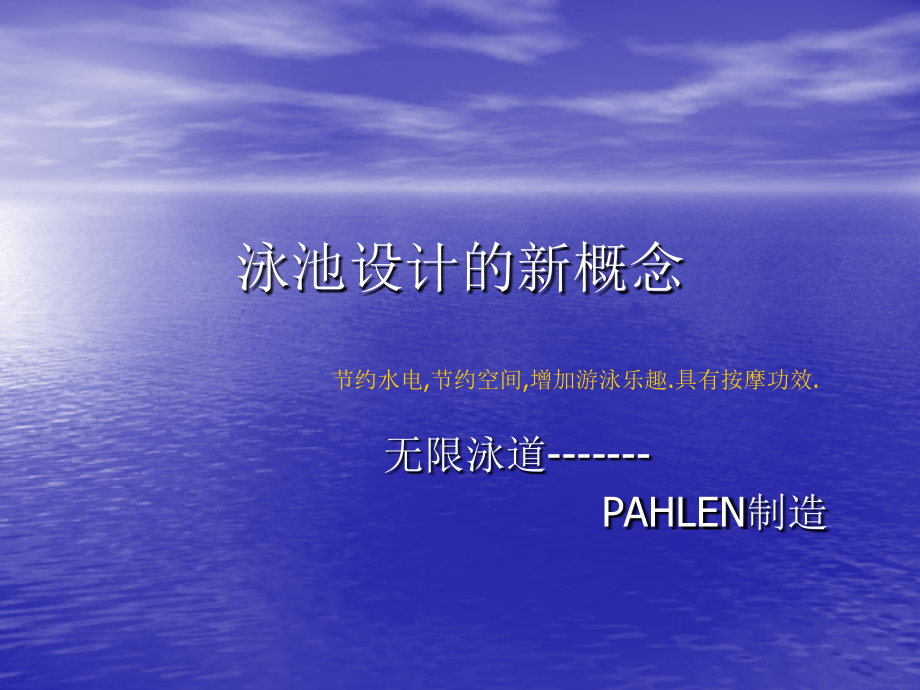

泳池设计的新概念.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,泳池设计的新概念,无限泳道,-,PAHLEN,制造,节约水电,节约空间,增加游泳乐趣,.,具有按摩功效,.,此产品带来的方便,-,瑞典,PAHLEN,公司是专业对中小型高档泳池进行设备开发的公司,.,逆流游泳训练器的出现,使得我们池子只要盖到,12,平米就可以达到游泳的功能,.,小了有什么好处呢,?,您可以节约出空间做各类蒸房不说,还降低了设备的技术参数,.,使得设备耗电少,.,池子小了,.,也节水了,.,消毒的药剂投加也减少了,.,但游泳的快感并没有减少反而增加了游泳的乐趣,.,设备采用的材料为,316L,不锈钢和军工用炮铜,寿命得到保证,.,安全方面的设计瑞典人的想法可以说是世界公认的,.,在使用可操作性上面,人在池子里就可以调节水流和气流的大小和设备的开和关,.,产品介绍,PAHLEN,逆流游泳训练器2000型,逆流器,2000,2000,型喷浪装置（逆流游泳训练器）为一个完整的系统，其独立于循环过滤系统之外。水泵运行时，水从不锈钢面板侧面的吸水口经由回水管进入水泵，再经由出水管，通过不锈钢面板正面的两个喷水口各喷出一柱平稳有力的水流，当游泳者正面面对不锈钢面板游泳时，可实现定点游泳，从而造就“无末端游泳池”，也被称之为“水中跑步机”。,不锈钢面板正面有一个灰色空气启动按钮，其通过启动软管连接至电控箱，而电控箱与水泵连接，因此灰色空气启动按钮能直接控制整个系统的开启。,通过喷水口上方的旋钮左右旋转，可以调节两个喷水口的出水水流大小。两个喷水口都带有空气喷嘴，空气喷嘴与空气软管连接，空气软管的进气口高于水平面，水泵运行时，利用虹吸原理吸入空气。通过喷水口下方的旋钮左右旋转，可以调节气泡的大小。,逆流2000型使用说明,2000型安装示意图,使池水水位低于不,锈钢,面板,10 cm,，以避免,结冻损,害零件,将水泵放置在室内干燥的地方。,流量,:,1300 L/MIN,喷流是由标注,“,Flow,”,的旋钮控制,标注,“,Air,”,的旋钮,则调节加入喷流中的空气的多少来控制喷流的力量喷浪装置水泵十由,一,个,ON-OFF,的空气脉冲按钮启动,启动软管需被固定成,一,环形且距池水水面,150-200mm,处，且连接于自动控制箱侧边的压力开关上,(,如图所示,),将软管固定在高于池水水面,100 mm,的池壁后面。避免淹水，机房需有排水口,2000,型安装指南,安装指南,20,0,0,型喷浪装置,4.0,kW,混凝土,泳池,移去不锈钢面板,将预埋件装,入,预埋口中,确保竣工后的泳池池壁与铜制预埋件平齐,预埋件的中心必须低于池水水面最少,17,0mm,。,浇铸前在进水和出水的连接处安装防漏法兰,并安装好喷气管和启动软管的连接管。螺纹要使用螺纹胶带密封。,浇铸后安装不锈钢面板，,空气开关的启动软管需在安装不锈钢面板前安装。,连接喷气软管并用软管夹固定,确保软管末端在高于池水水面,100 mm,的池壁后面。,连接启动软管到水泵的开关箱,注意,:,启动软管需被固定成一环形且距池水水面,150-200mm,。,依据,图样连,接管子及,阀门,螺纹需使用螺纹,胶带,密封。,需合格的,电工,安,装,电机且,须,接地保,护继电,器。,打开阀门，使用在不锈钢面板上的空气按钮启动水泵。,水流大小可由喷嘴,上,方的旋钮调节,喷嘴下方的旋钮调节加入喷流中的空气的多少,.,注意,1,喷射流非常,强,请,勿接近,喷,出口,0.5 M,内,。,2.,吸入口位于不,锈钢,面板后面,请,避免,头发,接触吸入口,长发,有可能被吸进吸入口。,3.,喷浪装置运转时,儿童及婴儿不可在池中。,4.,启动喷浪装置前,应先告知喷浪装置附近的,人,。,5.,如有结冻的危险时,:,关闭阀门,拆卸并泄空水泵。,逆流游泳训练器1200型,逆流器,1200,1200,型喷浪装置（逆流游泳训练器）为一个完整的系统，其独立于循环过滤系统之外。水泵运行时，水从不锈钢面板正面的吸水口经由回水管进入水泵，再经由出水管，通过不锈钢面板正面的三个喷水口中的任意一个，喷出一柱平稳有力的水流，当游泳者正面面对不锈钢面板游泳时，可实现定点游泳，从而造就“无末端游泳池”，也被称之为“水中跑步机”。,三个喷水口下方有一个灰色空气启动按钮，其通过启动软管连接至电控箱，而电控箱与水泵连接，因此灰色空气启动按钮能直接控制整个系统的开启。,通过不锈钢抓手的左右旋转，可以控制由三个喷水口中的任意一个出水。由大喷水口喷出低压水流，小喷水口喷出高压水流，另外一个带空气喷嘴的小喷水口喷出高压气泡水流，空气喷嘴与空气软管连接，空气软管的进气口高于水平面，水泵运行时，利用虹吸原理吸入空气。,逆流1200型使用说明,1200型安装示意图,将池水水位低于不,锈钢,面板,10 cm,以避免,结冻损,害内建的零件,将水泵放置在室内干燥的地方。,水泵功率,:,900,L/MIN,转动不锈钢面板来调节喷流,POS.1,低压喷流,POS.2,高压喷流,POS.3,高压喷流及空气喷浪装置的水泵是由,一,个,ON-OFF,的空气脉冲按钮启动,启动软管需被固定成,一,环形且距池水水面,150-200mm,处，且连接于自动控制箱侧边的压力开关上,(,如图所示,),将软管固定在高于池水水面,100mm,的池壁后面。避免淹水，机房需有排水口,1200,型安装指南,安装指南,1200,型喷浪装置,2.2 kW,混凝土泳池,移去不锈钢面板,将预埋件装,入,预埋口中,确保竣工后的泳池池壁与铜制预埋件平齐,预埋件的中心必须低于池水水面最少,230,mm,。,浇铸前连接启动软管到预埋件，在进水和出水的连接处安装防漏法兰,并安装好喷气口的连接管和启动软管的保护管。螺纹要使用螺纹胶带密封。,浇铸后安装不锈钢面板。,连接喷气软管并用软管夹固定,确保软管末端在高于池水水面,100 mm,的池壁后面。,连接启动软管到水泵的开关箱,注意,:,启动软管需被固定成一环形且距池水水面,150-200mm,。,依据,图样连,接管子及,阀门,螺纹需使用螺纹,胶带,密封。,需合格的,电工,安,装,电机且,须,接地保,护继电,器。,打开阀门，使用在不锈钢面板上的空气按钮启动水泵。,不锈钢面板可向左或向右转动,以控制水流大小及使空气混合在喷射水流中。,注意,1,喷射流非常,强,请,勿接近,喷,出口,0.5 M,内,。,2.,吸入口位于不,锈钢,面板后面,请,避免,头发,接触吸入口,长发,有可能被吸进吸入口。,3.,喷浪装置运转时,儿童及婴儿不可在池中。,4.,启动喷浪装置前,应先告知喷浪装置附近的,人,。,5.,如有结冻的危险时,:,关闭阀门,拆卸并泄空水泵。,产品品牌,:PAHLEN,所有产品产地,:,瑞典,国家体育总局训练局康复池实景,国家体育总局训练局康复池实景,需要进一步了解可以联系我们,电话,:021-62407071-85(,黄,MR),www.PAHLEN.COM,QQ:269183617,我们是瑞典,PAHLEN,泳池设备总代理,很高兴为你们服务。,逆流游泳训练器视频地址。有兴趣的可以看下。,END THANKS,
