正投影图的形成及规律.ppt

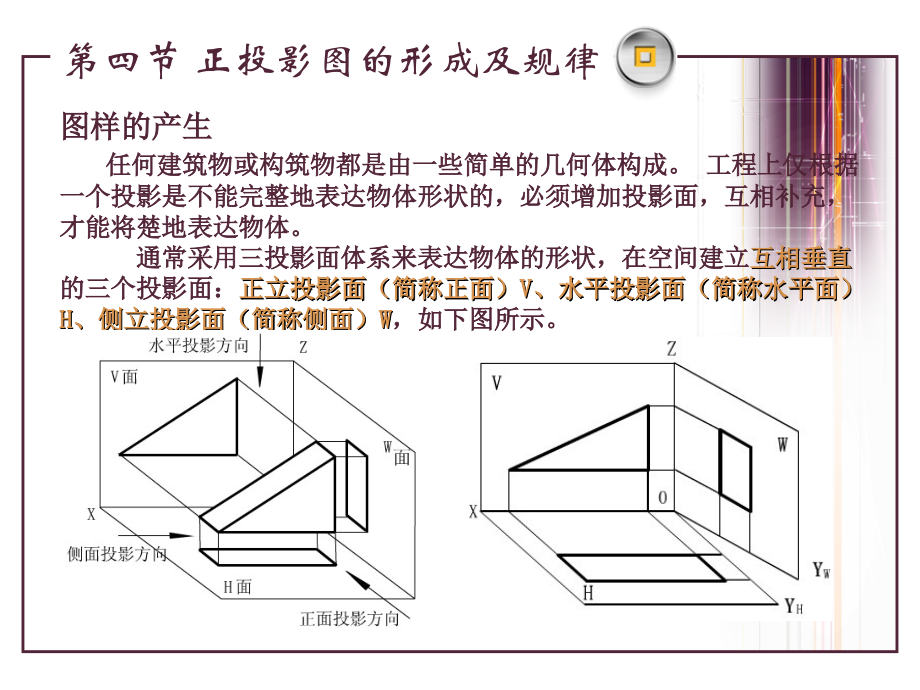

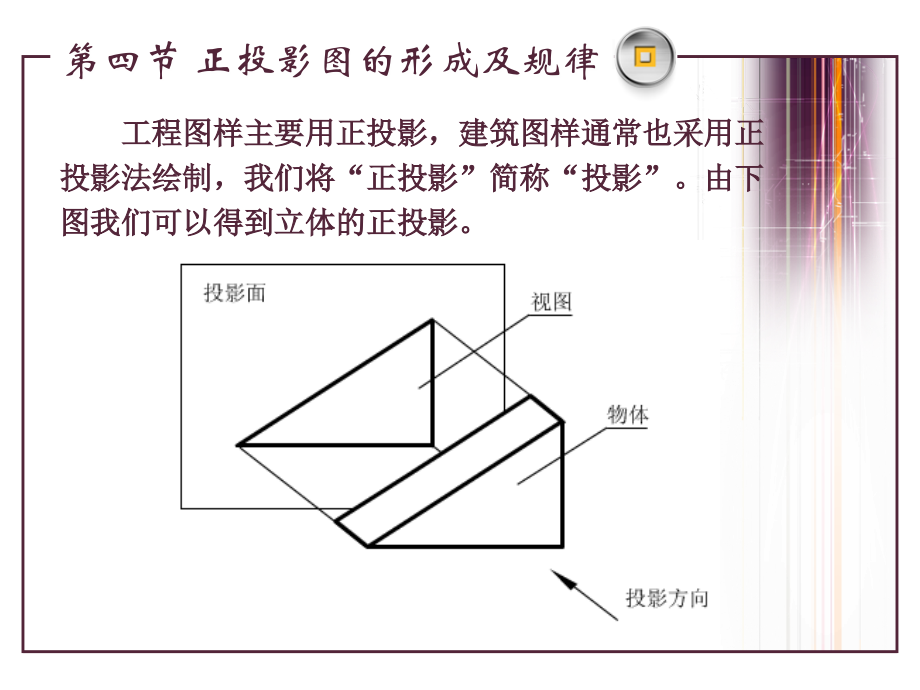

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,工程图样主要用正投影，建筑图样通常也采用正投影法绘制，我们将,“,正投影,”,简称,“,投影,”,。由下图我们可以得到立体的正投影。,第四节 正投影图的形成及规律,图样的产生,任何建筑物或构筑物都是由一些简单的几何体构成。工程上仅根据一个投影是不能完整地表达物体形状的，必须增加投影面，互相补充，才能将楚地表达物体。,通常采用三投影面体系来表达物体的形状，在空间建立,互相垂直,的三个投影面：,正立投影面（简称正面）,V,、水平投影面（简称水平面）,H,、侧立投影面（简称侧面）,W,，如下图所示。,第四节 正投影图的形成及规律,第四节 正投影图的形成及规律,投影关系,(1),正面投影图,（,V,面）,反映物体的,长（,x,）和高（,z,）,(2),平面投影图,（,H,面）,反映物体的,长（,x,）和宽（,y,）,(3),侧面投影图,（,W,面）,反映物体的,宽（,y,）和高（,z,）,第四节 正投影图的形成及规律,投影关系,由右图可以看出形体在三面投影图中的投影关系：,正面投影与水平投影的长度相等，,左右对正；,正面投影与侧面投影的高度相等，,上下平齐；,水平投影与侧面投影的宽度相等，,前后对应,。,这就是三面投影之间的三等关系，,即,“,长对正，高平齐，宽相等,”,。,这一投影关系适用于物体的,整体和任一局部，是画图和,读图的基本规律。,
