天桥路面及排水分析.ppt

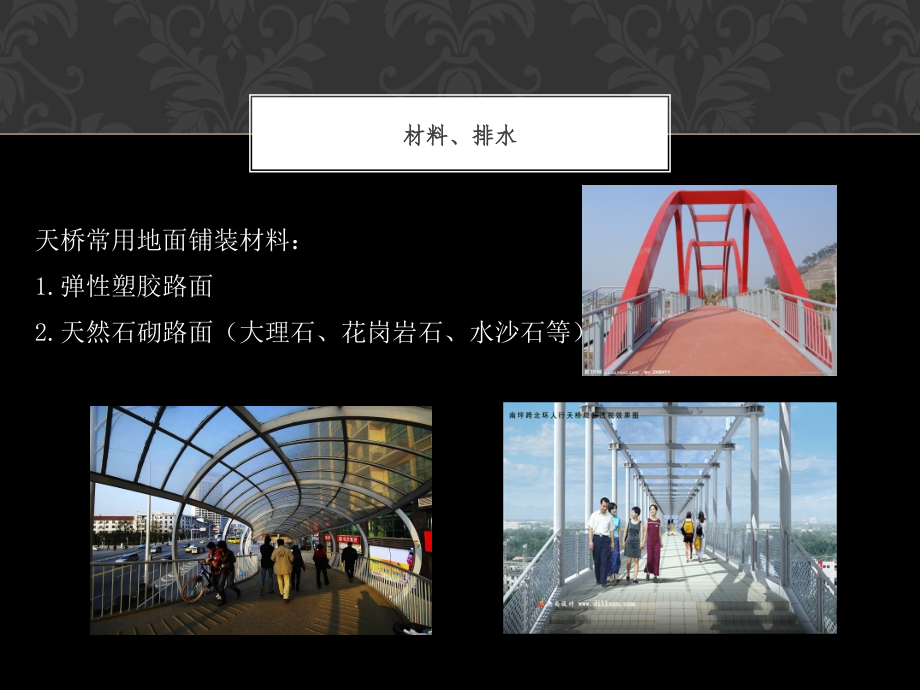

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,天桥调研报告,材料、排水,天桥常用地面铺装材料：,1.,弹性塑胶路面,2.,天然石砌路面（大理石、花岗岩石、水沙石等）,材料、排水,我校天桥现状,:,采用铺装材料,颗粒状弹性塑胶路面,优点：,1.,属高分子聚合物，厚度薄，质地轻，经济实惠,2.,耐磨损且有一定的韧性，行走舒适度好,缺陷：,1.,这种塑胶材料在桥面直接铺装，无法用重型机械碾压，密实性不,强，久而久之容易开裂，与桥面脱离，需反复重新铺设，导致材,料浪费，成本增加,2.,塑胶路面在天气炎热时，长时间遇强烈阳光直射会产生有毒挥发,气体,3.,雨天和雪天，地面遇雨、雪易打滑,材料、排水,栏杆可采用石材并进行雕刻加工，也可采用钢材。,顶棚为了既遮挡强光刺眼、遮挡雨雪，又不阻碍人们观赏千佛山的视线，可以采,用一定透明度的有色有机玻璃，宜采用下承式钢桁架结构。,桥面可考虑用石砌路面以替代现有的塑胶材料。,其他的装饰性材料一是要在质地和色彩上与天桥本体向协调，二是要体现山大的人文气息。,4.,材料、排水,我校天桥现存排水问题：,1.,没有专门的排水管道,2.,利用天桥的坡度导引做自然排水，导致桥面排水时是无序排水，大量雨水沿坡面流下，不便于行人的正常使用（特别是老年人和小孩），易打滑，易弄湿鞋袜,3.,这种无序排水易使雨水渗透进桥面的塑胶材料，久之加速塑胶铺装的脱落,4.,现有塑胶材料遇雨天容易积水，特别是桥面铺装不平整时,.,材料、排水,排水问题拟解决办法：,1.,天桥桥面最小纵坡不宜小于,0.5%,，最小横坡值可采用,1%,2.,桥面排水可设置地漏，导入落水管，落水管可采用隐蔽布置方式，总体,符合先横坡排水，再纵坡排水,3.,天桥桥面铺装层下应设防水层,4.,铺装材料可考虑吸水铺装,
