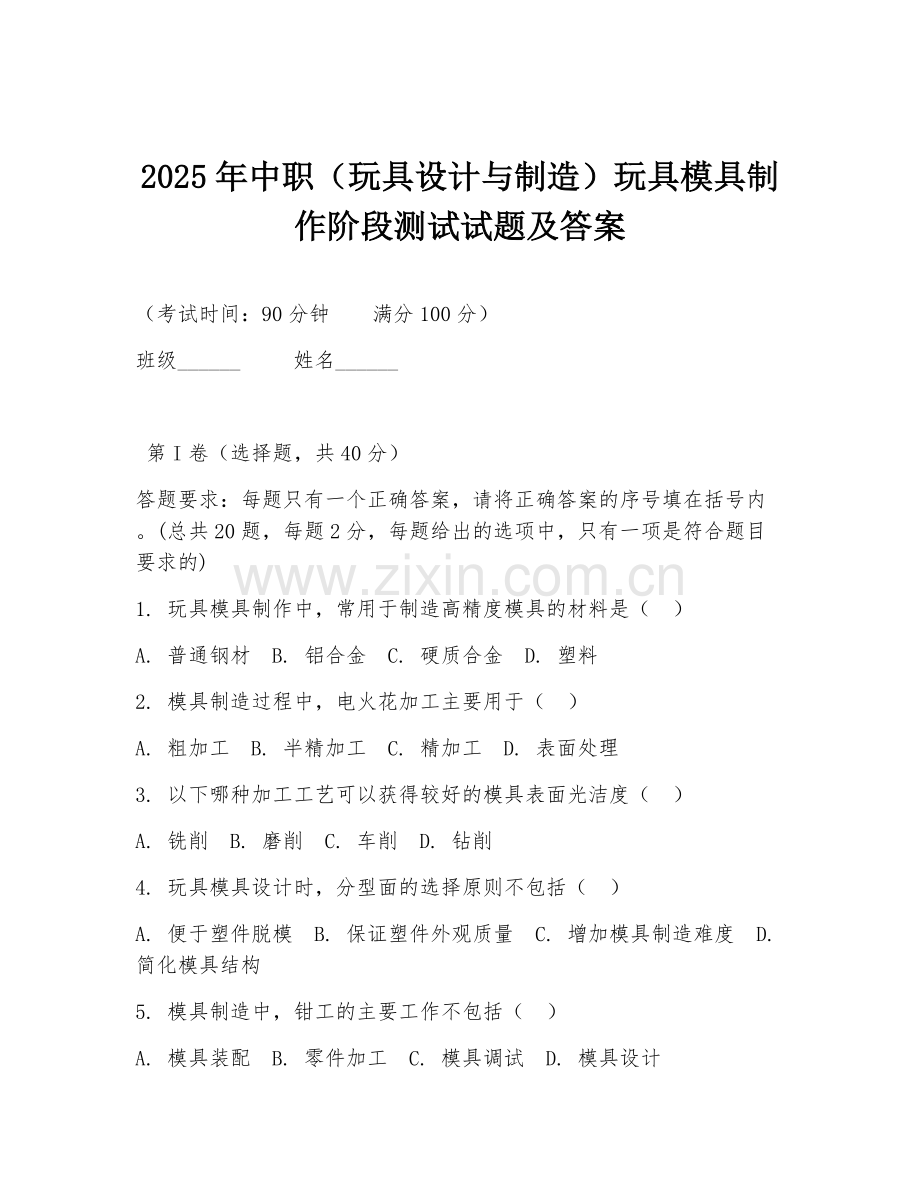

2025年中职（玩具设计与制造）玩具模具制作阶段测试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共20题，每题2分，每题给出的选项中，只有一项是符合题目要求的)
1. 玩具模具制作中，常用于制造高精度模具的材料是（ ）
A. 普通钢材 B. 铝合金 C. 硬质合金 D. 塑料
2. 模具制造过程中，电火花加工主要用于（ ）
A. 粗加工 B. 半精加工 C. 精加工 D. 表面处理
3. 以下哪种加工工艺可以获得较好的模具表面光洁度（ ）
A. 铣削 B. 磨削 C. 车削 D. 钻削
4. 玩具模具设计时，分型面的选择原则不包括（ ）
A. 便于塑件脱模 B. 保证塑件外观质量 C. 增加模具制造难度 D. 简化模具结构
5. 模具制造中，钳工的主要工作不包括（ ）
A. 模具装配 B. 零件加工 C. 模具调试 D. 模具设计
6. 用于测量模具零件尺寸精度的量具是（ ）
A. 卡尺 B. 万用表 C. 示波器 D. 硬度计
7. 玩具模具制作中，型芯的作用是（ ）
A. 形成塑件的内部形状 B. 支撑模具 C. 冷却模具 D. 固定模具
8. 模具制造过程中，淬火工艺的目的是（ ）
A. 提高材料硬度 B. 降低材料硬度 C. 改善材料韧性 D. 提高材料塑性
9. 以下哪种模具结构属于简单模具结构（ ）
A. 单分型面模具 B. 双分型面模具 C. 侧向分型与抽芯机构模具 D. 定模推出机构模具
10. 玩具模具设计时，脱模机构的设计原则不包括（ ）
A. 保证塑件顺利脱模 B. 不损坏塑件 C. 结构复杂 D. 便于操作
11. 模具制造中，数控加工的优点不包括（ ）
A. 加工精度高 B. 生产效率高 C. 适合加工复杂形状零件 D. 设备成本低
12. 用于检查模具零件表面缺陷的方法是（ ）
A. 超声波探伤 B. 磁粉探伤 C. 金相分析 D. 光谱分析
13. 玩具模具制作中，型腔的作用是（ ）
A. 形成塑件的外部形状 B. 储存塑料 C. 加热塑料 D. 搅拌塑料
14. 模具制造过程中，回火工艺的目的是（ ）
A. 消除淬火应力 B. 提高材料硬度 C. 降低材料韧性 D. 增加材料脆性
15. 以下哪种模具材料具有良好的耐磨性（ ）
A. 45钢 B. T8钢 C. Cr12MoV D. Q235
16. 玩具模具设计时，冷却系统的设计原则不包括（ ）
A. 保证塑件冷却均匀 B. 提高冷却效率 C. 结构简单 D. 增加模具成本
17. 模具制造中，电火花线切割加工主要用于（ ）
A. 切割模具零件外形 B. 加工模具型腔 C. 去除模具表面氧化皮 D. 对模具进行表面强化
18. 用于测量模具零件硬度的量具是（ ）
A. 卡尺 B. 硬度计 C. 千分尺 D. 万用表
19. 玩具模具制作中，推出机构的类型不包括（ ）
A. 推杆推出机构 B. 推管推出机构 C. 拉料杆推出机构 D. 侧抽芯推出机构
20. 模具制造过程中，装配工艺的要点不包括（ ）
A. 保证零件之间的配合精度 B. 注意零件的清洗和防锈 C. 随意调整零件位置 D. 进行试模和调整

第II卷（非选择题，共60分）
21. 简答题：简述玩具模具制作中电火花加工的原理及特点。(10分)
22. 简答题：说明玩具模具设计时，如何确定分型面的位置。(10分)
23. 分析题：在玩具模具制造过程中，如果发现模具零件的尺寸精度超差，可能的原因有哪些？应如何解决？(15分)
24. 材料分析题：阅读以下材料：在玩具模具制作中，某企业采用了先进的数控加工技术，但在模具装配过程中遇到了问题，导致模具调试时间延长。请分析可能出现的装配问题及解决措施。(材料：在玩具模具制作中，某企业采用了先进的数控加工技术，但在模具装配过程中遇到了问题，导致模具调试时间延长。) (15分)
25. 设计题：设计一款简单的玩具模具，说明其结构组成及工作原理。(10分)

答案：1.C 2.C 3.B 4.C 5.D 6.A 7.A 8.A 9.A 10.C 11.D 12.B 13.A 14.A 15.C 16.D 17.A 18.B 19.D 20.C
21. 电火花加工原理：基于电火花腐蚀原理，通过工具电极和工件之间脉冲放电产生的电蚀作用去除金属。特点：可加工复杂形状零件，加工精度高，不受材料硬度影响，但加工速度相对较慢，电极损耗需控制。
22. 确定分型面位置时，应便于塑件脱模，保证塑件外观质量，尽量简化模具结构。选在塑件外形最大轮廓处，避免在塑件精度要求高的部位，利于模具加工、装配和排气等。
23. 尺寸精度超差原因可能有：加工设备精度不足，刀具磨损，测量误差，工艺参数不当等。解决措施：检查设备并维修，更换刀具，校准量具，优化加工工艺参数并进行试切调整。
24. 可能的装配问题：零件加工精度不够，装配顺序错误，零件清洗不干净，配合间隙不当等。解决措施：重新加工超差零件，按正确顺序装配，彻底清洗零件，调整配合间隙。
25. 设计一款简单的玩具汽车模具。结构组成：包括型腔、型芯、分型面、脱模机构、冷却系统等。工作原理：塑料通过注塑机注入型腔，冷却后，通过脱模机构推出塑件，分型面保证塑件顺利脱模，冷却系统控制塑件冷却速度。
