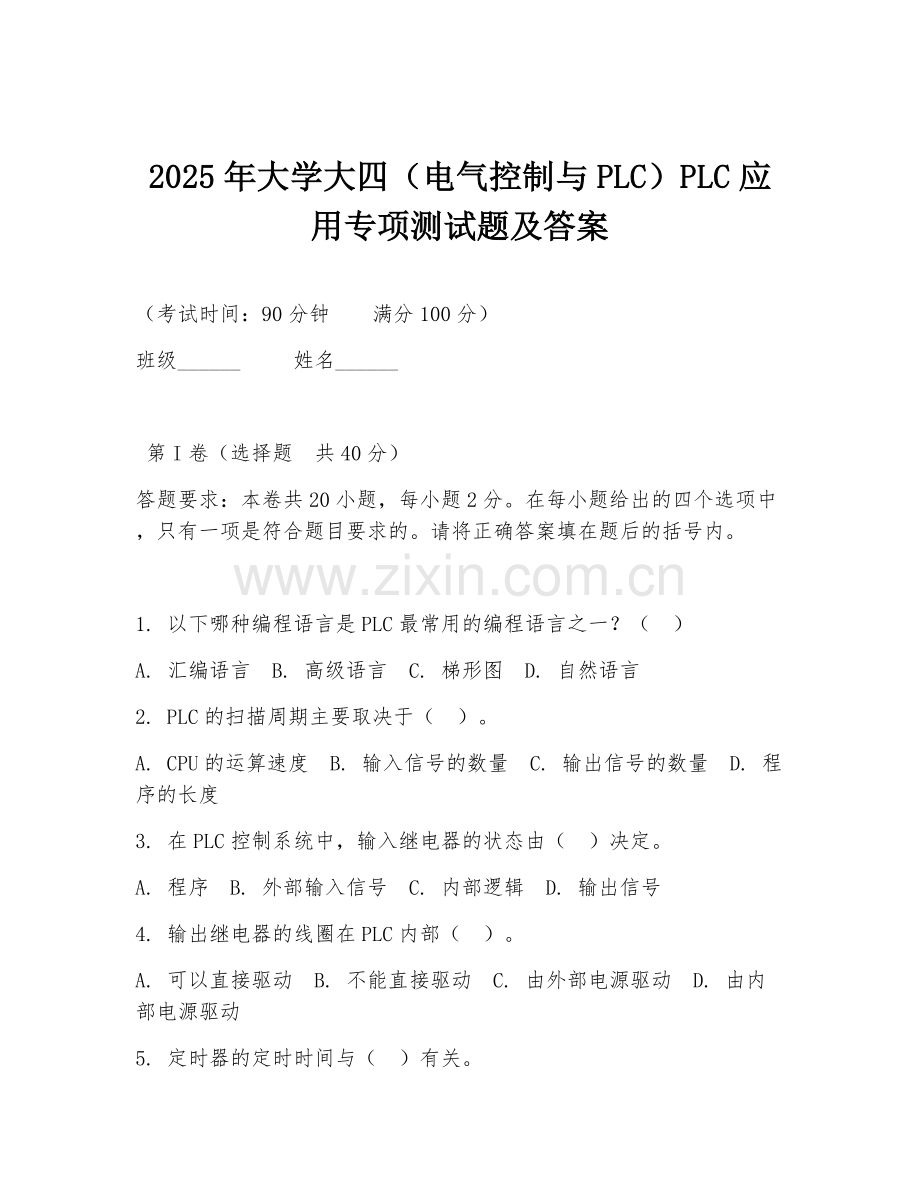

2025年大学大四（电气控制与PLC）PLC应用专项测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案填在题后的括号内。

1. 以下哪种编程语言是PLC最常用的编程语言之一？（ ）
A. 汇编语言 B. 高级语言 C. 梯形图 D. 自然语言
2. PLC的扫描周期主要取决于（ ）。
A. CPU的运算速度 B. 输入信号的数量 C. 输出信号的数量 D. 程序的长度
3. 在PLC控制系统中，输入继电器的状态由（ ）决定。
A. 程序 B. 外部输入信号 C. 内部逻辑 D. 输出信号
4. 输出继电器的线圈在PLC内部（ ）。
A. 可以直接驱动 B. 不能直接驱动 C. 由外部电源驱动 D. 由内部电源驱动

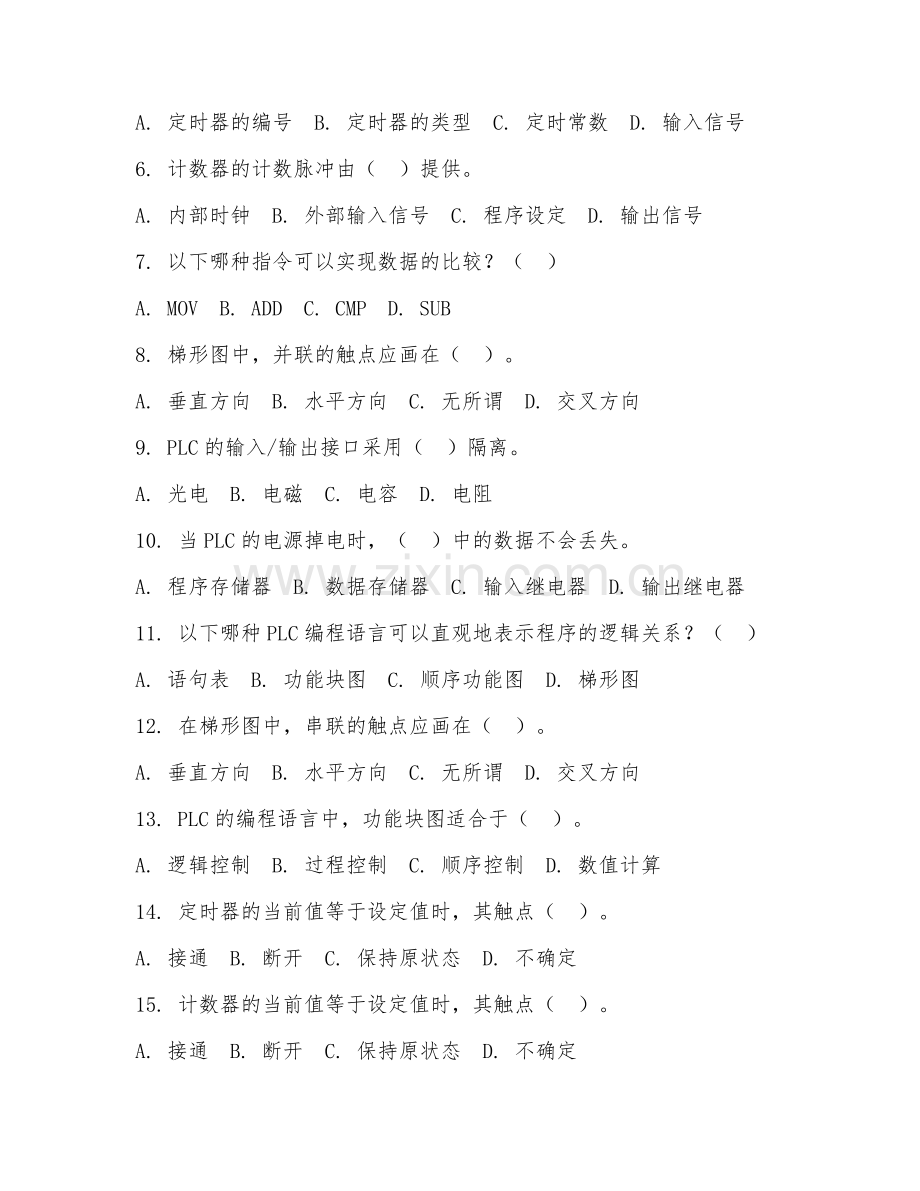

5. 定时器的定时时间与（ ）有关。
A. 定时器的编号 B. 定时器的类型 C. 定时常数 D. 输入信号
6. 计数器的计数脉冲由（ ）提供。
A. 内部时钟 B. 外部输入信号 C. 程序设定 D. 输出信号
7. 以下哪种指令可以实现数据的比较？（ ）
A. MOV B. ADD C. CMP D. SUB
8. 梯形图中，并联的触点应画在（ ）。
A. 垂直方向 B. 水平方向 C. 无所谓 D. 交叉方向
9. PLC的输入/输出接口采用（ ）隔离。
A. 光电 B. 电磁 C. 电容 D. 电阻
10. 当PLC的电源掉电时，（ ）中的数据不会丢失。
A. 程序存储器 B. 数据存储器 C. 输入继电器 D. 输出继电器
11. 以下哪种PLC编程语言可以直观地表示程序的逻辑关系？（ ）
A. 语句表 B. 功能块图 C. 顺序功能图 D. 梯形图
12. 在梯形图中，串联的触点应画在（ ）。
A. 垂直方向 B. 水平方向 C. 无所谓 D. 交叉方向
13. PLC的编程语言中，功能块图适合于（ ）。
A. 逻辑控制 B. 过程控制 C. 顺序控制 D. 数值计算
14. 定时器的当前值等于设定值时，其触点（ ）。
A. 接通 B. 断开 C. 保持原状态 D. 不确定
15. 计数器的当前值等于设定值时，其触点（ ）。
A. 接通 B. 断开 C. 保持原状态 D. 不确定
16. 以下哪种指令可以实现数据的传送？（ ）
A. MOV B. ADD C. CMP D. SUB
17. PLC的编程语言中，顺序功能图适合于（ ）。
A. 逻辑控制 B. 过程控制 C. 顺序控制 D. 数值计算
18. 输入继电器的线圈在梯形图中（ ）。
A. 可以出现 B. 不能出现 C. 由外部信号驱动 D. 由内部信号驱动
19. 输出继电器的触点在梯形图中（ ）。
A. 可以无限次使用 B. 只能使用一次 C. 由外部信号驱动 D. 由内部信号驱动
20. 定时器的定时时间到后，其当前值（ ）。
A. 变为0 B. 保持不变 C. 继续计数 D. 不确定

第II卷（非选择题 共60分）
21. （10分）简述PLC的工作原理。
22. （10分）画出三相异步电动机正反转控制的梯形图，并说明其工作过程。
23. （10分）什么是PLC的扫描周期？它与哪些因素有关？
24. （15分）阅读以下材料：
某自动化生产线需要对产品进行计数和质量检测。产品通过传送带输送，当产品经过检测传感器时，传感器发出信号。要求设计一个PLC控制系统，实现以下功能：
（1）对产品进行计数，每计满10个产品，发出一个信号。
（2）对产品质量进行检测，若检测到不合格产品，发出报警信号。
请根据上述要求，完成以下任务：
（1）确定PLC的输入输出信号。
（2）设计梯形图程序实现上述功能。
25. （15分）阅读以下材料：
某液体混合装置如图所示，有A、B两种液体和一个搅拌电机。要求设计一个PLC控制系统，实现以下功能：
（1）初始状态时，阀门Y1、Y2、Y3关闭，搅拌电机M停止。
（2）按下启动按钮SB1，打开阀门Y1，向容器中注入A液体，当液位达到L1时，关闭阀门Y1。
（3）打开阀门Y2，向容器中注入B液体，当液位达到L2时，关闭阀门Y2，启动搅拌电机M，搅拌10秒后停止。
（4）打开阀门Y3，放出混合液体，当液位下降到L3时，关闭阀门Y3，回到初始状态。
请根据上述要求，完成以下任务：
（1）确定PLC的输入输出信号。
（2）设计顺序功能图实现上述功能。

答案：
1. C
2. D
3. B
4. A
5. C
6. B
7. C
8. A
9. A
10. A
11. D
12. B
13. B
14. A
15. A
16. A
17. C
18. B
19. A
20. A
