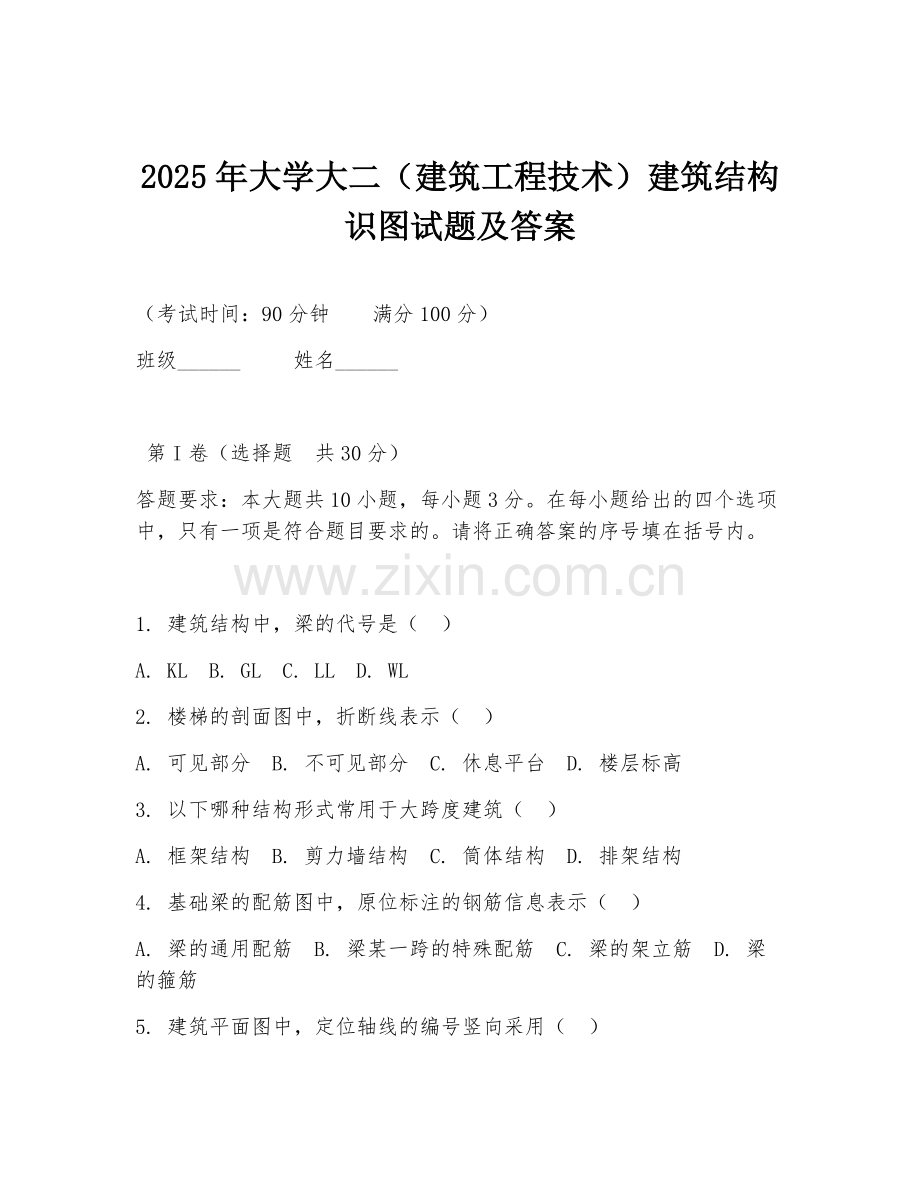

2025年大学大二（建筑工程技术）建筑结构识图试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 建筑结构中，梁的代号是（ ）
A. KL B. GL C. LL D. WL
2. 楼梯的剖面图中，折断线表示（ ）
A. 可见部分 B. 不可见部分 C. 休息平台 D. 楼层标高
3. 以下哪种结构形式常用于大跨度建筑（ ）
A. 框架结构 B. 剪力墙结构 C. 筒体结构 D. 排架结构
4. 基础梁的配筋图中，原位标注的钢筋信息表示（ ）
A. 梁的通用配筋 B. 梁某一跨的特殊配筋 C. 梁的架立筋 D. 梁的箍筋

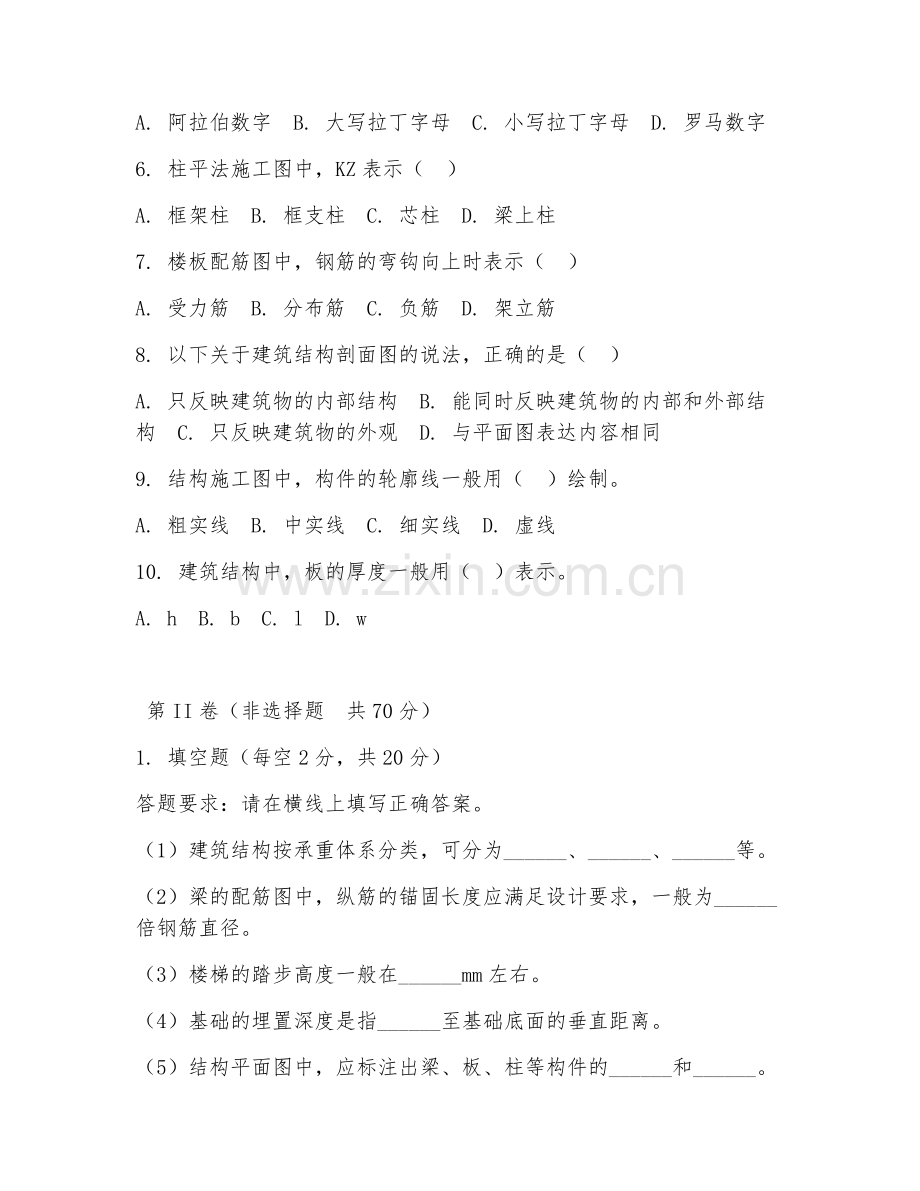

5. 建筑平面图中，定位轴线的编号竖向采用（ ）
A. 阿拉伯数字 B. 大写拉丁字母 C. 小写拉丁字母 D. 罗马数字
6. 柱平法施工图中，KZ表示（ ）
A. 框架柱 B. 框支柱 C. 芯柱 D. 梁上柱
7. 楼板配筋图中，钢筋的弯钩向上时表示（ ）
A. 受力筋 B. 分布筋 C. 负筋 D. 架立筋
8. 以下关于建筑结构剖面图的说法，正确的是（ ）
A. 只反映建筑物的内部结构 B. 能同时反映建筑物的内部和外部结构 C. 只反映建筑物的外观 D. 与平面图表达内容相同
9. 结构施工图中，构件的轮廓线一般用（ ）绘制。
A. 粗实线 B. 中实线 C. 细实线 D. 虚线
10. 建筑结构中，板的厚度一般用（ ）表示。
A. h B. b C. l D. w

第II卷（非选择题 共70分）
1. 填空题（每空2分，共20分）
答题要求：请在横线上填写正确答案。
（1）建筑结构按承重体系分类，可分为______、______、______等。
（2）梁的配筋图中，纵筋的锚固长度应满足设计要求，一般为______倍钢筋直径。
（3）楼梯的踏步高度一般在______mm左右。
（4）基础的埋置深度是指______至基础底面的垂直距离。
（5）结构平面图中，应标注出梁、板、柱等构件的______和______。
2. 简答题（每题10分，共20分）
答题要求：简要回答问题，语言简洁明了。
（1）简述框架结构的特点及适用范围。
（2）简述建筑结构施工图的作用。
3. 读图题（每题15分，共30分）
答题要求：根据给出的结构施工图，回答相关问题。
（1）请指出图中梁、板、柱的编号，并说明其类型。
（2）简述梁的配筋情况，包括纵筋、箍筋的规格和数量。
4. 案例分析题（10分）
答题要求：阅读以下案例，分析其中存在的结构问题，并提出解决方案。
某教学楼为五层框架结构，在使用过程中发现顶层梁出现较多裂缝。经检查，发现梁的混凝土强度等级偏低，纵筋配筋不足。
5. 绘图题（10分）
答题要求：根据给定的条件，绘制出简单的建筑结构平面图。
已知某单层建筑，采用框架结构，有两根框架柱KZ1、KZ2，梁有KL1（两跨）、KL2（一跨），板厚100mm。

答案：
1. A
2. B
3. C
4. B
5. B
6. A
7. C
8. B
9. C
10. A
1. （1）混合结构、框架结构、剪力墙结构 （2）35 （3）150 - 175 （4）室外设计地面 （5）定位尺寸、标高
2. （1）框架结构特点：建筑平面布置灵活，可形成较大空间；侧向刚度较小。适用范围：适用于多层工业与民用建筑。（2）作用：指导施工，确定建筑结构的具体形状、尺寸、材料及构造做法；为编制工程预算和施工组织设计提供依据；是工程竣工验收的重要技术资料。
3. （1）梁KL1、KL2；板未提及编号；柱KZ1、KZ2。KL1、KL2为框架梁；KZ1、KZ2为框架柱。（2）纵筋：梁上部纵筋规格及数量按图中所示，下部纵筋同理。箍筋：规格及间距按图中所示。
4. 问题：梁混凝土强度等级偏低，纵筋配筋不足。解决方案：对梁进行加固处理，如采用粘贴碳纤维布或增大截面法；对混凝土强度不足的梁，可采用外粘钢板加固。同时，对其他梁和结构进行检查，确保类似问题不再出现。
5. 略（需根据具体要求准确绘制框架柱、梁及标注板厚等信息）
