第十四章零件视图的表达方法.pps

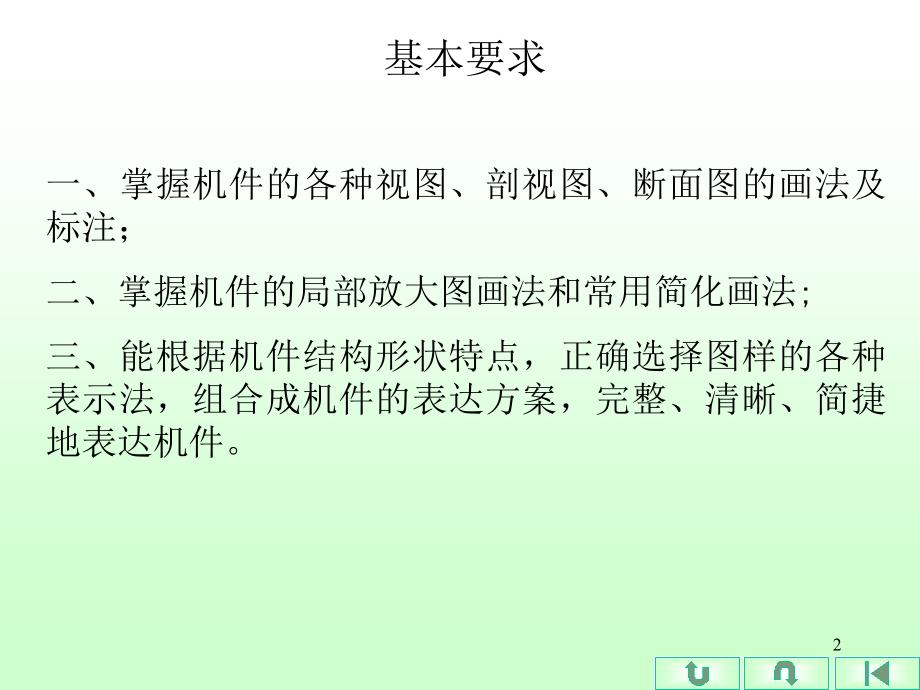

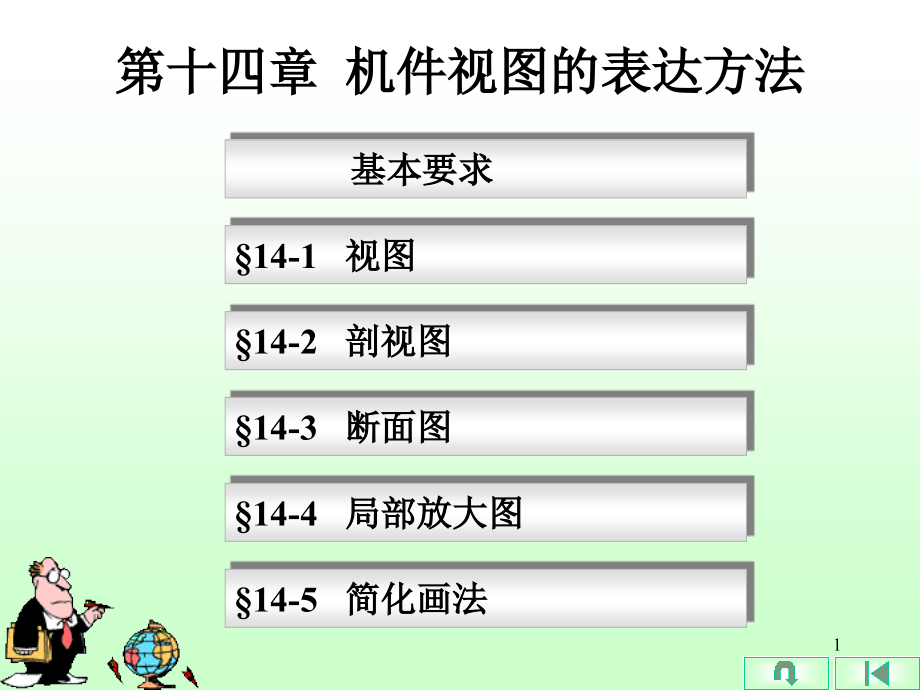

单击以编辑,母版标题样式,单击以编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,第十四章 机件视图的表达方法,14-1,视图,14-3,断面图,14-2,剖视图,14-4,局部放大图,14-5,简化画法,基本要求,2,基本要求,一、掌握机件的各种视图、剖视图、断面图的画法及标注；,二、掌握机件的局部放大图画法和常用简化画法,;,三、能根据机件结构形状特点，正确选择图样的各种表示法，组合成机件的表达方案，完整、清晰、简捷地表达机件。,3,14-1,视图,一、,基本视图,二、,向视图,三、,局部,视,图,四、,斜视图,4,一、基本视图,六个基本视图的形成,基本投影面的展开方法,六个基本视图的投影规律,六个基本视图之间的方位关系,按规定位置视图一律不标注视图名称,向视配置法必须标注视图名称及投影方向,5,1,六个基本视图的形成,机件向基本投影面投影所得的视图，称为基本砚图。国家标准中规定正六面体的六个面为基本投影面将机件放在六面体中然后向各基本投影面进行投影、即得到六个基本视图。,6,基本投影面的展开方法：,V,面不动，其它各投影面按图中箭头所指方向转至与,V,面共面位置。,2,基本投影面的展开方法,7,基本视图的投影规律：,主、俯、后、仰四个视图长对正；主、左、后、右四个视图高平齐；俯、左、仰、右四个视图宽相等。,3,六个基本视图的投影规律,(,后视图,),(,右视图,),(,仰视图,),(,主视图,),(,俯视图,),(,左视图,),8,4,六个基本视图之间的方位,关系,靠近主视图的一边为物体的后面,远离主视图的一边为物体的前面,物体的上面,物体的下面,物体的左面,物体的右面,9,5,按规定位置视图一律不标注视图名称,(,右视图,),(,仰视图,),(,主视图,),(,俯视图,),(,左视图,),(,后视图,),10,6,向视配置法必须标注视图名称或投影方向,A,A,C,B,C,B,11,国标规定：,在完整、清晰地表达机件各部分形状的前提下，力求制图简便；视图一般只画出机件的可见部分，必要时才画出其不可见部分。,阀体的主视图和轴测图,12,二、向视图,A,A,C,B,C,B,向视图是可以自由配置的视图。向视图必须进行标注。,右视图,仰视图,主视图,俯视图,左视图,后视图,13,三、,局部,视,图,将机件的某一部分向基本投影面投影所得的视图（即不完整的基本视图）称为局部视图。,1,局部视图的画法,局部视图的断裂边界应用波浪线表示，当所表示的局部结构是完整的，且外轮廓线又成封闭时，波浪线可省略不画。,2,局部视图的配置,为了看图方便，局部视图一般应按投影关系配置，有时为了合理布图，也可把局部视图放在其它适当位置。,3,局部视图的标注,画局部视图时，一般都需要标注其标注方法和基本视图的标注方法完全相同，当局部视图按投影关系配置中间又没有其它图形隔开时，标注可以省略。,局部视图的画法与标注,14,局部,视,图,的画法与标注,B,A,B,A,15,四、,斜,视,图,机件向不平行于任何基本投影面的平面投影所得的视图，称为斜视图。,1,斜,视图的画法,斜视图一般只表达机件倾斜部分的实形。其断裂边界画法与局部视图完全相同，一般以波浪线表示。当所表示的局部结构是完整的,且外轮廓线又成封闭时，波浪线可省略不画。,2,斜,视图的配置,斜视图一般按投影关系配置，必要时，也可配置在其它适当位置。有时为了画图方便，在不致引起误解时，允许将斜视图的主要中心线或轮廓线旋转到水平或垂直位置。,3,斜,视图的标注,斜视图必须进行标注。其标注方法与局部视图相同。经过旋转后的斜视图，必须标注旋转符号，用以字高为半径画一圆弧，字母写在箭头端，也可将转角写在字母之后，箭头方向与转角方向一致。,压紧杆的三视图和倾斜视图的形成,压紧杆的,斜剖视图和局部视图,配置方式一,压紧杆的,斜剖视图和局部视图,配置方式一,16,压紧杆的三视图和倾斜视图的形成,V,H,A,新投影面,正垂面,（,a,）压紧杆的三视图,（,b,）倾斜结构斜视图的形成,问题的提出,17,压紧杆的,斜剖视图和局部视图,配置方式一,A,C,B,B,A,C,斜视图和,局部视图,一般按投影关系配置,18,压紧杆的,斜剖视图和局部视图,配置方式二,允许将斜视图的主要中心线或轮廓线旋转到水平或垂直位置,C,B,B,A,C,A,19,14-2,剖视图,一、,剖视图的概念和画法,二、,剖视图的种类,三、,剖切面的种类,20,一、,剖视图的概念和画法,1,问题的提出,2,基本概念,剖视图的画法,剖面符号,5,剖视图的标注,6,画剖视图时应该注意的问题,21,压盖的两视图,问题的提出,当机件的内部形状较复杂时视图上就会出现虚线与实线交错、重叠，从而影响了图形的清晰，同时也不便于标注尺寸。为此，在制图时，对机件的内部结构形状，常采用剖视图来表达。,22,2,基本,概念,假想用平面剖切,把后半部分进行投影,假想用平面剖切面把机件剖开、移去观察者和剖切面之间的部分，将余下部分向投影面投影，所画的图形称为剖视图。,压盖的两视图,23,3,剖视图的画法,一般用平面剖切机件，剖切平面应通过机件内部孔、槽等的对称面或轴线，且使其平行或垂直于某一投影面，以便使剖开后的结构反映实形。,A,A,A-A,24,4,剖面符号,金属材料（已有规定剖面符号者除外）,非金属材料（已有规定剖面符号者除外）,木材,纵剖面,横剖面,玻璃及供观察用的其他透明材料,线圈绕阻元件,转子、电枢、变压器和电抗器等的叠钢片,型砂、填沙、砂轮、陶瓷及硬质合金刀片、粉末冶金等,液体,木质胶合板（不分层数）,砖,混凝土,钢筋混凝土,基础周围的泥土,格网（筛网、过滤网等）,25,5,剖视图的标注,（,1,）在剖视图上方用字母标出剖视图的名称，如,A,A,、,B,B,等，在相应的视图上用剖切符号表示剖切面的位置，用箭头表示投影方向；,（,2,）当剖视图与标注剖切位置的视图按投影关系配置，中间又没有其它图形隔开时可以省略箭头。,（,3,）剖切平面通过机件的对称面或基本对称面，且剖视图按投影关系配置，此时可以不加任何标注。,（,4,）用两平行的或两相交的及组合的剖切面剖切得到的剖视图，必须标注。,26,6,画剖视图时应该注意的问题,（,1,）剖视的目的是为了表达物体的内部形状，所以，剖切平面的位置和投影方向的选择，必须有利于清楚地表示内形的真实情况。,（,2,）物体是假想被剖开的，剖切后的形状只反映在对应的剖视图上，并不影响其它视图的绘制。,（,3,）必须对剖切后留下的全部形体进行投影，即在剖切平面后面的可见轮廓线都必须用粗实线画,（,4,）为了使剖视图能清晰地反映机件上需要表达的结构，应省略不必要的虚线。,（,5,）金属材料的剖面符号是用与水平线成,45,相互平行，且间隔相等的细实线画出，向左向右倾斜均可，同一物体各剖视图剖面线必须方向相同、间隔相等。,27,二、,剖视图的种类,全剖视图,半剖视图,局部剖视图,28,1,全剖视图,用剖切平面完全地剖开机件所得的剖视图，称为全剖视。全剖视图主要用于表达内部结构复杂、外形比较简单的不对称机件。,例题,1,例题,2,29,例题,1,全剖视图的形成和画法,30,例题,2,用几个全剖视图表达机件,B,B,A-A,B-B,A,A,31,例题,3,判断正误,正确,不正确,32,2,半剖视图,对于具有对称平面机件，以对称中心线（细点划线）为界，一半画成视图，用以表达机件的外部结构形状，另一半画成剖视图，用以表达机件的内部结构形状的图形称为半剖视图。,半剖视图适用于机件的内、外形状均需要表达，同时机件的形状对称或基本对称的情况。,画图时必须注意：,（,1,）,在半剖视图中，半个外形视图和半个剖视图的分界线应画成点划线；（,2,）在半个外形视图中，虚线一般省略不画。,半剖视图的标注方法与全剖视图相同。,问题的提出,例题,4,例题,5,例题,6,33,问题的提出,34,例题,4,半剖视图的形成和画法,投影方向,投影方向,A,A,A-A,35,例题,5,半剖视图的尺寸标注,36,例题,6,將主视图画成半剖视图,A,A,A,AA,肋板不画剖面线,37,3,局部剖视图,用剖切平面局部地剖开机件所得的剖视图，称为局部剖视图。局部剖视图主要用于表达不宜采用全剖视图和半剖视图的机件。,问题的提出,例题,7,局部剖视图的形成和画法,例题,8,局部剖视图中内、外形之间分界线的画法规则,例题,9,当被剖结构为回转体时，允许将该结构的中心线作为局部剖视与视图的分界线,例题,10,手柄的局部剖视图,例题,11,允许在剖视中再作一次局部剖,38,问题的提出,问题的提出,39,例题,7,局部剖视图的形成和画法,投影方向,投影方向,40,例题,8,局部剖视图中内、外形之间分界线的画法规则,分界线用波浪线表示；,波浪线不要与图形中其它图线重合，也不要画在其它图线的延长线上；,波浪线不应超越被剖开部分的外形轮廓线；,在观察者与剖切面之间的通孔或缺口的投影范围内，波浪线必须断开；,错误,正确,41,例题,9,当被剖结构为回转体时，允许将该结构的中心线作为局部剖视与视图的分界线。,42,例题,10,手柄的局部剖视图,43,例题,11,允许在剖视中再作一次局部剖。,A,B,B,B-B,A,A,A,B-B,允许在剖视中再作一次局部剖。采用这种表达方法时，两个剖面的剖面线应同方向、同间隔、但要相互错开，并用引出线标注。,44,三、,剖切面的种类,（一）单一剖切平面,1,剖切面为投影面平行面,剖切方式：（,1,）,全剖视图,（,2,）,半剖视图,（,3,）,局部剖视图,剖切面为投影面垂直面,剖切方式：（,1,）,全剖视图,（,2,）,局部剖视图,（二）,几个平行剖切平面,（剖切面可以是投影面平行面或垂直面）,适用条件：具有平行结构的机件。,画法：先剖切，后投影，再合一。,剖切方式：（,1,）全剖视图（,2,）半剖视图（,3,）局部剖视图,（三）几个相交剖切平面（剖切面可以是投影面平行面或垂直面）,适用条件：机件具有旋转轴，机件各个空腔结构又处于几个相交平面位置。,画法：先剖切，后旋转，再投影。,剖切方式：（,1,）,全剖视图,（,2,）,半剖视图,（,3,）,局部剖视图,采用几个相交的剖切平面的形式一,采用几个相交的剖切平面的形式二,45,单一剖切平面（剖切面为投影面平行面）,全剖视图,46,单一剖切平面（剖切面为投影面平行面）,半剖视图,47,单一剖切平面（剖切面为投影面平行面）,局部剖视图,48,单一剖切平面（剖切面为投影面垂直面）,全剖视图,49,单一剖切平面（剖切面为投影面垂直面）,局部剖视图,A,A,B,B,AA,50,（二）几个平行剖切平面（剖切面可以是投影面平行面或垂直面）,问题的提出,剖视图的画图过程,剖切平面应避免的错误,1,不应画出剖切平面转折处的界线,2,剖切平面的转折处不应与图中的轮廓线重合,3,在图中不应出现不完整要素,4,仅当两个要素在图形上具有公共对称中心线或轴线时，才可以出现不完整的要素,（,1,）,全剖视图,（,2,）,半剖视图,（,3,）,局部剖视图,51,问题的提出,52,剖视图的绘图过程,53,1,不应画出剖切平面转折处的界线,54,2,剖切平面的转折处不应与图中的轮廓线重合,55,3,在图中不应出现不完整要素,56,几个平行剖切平面（剖切面可以是投影面平行面或垂直面）,AA,A,A,B,B,全剖视图,57,几个相交剖切平面（剖切面可以是投影面平行面或垂直面）,全剖视图,58,采用几个相交的剖切平面的形式二,AA,59,14-3,断面图,一、,问题的提出,二、,断面图的概念,三、,断面图与剖视图的区别,四、,断面图的种类,五、,断面图中某些结构按剖视图绘制的两种情况,60,一、问题的提出,不能清楚的表达键槽等结构的深度。,61,二、断面图的概念,假想用剖切平面把机件的某处切断，仅画出断面的图形称为断面图。,62,三、断面图与剖视图的区别,断面图与剖视图的区别在于：断面图是零件上剖切处断面的投影，而剖视图则是剖切后零件的投影。,剖视图,断面图,63,四、断面图的种类,（一）移出断面,1,移出断面的画法,2,移出断面的配置和标注,（二）重合断面,1,重合断面的画法,2,重合断面的配置和标注,64,1,移出断面的画法,画在视图外的断面称为移出断面。移出断面的轮廓线用粗实线绘制。,65,2,移出断面的配置和标注,（,1,）,移出断面一般应用剖切符号表示剖切位置，用箭头表示投射方向，并注上字母，在断面图的上方应用同样的字母标出相应的名称,“,一,”,；经过旋转的移出断面，还要标注旋转符号,（,2,）,移出断面图应尽量配置在剖切平面迹线（表示剖切面位置的细点画线，也称为剖切线）的延长线上。断面图的名称,“,一,”,可以省略。,（,3,）,配置在剖切符号延长线上的不对称移出断面，由于剖切位置已很明确，可省略字母。,（,4,）,不配置在剖切符号延长线上的对称移出断面，以及按投影关系配置的不对称移出断面，均可省略箭头。,（,5,）,配置在剖切平面迹线延长线上的对称移出断面可不必标注。,（,6,）,对称形状的断面图允许配置在视图的中断处，断面图的对称平面迹线即表示剖切平面位置，断面图名称、剖切平面符号及字母均可省略。,（,7,）,用两相交剖切平面作断面图，两个断面图要断开，剖切平面一定要垂直于零件的边界,66,（,1,）移出断面一般应用剖切符号表示剖切位置，用箭头表示投射方向，并注上字母，在断面图的上方应用同样的字母标出相应的名称,“,一,”,；经过旋转的移出断面，还要标注旋转符号。,A,A,AA,或,AA,67,（,2,）移出断面图应尽量配置在剖切平面迹线（表示剖切面位置的细点画线，也称为剖切线）的延长线上。断面图的名称,“,一,”,可以省略。,A,A,B,B,68,（,3,）配置在剖切符号延长线上的不对称移出断面，由于剖切位置已很明确，可省略字母。,69,（,4,）不配置在剖切符号延长线上的对称移出断面，以及按投影关系配置的不对称移出断面，均可省略箭头。,70,（,5,）配置在剖切平面迹线延长线上的对称移出断面可不必标注。,71,（,6,）对称形状的断面图允许配置在视图的中断处，断面图的对称平面迹线即表示剖切平面位置，断面图名称、剖切平面符号及字母均可省略。,100,72,（,7,）用两相交剖切平面作断面图，两个断面图要断开，剖切平面一定要垂直于零件的边界。,73,五、断面图中某些结构按剖视图绘制的两种情况,（,l,）,当剖切面通过回转面形成的孔、凹坑的轴线时，这些结构按剖视绘制。,（,2,）,当剖切面剖切机件的非回转体结构，出现剖面区域分离情况时，这些结构应按剖视绘制。,74,（,l,）当剖切面通过回转面形成的孔、凹坑的轴线时，这些结构按剖视绘制。,75,（,2,）当剖切面剖切机件的非回转体结构，出现剖面区域分离情况时，这些结构应按剖视绘制。,错,76,A-A,A,A,A,1,重合断面的画法,画在视图内的断面图称为重合断面图。重合断面图的边界线用细实线表示。这样细实线能与原视图中的投影有明显区别。原视图仍应完整绘制，即断面图与原视图重影，原视图中机件边界投影并不因为有断面图而中断。,77,2,重合断面的配置和标注,由于重合断面是直接画在视图内的剖切位置处，因此标注时可一律省略字母。,（,1,）,对称的重合断面可不必标注，只需画出剖切线,（,2,）,不对称的重合断面只要画出剖切符号与箭头,78,（,1,）对称的重合断面可不必标注，只需画出剖切线。,肋的断面在这里只需表示其端部形状，因此画成局部的，习惯上可省略波浪线。,79,当视图中的轮廓线与重合断面的图形重叠时，视图中的轮廓线仍应连续画出，不可间断，,（,2,）不对称的重合断面只要画出剖切符号与箭头。,80,14-4,局部放大图,将零件的部分结构，用大于原图形所采用的比例放大画出的图形称为局部放大图。,一、,局部放大图的的画法和配置,局部放大图可画成视图、剖视、断面，它与被放大部分的表达方式无关；局部放大图应尽量配置在被放大部位的附近。,画局部放大图要注意两点：,1,局部放大图的比例是指放大图与机件的对应要素之间的线性尺寸比，与被放大部位的原图所采用的比例无关；,局部放大图采用剖视图和断面图时，其图形按比例放大，剖面区域中的剖面线的间距必须仍与原图保持一致。,二、局部放大图的标注,1,一般应用细实线圈出被放大的部位。,2,当同一零件上有几个被放大的部分时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例；,3,当零件上被放大的部分仅一个时，在局部放大图的上方只需注明所采用的比例。,81,局部放大图的的画法和配置,2.5,1,B,2.5,1,可以用几个图形表达一个放大结构,B,82,当同一零件上有几个被放大的部分时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例；,可以用几个图形表达一个放大结构,A,A,AA,4,:,1,2,:,1,83,当零件上被放大的部分仅一个时，在局部放大图的上方只需注明所采用的比例,2,:,1,84,14-5,简化画法,1,用标注规定符号减少视图和剖视图的简化画法,2,对相同结构要素的简化画法,3,对机件投影的简化,4,对较长机件的折断画法,85,1,用标注规定符号减少视图和剖视图的简化画法,（,1,）,小圆角或小倒角的省略画法,（,2,）,滚花的简化与省略,86,（,1,）小圆角或小倒角的省略画法,C,1,R,2,R,2,锐边倒圆,R,0.5,机件中除了确属需要表示的设计结构圆角外，其他工艺圆角在零件图中均可不画，但必须注明尺寸，或在技术要求中加以说明。,87,(2),滚花的简化与省略,直纹,m0.3,直纹,m0.3,网纹,m0.3,网纹,m0.3,对机件中的滚花一般采用在其边界线附近用细实线局部画出的方法表示，也可以省略不画，但在图上要标注规定符号或在技术要求中标明其具体要求。,88,2,对,相同结构要素的简化画法,（,l,）,按规律分布的相同结构的简化画法,（,2,）,按规律分布的等直径孔的简化画法,（,3,）,按规律均布的孔、肋、轮辐等形状的简化画法,（,4,）,图形对称时的简化画法,89,（,l,）按规律分布的相同结构的简化画法,机件中按规律分布的相同结构形状只需画出几个完整的，其余可用细实线连接表示，但在图中必须标注该结构的总数。,个,90,（,2,）按规律分布的等直径孔的简化画法,机件中按规律分布的等直径孔，可以只画出一个或几个，其余只需表示出孔的中心位置，并注明孔的总数。,33,4,91,（,3,）按规律均布的孔、肋、轮辐等形状的简化画法,表达机体回转体结构上未剖切到的均布的孔、肋、轮辐等形状时，可以将这些形状自动转到剖切平面位置按剖切到处理，不需任何标注和说明。,92,（,4,）图形对称时的简化画法,图形对称时，可画略大于一半，也可只画出一半或,4/1,，并在对称中心线的两端画出两条与其垂直的二平行细实线。,93,3,对机件投影的简化,（,l,）,机件中与投影面倾斜角度,30,的圆或圆弧边界线的投影可用圆或圆弧代替,（,2,）,机件中圆柱法兰和类似结构上均匀分布的孔的简化表示,（,3,）,机件上某些较小结构的形状已在一个视图中表达清楚时，该结构的邻接边界面交集在其它视图中应当简化或省略,（,4,）,机件中回转体结构的平面可用两条相交的细实线表示,（,5,）,斜度不大的斜面只按小端画出,94,（,l,）与投影面倾斜角度小于或等于,3O,的圆或圆弧，其投影可以用圆或圆弧来代替真实投影的椭圆，各圆的中心按投影决定。,A,A,A,A,A,A,AA,95,（,2,）机件中圆柱法兰和类似结构上均匀分布的孔的简化表示。,96,（,3,）较小结构的简化与省略画法,机件上某些较小结构的形状已在一个视图中表达清楚时，则在其它视图中应当简化或省略，不必按投影画出所有线条。,省略截交线,省略相贯线,97,（,4,）机件中回转体结构的平面可用两条相交的细实线表示。,98,（,5,）斜度不大的斜面只按小端画出。,99,4,对较长机件的折断画法,对较长机件沿长度方向的形状相同或按一定规律变化时，可假想将机件折断后缩短绘制。,100,本章结束,
