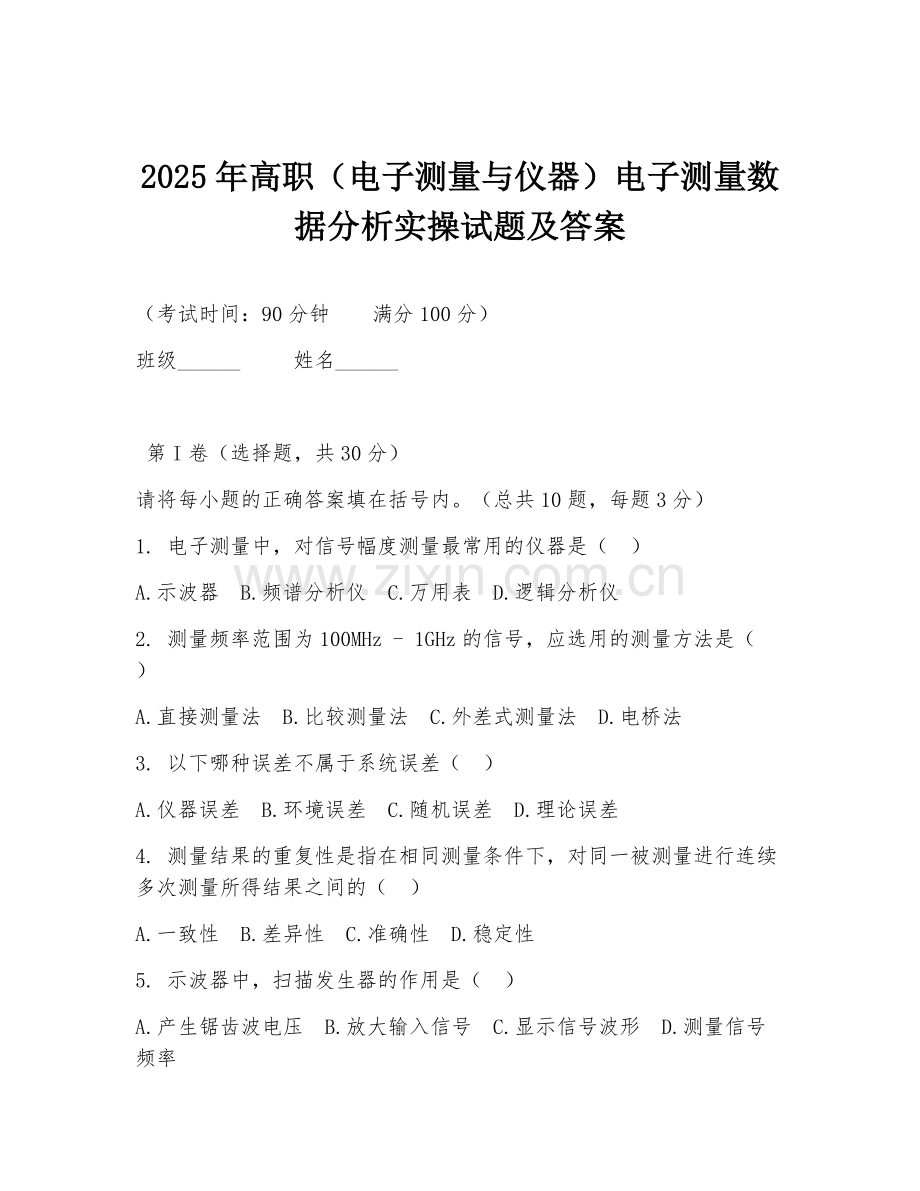

2025年高职（电子测量与仪器）电子测量数据分析实操试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
请将每小题的正确答案填在括号内。（总共10题，每题3分）
1. 电子测量中，对信号幅度测量最常用的仪器是（ ）
A.示波器 B.频谱分析仪 C.万用表 D.逻辑分析仪
2. 测量频率范围为100MHz - 1GHz的信号，应选用的测量方法是（ ）
A.直接测量法 B.比较测量法 C.外差式测量法 D.电桥法
3. 以下哪种误差不属于系统误差（ ）
A.仪器误差 B.环境误差 C.随机误差 D.理论误差
4. 测量结果的重复性是指在相同测量条件下，对同一被测量进行连续多次测量所得结果之间的（ ）
A.一致性 B.差异性 C.准确性 D.稳定性
5. 示波器中，扫描发生器的作用是（ ）
A.产生锯齿波电压 B.放大输入信号 C.显示信号波形 D.测量信号频率

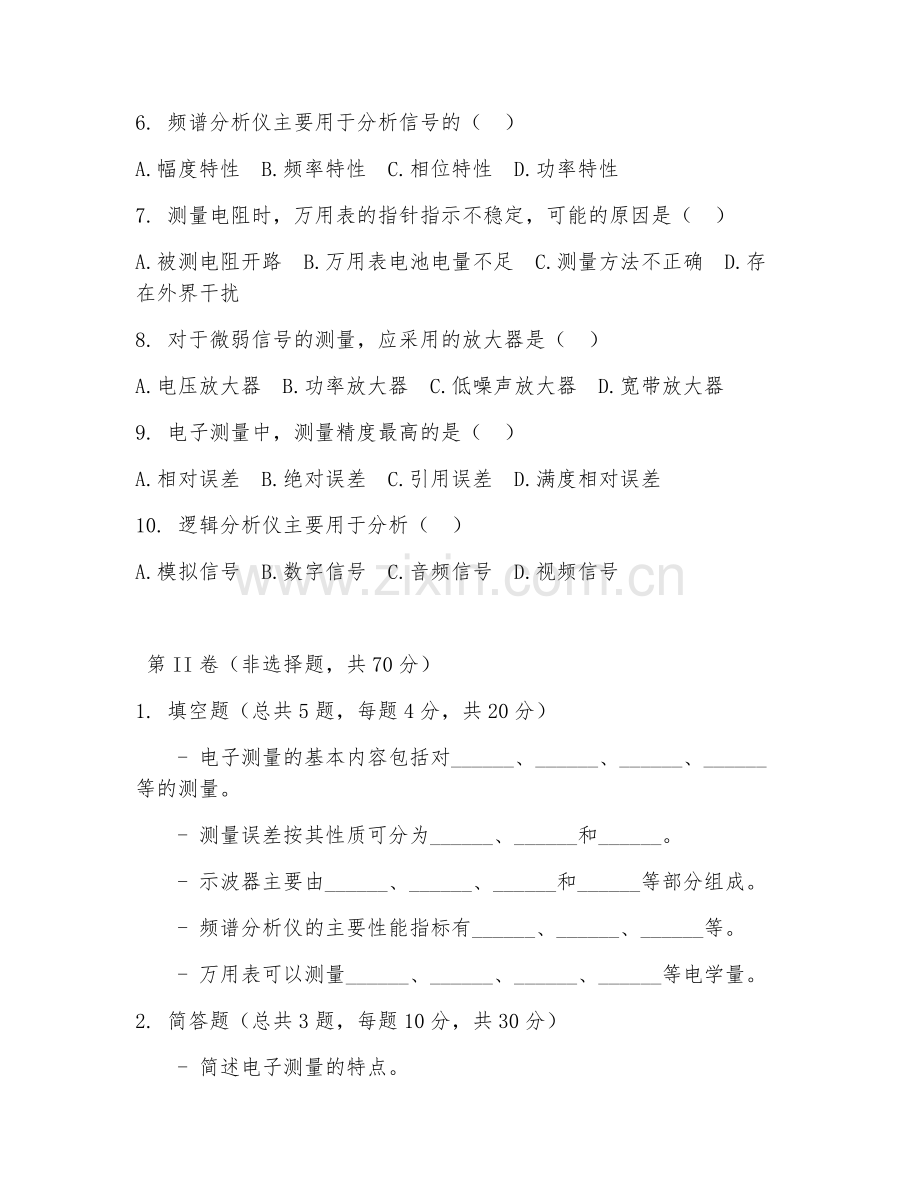

6. 频谱分析仪主要用于分析信号的（ ）
A.幅度特性 B.频率特性 C.相位特性 D.功率特性
7. 测量电阻时，万用表的指针指示不稳定，可能的原因是（ ）
A.被测电阻开路 B.万用表电池电量不足 C.测量方法不正确 D.存在外界干扰
8. 对于微弱信号的测量，应采用的放大器是（ ）
A.电压放大器 B.功率放大器 C.低噪声放大器 D.宽带放大器
9. 电子测量中，测量精度最高的是（ ）
A.相对误差 B.绝对误差 C.引用误差 D.满度相对误差
10. 逻辑分析仪主要用于分析（ ）
A.模拟信号 B.数字信号 C.音频信号 D.视频信号

第II卷（非选择题，共70分）
1. 填空题（总共5题，每题4分，共20分）
- 电子测量的基本内容包括对______、______、______、______等的测量。
- 测量误差按其性质可分为______、______和______。
- 示波器主要由______、______、______和______等部分组成。
- 频谱分析仪的主要性能指标有______、______、______等。
- 万用表可以测量______、______、______、______等电学量。
2. 简答题（总共3题，每题10分，共30分）
- 简述电子测量的特点。
- 说明示波器观察信号波形的原理。
- 如何减小测量误差？
3. 实操分析题（总共1题，每题20分，共20分）
现有一正弦信号，用示波器观察其波形时，发现波形不稳定且有抖动现象。请分析可能的原因，并说明解决方法。
4. 材料分析题（总共1题，每题20分，共20分）
材料：在对某电子元件进行测量时，使用万用表测量其电阻值，多次测量结果如下：102.5Ω、102.3Ω、102.7Ω、102.4Ω、102.6Ω。已知该元件的标称电阻值为100Ω。
问题：
- 计算测量结果的值。
- 计算测量结果的绝对误差、相对误差和引用误差。
- 分析测量结果是否符合要求。

答案
1. C
2. C
3. C
4. A
5. A
6. B
7. D
8. C
9. A
10. B

1. 填空题答案：
- 电能量、电信号特性、电路元件参数、网络特性
- 系统误差、随机误差、粗大误差
- 示波管、垂直通道、水平通道、触发电路
- 频率范围、分辨率、动态范围
- 电压、电流、电阻、电容
2. 简答题答案：
- 电子测量的特点：测量频率范围宽；测量量程广；测量精度高；测量速度快；易于实现遥测和长期不间断测量；可以进行各种动态测试。
- 示波器观察信号波形的原理：示波器利用电子束在荧光屏上的扫描来显示信号波形。垂直通道将输入信号放大后加到示波管的垂直偏转板上控制电子束的垂直运动；水平通道产生锯齿波电压加到示波管的水平偏转板上控制电子束的水平运动，两者配合使荧光屏上显示出信号波形。
- 减小测量误差的方法：选用精度高的测量仪器；采用合理的测量方法；改善测量环境条件；对测量结果进行多次测量取平均值；进行误差修正等。
3. 实操分析题答案：
可能原因：触发电路工作不正常，未正确触发扫描；示波器的同步调节不当；被测信号本身存在干扰或不稳定因素。
解决方法：检查触发源选择是否正确，触发方式是否合适，调整触发电平使波形稳定触发；调节示波器的同步旋钮，使扫描与信号同步；检查被测信号的来源及传输路径，排除干扰因素。
4. 材料分析题答案：
- 测量结果的值：(102.5 + 102.3 + 102.7 + 102.4 + 102.6)÷5 = 102.5Ω
- 绝对误差：102.5 - 100 = 2.5Ω
- 相对误差：(2.5÷100)×100% = 2.5%
- 引用误差：(2.5÷100)×100% = 2.5%
- 分析：该元件标称电阻值为100Ω，测量结果为102.5Ω，相对误差和引用误差均为2.5%，一般情况下，如果该元件允许的误差范围大于2.5%，则测量结果符合要求；若允许误差范围小于2.5%，则不符合要求。
