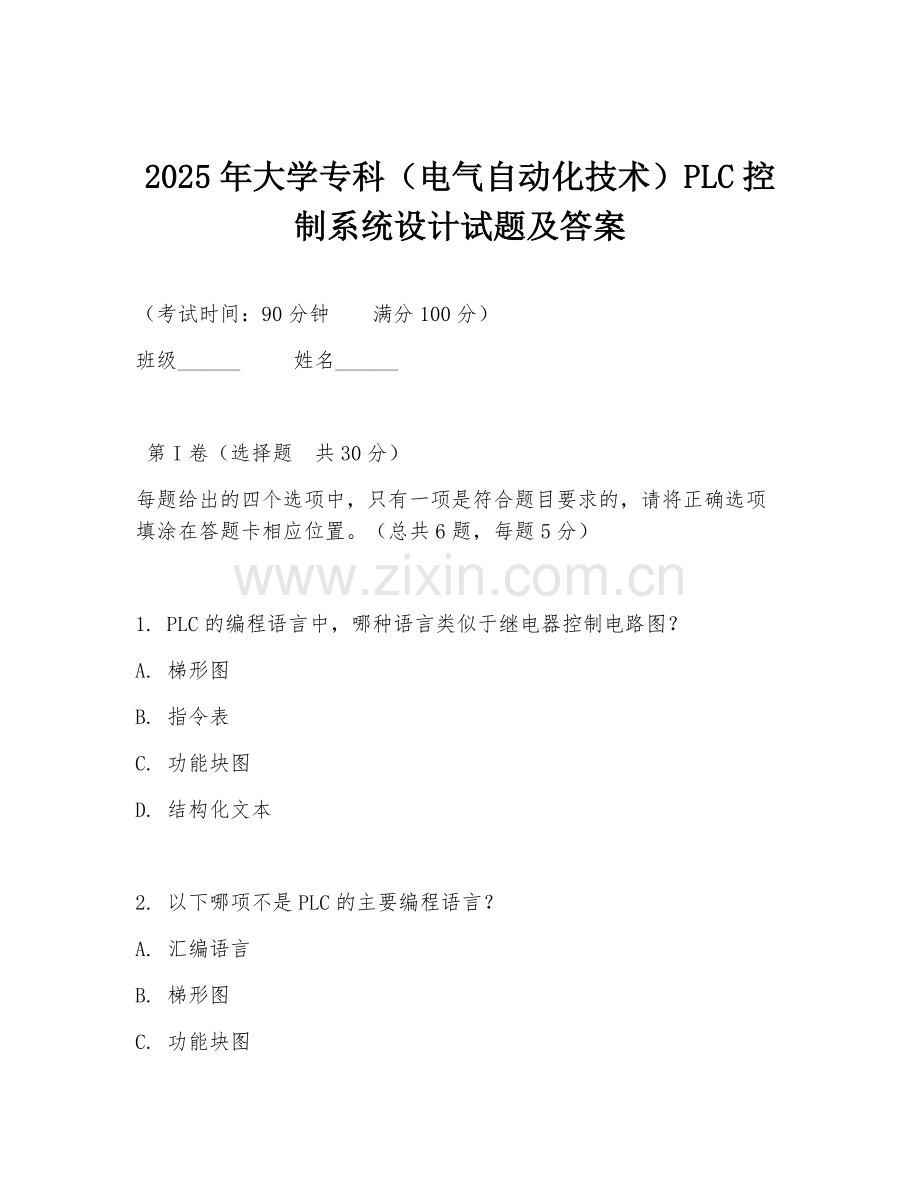

2025年大学专科（电气自动化技术）PLC控制系统设计试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
每题给出的四个选项中，只有一项是符合题目要求的，请将正确选项填涂在答题卡相应位置。（总共6题，每题5分）

1. PLC的编程语言中，哪种语言类似于继电器控制电路图？
A. 梯形图
B. 指令表
C. 功能块图
D. 结构化文本

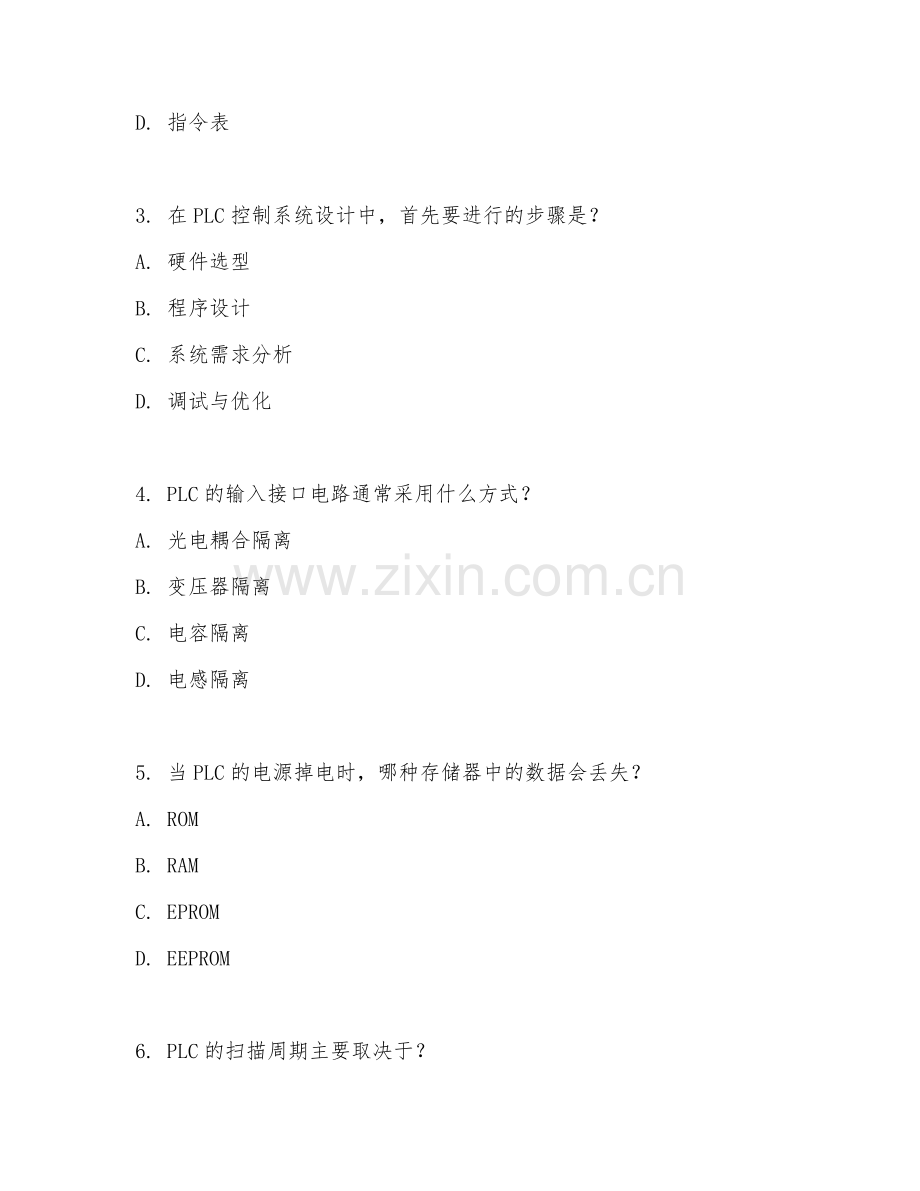

2. 以下哪项不是PLC的主要编程语言？
A. 汇编语言
B. 梯形图
C. 功能块图
D. 指令表

3. 在PLC控制系统设计中，首先要进行的步骤是？
A. 硬件选型
B. 程序设计
C. 系统需求分析
D. 调试与优化

4. PLC的输入接口电路通常采用什么方式？
A. 光电耦合隔离
B. 变压器隔离
C. 电容隔离
D. 电感隔离

5. 当PLC的电源掉电时，哪种存储器中的数据会丢失？
A. ROM
B. RAM
C. EPROM
D. EEPROM

6. PLC的扫描周期主要取决于？
A. CPU的运算速度
B. 输入输出点数
C. 程序的长度
D. 以上都是

第II卷（非选择题 共70分）

填空题（共15分）
请在横线上填写正确答案。（总共5空，每空3分）

1. PLC的编程语言中，梯形图由______、______、______等组成。
2. PLC控制系统设计的基本原则包括可靠性、______、______、______等。

简答题（共20分）
简要回答问题，要求语言简洁、准确。（总共2题，每题10分）

1. 简述PLC控制系统设计的一般步骤。
2. 说明PLC输入输出接口电路的作用及特点。

设计题（共25分）
根据以下要求设计一个简单的PLC控制系统。
有一台三相异步电动机，要求实现正反转控制，并且要有过载保护和短路保护。请画出PLC控制系统的硬件接线图，并编写梯形图程序。（总共1题，25分）

分析题（共10分）
分析以下梯形图程序的功能，并说明其工作过程。

LD X0
OR Y0
ANI X1
OUT Y0

LD X1
OR Y1
ANI X0
OUT Y1

（总共1题，10分）

答案
1. A
2. A
3. C
4. A
5. B
6. D

填空题：
1. 触点、线圈、母线
2. 安全性、经济性、易操作性

简答题：
1. 首先进行系统需求分析，确定控制要求和功能；然后进行硬件选型，包括PLC型号、输入输出设备等；接着进行程序设计；之后进行硬件安装与接线；最后进行调试与优化。
2. 输入接口电路作用是将外部输入信号转换为PLC内部信号，特点是有光电耦合隔离等保护措施。输出接口电路作用是将PLC内部信号转换为外部执行元件所需信号，特点是有多种输出形式，可驱动不同负载。

设计题：硬件接线图：PLC的输入端口接按钮、热继电器常闭触点等；输出端口接交流接触器线圈。梯形图程序：用两个按钮分别控制正反转，热继电器常闭触点串联在正反转控制回路中实现过载保护，熔断器实现短路保护。

分析题：该梯形图程序实现了两个输出Y0和Y1的互锁控制。当X0为ON时，Y0得电；当X1为ON时，Y1得电。同时，X0和X1不能同时为ON，保证了Y0和Y1不会同时输出。工作过程：当按下与X0对应的按钮时，Y0输出；按下与X1对应的按钮时，Y1输出。
