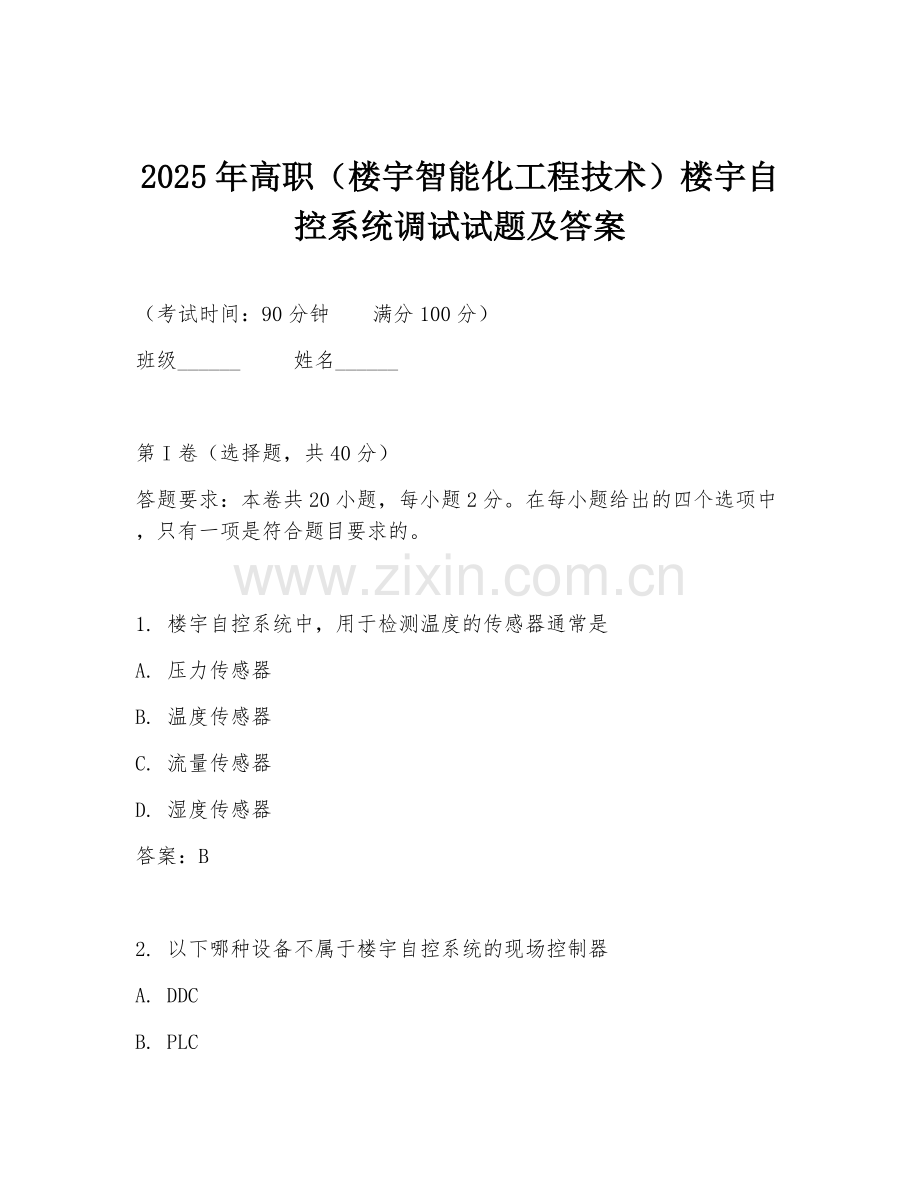

2025年高职（楼宇智能化工程技术）楼宇自控系统调试试题及答案.doc

2025年高职（楼宇智能化工程技术）楼宇自控系统调试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 楼宇自控系统中，用于检测温度的传感器通常是
A. 压力传感器
B. 温度传感器
C. 流量传感器
D. 湿度传感器
答案：B

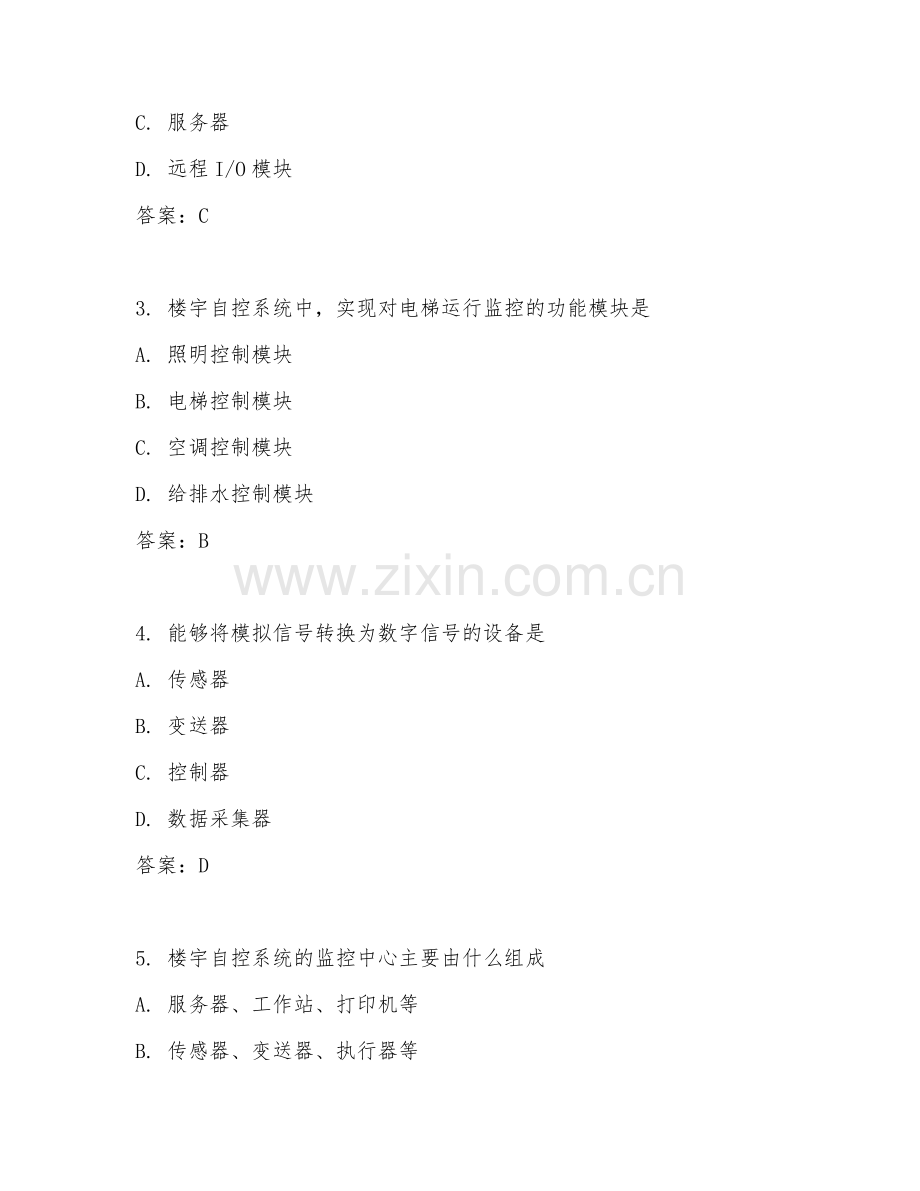

2. 以下哪种设备不属于楼宇自控系统的现场控制器
A. DDC
B. PLC
C. 服务器
D. 远程I/O模块
答案：C

3. 楼宇自控系统中，实现对电梯运行监控的功能模块是
A. 照明控制模块
B. 电梯控制模块
C. 空调控制模块
D. 给排水控制模块
答案：B

4. 能够将模拟信号转换为数字信号的设备是
A. 传感器
B. 变送器
C. 控制器
D. 数据采集器
答案：D

5. 楼宇自控系统的监控中心主要由什么组成
A. 服务器、工作站、打印机等
B. 传感器、变送器、执行器等
C. 现场控制器、远程I/O模块等
D. 网络设备、通信线路等
答案：A

6. 对于楼宇自控系统中的通风系统，主要监控的参数不包括
A. 风速
B. 风量
C. 空气质量
D. 温度
答案：D

7. 以下关于楼宇自控系统的通信协议，说法正确的是
A. 不同厂家的设备通信协议都一样
B. 常用的通信协议有BACnet、Modbus等
C. 通信协议与系统功能无关
D. 通信协议只能用于有线通信
答案：B

8. 楼宇自控系统中，对消防设备进行监控的目的是
A. 提高设备使用寿命
B. 实现节能控制
C. 确保消防安全
D. 方便设备维护
答案：C

9. 用于控制楼宇自控系统中电动阀门的执行器是
A. 电动调节阀
B. 电动蝶阀执行器
C. 风阀执行器
D. 以上都是
答案：D

10. 楼宇自控系统中，数据采集与处理的核心部件是
A. 传感器
B. 控制器
C. 服务器
D. 工作站
答案：B

11. 当楼宇自控系统检测到火灾信号时，会自动执行的操作是
A. 关闭空调系统
B. 打开所有照明
C. 启动消防泵
D. 停止电梯运行
答案：C

12. 以下哪种技术可用于楼宇自控系统的无线通信
A. ZigBee
B. RS485
C. CAN总线
D. 以太网
答案：A

13. 楼宇自控系统中，对给排水系统的监控不包括
A. 水泵的启停控制
B. 水箱水位监测
C. 水质检测
D. 阀门开度控制
答案：C

14. 能够实现对楼宇自控系统进行远程监控的方式是
A. 通过互联网
B. 只能在本地监控
C. 利用蓝牙技术
D. 仅通过串口通信
答案：A

15. 楼宇自控系统中，空调机组的监控参数不包括
A. 回风温度湿度B. 新风量
C. 压缩机功率
D. 室内人员数量
答案：D

16. 以下关于楼宇自控系统的接地，说法错误的是
A. 接地可防止电气设备漏电
B. 接地电阻应符合要求
C. 可以不进行接地
D. 接地系统包括工作接地、保护接地等
答案：C

17. 楼宇自控系统中，用于显示系统运行状态的设备是
A. 传感器
B. 控制器
C. 显示屏
D. 执行器
答案：C

18. 对楼宇自控系统进行编程调试时，主要使用的编程语言是
A. C语言
B. VB
C. 梯形图
D. 以上都可以
答案：C

19. 楼宇自控系统中，智能照明控制的主要目的是
A. 增加照明亮度
B. 实现节能
C. 方便开关灯
D. 提高照明质量
答案：B

20. 以下哪种设备不属于楼宇自控系统的输入设备
A. 按钮
B. 继电器
C. 传感器
D. 开关
答案：B

第II卷（非选择题，共60分）

（一）填空题（共10分）
答题要求：本大题共5小题，每小题2分。请将正确答案填写在题中的横线上。

1. 楼宇自控系统主要由______、______、______和______四部分组成。
答案：监控中心、现场控制器、传感器、执行器

2. 楼宇自控系统中常用的通信介质有______、______、______等。
答案：双绞线、光纤、同轴电缆

3. 消防监控系统是楼宇自控系统的重要组成部分，主要监控______、______、______等消防设备。
答案：火灾报警系统、消防泵、喷淋系统

4. 楼宇自控系统的软件主要包括______软件和______软件。
答案：系统管理、监控组态

5. 智能建筑中，楼宇自控系统实现对建筑物内的______、______、______、______等设备进行自动化监控和管理。
答案：电力、照明、空调、给排水

（二）简答题（共20分）
答题要求：本大题共4小题，每小题5分。简要回答问题。

1. 简述楼宇自控系统的功能。
答案：对建筑物内的电力、照明、空调、给排水、电梯、消防等设备进行自动化监控和管理，实现节能、提高设备运行效率、确保安全等功能。

2. 说明传感器在楼宇自控系统中的作用。
答案：用于检测各种物理量，如温度、湿度、压力、流量等，并将其转换为电信号，为楼宇自控系统提供数据输入。

3. 简述现场控制器的工作原理。
答案：接收传感器传来的信号，进行数据处理和分析，根据预设的控制策略，向执行器发出控制指令，实现对设备的控制。

4. 楼宇自控系统中通信协议的作用是什么？
答案：保证不同设备之间能够准确、稳定地进行数据传输和通信，使楼宇自控系统各部分协调工作。

（三）分析题（共15分）
答题要求：本大题共1小题，15分。请根据所给材料进行分析。

材料：在楼宇自控系统中，对某空调机组进行监控时发现，回风温度偏高，而设定温度为26℃。经检查，空调机组的压缩机运行正常，风机转速也正常。
问题：请分析可能导致回风温度偏高的原因，并提出解决措施。
答案：可能原因：冷冻水流量不足，导致制冷量不够；空调滤网堵塞，影响空气流通；室外机散热不良。解决措施：检查冷冻水系统，确保流量正常；清洗空调滤网；检查室外机散热情况，清理冷凝器等。

（四）案例分析题（共10分）
答题要求：本大题共2小题，每小题5分。请根据所给案例进行分析。

案例：某写字楼的楼宇自控系统在一次暴雨天气中出现部分设备监控异常。经检查，发现是由于雨水倒灌进入了位于地下室的现场控制器。
1. 请分析雨水倒灌对现场控制器可能造成的影响。
答案：可能导致控制器短路、损坏电子元件，使数据丢失或控制指令无法正常发出，进而影响相关设备的监控和控制。
2. 针对此情况，提出预防和解决措施。
答案：预防措施：对现场控制器做好防水密封措施，提高其安装位置的防水等级。解决措施：清理现场控制器，更换损坏的元件，进行数据恢复和调试，确保设备正常运行。

（五）设计题（共5分）
答题要求：本大题共1小题，5分。请根据要求进行设计。

设计一个简单的楼宇自控系统对某小型办公楼的照明控制方案，要求能够实现分区控制和定时控制功能。
答案：将办公楼划分为不同区域，如办公区、走廊、会议室等。在每个区域设置智能照明配电箱，安装智能开关。通过楼宇自控系统的监控中心，设置不同区域的照明定时开关时间，如办公区正常工作时间全亮，午休时间部分关闭；走廊根据人流情况自动调光；会议室根据使用情况控制照明开关。可通过现场控制器或手机APP远程操作实现分区控制和定时控制。
