CHA1 土的三相组成.ppt

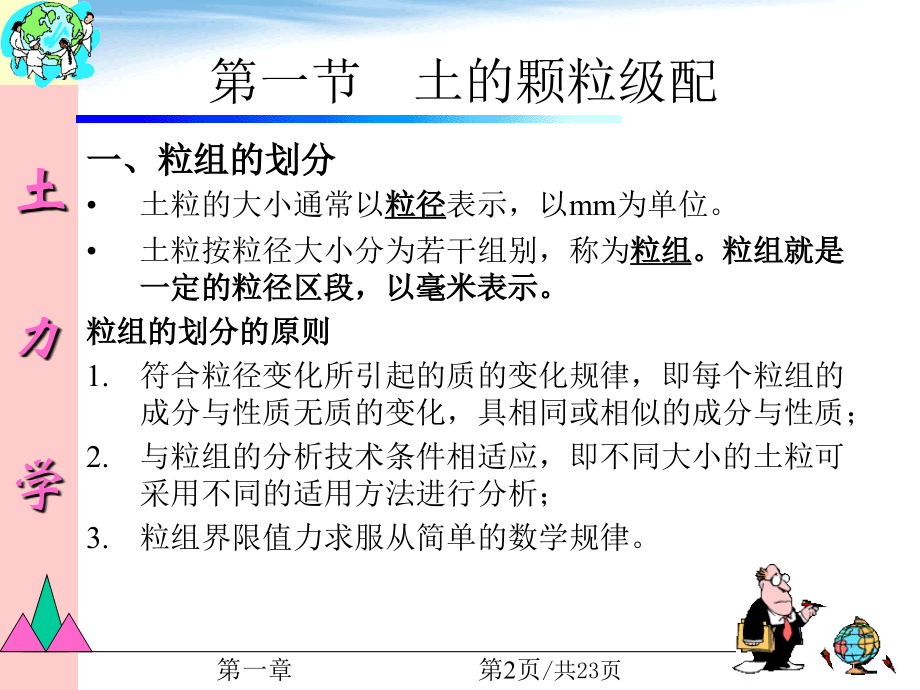

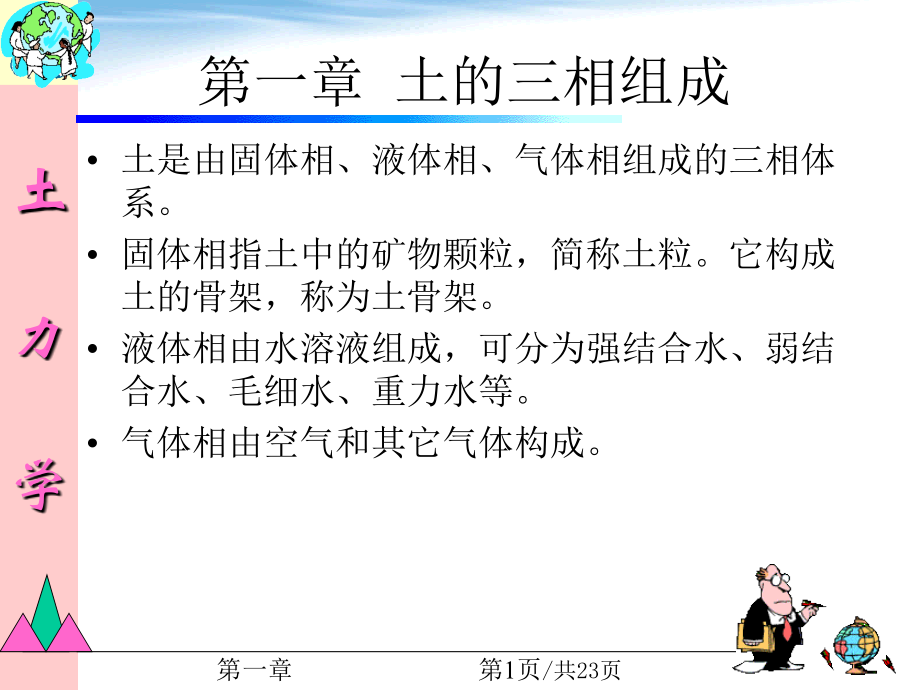

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,土,力,学,第一章 土的三相组成,土是由固体相、液体相、气体相组成的三相体系。,固体相指土中的矿物颗粒，简称土粒。它构成土的骨架，称为土骨架。,液体相由水溶液组成，可分为强结合水、弱结合水、毛细水、重力水等。,气体相由空气和其它气体构成。,第一章 第,1,页,/,共,23,页,第一节 土的颗粒级配,一、粒组的划分,土粒的大小通常以,粒径,表示，以,mm,为单位。,土粒按粒径大小分为若干组别，称为,粒组,。粒组就是一定的粒径区段，以毫米表示。,粒组的划分的原则,符合粒径变化所引起的质的变化规律，即每个粒组的成分与性质无质的变化，具相同或相似的成分与性质；,与粒组的分析技术条件相适应，即不同大小的土粒可采用不同的适用方法进行分析；,粒组界限值力求服从简单的数学规律。,第一章 第,2,页,/,共,23,页,表,1-1,土的粒组划分方案,粒组统称,粒组名称,粒径,d,范围（,mm,）,分析方法,主 要 特 征,巨 粒,漂石（块石）粒,d200,直接测定,透水性很大，压缩性极小，颗粒间无粘结，无毛细性。,卵石（碎石）粒,60,d200,粗粒,砾粒,粗砾,20,d60,筛,分,法,透水性大，压缩性小，无粘性，有一定毛细性。,细砾,2,d20,砂粒,粗砂,0.5,d2,中砂,0.25,d0.5,细砂,0.075,d0.25,细粒,粉粒,0.0050.1mm,）,静水沉降分析法,（适用于粉土和粘性土，,d2,2-0.5,0.5-0.25,0.25-0.075,0.075-0.005,0.005,1,28,10,15,20,10,17,2,10,40,25,15,10,3,5,10,20,15,20,30,第一章 第,6,页,/,共,23,页,颗粒级配累积曲线,（图解法）,横坐标采用对数坐标，表示,土颗粒直径,，单位,mm,；,纵坐标为小于某粒径土的,累积含量,，用百分比表示。,土的粗细常用,平均粒径,（,mm,）,d,50,表示，,d,50,指土中大于或小于此粒径的土粒含量均占,50,。,第一章 第,7,页,/,共,23,页,特征粒径,d,10,有效粒径,（,d,e,）；,d,50,平均,粒径；,d,30,、,d,60,限制粒径,。,颗粒级配累积曲线,第一章 第,8,页,/,共,23,页,土的不均匀系数,Cu,C,u,=,d,60,/,d,10,Cu5,的土称为级配良好的非均粒土。,土的曲率系数,Cc,Cc=13,时，为级配连续；,Cc,3,时，,级配不连续。,第一章 第,9,页,/,共,23,页,四、土按颗粒级配的分类,粗粒土,：,土中粒径,0.075,mm,的质量超过全部质量的,50%,。,细粒土,：,土中粒径,0.075,mm,的质量小于全部质量的,50%,。,岩土工程勘察规范,中的分类法：,将粒径,2,mm,的质量超过,50%,的称为,碎石土,；,将粒径,2,mm,的质量小于,50,而大于,0.075,mm,的质量超过,50%,的称为,砂土,；,将大于,0.075,mm,的质量小于,50%,的定为,粉土或粘性土,。,碎石土、砂土和粉土又称为,无粘性土,。,第一章 第,10,页,/,共,23,页,粘土矿物,无定形氧化物胶体,可溶盐,土的矿物成分,原生矿物,石英、长石、云母等,次生矿物,有机质,第二节 土的矿物成分,一、土中矿物类型及特性,第一章 第,11,页,/,共,23,页,原生矿物,是岩石经物理风化破碎但成分没有发生变化的矿物碎屑。,原生矿物,颗粒一般都较粗大，它们,主要存在于卵、砾、砂、粉各粒组中,。,次生矿物,是原生矿物在一定气候条件下经化学风化作用，使其进一步分解而形成一些颗粒更细小的新矿物。,粘土矿物是主要的次生矿物,，,是组成粘粒的主要矿物成分。,粘土矿物中分布较广且对土性质影响较大的是,蒙脱石、高岭石和伊利石,(,或水云母,),三种。,第一章 第,12,页,/,共,23,页,粘土矿物的类型,高岭石,晶层之间连结牢固，水不能自由渗入，故其亲水性差，可塑性低，胀缩性弱；,蒙脱石,则反之，晶胞之间连结微弱，活动自由，亲水性强，胀缩性亦强；,伊利石（水云母）,的性质介于二者之间。,第一章 第,13,页,/,共,23,页,二、矿物成分与粒组之间的关系,粒径大于,0.075,mm,的各粒组，均由原生矿物所构成,，其中漂石粒、卵石粒、砾粒，其粒径往往大于矿物颗粒，多数是由母岩碎屑构成，一般具有的多矿物结构，,砂粒与原生矿物颗粒大小近似，往往是由单矿物组成，以石英最为常见。,粉粒组由原生矿物与次生矿物混合组成,，其中以石英为主，其次为高岭石及难溶盐。,粘粒组主要由不可溶性次生矿物与腐植质组成,，有时也含难溶盐，其中粘土矿物是最常见的矿物。,第一章 第,14,页,/,共,23,页,第三节 土中的水,一、土中水的类型与特性,土中的水,矿物成分水,结合水,重力水,毛细水,结晶水,孔隙水,自由水,弱结合水,强结合水,第一章 第,15,页,/,共,23,页,二、土粒与水的相互作用,1,、,土粒的比表面积,定义单位质量或单位体积土颗粒所拥有的表面积称为比表面积。即,第一章 第,16,页,/,共,23,页,2,、粘粒的带电性质,土中的粘土颗粒在电场中向阳极泳动的现象称为,电泳,。而土中的液体渗向阴极，称为,电渗,。这两种现象是同时发生的，称为,电动现象,。,粘粒表面产生电荷的原因：,1,、选择性吸附；,2,、表面分子的离解；,3,、同晶替换,第一章 第,17,页,/,共,23,页,3,、粘粒双电层,颗粒表面的负电荷构成电场的内层,（决定电位层）,。水中被吸引在颗粒表面的阳离子和定向排列的水分子构成电场的外层,（反离子层）,。合称,双电层,。,第一章 第,18,页,/,共,23,页,受颗粒表面电场作用力吸引而包围在颗粒周围，不传递静水压力不能任意流动的水，称为,结合水,。,从水分子的角度讲，双电层的外层就是结合水层。,结合水,弱结合水：是一种粘滞水膜，是粘性土在一定含水量范围内具可塑性的原因,强结合水：性质接近与固体，具蠕变性，略高于,100,可蒸发,反离子层,第一章 第,19,页,/,共,23,页,第四节 土的结构,土的结构,是指组成土的土粒大小、形状、表面特征，土粒间的连结关系和土粒的排列情况，其中包括颗粒或集合体间的距离、孔隙大小及其分布特点。,一、土粒间的连结关系,1,接触连结,，是指颗粒之间的直接接触，接触点上的连结强度主要来源于外加压力所带来的有效接触压力。这种连结方式在砂土、粉土中或近代沉积土中普遍存在。,2,胶结连结,，是指颗粒之间存在着许多胶结物质，将颗粒胶结连结在一起。,3,结合水连结,，是指通过结合水膜而将相邻土粒连结起来的连结形式，又叫水胶连结，这种连结在一般粘性土中普遍存在。,4,冰连结,第一章 第,20,页,/,共,23,页,二、土的结构类型,（一）巨粒土与粗粒土的结构类型,粗粒土的结构主要为,单粒结构,。根据颗粒间的排列接触关系可分为,松散结构,和,密实结构,。,由于粗、细颗粒含量的不同，有,粗石状结构,和,假斑状结构,两种不同的结构形态。,粗石状结构,的土具有较高的强度，而其透水性则取决于粒间孔隙的充填程度及充填物的性质。,假斑状结构,土的性质主要取决于组成土的细粒物质的特点。,第一章 第,21,页,/,共,23,页,（二）细粒土的结构类型,细粒土颗粒细小，细粒土一般为,团聚结构,（海绵状结构或蜂窝状结构）。,细粒土的团聚结构按土粒均匀与否可分为均粒和非均粒两种类型。,均粒团聚结构,又分为蜂窝状和絮状结构。,非均粒团聚结构,是由粉粒和砂粒之间充满粘粒团聚体所形成的结构。,第一章 第,22,页,/,共,23,页,三、粘性土的灵敏度和触变性,土的灵敏度,：以同一种土的原状土强度与经过重塑（含水量不变、土的结构彻底破坏）后的强度之比。,土的触变性,：当扰动停止后，饱和粘性土的抗剪强度随时间而逐渐增大的性质。,第一章 第,23,页,/,共,23,页,
