第四章电子经纬仪的结构、角度观测与检验1.ppt

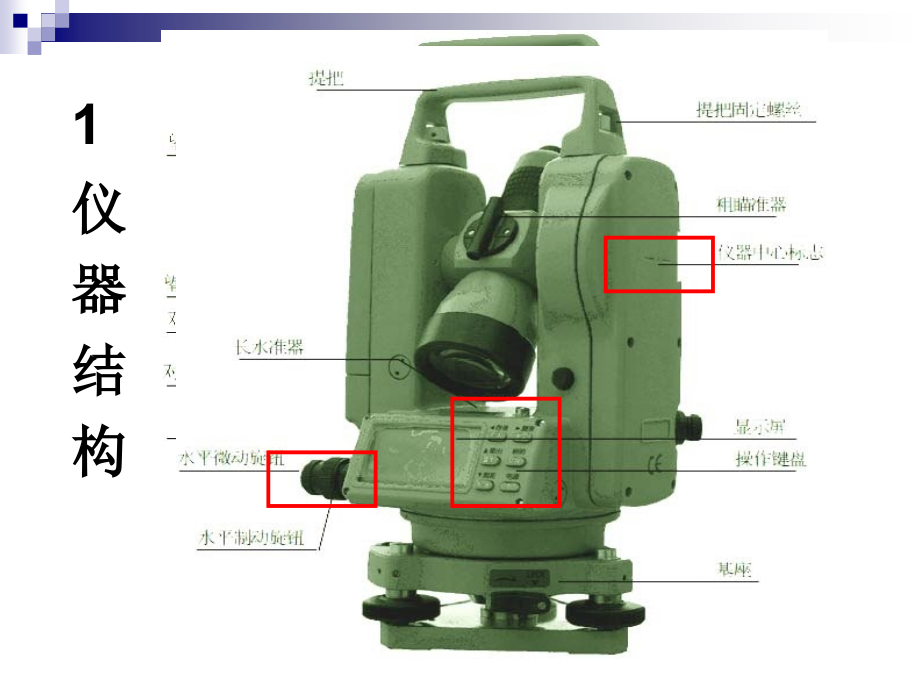

*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第四章,电子经纬仪的结构、角度观测与检验,第1节 仪器结构与操作键盘作用,三鼎,DT,系列,第,1,节 经纬仪结构与 键盘功能,1,仪,器,结,构,2,、,键盘功能与信息显示,键盘符号与功能,左,/,右：,显示,左旋,/,右旋水平角选择键,。连续按键，交替显示。,存储：,存储键。切换模式下按此键，当前角度,闪烁两次,，当前角度数据,存储,到内存中。,：在特种功能模式中按此键，显示屏中的,光标左移,。,锁定：,水平角锁定键。按此键,两次,，水平角,锁定,；,再,按,一次,则,解除,。,复测：复测键。切换模式下按此键进入,复测,状态。,：,在特种功能模式中按此键，显示屏中的,光标右移,。,置零：,水平角置零键。按此键,两次,，水平角,置零,。,输出：输出键。切换模式下按此键，,输出,当前,角度到串口,。,：减量键。在特种功能模式中按此键，显示屏中的,光标,可向,上移,动或,数字,向下,减少,。,切换：,模式转换键。,连续按键,，,交替,进入一种模式，执行键上或面板标示功能。特种功能模式中按此键，,退出,或者,确定,。,照明：望远镜十字丝和显示屏照明键。,长按,（,3,秒）切换,开灯,；,再长按,（,3,秒）则,关,。,角,/,坡：,竖直角,和,斜率百分比,显示转换键。连续交替显示。,测 距：,测距键。在,切换模式,下，按此键每秒跟踪测距一次，精度至,0.01m,（,连接测距仪有效,）。,连续按,此键则,交替,显示,斜距，平距，高差，角度,。,：增量键。在特种功能模式中按此键，显示屏中的,光标,可向,上移,动或,数字,向上,增加,。,电源：,电源开关键。按键开机；按键,大于,2,秒,则,关机,。,3,、信息显示符号,中间,两行各,8,个数位显示角度或距离,观测结果,数据或,提示,字符串。,左右,两侧所示的符号或字母表示数据的,内容,或采用的,单位名称,。,第,2,节 水平角的测量,1,、打开或关闭电源,按住电源键至显示屏显示全部符号，电源打开。,2,秒后显示出水平角值，即可开始测量水平角。,按电源键,大于,2,秒,至显示屏显示,OFF,符号后松开，显示消失，电源关闭。,注：,（,1,）开启电源显示的水平角为仪器内存的,原角值,；,（,2,）若设置了“自动断电”功能，,30,或,10,分钟,内不进行任何操作，仪器会自动关闭电源并将水平角自动存储起来。,2,、竖盘指标归零（垂直置零）,开启电源后如果显示“,b,”,，提示仪器的竖轴不垂直，将仪器,精确整平,后“,b”,消失。,仪器精确置平后开启电源，直接显示竖盘角值。,当望远镜通过水平视线时将指示竖盘指标归零，显示出竖盘角值。仪器可进行水平角及竖直角测量。,3,、,盘左盘右观测：,4,、水平角置零,将望远镜十字丝中心照准目标,A,后，按置零键两次，使水平角读数为“,00000”,。,注：,（,1,）置零键,只对水平角有效,。,（,2,）,除已锁定,状态外，任何时候水平角均可置零。,（,3,）若在操作过程中,误按,置零键盘，只要不按第二次就没关系，当,鸣响停止,便可继续以后的操作。,5、水平角测量（观测右角）,(1),按住,电源键,至显示屏显示全部符号精确整平仪器使,“b”消失,将仪器置为,盘左,按“,左/右,”按钮将水平角切换为,右旋,将垂直角置为90。,A,B,(,3,),顺时针,方向转动照准部，以十字丝中心,照准目标B,时显示的即为A、B之间的水平角。,（如有C、D等目标则继续以顺时针方向转动照准部依次照准目标并记录其水平角直至完成上半测回。）,(,2,),顺时针,方向转动照准部,以十字丝中心,照准目标A,按,两次置零,键,目标A的水平角度设置为00000，作为水平角起算的零方向。,(,4,),上半测回,最后,一个目标观测,完毕,后，将仪器置为,盘右,，,逆时针,依次以十字丝中心照准目标直至返回,A点,。下半测回完成。,观测左角：按,左,/,右键,后，水平角设置成左旋测量方式。当测量角度为左角时，需将其切换，再,逆时针,方向转动照准部（,水平左,），进行水平角的测量，观测步骤同观测右角相同。,6,、水平角锁定与解除,按,锁定键两次,即可。水平角被锁定后，显示,“,锁定,”,符号，再转动仪器水平角也不发生变化。当照准至所需方向后，,再按,锁定键,一次,，,解除,锁定功能，此时仪器照准方向的水平角就是原锁定的水平角值。,注,：,（,1),锁定键,对竖直角,或,距离无效,。,(2),若在操作过程中,误按,锁定键，只要不按第二次就没有关系，当,鸣响停止,便可继续以后的操作。,7,、角度输出与存储功能,开机进入测角模式后，先按,切换键,进入第二功能选择模式，然后按,输出键,选择输出当前角度到串口或电子手簿,(,波特率设置为,1200),，输出成功后仪器会,显示“,-”,一秒,，表示仪器已经将当前角度输出到了串口或电子手簿。,开机进入测角模式后，先按,切换键,进入第二功能选择模式，然后按,存储键,选择存储角度，此时当前角度将,闪烁两次,，表示将当前角度存入了内存中。如果想再次存储角度，调整好角度后，再次按存储键即可。,8,、重复角度测量,1.,圆水准器,检验,在,水准管严格居中,基础上，检查圆水准器是否居中，如不居中，则需校正。,校正,若水泡不居中，用,校正针或内六角搬手,调整气泡下放的校正螺丝使气泡居中。校正时，应,先松开气泡偏移方向对面的校正螺丝,（,1,或,2,个），然后,拧紧偏移方向的其余校正螺丝,使气泡居中。气泡居中时，三个校正螺丝的紧固力均应一致。,第,3,节 检验与校正,2,、长水准器,检验：,(1),旋转仪器照准部让,长水准器与任意两个脚螺旋连线平行，调整,这两个,脚螺旋,，使长水准器,气泡居中,。调整两个脚螺旋时，旋转,方向应相反,。,(2),将,照准部转动,90,，用另一脚螺旋使长水准器气泡居中。,(3),重复和,，使长水准器在该两个位置上气泡都居中。,(4),在,的位置将照准部转动,180,，如果气泡居中并且照准部转动至任何方向气泡都居中，则长水准器安置正确且仪器已整平。,校正：,(1),在,检验的（,4,）,位置，若长水准器的气泡偏离了中心，先用,与长水准器平行的脚螺旋,进行调整，,使气泡向中心移近一半的偏离量,。,(2),剩余的一半用校正针,对水准器校正螺丝进行调整。,(3),将仪器,旋转,180,，检查气泡是否居中。如果气泡仍不居中，重复上述步骤，直至气泡居中。,(4),将,仪器旋转,90,，用,第三个脚螺旋调整气泡居中,。重复检验与校正步骤直至照准部转至任何方向气泡均居中为止。,3,、望远镜分划板倾斜,检验,(1),整平仪器后一望远镜视线上,选定一目标点,A,，用分划板,十字丝中心照准,A,并固定水平和垂直制动旋钮,。,(2),转动望远镜垂直微动旋钮，使,A,点移动至视场的边沿（,A,点）,。,(3),若,A,点是沿十字丝的竖丝移动，即,A,点仍在竖丝之内的，则十字丝不倾斜不必校正。,校正,(1),首先,取下,位于望远镜目镜与调焦旋钮之间的分划板座,护盖，,便看见四个分划板座固定螺丝。,(2),用螺丝刀均匀地,旋松该四个固定螺丝,，绕视准轴旋转分划板座，,使,A,点落在竖丝的位置上,。,(3),均匀,旋转紧固螺丝,，再用上述方法检验校正结果。,(4),将,护盖安装,回原位。,4.,视准轴与横轴的垂直度（,2C,）,检验,(1),距离仪器,同高,的远处,设置目标,A,，精确整平仪器并打开电源。,(2),在,盘左,位置将望远镜,照准目标,A,，读取,水平角,（例：水平角,L=101310,）。,(3),松开垂直及水平制动旋钮中转望远镜，旋转照准部,盘右照准同一,A,点（照准前应旋紧水平及垂直制动旋钮）并读取,水平角,（例：水平角,R=1901340,）。,(4),2C=L,（,R180,）,=3020,，需校正。,校正,(1),用,水平微动旋钮,将水平角读数调整到,消除,C,后的正确读数：,R+C=190134015=1901325,。,(2),取下,位于望远镜目镜与调焦旋钮之间的,分划板座护盖,，,调整,分划板,水平左右两个校正螺丝,，先松一侧后紧另一侧的螺丝，移动分划板使十字丝中心,照准目标,A,。,(3),重复检验步骤，校正至,|2C|20,符合要求为止。,(4),将护盖安装回原位。,5.,竖盘指标零点自动补偿,检验,(1),安置和整平仪器后，使,望远镜的指向和仪器中心与任一脚螺旋的联线相一致,，旋紧,水平制动,旋钮。,(2),开机,后指示,竖盘指标零点,，旋紧,垂直制动,旋钮，仪器显示当前望远镜指向的竖直角值。,(3),朝一个方向,慢慢转动,脚螺旋至,10mm,（圆周距）左右时，显示的竖直角由相应随着变化到消失出现”,b,”,信息，表示仪器竖轴倾斜已大于,3,，超出竖盘补偿器的设计范围。当,反向旋转,脚螺旋复原时，仪器,又,复现竖直角,（在临界位置可反复实验观其变化），表示竖盘补偿器工作正常。,校正：送厂检修。,6.i,角和竖盘指标零点设置,检验,(1),安置整平好仪器后开机，将望远镜,照准任一清晰目标,得竖直角,盘左读数,L,。,(2),中转,望远镜,再照准,A,，得竖直角,盘右读数,R,。,(3),若竖直角天顶为,0,，则,I=(L+R 360)/2,；若竖直角水平为,0,，则,I=(L+R 180)/2,或,（,L+R-540,）,/2,(4),若,|I|10,，则需对竖盘指标零点重新设置。,校正（竖盘指标零点设置）,校正（竖盘指标零点设置）,(1),整平仪器后，按住,置零键,开机，,三声蜂鸣,后松开按键，显示：,(2),转动仪器,精确照准,与,仪器同高,的远处任一清晰稳定,目标,A,，按,置零键,，显示：,(3),中转望远镜，盘右,精确照准同一,目标,A,，按,置零键,，设置完成，仪器返回测角模式。,(4),重复检验步骤重新测定指标差（,I,）。若指标差仍不符合要求，则应检查校正的前几步操作是否有误，目标照准是否准确等，按要求再重新进行设置。,(5),经反复操作仍不符合要求时，应送厂检修。,7.,光学对中器,检验,(1),将仪器安置到三脚架上，在一张白纸上画一个,十字交叉,并放在,仪器正下方,的地面上。,(2),调整好光学对中器的焦距后，,移动白纸,使,十字丝交叉位于视场中心,。,(3),转动脚螺旋，使对中器的,中心标志与十字交叉点重合。,(4),旋转照准部，,每转,90,，观察,对中点的中心标志与十字交叉点的,重合度,。,(5),如果照准部旋转时，光学对中器的中心标志一直与十子交叉点重合，则不必校正。,校正,(1),将光学对中器目镜与调焦旋钮之间的改正螺丝,护盖,取下。,(2),固定好十字交叉白纸并在纸上,标记,出仪器,每旋转,90,时对中器中心标志落点,。,(3),用,直线连接对角点,AC,和,BD,，两直线交点为,O,。,(4),用,校正针调整对中器的四个校正螺丝，使对中器的中心目标与,O,点重合,。,(5),重复检验步骤（,4,），检查校正至符合要求。,(6),将护盖安装回原位。,实验六：电子经纬仪水平角观测,1,、测站点（,A,）自选，观测点选,3,个目标（附近建筑物上明显标志）。,2,、每人观测三测回。,3,、方法与限差按,J6,光学经纬仪所讲要求。,4,、每人做,7,项仪器检验。,时间：,4,月,30,日,1,、,2,、,3,、,4,节,5,月,2,日,1,、,2,、,5,、,6,节,
