一、初中物理欧姆定律问题

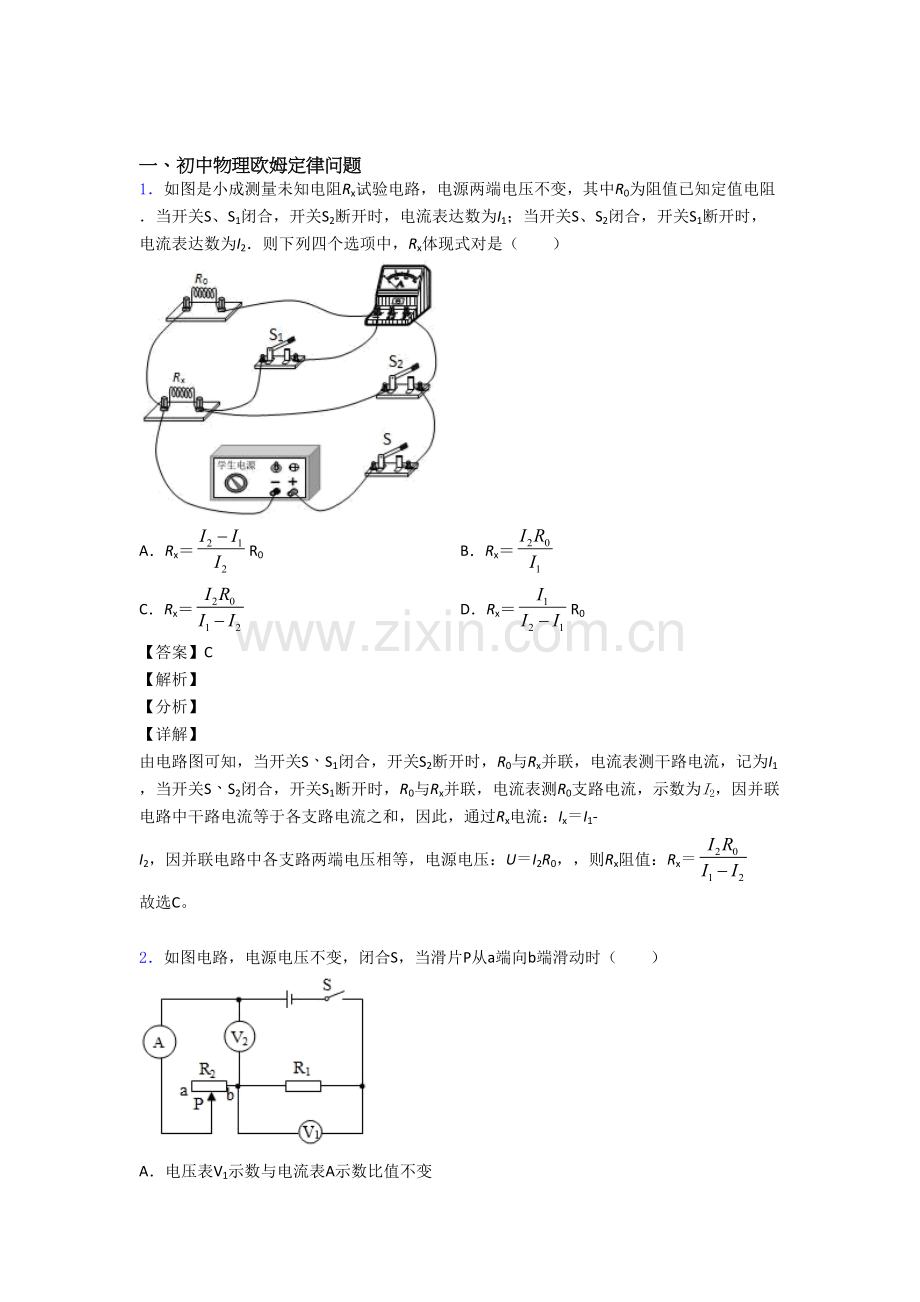

1．如图是小成测量未知电阻Rx试验电路，电源两端电压不变，其中R0为阻值已知定值电阻．当开关S、S1闭合，开关S2断开时，电流表达数为I1；当开关S、S2闭合，开关S1断开时，电流表达数为I2．则下列四个选项中，Rx体现式对是（ ）
A．Rx＝R0 B．Rx＝
C．Rx＝ D．Rx＝R0
【答案】C
【解析】
【分析】
【详解】
由电路图可知，当开关S、S1闭合，开关S2断开时，R0与Rx并联，电流表测干路电流，记为I1，当开关S、S2闭合，开关S1断开时，R0与Rx并联，电流表测R0支路电流，示数为I2，因并联电路中干路电流等于各支路电流之和，因此，通过Rx电流：Ix＝I1-I2，因并联电路中各支路两端电压相等，电源电压：U＝I2R0，，则Rx阻值：Rx＝
故选C。
2．如图电路，电源电压不变，闭合S，当滑片P从a端向b端滑动时（ ）
A．电压表V1示数与电流表A示数比值不变

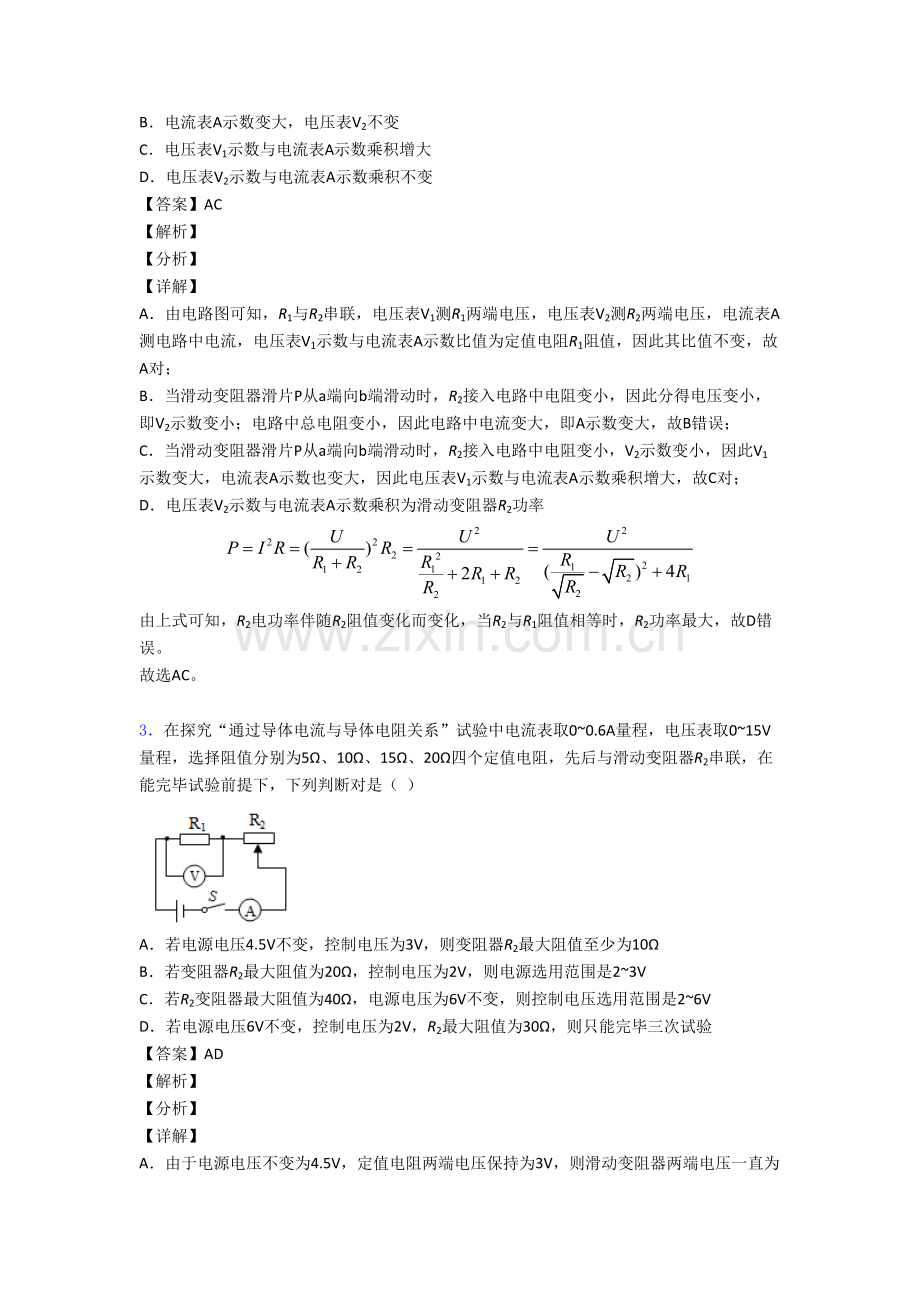

B．电流表A示数变大，电压表V2不变
C．电压表V1示数与电流表A示数乘积增大
D．电压表V2示数与电流表A示数乘积不变
【答案】AC
【解析】
【分析】
【详解】
A．由电路图可知，R1与R2串联，电压表V1测R1两端电压，电压表V2测R2两端电压，电流表A测电路中电流，电压表V1示数与电流表A示数比值为定值电阻R1阻值，因此其比值不变，故A对；
B．当滑动变阻器滑片P从a端向b端滑动时，R2接入电路中电阻变小，因此分得电压变小，即V2示数变小；电路中总电阻变小，因此电路中电流变大，即A示数变大，故B错误；
C．当滑动变阻器滑片P从a端向b端滑动时，R2接入电路中电阻变小，V2示数变小，因此V1示数变大，电流表A示数也变大，因此电压表V1示数与电流表A示数乘积增大，故C对；
D．电压表V2示数与电流表A示数乘积为滑动变阻器R2功率
由上式可知，R2电功率伴随R2阻值变化而变化，当R2与R1阻值相等时，R2功率最大，故D错误。
故选AC。
3．在探究“通过导体电流与导体电阻关系”试验中电流表取0~0.6A量程，电压表取0~15V量程，选择阻值分别为5Ω、10Ω、15Ω、20Ω四个定值电阻，先后与滑动变阻器R2串联，在能完毕试验前提下，下列判断对是（ ）
A．若电源电压4.5V不变，控制电压为3V，则变阻器R2最大阻值至少为10Ω
B．若变阻器R2最大阻值为20Ω，控制电压为2V，则电源选用范围是2~3V
C．若R2变阻器最大阻值为40Ω，电源电压为6V不变，则控制电压选用范围是2~6V
D．若电源电压6V不变，控制电压为2V，R2最大阻值为30Ω，则只能完毕三次试验
【答案】AD
【解析】
【分析】
【详解】
A．由于电源电压不变为4.5V，定值电阻两端电压保持为3V，则滑动变阻器两端电压一直为1.5V，根据串联电路电压之比等于电阻之比可知
则当定值电阻接入阻值最大为20Ω时，对应滑动变阻器接入阻值最大，为
故A对；
B．控制电压为2V，则电源电压最小为2V，此时滑动变阻器在整个试验接入阻值均为0，由串联分压可知，当定值电阻换用最大阻值时，滑动变阻器接入阻值越大，此时电源电压越大，则当定值电阻接20Ω，滑动变阻器滑到20Ω时，此时电源电压最大，此时电压之比等于电阻之比，则滑动变阻器两端电压也为2V，则最大电压为4V，则电源选用范围是2~4V，故B错误；
C．由于一直保证定值电阻两端电压不变，则当换用更大阻值定值电阻时，由串联分压可知，滑动变阻器接入阻值应对应增大，则当定值电阻接入最大阻值时，滑动变阻器滑到最大阻值处，可使定值电阻电压最小，此时电流为
则定值电阻两端最小电压为
由于电流表量程为0~0.6A，则电流最大为0.6A，当定值电阻阻值最小时，电流最大，则最大电压为
综合范围为2~3V，故C错误；
D．由于电源电压不变为6V，定值电阻两端电压保持为2V，则滑动变阻器两端电压一直为4V，根据串联电路电压之比等于电阻之比可知
则当滑动变阻器接入阻值最大为20Ω时，对应可进行试验最大阻值，为
则只能进行前三次试验，故D对。
故选AD。
4．仅将灯、连接在电压为电源上，此时两灯均发光；已知灯电阻为，测得通过灯电流为，则下列判断对是（电源电压保持不变，和电阻不随温度变化）（ ）
A．电阻也许为
B．和电阻之比也许为
C．通过和中电流之比也许为
D．和两端电压之比也许为
【答案】BCD
【解析】
【分析】
【详解】
A．是电流与电压比值，由得，，故不也许是电阻，故A不符合题意；
C．若两电阻串联：根据串联电路各处电流都相等，通过L1和L2中电流之比为1:1，故C符合题意；
D．由欧姆定律可知，灯L1电压为，根据串联电路电压规律，灯L2中电压为
根据分压原理，L1和L2电阻之比等于电压之比，即为，故D符合题意；
B．若两灯并联，根据并联电路电压规律和欧姆定律，L2电阻是
则L1和L2电阻之比为
故B符合题意。
故选BCD。
5．在图甲所示电路中，电源电压不变，R0为定值电阻，滑动变阻器滑片P从a端移到b端过程中，电压表与电流表达数变化规律如图乙所示。下列说法对是（ ）
A．电源电压为4.0V
B．定值电阻R0阻值为8Ω
C．滑动变阻器调整范围为0﹣20Ω
D．当滑片P位于b端时，电路总功率最大
【答案】C
【解析】
【分析】
【详解】
电路为定值电阻与滑动变阻器串联电路，电压表测量滑动变阻器两端电压，当滑片P位于a端时，滑动变阻器接入阻值为0Ω，电路为定值电阻简单电路，则电压表达数为0V，由乙图可知此时电流为0.6A，则由欧姆定律可求电源电压为
U=I1R0=0.6A×R0
当滑片P位于b端时，滑动变阻器所有接入电路，由串联分压可知此时对应电压最大，由乙图可知此时电压表达数为4V，电流表达数为0.2A，则可求滑动变阻器最大阻值及电源电压为
U=U0+U滑=0.2A×R0+4V
联立求解可得电源电压为6V，电阻R0阻值为10Ω，由于电源电压不变，则由 可知，当电路电阻最小时，电路总功率最大，即滑片位于a端，综合可知，故选C。
6．运用如图甲所示电路探究电流和电阻关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω定值电阻R连入电路，按试验规定测得通过各定值电阻电流描绘出如图乙所示图像，则下列判断对是
A．试验中电压表示数保持1V不变
B．当R电阻为10Ω时，通过R电流为0.5A
C．滑动变阻器连入电路阻值范围为0-25Ω
D．将R从5Ω换成10Ω后，应将滑片向右移
【答案】D
【解析】
【详解】
A．探究电流与电阻关系时，应控制电阻两端电压不变，由图象可知，电流与电阻之积（即R两端电压）：
，
即电压表达数保持2.5伏不变，故A错误；
B．由图象可知：当电阻为10Ω时，电流为0.25A，故B错误；
C．由图乙知，电流最大为0.5A时，对应定值电阻为5Ω，由欧姆定律和串联电路规律可得，变阻器连入电路中电阻：
；
由图乙知，电流最小为0.1A时，对应定值电阻为25Ω，由欧姆定律和串联电路规律可得，此时变阻器连入电路中电阻：
；
因此，滑动变阻器阻值变化范围为1Ω～5Ω，故C错误；
D．将R从5Ω换成10Ω后，电路总电阻变大， 由 可知，电路中电流变小，由U=IR可知滑动变阻器两端电压变小，因串联电路中总电压等于各分电压之和，因此，R 两端电压变大，要使R两端电压不变（即R电压减小为本来电压值），应减小电路中电流，增大变阻器接入电路中电阻，即滑片P向右移，故 D对。
7．如图所示，间电压恒定，为定值电阻，滑动变阻器最大阻值为欧．当滑动变阻器滑片处在端时，电流表达数为安；当滑片处在中点时，电流表达数为安，则间电压是
A．伏 B．伏 C．伏 D．伏
【答案】D
【解析】
【详解】
R1与滑动变阻器R2并联，设MN间电压为U，根据并联电路电流关系，
则……………….①
………………②
联立①②，将R2=20Ω代入，解得 U=3V。故D对为答案．
8．如图所示，电源电压保持不变。闭合开关S后，当移动滑动变阻器R2滑片P位置时电流表A1示数与电流表A2示数比值变大，则( )
A．电压表V示数与电流表A1示数比值变小
B．只有电压表V示数不发生变化
C．电压表V示数与电流表A2示数比值变小
D．电压表V示数与电流表A2示数乘积变小
【答案】D
【解析】
【详解】
从图中可以看到，这是一种并联电路，当移动滑动变阻器R2滑片P位置时，电阻R1两端电压大小等于电源电压，大小不变，电阻阻值不变，那么根据可知，流过电阻R1电流大小不变，即电流表A1示数不变，而电流表A1示数与电流表A2示数比值变大，这阐明了电流表A2示数在变小，根据可知，电阻R2阻值在变大；
A．电压表V示数等于电源电压大小，即示数大小不变，由上述可知电流表A1示数不变，那么电压表V示数与电流表A1示数比值也不变，A项不合题意；
B．由上述可知，电压表V示数不变，电流表A1示数也不变，B项不合题意；
C．电压表V示数不变，电流表A2示数在变小，那么电压表V示数与电流表A2示数比值在变大，C项不合题意；
D．电压表V示数不变，电流表A2示数在变小，那么电压表V示数与电流表A2示数乘积在变小，选项D符合题意。
9．为了测出未知电阻Rx阻值，某同学运用阻值已知电阻R0和一只电流表或电压表分别设计了如图所示四种电路，其中可行是（电源电压未知且不变）（ ）
A． B．
C． D．
【答案】BD
【解析】
【详解】
A．开关S1闭合，S2断开时R0和Rx串联，电流表可以测出通过Rx电流Ix；S2闭合时为Rx简单电路，不能直接或间接测量出Rx电压，因此不能求出Rx电阻。故A不符合题意；
B．开关S1闭合，S2接1时电路为R0简单电路，电流表测电路中电流，根据欧姆定律求出电源电压；当S2接2时电路为未知电阻Rx简单电路，电流表测通过Rx电流Ix，电压则为电源电压，根据欧姆定律求出电阻。故B符合题意；
C．开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和Rx串联，电压表仍测电源电压，无法测出Rx两端电压，因此不能求出Rx电阻。故C不符合题意；
D．开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和Rx串联，电压表直接测量Rx两端电压Ux，根据串联电路总电压等于各串联导体电压之和，求出定值电阻两端电压：
U0=U-Ux，
根据，求出通过定值电阻电流。根据串联电路电流到处相等，通过Rx电流等于通过定值电阻电流Ix=I0，根据求出电阻。故D符合题意。
故选BD。
10．如图所示电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2滑片P向左滑动，下列说法对是（ ）
A．电压表V1与电压表V2示数之和不变
B．电压表V2与电流表A示数之比不变
C．电流表A示数变小，电压表V1示数变大
D．电流表A示数变小，电压表V1示数不变
【答案】D
【解析】
【分析】
由电路图可知，R1与R2串联，电压表V1测电源电压，电压表V2测R2两端电压，电流表测电路中电流。根据电源电压可知电压表V1示数变化，根据滑片移动可知接入电路中电阻变化，根据欧姆定律可知电路中电流变化和R1两端电压变化，根据串联电路电压特点可知R2两端电压变化，然后判断电压表V1与电压表V2示数之和、电压表V2与电流表A示数之比变化。
【详解】
C．由电路图可知，R1与R2串联，电压表V1测电源电压，电压表V2测R2两端电压，电流表测电路中电流。因电源电压保持不变，因此滑片移动时，电压表V1示数不变，故C错误；
D．将滑动变阻器R2滑片P向左滑动，变阻器接入电路中电阻变大，电路中总电阻变大，由可知，电路中电流变小，即电流表A示数变小，故D对；
A．由可知，R1两端电压变小，因串联电路中总电压等于各分电压之和，因此R2两端电压变大，即电压表V2示数变大；由电压表V1示数不变、电压表V2示数变大可知，电压表V1与电压表V2示数之和变大，故A错误；
B．由电压表V2示数变大、电流表A示数变小可知，电压表V2与电流表A示数之比变大，故B错误。
【点睛】
此题为一道经典动态电路综合性题，重点考察电路动态分析及欧姆定律应用，均为中考物理电学部分重难点，需要学生纯熟掌握有关知识，并进行综合应用分析。
11．两江物理大组长在测完电阻后， 把测量过一种灯泡和一种定值电阻串联起来进行试验．图甲中A、B分别为小灯泡和定值电阻图象， 小灯泡和电阻连接状况如图乙所示，电源电压8 V，下列说法对是
A．小灯泡电阻随温度增大而减小
B．灯泡实际电功率为0.6 W
C．定值电阻阻值为0.05Ω
D．定值电阻电功率为0.8 W
【答案】B
【解析】
【详解】
A．由图甲结合可知，灯泡两端电压增大时，灯泡电阻增大；此时灯泡实际功率增大，灯丝温度也在升高，由此阐明，灯丝电阻随温度升高而增大，故A错误；
B．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A时，灯泡两端电压为2V，定值电阻两端电压为6V，总电压为8V，则灯泡实际功率：
故B对；
C．由B项数据可知，电阻阻值：
，
故C错误；
D．电阻实际功率：
，
故D错误。
12．如图所示电路中，电源电压保持不变，滑动变阻器最大阻值为R。若只闭合开关 S1，将滑动变阻器滑片P 置于A端时， 电压表V1示数为 U1，电压表V2示数为 U2；若此时将滑动变阻器滑片P移至B端，电压表V1示数为U1′，电压表V2示数为U2′，电流表A1示数为0.4A。已知：U1:U1′＝1:2，U2:U2′＝3:1，R2＝3Ω。如下说法错误是（ ）
A．R1 电阻为2Ω
B．电源电压为6V
C．当开关都闭合，电路消耗最小功率为30W
D．只闭合开关S1时，电路消耗最大功率为7.2 W
【答案】C
【解析】
【分析】
【详解】
若只闭合开关 S1时，电路如下图甲所示，将滑动变阻器滑片P 置于A端时，变阻器连入电路电阻为0，简化后电路如下图乙所示。此时，R1、R2两端电压分别为U1、U2。
将滑动变阻器滑片 P 移至 B 端时，电路如下图所示
此时，R2两端电压为U2′，变阻器和R1两端总电压为U1′。
此时，电流表达数为I丙=0.4A，R2＝3Ω，据可知，R2两端电压U2′为1.2V。
根据
U2:U2′＝3:1
结合U2′为1.2V，可以推得U2为3.6V
乙图中，电流表达数I乙为
已知
U1:U1′＝1:2
根据欧姆定律，有
即
整理得
乙图中，电流表达数为1.2A，根据欧姆定律有
即
……①
丙图中，电流表达数为0.4A，根据欧姆定律有
即
……②
结合①②，有
则
只闭合开关S1时，当变阻器滑片在A端时，电路中电阻最小，电路总功率最大，为
当所有开关都闭合时，电路为
三个用电器并联，当变阻器连入电路中电阻为其最大阻值时，电路总功率最小，为
故选项A、B、D对，不符合题意；选项C错误，符合题意。
故选C。
13．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P从最上端向下端滑动时，四个电表示数都发生了变化，电表示数分别用I、U1、U2、U3表达，电表达数变化量大小分别用、、和表达，电阻R1、R2、R3（R2＞R1+R3）消耗电功率分别用P1、P2、P3表达，下列判断不对是（ ）
A．不变，不变
B．变大，不变
C．变大，变大
D．滑动变阻器滑片向下滑动时，P1变小，P2先变大后变小，P3变小
【答案】C
【解析】
【分析】
【详解】
A．从图中可以看到，电压表V1测是电阻R1电压，电流表示数大小等于流过电阻R1电流大小，可知，电阻R1阻值大小不变，那么不变；滑片P从最上端向下端滑动时，电路总电阻变大，根据欧姆定律可知电路中电流在变小，设前后电流分别是、，电压表V1示数前后分别是、，可知、，那么
变换可得
由于电阻R1阻值大小不变，那么不变；综上所述，不变，不变；A对，不合题意；
B．从图中可以看到，电压表V2测是变阻器R2电压，电流表示数大小等于流过电阻R2电流大小，可知，电阻R2阻值在变大，那么变大；滑片P从最上端向下端滑动时，电路总电阻变大，根据欧姆定律可知电路中电流在变小，设前后电流分别是、，那么电阻R1和R3电压之和在变小，电源电压大小不变，变阻器R2电压在变大，那么前后电压大小，这个电压变化量大小等于电阻R1和R3电压之和变化量，即
这个电流变化量也等于电阻R1和R3电流变化量，可懂得
根据可知
两式相减可得
变换可得
由上述可知
由于电阻R1和R3阻值大小不变，那么大小不变；综上所述，变大，大小不变；B对，不合题意；
C．从图中可以看到，电压表V3测是电阻R1和R2电压之和，电流表示数大小等于流过电阻R1和R2电流大小，可知，由于电阻R1和R2阻值之和在变大，那么在变大；由上述可知，电路中电流在变小，电阻R3电压在变小，电阻R1和R2电压之和在变大，前后电压大小，这个电压变化量大小等于电阻R3电压变化量，即
这个电流变化量也等于电阻R3电流变化量，可懂得
根据可知
两式相减可得
变换可得
由上述可知
由于电阻R3阻值大小不变，那么大小不变；综上所述，变大，不变，C错误，符合题意；
D．由上述可知，电流在变小，根据可知，电阻R1和R3电功率在变小，即P1、P3在变小；而变阻器功率
让电阻R1和R3串联电阻是R13，那么上式可转化为
由上式可知，当时，分母部分最小，电功率P2最大，因此当滑动变阻器滑片向下滑动，当时，功率最大，电功率P2先变大后变小；D对，不合题意。
故选C。
14．如图所示，电源电压为4.5V，电流表量程为“0~0.6A”，滑动变阻器规格为“”，小灯泡标有“”（不考虑温度对灯丝电阻影响）。在保证所有元件安全状况下，移动滑动变阻器滑片，下列选项对是（ ）
A．向左移动滑片，两表达数都变大
B．电流表示数变化范围是0.3~0.6A
C．电压表示数变化范围是0~3V
D．滑动变阻器连入电路阻值变化范围是4~10Ω
【答案】D
【解析】
【详解】
A．从图中可以看到，向左移动滑片，变阻器接入电路电阻在变大，这是一种串联电路，电路总电阻在变大，根据可知，电路中电流在变小，电流表示数在变小；灯丝电阻是不变，那么灯泡两端电压是变小，根据串联电路电压规律可知，变阻器两端电压是变大，即电压表示数是变大；A错误；
BCD．小灯泡电阻是
为保证灯泡正常工作，流过灯泡电流最大是
这也是电路中最大电流，因此电流表最大读数是0.5A，这时电路中总电阻大小是
则滑动变阻器最小电阻是
由于灯泡电阻不变，那么这时灯泡两端电压是最大，则滑动变阻器电压是最小，大小是
即电压表最小示数是2V；
当滑动变阻器电阻最大时，即大小达到10Ω，这时电路中电流最小，大小是
这个电流大小没有超过电流表量程，也没有超过滑动变阻器规格规定，也没有超过小灯泡额定电流，因此滑动变阻器阻值可达到10Ω，电流表读数最小可以是0.3A，这时滑动变阻器电压是
即电压表最大示数是3V；综上所述，电流表示数变化范围是0.3~0.5A，电压表示数变化范围是2~3V，滑动变阻器连入电路阻值变化范围是4~10Ω。
故选D。
15．如图所示，电源电压不变，、为定值电阻，为滑动变阻器，a、b是电流表或电压表，当只闭合开关S、S1时，a、b指针均明显偏转，将位于中点滑片P向左移动，a示数不变，b示数有变化。如下说法对是（ ）
A．b也许是电流表、也也许是电压表
B．只闭合S、S2，移动滑片P，则a示数变化量与b示数变化量比值也许等于
C．若将b换成另一种电表，只闭合S、S2，将滑片P向右移动，消耗功率一定变大
D．若将a与b位置互换，只闭合S、S2，则a示数与b示数比值也许等于
【答案】D
【解析】
【分析】
【详解】
A．假设b是电流表，a是电流表，当只闭合开关S、S1时，R与R2并联接在电路中，a、b指针均明显偏转，将位于中点滑片P向左移动，根据可知，a示数是不变，b示数有变化，这种状况符合题意，因此b也许是电流表；假设b是电压表，a是电流表，当只闭合开关S、S1时，有电流流过R2，但没有电流流过R，a指针明显偏转，b表测是电源电压，也明显偏转，不过将位于中点滑片P向左移动，根据可知，a示数是不变，b示数是不变，这种状况与题意不符合，因此这个假设不成立；假设b是电压表，a是电压表，当只闭合开关S、S1时，两个电压表测都是电源电压，指针均明显偏转，不过将位于中点滑片P向左移动，电源电压不变，那么两表示数是不变，这状况与题意不符合，因此这个假设也不成立；综上所述，b不也许是电压表，只能是电流表，A错误；
B．假设b是电流表，a是电压表，当只闭合开关S、S1时，有电流流过b表，b表有示数，a表测是电源电压，也有示数，将位于中点滑片P向左移动，根据可知，b示数有变化，a示数是不变，大小还是等于电源电压，这种状况符合题意，因此b也许是电流表，a也许是电压表；只闭合S、S2，这时R1与R串联，电压表a测是R两端电压，电流表测是电路中电流，则可知，即电压表a示数变化量与电流表b示数变化量比值等于R1；当b是电流表，a是电流表时，只闭合S、S2，R、R2被短路，电路是R1简单电路，虽然移动滑片P，a、b两表示数都不会变化；综上所述，a示数变化量与b示数变化量比值不也许等于；B错误；
C．把b换成电压表，a是电压表时，只闭合S、S2，R1、R2与R串联，滑片P向右移动，电阻变小，电路总电阻变小，电流变大，根据可知，R2消耗功率变大；假如把b换成电压表，a是电流表时，只闭合S、S2，R被短路，R1、R2串联，滑片P向右移动，电阻不变，电路总电阻不变，电流不变，根据可知，R2消耗功率不变；C错误；
D．a是电压表，b是电流表时，若把a与b位置互换，只闭合S、S2，R被短路，R1、R2串联，电流表测电路中电流，电压表测R2两端电压，那么a示数与b示数比值是R2；当a、b都是电流表时，若把a与b位置互换，只闭合S、S2，R、R2被短路，只有R1接在电路中，两电流表示数相等，它们比值是1；D对。
故选D。
16．如图a所示是电阻甲和乙I—U图像，下列说法不对是（ ）
A．电阻甲为定值电阻，电阻乙阻值伴随温度升高而减小
B．当电阻甲两端电压为1V时，R甲＝5Ω，此时甲实际电功率为0.2W
C．如图b所示，当开关闭合，电路电流为0.5A时，电路总电阻是10Ω
D．如图c所示，当开关闭合，电源电压为2V时，电路总功率为0.8W
【答案】D
【解析】
【分析】
(1)根据欧姆定律可知，电阻一定期，通过电阻电流与电阻两端电压成正比，据此结合图像分析甲、乙电阻与否变化，再根据乙电阻热功率与阻值关系分析作答；
(2)由图像可知，当甲两端电压为1V时对应电流，根据欧姆定律求出R甲，根据求出此时甲实际电功率；
(3)甲和乙串联，由图b读出电路电流为0.5A时甲和乙电阻两端电压，运用欧姆定律可求出R乙，根据串联电路电阻特点可得总电阻；
(4)甲和乙并联，由图c读出电源电压为2V时甲和乙电阻对应电流，再根据并联电路电流特点得出总电流，再根据求出此时电路总功率。
【详解】
A．由图a可知，甲对应电流与电压成正比，根据欧姆定律可知甲电阻阻值不变；伴随电压增长，乙电阻热功率增长，温度升高，其阻值变小，故A对，不符合题意；
B．由图a可知，当甲两端电压为1V时，通过电流为0.2A，根据欧姆定律可得
此时甲实际电功率
故B对，不符合题意；
C．如图b所示，甲、乙串联，通过两电阻电流相等，当电路电流为0.5A时，由图a可知，甲和乙两端电压均为2.5V，根据可知，此时甲乙阻值相似，则电路总电阻
故C对，不符合题意；
D．如图c所示，甲、乙并联，两电阻两端电压相等，当电源电压为2V时，由图a可知
，
根据并联电路中干路电流等于各支路电流之和可知，干路电流
则此时电路总功率
故D错误，符合题意。
故选D。
17．小明运用图甲电路探究“通过导体电流与电阻关系”，根据试验数据绘出了I—图像，如图乙，由图可知（ ）
A．定值电阻两端电压控制为2V不变
B．当电流为0.2A时，电阻R为0.1Ω
C．当滑片向右移时，电压表数变大
D．当电流分别为0.25A和0.5A时，接入电路导体电阻之比为1:2
【答案】A
【解析】
【分析】
由题意可知，本题考察了“通过导体电流与电阻关系”，可以运用欧姆定律和串联电路特点进行分析判断。
【详解】
AB．由I—图象可得，当导体中电流为0.2A时，其对应电阻为10，该试验运用控制变量法，需控制定值电阻两端电压不变
故A符合题意，B不符合题意；
C．滑片右移时，电阻增大，由串联电路分压原理可知，两端电压增大，而电源总电压保持不变，因此R两端电压减小，即电压表达数减小，故C不符合题意；
D．电流分别为0.25A和0.5A时，通过R电流之比为
试验中，需保持R两端电压不变，则由欧姆定律可得
由上式可得
故D不符合题意。
故选A。
18．用电流表和电压表测电阻时，电压表和电流表有如图所示两种接法。有关这两种接法，下列说法中对是（ ）
A．甲图适合测量阻值较大电阻，误差会减小
B．乙图适合测量阻值较大电阻，误差会减小
C．若考虑甲图电流表自身电阻，则测量值与真实值相比偏小
D．若考虑乙图电压表自身电阻，则测量值与真实值相比偏大
【答案】A
【解析】
【分析】
【详解】
A．由图甲所示电路图可知，电流表采用内接法，由于电流表分压作用，所测电压偏大，试验误差是由电流表分压导致，当待测电阻阻值远不小于电流量表内阻时，即甲图适合测量阻值较大电阻，误差会减小，故A对；
B．由图乙所示电路图可知，电流表采用外接法，由于电压表分流作用，使所测电流偏大，试验误差来源于电压表分流，当电压表内阻远不小于待测定值阻值时，即乙图适合测量阻值较小电阻，误差会减小，故B错误；
C．甲电路是安培表内接法，假如不考虑操作偶尔误差，按甲、乙两种电路进行试验，甲图中电压表两侧电压是待测电阻上电压与电流表上电压和，因此甲图中电阻测量值
即测量值与真实值相比偏大，故C错误；
D．乙电路是安培表外接法，流过电流表电流是待测电阻上电流与电压表上电流和，因此乙图中电阻测量值
即测量值与真实值相比偏小，故D错误。
故选A。
19．如图所示电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V 8W”小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”小灯泡，闭合开关后，小灯泡工作时消耗实际功率
A．不小于4W B．等于4W C．不不小于4W D．无法确定
【答案】A
【解析】
【分析】
【详解】
根据公式可知，当额定电压相似时，额定功率越大，电阻越小，因此“8V 8W”灯泡电阻小，“8V 4W”灯泡电阻大；根据串联电路电阻分压特点可知，改接后，灯泡两端电压变大，不小于8V，因此这只灯泡消耗功率不小于4W．
20．小梦将定值电阻R1与滑动变阻器R2接入电源电压不变电路中，如图所示．闭合开关S，各表均有一定示数，滑动变阻器滑片向右滑动到一定位置过程中，电流表、电压表V1和V2示数变化量分别为ΔI、ΔU1、ΔU2．下列说法对是
A．V1示数不变，V2示数变大
B．V1示数变小，V1示数和电流表达数之比变小
C．V2示数变大，ΔU1＞ΔU2
D．电流表达数变小， 不变
【答案】D
【解析】
【分析】
【详解】
由图知：定值电阻和滑动变阻器串联，电压表V1测量定值电阻两端电压，电压表V2测量滑动变阻器两端电压，电流表测量电路电流。
A．在串联电路中，电阻具有分压作用。滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，根据串联电路用电器两端电压与其阻值成正比知，滑动变阻器两端电压增大，即电压表V2示数增大，而电源电压一定，因此电压表V1示数减小．此选项错误；
B．由A知，电压表V1示数减小，但定值电阻阻值一定，因此V1示数和电流表达数之比即定值电阻阻值不变。此选项错误；
C．由A知，电压表V2示数增大，但电源电压一定，前后两种状况下定值电阻和滑动变阻器两端电压变化程度相似，即，ΔU1＝ΔU2。此选项错误；
D．定值电阻阻值不变，滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，电路总电阻增大，电源电压一定，由欧姆定律知，电路电流减小，因此电流表达数减小。滑片在不一样位置时，定值电阻两端电压变化量与通过电流变化量之比为R1，而R1是定值电阻，因此不变。此选项对。
故选D。
