一、初中物理家庭电路故障分析问题

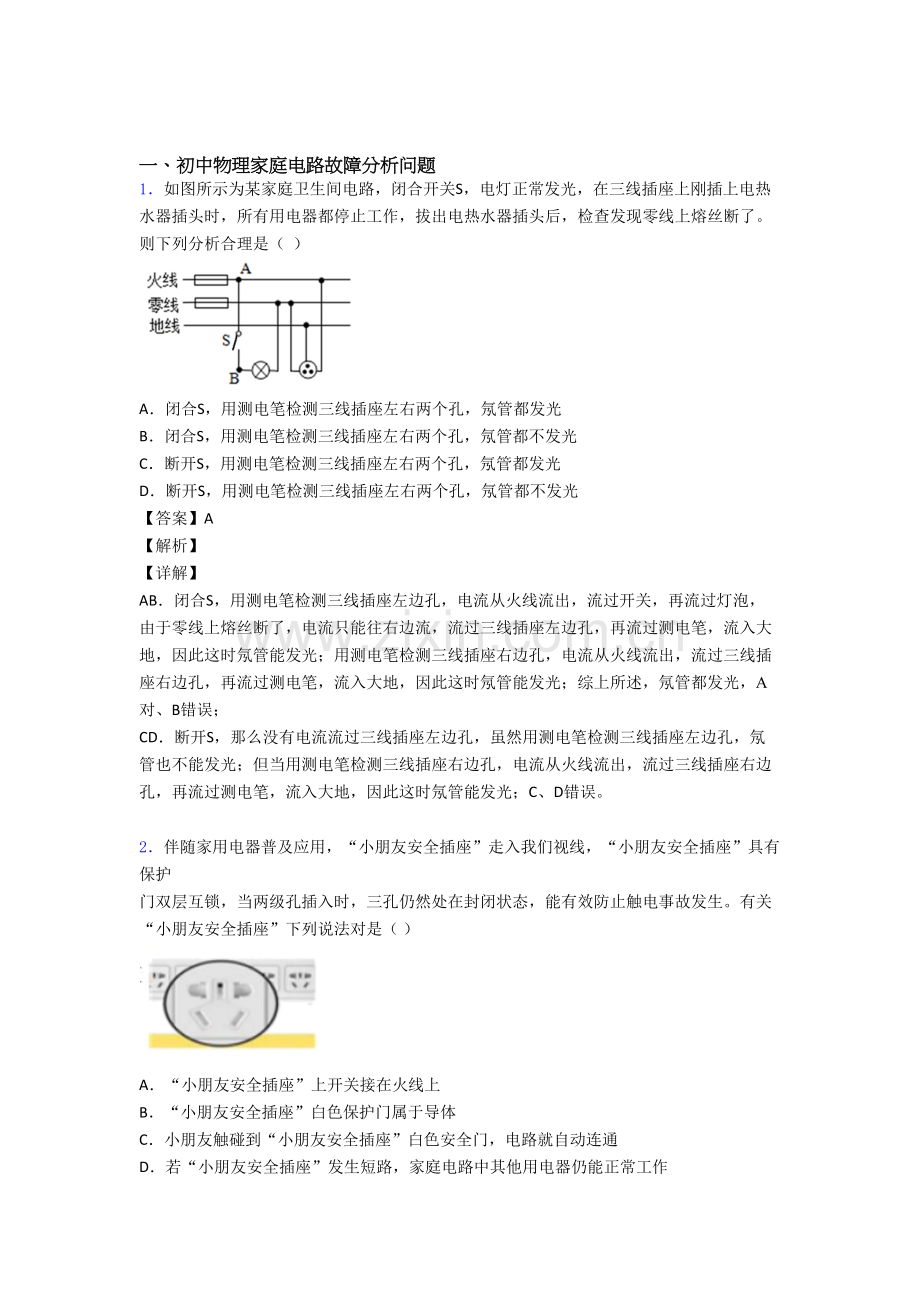

1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器插头时，所有用电器都停止工作，拔出电热水器插头后，检查发现零线上熔丝断了。则下列分析合理是（ ）
A．闭合S，用测电笔检测三线插座左右两个孔，氖管都发光
B．闭合S，用测电笔检测三线插座左右两个孔，氖管都不发光
C．断开S，用测电笔检测三线插座左右两个孔，氖管都发光
D．断开S，用测电笔检测三线插座左右两个孔，氖管都不发光
【答案】A
【解析】
【详解】
AB．闭合S，用测电笔检测三线插座左边孔，电流从火线流出，流过开关，再流过灯泡，由于零线上熔丝断了，电流只能往右边流，流过三线插座左边孔，再流过测电笔，流入大地，因此这时氖管能发光；用测电笔检测三线插座右边孔，电流从火线流出，流过三线插座右边孔，再流过测电笔，流入大地，因此这时氖管能发光；综上所述，氖管都发光，A对、B错误；
CD．断开S，那么没有电流流过三线插座左边孔，虽然用测电笔检测三线插座左边孔，氖管也不能发光；但当用测电笔检测三线插座右边孔，电流从火线流出，流过三线插座右边孔，再流过测电笔，流入大地，因此这时氖管能发光；C、D错误。
2．伴随家用电器普及应用，“小朋友安全插座”走入我们视线，“小朋友安全插座”具有保护 门双层互锁，当两级孔插入时，三孔仍然处在封闭状态，能有效防止触电事故发生。有关“小朋友安全插座”下列说法对是（ ）
A．“小朋友安全插座”上开关接在火线上
B．“小朋友安全插座”白色保护门属于导体
C．小朋友触碰到“小朋友安全插座”白色安全门，电路就自动连通
D．若“小朋友安全插座”发生短路，家庭电路中其他用电器仍能正常工作
【答案】A
【解析】
【详解】
A．家庭电路中开关是接在火线上，因此说“小朋友安全插座”上开关接在火线上，A对；
B．“小朋友安全插座”白色保护门是橡胶制成，属于绝缘体，B错误；
C．小朋友触碰到“小朋友安全插座”白色安全门，保护门双层互锁，电路不会连通，C错误；
D．若“小朋友安全插座”发生短路，由于家庭电路中其他用电器是并联，其他用电器不能正常工作，D错误。

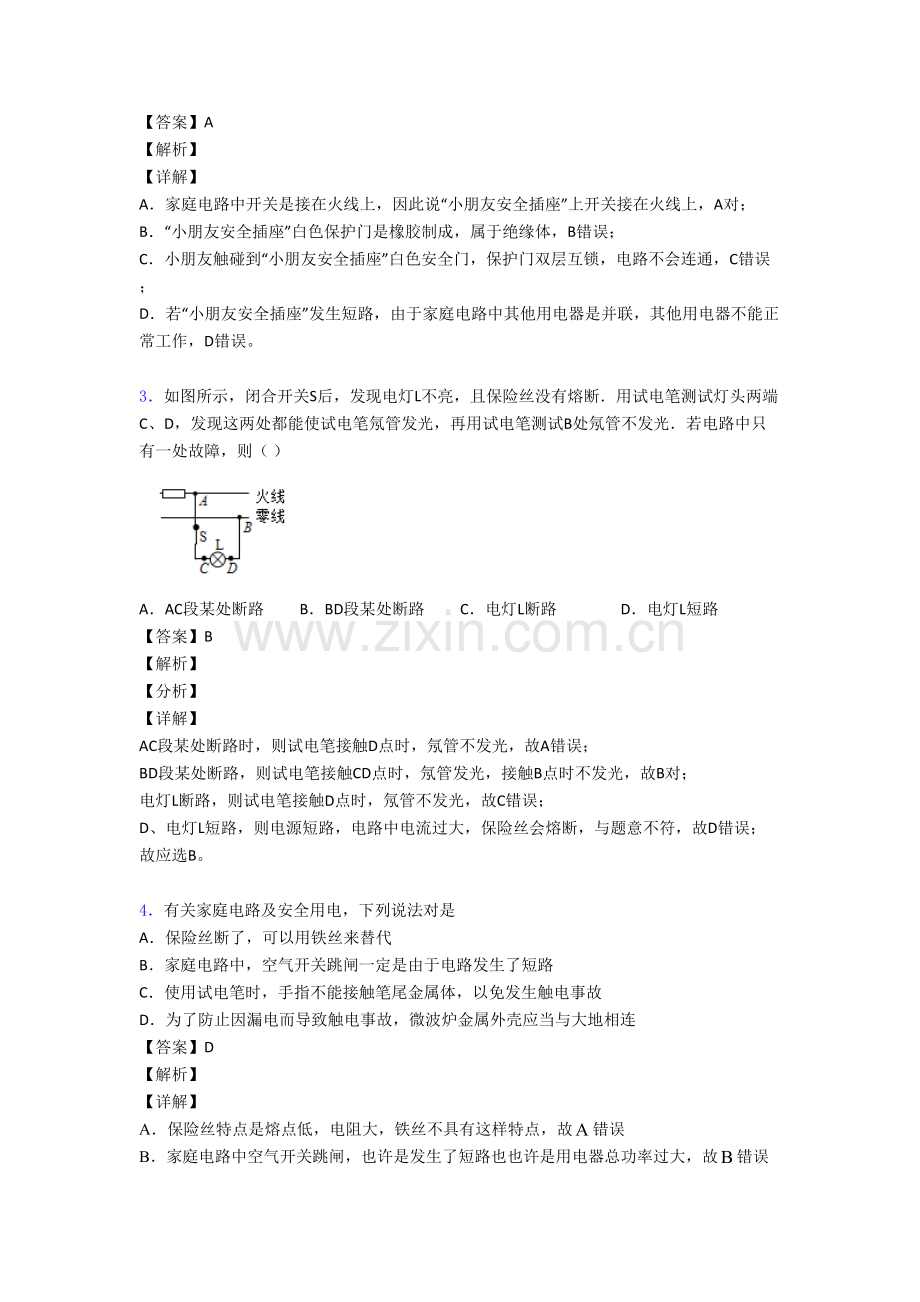

3．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头两端C、D，发现这两处都能使试电笔氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（ ）
A．AC段某处断路 B．BD段某处断路 C．电灯L断路 D．电灯L短路
【答案】B
【解析】
【分析】
【详解】
AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；
BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B对；
电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；
D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
4．有关家庭电路及安全用电，下列说法对是
A．保险丝断了，可以用铁丝来替代
B．家庭电路中，空气开关跳闸一定是由于电路发生了短路
C．使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故
D．为了防止因漏电而导致触电事故，微波炉金属外壳应当与大地相连
【答案】D
【解析】
【详解】
A．保险丝特点是熔点低，电阻大，铁丝不具有这样特点，故错误
B．家庭电路中空气开关跳闸，也许是发生了短路也也许是用电器总功率过大，故错误
C．使用试电笔时，手指不能碰到笔尖金属体，但要接触笔尾金属体，故错误
D．有金属外壳用电器外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，故对
5．有关家庭电路及安全用电，下列说法中对是（ ）
A．可以在同一种电源插座上同步安插空调、电炉子、吸尘器等大功率用电器
B．电视机待机时不消耗电能
C．空气开关跳闸一定是发生了短路现象
D．插头中标着“E”导线和用电器金属外壳相连
【答案】D
【解析】
【详解】
A．不可以在同一种电源插座上同步安插空调、电炉子、吸尘器等大功率用电器，否则流过这个电源插座电流太大，A错误；
B．电视机待机时会消耗电能，B错误；
C．空气开关跳闸是由于家庭电路中电流过大，不一定是短路，用电器总功率过大也会导致家庭电路中电流过大，C错误；
D．插头中标着“E”导线和用电器金属外壳相连，这样可防止因用电器漏电而触电，D对。
6．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）插头时，所有用电器都停止工作，拔出洗衣机插头后，用测电笔测试三线插座左右两孔，氖管都发光，发既有一根熔丝熔断了。下列分析合理是（ ）
A．一定是电路超负荷工作
B．断开S1、S2，再用测电笔检测三线插座左右两孔，氖管都发光
C．只断开S2，再用测电笔检测开关S1两个接线柱，氖管都不发光
D．只取下灯泡，再用测电笔检测灯座两个接线柱，氖管都发光
【答案】D
【解析】
【分析】
【详解】
A．熔丝熔断原因是电路超负荷运作或电路短路，在三线插座上刚插上洗衣机（开关未闭合）插头时，所有用电器都停止工作，此时洗衣机没有工作，因此不是电路超负荷运作，应当是洗衣机插头出现短路，故A不符合题意；
B．断开S1、S2，三孔插座左孔无法与火线相连，因此用测电笔检测三线插座左孔，氖管不发光，故B不符合题意；
C．只断开S2，开关S1两个接线柱仍然与火线相连，因此再用测电笔检测开关S1两个接线柱时，氖管均发光，故C不符合题意；
D．只取下灯泡，灯座左侧接线柱通过开关S1与火线相连，灯座右侧接线柱通过热水器与火线相连，因此再用测电笔检测灯座两个接线柱，氖管都发光，故D符合题意。
故选D。
7．“注意安全”是同学们平常生活中必须具有意识，下列有关安全说法错误是（ ）
A．家庭电路中空气开关跳闸一定是发生了短路
B．使用验电笔时，手必须接触笔尾金属部分
C．雷雨天，人不能在高处打伞行走，否则也许会被雷击中
D．假如发生触电事故，应立即切断电源，然后施救
【答案】A
【解析】
【分析】
(1)家庭电路中电流过大原因是总功率过大和短路；
(2)使用测电笔时，手必须接笔尾金属体；
(3)雷电容易击中地面上尖端突起物；
(4)发既有人触电或电引起火灾，首先切断电源。
【详解】
A．家庭电路中空气开关跳闸，也许是发生了短路，也也许是用电器总功率过大，故A错误，符合题意；
B．使用验电笔时，手必须接触笔尾金属部分，不能接触其笔尖部分，故B对，不符合题意；
C．雷雨天打伞是很危险，也许会被雷击，故C对，不符合题意；
D．发生触电事故，切断电源是首先要做，然后施救，故D对，不符合题意。
故选A。
8．有关家庭电路和安全用电，下列说法对是（ ）
A．开关接在火线和用电器之间，与接在零线和用电器之间，同样安全
B．三孔插座能保证用电器金属外壳与零线相连，比两孔插座更安全
C．控制电灯开关短路，会导致家庭电路中总电流过大，空气开关跳闸
D．发现家用电器或电线着火时，必须首先切断电源，然后再救火
【答案】D
【解析】
【分析】
【详解】
A．控制用电器开关应接在灯与火线之间，当开关断开时，用电器才不会带电，故A错误；
B．三孔插座能保证用电器金属外壳与地线相连，故B错误；
C．控制电灯开关短路，会导致家庭电路中一直保持为通路，不会出现空气开关跳闸，故C错误；
D．电器或电线着火时，要先切断电源，再实行施救措施，故D对。
故选D。
9．如图所示是小梦家中某房间电路一部分，若在图中甲、乙两处只能装电灯或开关。对此电路，说法对是（ ）
A．保险丝熔断，一定是用电器总功率过大 B．电冰箱接入三孔插座能使金属外壳接地
C．甲处应装开关，乙处应装电灯 D．用试电笔测图中三点，A、C两点氖管发光
【答案】B
【解析】
【分析】
【详解】
A。保险丝熔断，也许是发生了短路，也也许是用电器总电功率过大，故A错误；
B．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于电冰箱外壳带电而使人发生触电事故，故B对；
C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故乙处接开关、甲处接灯，故C错误；
D．A点与零线接通，B点与零线接通，C点与火线接通，用试电笔测试时，A点氖管不发光，B点氖管不发光，C点氖管发光，故D错误。
故选B。
10．如图是我国家庭电路一部分，下列说法中对是
A．FD两点间电压为220V
B．若熔丝熔断了是由于家庭电路中用电器过多
C．若导线EH间断路，仍然可以安全使用三孔插座
D．若闭合开关S灯泡不发光，用试电笔检测B点氖管发光，则阐明BC之间断路
【答案】AD
【解析】
【详解】
A．家庭电路中正常工作电压是220V，即火线与零线之间电压是220V，因此FD两点间电压为220V；故A项对；
B．家庭电路中熔丝熔断，阐明了家庭电路中电流过大；而导致电流过大原因有短路和总功率过大；故B项错误；
C．由题图知，假如导线EH间断路，用电器金属外壳无法接地，存在漏电危险，因此不能继续安全使用三线插座，故C错误；
D．若闭合开关S灯泡不发光，阐明电路断路；用试电笔检测B点氖管发光，阐明AB段与火线连接完好，则可以判断是BC之间断路，故D项对。
11．如图是小黄家部分电路，开始时各部分工作正常．火线和零线间电压值是_____．将电饭煲插头插入三孔插座后，正在烧水电热壶忽然不能工作，但电灯仍正常发光．拔出电饭煲插头，电热壶仍不能工作，把测电笔分别插入插座左、右孔，氖管均能发光．则故障是下列选项中________．
A．电热壶所在电路BD两点间断路
B．电路CD两点间导线断路
C．插座接地线断路
D．电路AB两点间导线断路
【答案】220V B
【解析】
【分析】
【详解】
火线和零线间电压值是220V；电灯仍正常工作，阐明不是保险丝烧坏了，没有发生短路,而把测电笔分别插入插座左、右插孔，氖管均能发光,阐明火线有电,而零线开路了，且是在C、D之间开路。
12．川川想在家里安装一盏照明灯,他设计电路如图．请你将图中开关和电灯连线补画完整．
（__________）
电工师傅对安装完毕,闭合开关,电灯不亮．电工师傅用测电笔分别测试电灯两接线处和插座两孔时,测电笔氖管都发光,则也许是电路____________段（选填“ab”、“fd”或“e”）发生断路故障．
【答案】 e
【解析】
【详解】
[1]开关和电灯应当串联接在电路中，先接开关，再接电灯，如下图所示；
[2]假如是ab段发生断路故障，那么闭合开关，电灯不亮，用测电笔分别测试电灯两接线处和插座两孔时，测电笔氖管都不亮，这与题意不符合，故不是ab段发生断路故障；假如是fd段发生断路故障，那么闭合开关，电灯会亮，这与题意不符合，故不是fd段发生断路故障；假如是e发生断路故障，那么闭合开关，电灯不会亮，用测电笔分别测试电灯两接线处和插座两孔时，测电笔氖管都发光，这与题意符合，故也许是电路e发生断路故障。
13．如图所示是小明家一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。那么可以判定故障是___________；小明家所使用交流电周期是___________s。
【答案】BD间开路 0.02
【解析】
【分析】
处理此题要懂得保险丝没有熔断，阐明没有发生电流过大状况；测量火线氖管发光，证明进户火线正常；测量零线不发光，阐明零线也正常；交流电完毕一次周期性变化需要时间叫周期，单位时间内完毕周期性变化次数叫频率。
【详解】
[1]假如电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，因此没有出现短路问题；假如A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，阐明零线是正常，那么只有BD段某处断路，会导致题干现象。
[2]交流电是电流方向周期性变化电流，我国使用是交流电，在一种周期之内电流方向变化两次，频率为50Hz，周期为0.02s。
14．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立即“跳闸”，小天分析其原因也许是电热水壶插头内部__________（选填“短路”或“断路”）。
【答案】并联 短路
【解析】
【详解】
[1]在家庭电路中，各用电器可以独立工作互不干扰，因此它们之间是并联。
[2]空气开关立即“跳闸”原因是电流过大，根据题意电流过大是短路导致。
15．晚上小明在家复习功课准备迎接期末考试，忽然他房间电灯不亮了，而其他房间电灯正常亮。由此他确定这盏电灯与其他房间电灯是______联，经检查故障出目前灯丝，则这盏电灯灯丝出现______（选填“短路”或“断路”），小明决定换一种新灯泡。他先将控制该灯开关断开，为了安全，又找来了测电笔检测灯头两根接线，发现其中一根线使氖管发光，这一现象阐明该电灯连成了如上图_______（选填“A”或“B”）状况，这种状况_______（选填“容易”或“不容易”）触电。
【答案】并 断路 B 容易
【解析】
【详解】
[1]他房间电灯不亮了，而其他房间电灯正常亮，阐明两灯互不影响，故两电灯应为并联。
[2]灯泡若短路则整个电路短路，触发空气开关断开，房间均会断电，而目前只有灯泡不亮，阐明灯泡断路。
[3][4]若接触灯头时氖管发光，阐明灯头直接与火线相连了，即开关装在了零线上，即接成了B图，此种接法使灯泡在断开开关后仍带电，容易导致触电事故。
二、初中物理电路类问题
16．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度影响，将它们连入同一电路中，为保证两灯均不坏，下列说法对是（ ）
A．将它们串联时，电路两端容许最大电压是15V B．将它们并联时，干路中容许最大电流是3A
C．将它们并联时，电路中容许最大总功率是21W D．将它们串联时，L1容许最大功率是3W
【答案】D
【解析】
【分析】
【详解】
由灯泡L1标有“6V、2A”，可以求出
R1＝=＝3Ω，
由灯泡L2标有“9V、1A”，可以求出
R2＝=＝9Ω，
通过它们电流和两端电压都不能超过额定值，否则会损坏灯泡；
将它们串联时，则干路最大电流是1A，总电压为
1A×(3Ω+9Ω)＝12V，
故A不符合题意；
将它们并联时，干路两端最大电压为6v，因此干路中容许最大电流
I=+2.67A
故B不符合题意；
将它们并联时，电路中容许最大总功率
P＝+＝16W，
故C不符合题意；
将它们串联时，L1容许最大电流是1A，因此最大功率
P＝I2R＝=3W，
故D符合题意；
故选D。
17．如图所示是一种运用电磁继电器温度自动控制装置。有关该装置，下列说法对是（ ）
A．装置中温度计使用水银是绝缘体
B．装置中电磁继电器与电动机原理相似
C．当温度达到90℃时，铃响灯不亮
D．当温度低于90℃时，铃响灯不亮
【答案】C
【解析】
【详解】
A．装置中温度计使用水银是导体，这样才符合条件，使电路可以导电，A错误；
B．装置中电磁继电器是运用电流磁效应，电动机原理是通电线圈在磁场中受力而转动，这两个原理不一样，B错误；
C．从图中可以看到，当温度达到90℃时，电路接通，电磁铁会把上面金属吸下来，此时工作电路中电铃接通，电铃会响，灯没有接入电路，灯不亮，C对；
D．当温度低于90℃时，控制电路断开，电磁铁不会把上面金属吸下来，此时工作电路中灯接入电路，电铃没有接入电路，灯亮，电铃不响，D错误。
18．如图所示，电流表A1、A2、A3示数分别为30mA、50mA、70mA，则电流表
A．A示数是150mA
B．A示数是70mA
C．A'示数是80mA
D．A'示数是30mA
【答案】C
【解析】
【详解】
由电路图知，电流由左侧流入，则分为两支，一支流入A1、左侧灯泡，另一支流入A；由A流出电流一支流入中间灯泡、A2，另一支流入A3、右侧灯泡，A1、左侧灯泡与中间灯泡、A2电流汇合后再与A3、右侧灯泡汇合流向负极；故三个灯泡为并联关系，如图所示：
由并联电路规律可知，A示数等于A2、A3示数之和；A'示数A1、A2示数之和，
即A示数：
I=I2+I3=50mA+70mA=120mA；
A'电流
I'=I1+I2=30mA+50mA=80mA；
故选C。
19．在如图所示电路中，开关S闭合时，规格相似灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心小明在读数时只在纸上记录了如图所示数字，则下列说法中对是（ ）
A．L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3A
B．L1和L2并联，电源电压为1.2V，通过L1、L2电流分别为0.3A、0.6A
C．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2V
D．L1和L2串联，电路中电流为0.6A，L1、L2两端电压分别为0.3V、1.2V
【答案】C
【解析】
【分析】
【详解】
规格相似两个灯泡均能发光时，它们连接方式要么是串联，要么是并联。
AB．当两灯泡并联时，电路中电流有两条途径，电流从电源正极出发，经乙电表后分支，一支经灯泡L1回到电源负极，一支经灯泡L2、丙电表回到电源负极，则甲为电压表测电源电压，乙为电流表测干路电流，丙为电流表测L2支路电流，由于并联电路中各支路两端电压相等，且干路电流等于各支路电流之和，由于通过两灯泡电流相等，干路电流是L2支路电流两倍，由图中数据可知：乙示数为1.2 A，丙示数为0.6 A，则甲示数为0.3 V；乙示数为0.6 A，丙示数为0.3 A，则甲示数为1.2 V，通过L1、L2电流均为0.3 A，故A、B不对；
CD．当两灯泡串联时，电路中电流只有一条途径，电流从电源正极出发，依次经甲电表、灯泡L2、灯泡L1回到电源负极，则甲为电流表测电路中电流，乙为电压表测L2两端电压，丙为电压表测电源电压，由于串联电路中各处电流相等，且两灯泡规格相似时它们两端电压相等，因此电源电压是L2两端电压2倍，即丙示数是乙示数2倍，由图中数据可知：丙示数为1.2 V，乙示数为0.6 V，则甲示数为0.3 A；丙示数为0.6 V，乙示数为0.3 V，则甲示数为1.2 A，L1、L2两端电压均为0.3 V，故D错误，C对。
故选C。
20．10月18日凌晨，位于西双版纳橄榄坝澜沧江大桥顺利合龙，为中老铁路全线按期建成奠定了坚实基础，由昆明呈贡坐高铁出境变为现实。高铁内假如两个相邻洗手间均有人并且锁住时（锁住相称于开关闭合），红灯亮，表达“有人”，假如两洗手间都没有人或者只有一种有人时，灯不亮，表达可以使用。如下图所示电路图中符合这一状况是（ ）
A． B．
C． D．
【答案】C
【解析】
【详解】
A．从图中可以看到，只有一种洗手间锁住时，两个开关中只有一种会闭合，这时红灯会亮，这与题意不符合，A项不合题意；
B．从图中可以看到，只有S1闭合时，即只有一种洗手间锁住时，红灯是会亮，这与题意不符合，B项不合题意；
C．从图中可以看到，两个洗手间都锁上时，两个开关都是闭合，这时红灯会亮；假如两个洗手间都没有锁上，两个开关是断开，这时灯不会亮；只有一种洗手间锁上时，那么只有一种开关是闭合，这样灯是不能亮；上述多种状况都符合题意，选项C符合题意；
D．从图中可以看到，两个洗手间都锁上时，两个开关都是闭合，电流不会流过红灯，红灯不亮，这与题意不符合，D项不合题意。
故选C。
21．如图所示电路中，闭合开关，电压表V1示数是7.5V，电压表V2示数为9V，若电源电压U为12V，则L2两端电压是（ ）
A．4.5V B．5.5V C．3V D．2V
【答案】A
【解析】
【详解】
由电路图可知，三灯泡串联，V1测L1、L2两端电压，V2测L2、L3两端电压，则
，
，
；
解得U2＝4.5V；
故选A。
22．如图为某均匀金属薄板，现测得接线柱A、B之间电阻为R．假如将该电阻板均匀提成9块，并挖去其中一小块，则此时A、B之间电阻变为
A． B． C． D．
【答案】B
【解析】
【详解】
如图将电阻板看作三个相似电阻串联而成，分别将1、2、3看作一种电阻，4、5、6看作一种电阻，7、8、9看作一种电阻，则由串联电阻规律可知，每个电阻阻值为，每个电阻由三个相似块并联构成，设每块电阻阻值为Rx，则由并联电阻规律可知：
解得Rx=R；则当挖去其中一块后，变为两个阻值为R电阻并联，整体再与两个阻值为电阻串联，则由串并联电阻规律可知总电阻为：
故选B。
23．既有三个轻质小球，试验发现其中任意两个小球互相靠近（未接触）都互相吸引．由此可判断（ ）
A．两个小球带负电，一种小球带正电
B．两个小球带正电，一种小球带负电
C．一种小球带正电，一种小球带负电，一种小球不带电
D．一种小球带电，两个小球不带电
【答案】C
【解析】
【分析】
【详解】
由题可知，三个轻质小球任意两个小球互相靠近（未接触）都互相吸引；
若两个小球带负电，一种小球带正电，或者两个小球带正电，一种小球带负电，则一定会出现带同种电荷两个小球互相排斥；因此不也许是三个小球都带电，故A、B错误；
若两个小球带异种电荷，另一种小球不带电，则两个带异种电荷小球靠近时互相吸引，同步两个带电小球都会吸引不带电小球，故C对；
若两个小球不带电，另一种小球带电，则两个不带电小球靠近时不会互相吸引，故D错误；故应选C．
24．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断对是
A．甲、乙、丙都是电流表
B．甲、乙、丙都是电压表
C．甲、乙是电压表,丙是电流表
D．甲、丙是电流表,乙是电压表
【答案】D
【解析】
【分析】
【详解】
由电路图懂得，要使左边灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，因此，丙表为电流表；要使右边灯泡工作，需要使电流从正极出来通过甲表到此灯泡，再经丙表回到负极，因此，甲表为电流表；由于甲表为电流表，因此，乙表只能为电压表，否则会导致电源短路，故只有D对．
25．几位同学学习了欧姆定律后，根据I=，导出了R=．于是他们提出了如下几种见解，你认为对是
A．导体电阻大小跟通过导体中电流成反比
B．导体电阻大小跟加在导体两端电压成正比
C．导体电阻大小跟通过导体中电流和加在导体两端电压无关
D．导体两端不加电压时，导体电阻为零
【答案】C
【解析】
【详解】
导体电阻是自身属性，与导体材料，长度，横截面积有关；并不随电流、电压变化而变化，两端不加电压时，导体电阻也不会为零．
因此A，B，D错误，C对．
故选C．
