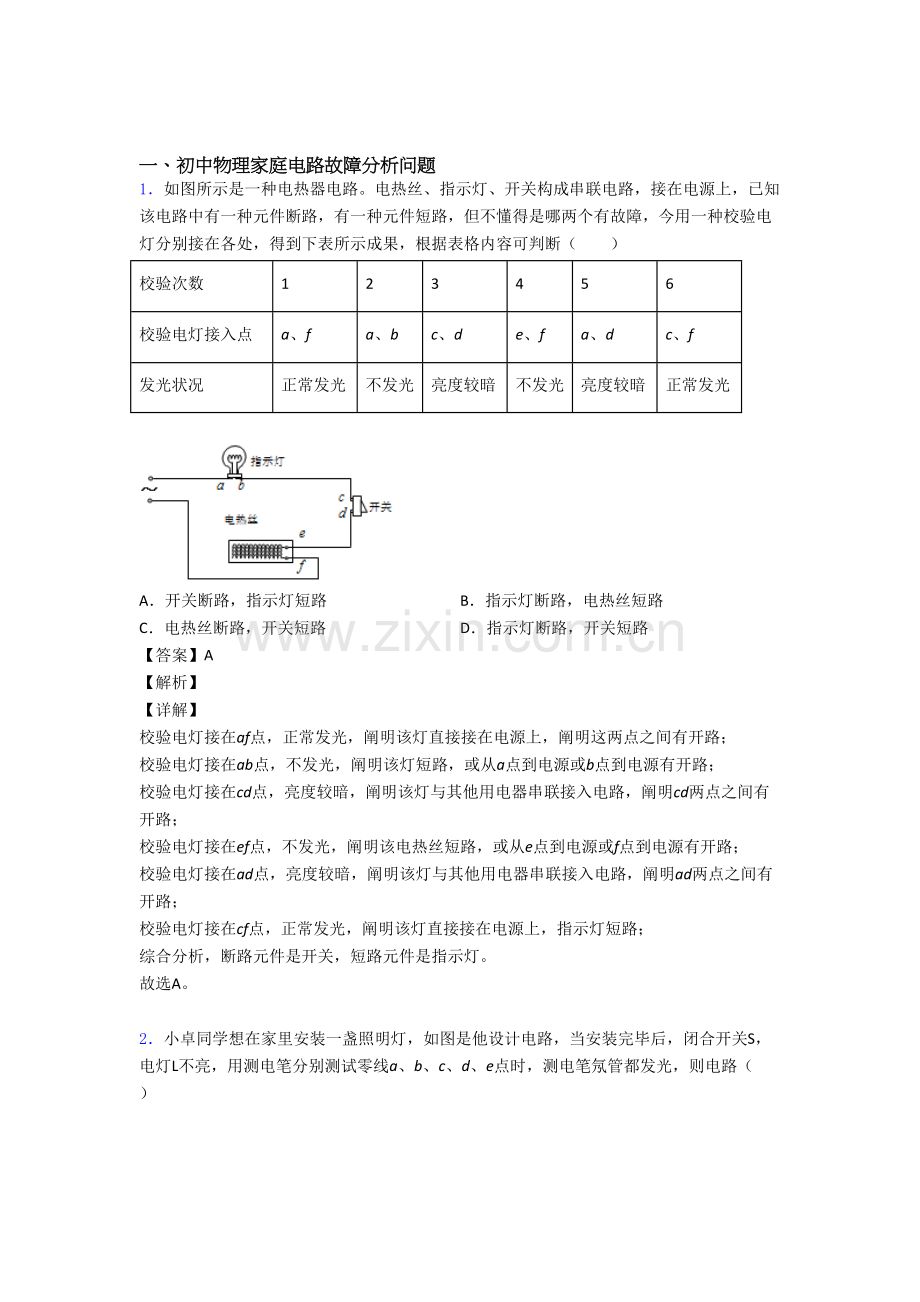

一、初中物理家庭电路故障分析问题
1．如图所示是一种电热器电路。电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一种元件断路，有一种元件短路，但不懂得是哪两个有故障，今用一种校验电灯分别接在各处，得到下表所示成果，根据表格内容可判断（ ）
校验次数
1
2
3
4
5
6
校验电灯接入点
a、f
a、b
c、d
e、f
a、d
c、f
发光状况
正常发光
不发光
亮度较暗
不发光
亮度较暗
正常发光
A．开关断路，指示灯短路 B．指示灯断路，电热丝短路
C．电热丝断路，开关短路 D．指示灯断路，开关短路
【答案】A
【解析】
【详解】
校验电灯接在af点，正常发光，阐明该灯直接接在电源上，阐明这两点之间有开路；
校验电灯接在ab点，不发光，阐明该灯短路，或从a点到电源或b点到电源有开路；
校验电灯接在cd点，亮度较暗，阐明该灯与其他用电器串联接入电路，阐明cd两点之间有开路；
校验电灯接在ef点，不发光，阐明该电热丝短路，或从e点到电源或f点到电源有开路；
校验电灯接在ad点，亮度较暗，阐明该灯与其他用电器串联接入电路，阐明ad两点之间有开路；
校验电灯接在cf点，正常发光，阐明该灯直接接在电源上，指示灯短路；
综合分析，断路元件是开关，短路元件是指示灯。
故选A。

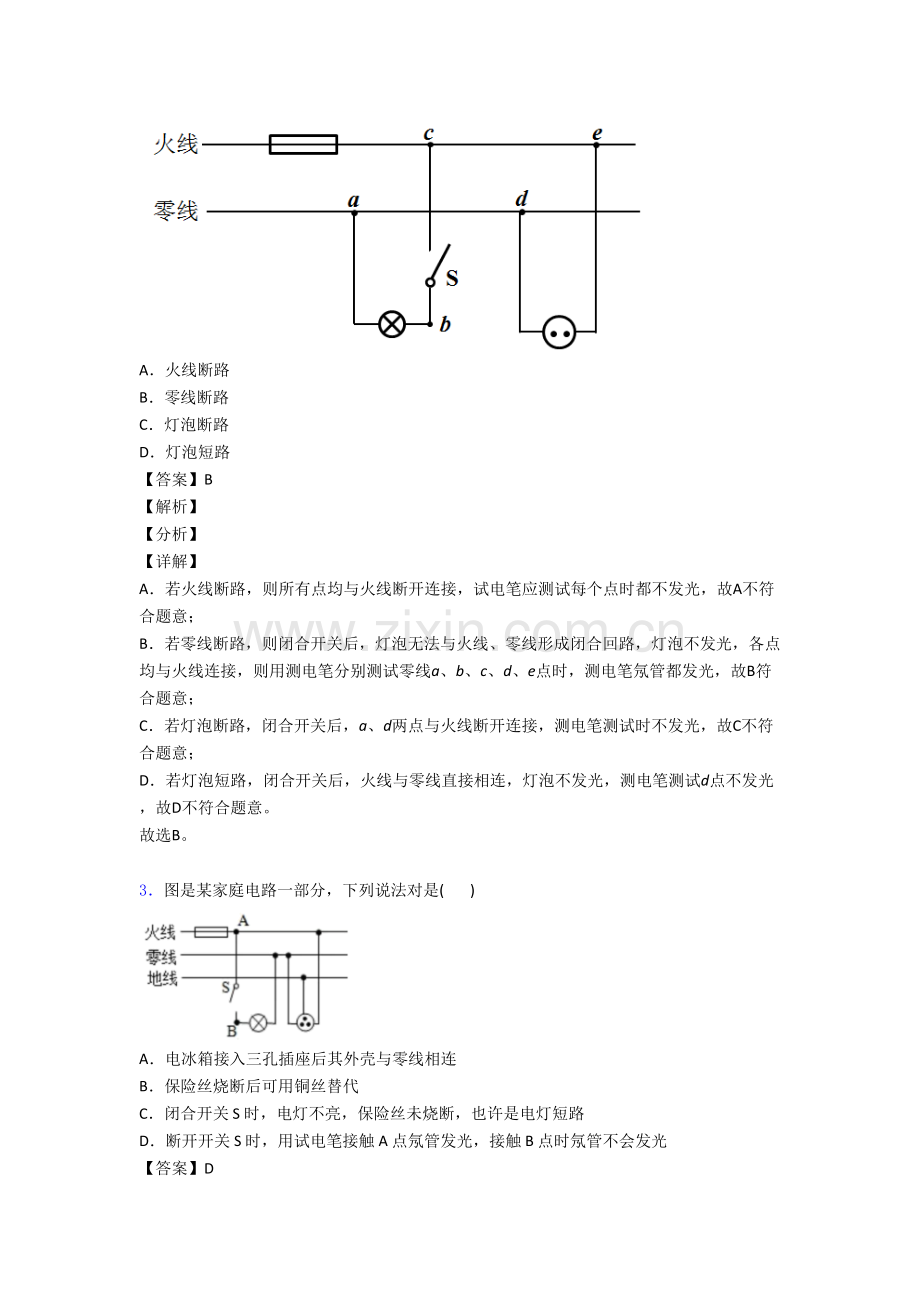

2．小卓同学想在家里安装一盏照明灯，如图是他设计电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔氖管都发光，则电路（ ）
A．火线断路
B．零线断路
C．灯泡断路
D．灯泡短路
【答案】B
【解析】
【分析】
【详解】
A．若火线断路，则所有点均与火线断开连接，试电笔应测试每个点时都不发光，故A不符合题意；
B．若零线断路，则闭合开关后，灯泡无法与火线、零线形成闭合回路，灯泡不发光，各点均与火线连接，则用测电笔分别测试零线a、b、c、d、e点时，测电笔氖管都发光，故B符合题意；
C．若灯泡断路，闭合开关后，a、d两点与火线断开连接，测电笔测试时不发光，故C不符合题意；
D．若灯泡短路，闭合开关后，火线与零线直接相连，灯泡不发光，测电笔测试d点不发光，故D不符合题意。
故选B。
3．图是某家庭电路一部分，下列说法对是( )
A．电冰箱接入三孔插座后其外壳与零线相连
B．保险丝烧断后可用铜丝替代
C．闭合开关 S 时，电灯不亮，保险丝未烧断，也许是电灯短路
D．断开开关 S 时，用试电笔接触 A 点氖管发光，接触 B 点时氖管不会发光
【答案】D
【解析】
【详解】
A．电冰箱接入三孔插座后其外壳是与地线相连，A错误；
B．保险丝烧断后不可用铜丝替代，B错误；
C．闭合开关S时，电灯不亮，保险丝未烧断，不也许是电灯短路，否则保险丝会烧断，C错误；
D．断开开关S时，用试电笔接触A点(火线)时，火线带电，因此氖管发光，但接触B点(与火线断开不带电)时，氖管不会发光，D对。
4．有一次，小华在将台灯插头插入家庭电路插座时，室内电灯忽然所有熄灭，原因也许是（ ）
A．插头与插座接触不良
B．台灯灯丝断了
C．台灯灯座内短路
D．台灯插头内短路
【答案】D
【解析】
【分析】
电路中电流过大原因：一是短路，二是用电器总功率过大；这两种状况都会使保险丝烧断或跳闸，使家里其他用电器停止工作。
【详解】
AB．由于没有将台灯插头插入插座时，室内电灯都正常工作，因此室内电灯、插座等用电器均正常，故AB错误；
C．当台灯灯座短路时，插头插入插座，只有再闭合开关时，才会出现电路中电流过大，烧断保险丝或跳闸，使室内电灯就所有熄灭状况，若不闭合开关，不会出现上述状况，故C错误；
D．当台灯或插头内短路，当插头插入插座时会使整个电路发生短路，使电路中电流过大，烧断保险丝或跳闸，使室内电灯就所有熄灭，故D对。
故选D。
5．在家庭电路中本来各用电器都在正常工作，当把手机充电器插头插入插座时，家里 所有用电器立即停止工作，其原因也许是（ ）
A．这个插座火线和零线本来相接触形成了短路
B．插头与这个插座接触不良形成了断路
C．插头插入这个插座时，导致火线和零线相接触形成了短路
D．用电器总功率过大，导致干路电流过大，漏电保护器自动切断电源
【答案】C
【解析】
【分析】
【详解】
A．若是这个插座处本来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，空气开关跳闸，室内所有用电器早就停止了工作，故A不符合题意；
B．若是插头与这个插座接触不良形成了断路，则手机充电器不工作，不会影响室内其他用电器，故B不符合题意；
C．若是插头插入这个插座时，导致火线和零线相接触形成了短路，空气开关跳闸，室内所有用电器所有停止了工作，符合题意，故C符合题意；
D．手机充电器功率很小，使用后对干路电流影响比较小，不会导致干路中总电流过大，空气开关跳闸，故D不符合题意。
故选C。
6．有关家庭电路及安全用电，下列说法对是
A．保险丝断了，可以用铁丝来替代
B．家庭电路中，空气开关跳闸一定是由于电路发生了短路
C．使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故
D．为了防止因漏电而导致触电事故，微波炉金属外壳应当与大地相连
【答案】D
【解析】
【详解】
A．保险丝特点是熔点低，电阻大，铁丝不具有这样特点，故错误
B．家庭电路中空气开关跳闸，也许是发生了短路也也许是用电器总功率过大，故错误
C．使用试电笔时，手指不能碰到笔尖金属体，但要接触笔尾金属体，故错误
D．有金属外壳用电器外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，故对
7．有关家庭电路及安全用电，下列说法中对是（ ）
A．可以在同一种电源插座上同步安插空调、电炉子、吸尘器等大功率用电器
B．电视机待机时不消耗电能
C．空气开关跳闸一定是发生了短路现象
D．插头中标着“E”导线和用电器金属外壳相连
【答案】D
【解析】
【详解】
A．不可以在同一种电源插座上同步安插空调、电炉子、吸尘器等大功率用电器，否则流过这个电源插座电流太大，A错误；
B．电视机待机时会消耗电能，B错误；
C．空气开关跳闸是由于家庭电路中电流过大，不一定是短路，用电器总功率过大也会导致家庭电路中电流过大，C错误；
D．插头中标着“E”导线和用电器金属外壳相连，这样可防止因用电器漏电而触电，D对。
8．有关家庭电路，下列说法对是（ ）
A．空气开关“跳闸”原因也许是用电器发生了短路
B．使用试电笔时，手不要接触笔尾金属体，以免触电
C．没有三孔插座时，可将三脚插头“长脚”去掉后再使用
D．家庭电路中开关接在火线或零线上都可以
【答案】A
【解析】
【详解】
A．空气开关“跳闸”原因也许是用电器发生了短路、也有也许是用电器总功率过大，A对；
B．使用试电笔时，手要接触笔尾金属体，这样才能正常使用试电笔，B错误；
C．拥有三脚插头用电器一般均有金属外壳，三脚插头“长脚”是为了将用电器接入电路同步把用电器外壳与保护接地线连接起来，防止因外壳带电引起触电事故，因此不可将三脚插头“长脚”去掉后再使用，C错误；
D．根据家庭电路连接方式，开关必须接在火线上，不能接在零线，D错误。
9．推理是一种重要思维措施，下列推理对是（ ）
A．碳酸盐与酸反应放出气体，能与酸反应放出气体物质一定是碳酸盐
B．铁在潮湿空气中容易生锈，因此隔绝氧气和水一定可以防止铁生锈
C．物体运动状态变化一定受力作用，则物体受力作用运动状态一定变化
D．家庭电路中熔丝熔断，一定是发生了短路
【答案】B
【解析】
【分析】
【详解】
A．碳酸盐与酸反应放出气体，但能与酸反应放出气体物质不一定是碳酸盐，也也许是活泼金属等，A错误；
B．铁在潮湿空气中容易生锈，因此隔绝氧气和水一定可以防止铁生锈，B对；
C．力是变化物体运动状态原因，若物体运动状态发生变化，则它一定受到力作用，而物体受力作用运动状态不一定变化，如物体受平衡力时，其运动状态并不变化，C错误；
D．家庭电路中熔丝熔断，不一定是发生了短路，也也许是用电器总功率过大，D错误。
故选B。
10．在下列状况中，不也许引起家庭电路中空气开关跳闸是（ ）
A．开关中两个线头相碰 B．插头中两个线头相碰
C．电路中增长了大功率用电器 D．电线绝缘皮损坏
【答案】A
【解析】
【分析】
【详解】
A．导致空气开关跳闸原因是：电路中电流过大，而引起电流过大有两个方面：短路和总功率过大。开关中两个线头相碰，只会导致开关无法控制用电器，但不会引起空气开关跳闸，故A符合题意；
B．插头中两个线头相碰也会导致短路，从而引起空气开关跳闸，故B不符合题意；
C．电路中增长了大功率用电器会导致总功率过大，从而引起空气开关跳闸，故C不符合题意；
D．电线绝缘皮损坏，会引起零火线直接接触，导致短路，从而引起空气开关跳闸，故D不符合题意。
故选A。
【点睛】
11．如图为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）插头时，所有用电器都停止工作，拔出洗衣机插头后，用测电笔测试三线插座左右两孔，氖管都发光，发既有一根熔丝熔断了。下列分析不合理是（ ）
A．熔丝熔断原因也许洗衣机插头处出现短路
B．一定是零线上熔丝熔断了
C．断开S1、S2，再用测电笔检测三线插座左右两孔，氖管都发光
D．只断开S1，再用测电笔检测开关S1两个接线柱，氖管都发光
【答案】C
【解析】
【分析】
【详解】
A．当洗衣机插头发生短路时，电路电流增大，则也许引起熔丝熔断，故A不符合题意；
BC．若火线上熔丝熔断，则三线插座左右两孔均与火线断开连接，用测电笔测试三线插座左右两孔，氖管均不发光，与题意不符，则一定是零线上熔丝熔断，因此若断开S1、S2，则三线插座左端与火线断开连接，再用测电笔检测时不发光，故B不符合题意，C符题意；
D．若只断开S1，由于零线上熔丝熔断且S2闭合，则开关S1两个接线柱均与火线相连或间接相连，因此再用测电笔检测开关S1两个接线柱，氖管都发光，故D不符合题意。
故选C。
12．如图所示，电工师傅用检查灯泡L0（灯泡）取代保险丝来检查新安装照明电路中每个支路状况。当S闭合后，再分别闭合S1、S2、S3时（四只灯泡均标有“220V 40W”字样），下列说法对是（ ）
A．只闭合S、S1时，L0不亮，阐明该支路断路
B．只闭合S、S2时，L0正常发光，阐明该支路短路
C．只闭合S、S3时，L0正常发光，用试电笔检测A点氖管发光
D．只闭合S、S3时，L0发光呈暗红色，每个灯泡实际功率为20W
【答案】AB
【解析】
【分析】
【详解】
A．只闭合S、S1时，L0不亮，阐明电路无电流，电路不通，该支路断路，故A对；
B．只闭合S、S2时，L0正常发光，阐明L0两端电压等于电源电压220V，则电路为L0简单电路，可知该支路L2短路，故B对；
C．只闭合S、S3时，L0正常发光，阐明L0两端电压等于电源电压220V，则电路为L0简单电路，可知该支路L3短路，A点与零线相连，试电笔检测时氖管不发光，故C错误；
D．只闭合S、S3时，L0发光呈暗红色，两灯均未正常发光，由串联分压可知此时两灯泡各分二分之一电压，由可知若灯丝电阻不变，则实际功率为额定功率四分之一，即10W，但灯丝电阻受温度影响，且温度越高，电阻越大，则实际功率无法计算，故D错误。
故选AB。
13．如图是小黄家部分电路，开始时各部分工作正常．火线和零线间电压值是_____．将电饭煲插头插入三孔插座后，正在烧水电热壶忽然不能工作，但电灯仍正常发光．拔出电饭煲插头，电热壶仍不能工作，把测电笔分别插入插座左、右孔，氖管均能发光．则故障是下列选项中________．
A．电热壶所在电路BD两点间断路
B．电路CD两点间导线断路
C．插座接地线断路
D．电路AB两点间导线断路
【答案】220V B
【解析】
【分析】
【详解】
火线和零线间电压值是220V；电灯仍正常工作，阐明不是保险丝烧坏了，没有发生短路,而把测电笔分别插入插座左、右插孔，氖管均能发光,阐明火线有电,而零线开路了，且是在C、D之间开路。
14．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。这是由于有接头处导线比相似长度无接头处导线_____(选填“电流”“电阻”)大。
(2)为了检查家庭电路中与否有短路状况，在进户线干路上串联一种标有“PZ220﹣40”白炽灯L1，如图所示，然后断开家里其他开关，只闭合S，若L1发光较暗，阐明该支路____；若发现L1正常发光，阐明该支路_____。(以上两格均选填“正常”或“短路”)。
【答案】电阻 正常 短路
【解析】
【详解】
[1]从焦耳定律得出串联电路中电阻大时发热量高，因此接头处容易发热高甚至引起火灾，是由于接头处导线比相似长度无接头处导线电阻大；
[2][3]把灯L1放在火线上时，L1与L2串联，若L2电路正常，L1与L2都不会达到额定电压，因此L1将发光较暗，因此若L1发光较暗时，阐明该支路正常工作；若L1正常发光，阐明L2没有分到电压，即该支路短路。
15．电工师傅常用一只标有“220V 100W”白炽灯L0作为“校验灯”取代保险丝来检查新安装照明电路中每个支路状况，如图所示。只闭合S、S1时，若L0不发光，阐明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔氖管都发光，则电路故障为____________________。
【答案】断路 进户零线断路
【解析】
【分析】
【详解】
[1]假设L1所在支路正常，那么有电流流过L0，L0会发光，这与题意不符合，因此L1所在支路不正常；假设L1所在支路短路，那么有电流流过L0，L0会发光，这与题意不符合，因此L1所在支路不是短路；假设L1所在支路断路，那么没有电流流过L0，L0不会发光，这与题意相符合，因此L1所在支路是断路。
[2]当电路是断路时，用测电笔测量时，C是与零线相通，本不该亮，亮了那就阐明到C零线断开了。
二、初中物理电路类问题
16．如图所示是一种运用电磁继电器温度自动控制装置。有关该装置，下列说法对是（ ）
A．装置中温度计使用水银是绝缘体
B．装置中电磁继电器与电动机原理相似
C．当温度达到90℃时，铃响灯不亮
D．当温度低于90℃时，铃响灯不亮
【答案】C
【解析】
【详解】
A．装置中温度计使用水银是导体，这样才符合条件，使电路可以导电，A错误；
B．装置中电磁继电器是运用电流磁效应，电动机原理是通电线圈在磁场中受力而转动，这两个原理不一样，B错误；
C．从图中可以看到，当温度达到90℃时，电路接通，电磁铁会把上面金属吸下来，此时工作电路中电铃接通，电铃会响，灯没有接入电路，灯不亮，C对；
D．当温度低于90℃时，控制电路断开，电磁铁不会把上面金属吸下来，此时工作电路中灯接入电路，电铃没有接入电路，灯亮，电铃不响，D错误。
17．《探索》节目简介说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电花粉。通过摩擦后来蜜蜂和空气带电状况，如下说法对是（ ）
A．空气不带电 B．蜜蜂带正电 C．蜜蜂带负电 D．空气带负电
【答案】C
【解析】
【详解】
同种电荷互相排斥，异种电荷互相吸引，由题知花粉带正电与蜜蜂互相吸引，蜜蜂带负电，空气与蜜蜂摩擦生电，空气带正电，故C对。
故选C。
18．考试试卷保密至关重要，为保证试卷万无一失，寄存试卷保密室有厚厚大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同步使用钥匙闭合开关S1、S2，使电动机工作拉开大门。为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。下列电路图符合设计规定是（ ）
A． B．
C． D．
【答案】C
【解析】
【分析】
【详解】
由题意可知，闭合开关S或者同步闭合开关S1、S2时，电动机工作，阐明开关S1、S2串联后再与开关S并联；闭合开关S3或S4时，警铃工作，阐明开关S3和S4并联。
A．由电路图可知，开关S、S1、S2中任意一种闭合时电动机都可以工作，故A不符合题意；
B．由电路图可知，开关S3、S4同步闭合时，警铃才工作，故B不符合题意；
C．由电路图可知，开关S或者同步闭合开关S1、S2时，电动机工作，闭合开关S3或S4时，警铃工作，故C符合题意；
D．由电路图可知，开关S、S1、S2都闭合时电动机才工作，开关S3、S4同步闭合时警铃才工作，故D不符合题意。
故选C。
19．在如图所示电路中，闭合开关S，电路正常工作一段时间后灯L熄灭，一种电表示数变大，另一种电表示数变为零，将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L或电阻R上，则（ ）
A．灯L短路 B．灯L断路
C．电阻R断路 D．电阻R短路
【答案】A
【解析】
【详解】
A．当灯L短路时，电压表达数为零，电流表达数变大；对调后，灯L相称于导线，电流表和电压表均有示数，故A符合题意；
B．当灯L断路时，将灯L和电阻R对调，电路处在断路状态，电流表和电压表达数均为零，故B不符合题意；
C．当电阻R断路时，整个电路断路，电压表和电流表均没有示数，故C不符合题意；
D．当电阻R短路时，电灯发光，对调后，电压表达数为零，故D不符合题意．
20．在如图所示电路中，开关S闭合时，规格相似灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心小明在读数时只在纸上记录了如图所示数字，则下列说法中对是（ ）
A．L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3A
B．L1和L2并联，电源电压为1.2V，通过L1、L2电流分别为0.3A、0.6A
C．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2V
D．L1和L2串联，电路中电流为0.6A，L1、L2两端电压分别为0.3V、1.2V
【答案】C
【解析】
【分析】
【详解】
规格相似两个灯泡均能发光时，它们连接方式要么是串联，要么是并联。
AB．当两灯泡并联时，电路中电流有两条途径，电流从电源正极出发，经乙电表后分支，一支经灯泡L1回到电源负极，一支经灯泡L2、丙电表回到电源负极，则甲为电压表测电源电压，乙为电流表测干路电流，丙为电流表测L2支路电流，由于并联电路中各支路两端电压相等，且干路电流等于各支路电流之和，由于通过两灯泡电流相等，干路电流是L2支路电流两倍，由图中数据可知：乙示数为1.2 A，丙示数为0.6 A，则甲示数为0.3 V；乙示数为0.6 A，丙示数为0.3 A，则甲示数为1.2 V，通过L1、L2电流均为0.3 A，故A、B不对；
CD．当两灯泡串联时，电路中电流只有一条途径，电流从电源正极出发，依次经甲电表、灯泡L2、灯泡L1回到电源负极，则甲为电流表测电路中电流，乙为电压表测L2两端电压，丙为电压表测电源电压，由于串联电路中各处电流相等，且两灯泡规格相似时它们两端电压相等，因此电源电压是L2两端电压2倍，即丙示数是乙示数2倍，由图中数据可知：丙示数为1.2 V，乙示数为0.6 V，则甲示数为0.3 A；丙示数为0.6 V，乙示数为0.3 V，则甲示数为1.2 A，L1、L2两端电压均为0.3 V，故D错误，C对。
故选C。
21．如图所示电路，闭合开关后，两灯正常发光，比较到处电流大小，其中也许对是（ ）
A． B． C． D．
【答案】C
【解析】
【详解】
A．由图知两灯并联a、d均为干路，电流相等，故A错误；
BD．由图知两灯并联，并联电路中干路电流不小于支路电流，故BD错误；
C．没有给出两灯泡其他信息，当两灯规格相似时，两灯电流相等，当两灯规格不一样步，电阻小，电流大，b处电流也许不小于c处电流，故C对。
故选C。
22．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道红、绿交通信号灯电路产生了浓厚爱好，通过观测、思考，他画出了下列红，绿灯连接电路图，你认为对是
A． B．
C． D．
【答案】B
【解析】
【分析】
【详解】
由题，十字路口人行横道红、绿交通信号灯应能独立工作，互不影响，故应为并联电路。
A．两灯泡串联，两开关均闭合时红、绿交通信号灯同步发光，只闭合一种开关均不发光，故A错误；
B．只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯并联，独立工作，互不影响，故B对；
C．两开关都闭合时会导致电源短路且两灯泡不发光，任何一种开关断开时红绿交通信号灯同步发光，故C错误；
D．当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮，故D错误。
故选B。
23．下列有关说法对是（ ）
A．电路两端有电压，电路中一定有电流
B．影响电阻大小原因是材料和长度
C．电动机工作时产热多少可用Q=UIt计算
D．电功率是表达电流做功快慢物理量
【答案】D
【解析】
【分析】
电压是形成电流原因；电路中有电压且电路是通路，电路中才有电流．导体电阻与导体材料、长度、横截面积有关．电动机工作时产热多少克通过焦耳定律计算，即．电功率物理意义是表达电流做功快慢物理量．
【详解】
A、电路两端有电压，电路中不一定有电流，还要看电路与否是通路；故A错误；
B、导体电阻与导体材料、长度、横截面积有关．故B错误；
C、电动机不属于纯电阻电路，故产热多少只能用计算．故C错误；
D、电功率是表达电流做功快慢物理量；故D对；
故选D．
【点睛】
此题考察电学多种知识点，理解电压与电流关系、明确影响电阻诸多原因、理解电动机属于非纯电阻电路、理解电功率意义；可解答此题．
24．既有三个轻质小球，试验发现其中任意两个小球互相靠近（未接触）都互相吸引．由此可判断（ ）
A．两个小球带负电，一种小球带正电
B．两个小球带正电，一种小球带负电
C．一种小球带正电，一种小球带负电，一种小球不带电
D．一种小球带电，两个小球不带电
【答案】C
【解析】
【分析】
【详解】
由题可知，三个轻质小球任意两个小球互相靠近（未接触）都互相吸引；
若两个小球带负电，一种小球带正电，或者两个小球带正电，一种小球带负电，则一定会出现带同种电荷两个小球互相排斥；因此不也许是三个小球都带电，故A、B错误；
若两个小球带异种电荷，另一种小球不带电，则两个带异种电荷小球靠近时互相吸引，同步两个带电小球都会吸引不带电小球，故C对；
若两个小球不带电，另一种小球带电，则两个不带电小球靠近时不会互相吸引，故D错误；故应选C．
25．如图所示电路，电源两端电压保持不变．闭合开关 S，将滑动变阻器滑片 P由 a端向 b端滑动一段距离，电压表V1、V2、V3示数变化量绝对值分别为、、，电流表达数变化量绝对值为 ．下列判断对是
A．电压表V1示数变小，电压表V2示数变大，电压表V1与V2示数之和不变
B．电压表V3示数变大，电压表V3与电流表达数比值变大
C．滑动变阻器滑片 P滑过那一段距离对应阻值为
D．不小于
【答案】ABD
【解析】
【详解】
A．由题中电路图可知，当滑动变阻器滑片P向b端滑动一段距离时，三电阻串联，电压表V1测与两端电压之和，电压表V2测两端电压，电压表V3测与两端电压之和，电流表测电路中电流；将滑动变阻器滑片P由a端向b端滑动一段距离时，接入电路中电阻变大，电路中总电阻变大，由欧姆定律可知，电路中电流变小，由可知，与两端电压变小，即电压表V1示数变小，因串联电路中总电压等于各分电压之和，且电源电压不变，因此电压表V1与V2示数之和等于电源电压即不变，则电压表V2示数变大，故A项对；
B．因电压表V3示数等于电源电压减去两端电压，因此电压表V3示数变大，因电压表V3与电流表达数比值为阻值，因此电压表V3与电流表达数比值变大，故B项对；
C．由欧姆定律得，滑动变阻器滑片P滑过那一段距离对应阻值为:
故C项错误；
D．当滑动变阻器滑片P在a端时，根据串联电路电压特点和欧姆定律得，V3示数是：
当滑动变阻器滑片P向b端滑动一段距离时，V3测量电阻、两端电压，根据串联电路电压特点和欧姆定律得：
则：
由题意可得：
因此不小于；故D项对；
