一、欧姆定律计算问题难题易错题
1．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器滑片P从B端至A端过程中，两电压表达数随电流表达数变化U-I图像如图乙所示，则
A．电源电压为20V
B．EF是V1表达数随A表达数变化图像
C．滑动变阻器最大阻值为10Ω
D．整个电路最大功率为14.4W
【答案】D
【解析】
【详解】
AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端电压，电压表V2测R2两端电压，电流表测串联电路电流。滑片P从B端至A端过程中，R2变小，根据串联分压原理，V2示数变小，又根据串联电路电压规律，V1示数变大。因此图乙中EF是V2表达数随A表达数变化图像，图线MN是V1表达数随A表达数变化图像；当滑片P在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误；
C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应电流I=0.4A，由欧姆定律可得，
R2==20
故C错误；
D．电源电压一定，当电路中电流最大I=1.2A时，电路总功率最大
P=UI=12V×1.2A=14.4W，
故D对；
故选D。

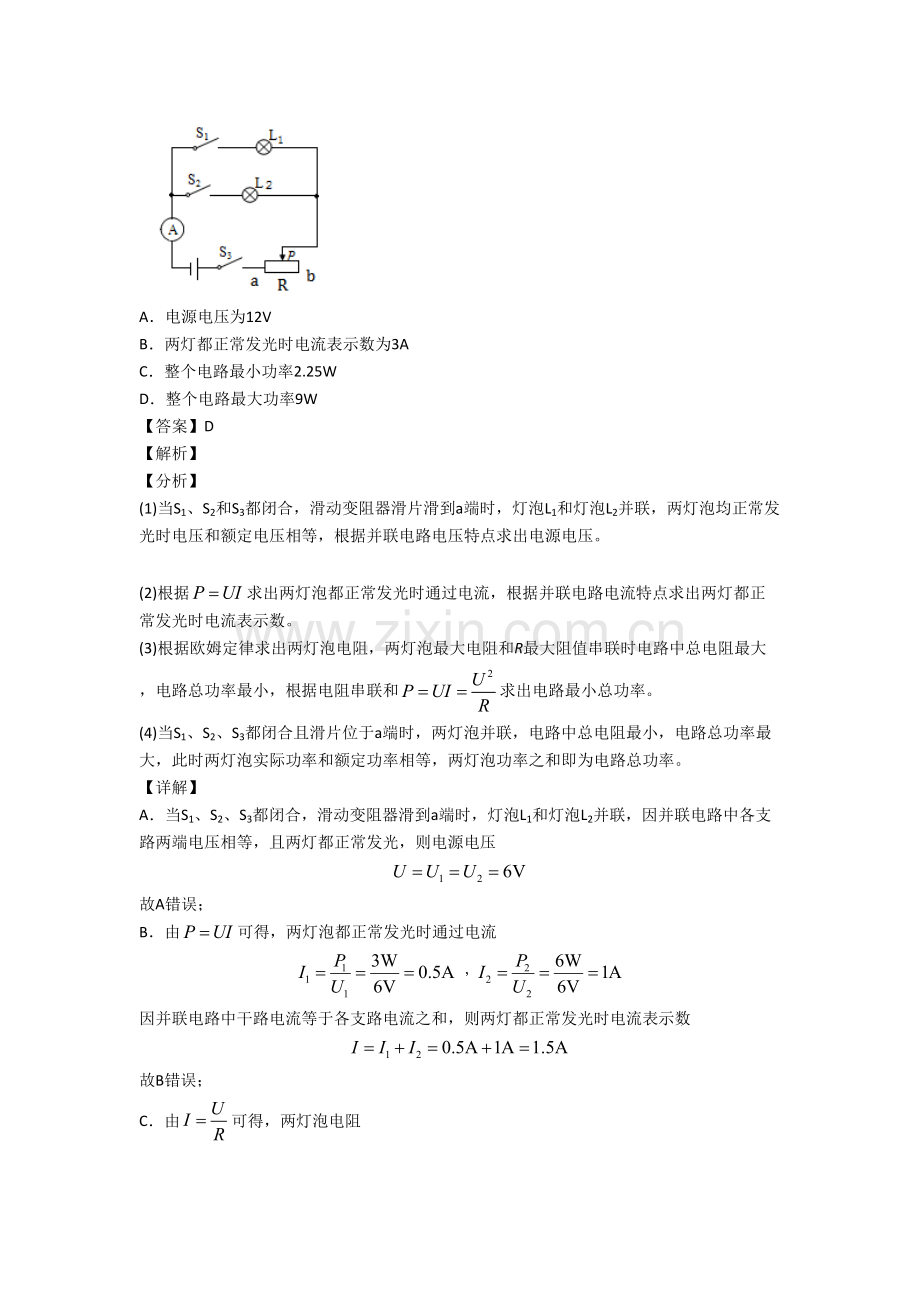

2．如图所示，电源电压保持不变，小灯泡L1、L2分别标有“6V 3W”和“6V 6W”字样，滑动变阻器R阻值变化范围为0~12Ω，当S1、S2和S3都闭合，滑动变阻器滑片滑到a端时，两灯都正常发光。不考虑温度对灯泡电阻影响，则（ ）
A．电源电压为12V
B．两灯都正常发光时电流表示数为3A
C．整个电路最小功率2.25W
D．整个电路最大功率9W
【答案】D
【解析】
【分析】
(1)当S1、S2和S3都闭合，滑动变阻器滑片滑到a端时，灯泡L1和灯泡L2并联，两灯泡均正常发光时电压和额定电压相等，根据并联电路电压特点求出电源电压。
(2)根据求出两灯泡都正常发光时通过电流，根据并联电路电流特点求出两灯都正常发光时电流表示数。
(3)根据欧姆定律求出两灯泡电阻，两灯泡最大电阻和R最大阻值串联时电路中总电阻最大，电路总功率最小，根据电阻串联和求出电路最小总功率。
(4)当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中总电阻最小，电路总功率最大，此时两灯泡实际功率和额定功率相等，两灯泡功率之和即为电路总功率。
【详解】
A．当S1、S2、S3都闭合，滑动变阻器滑到a端时，灯泡L1和灯泡L2并联，因并联电路中各支路两端电压相等，且两灯都正常发光，则电源电压
故A错误；
B．由可得，两灯泡都正常发光时通过电流
，
因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表示数
故B错误；
C．由可得，两灯泡电阻
，
当S1、S3闭合且滑片位于b端时，R1与R最大阻值串联，电路中总电阻最大，电路总功率最小，因串联电路中总电阻等于各分电阻之和，则电路最小总功率
故C错误；
D．当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中总电阻最小，电路总功率最大，因此时两灯泡均正常发光，因此整个电路最大功率
故D对。
故选D。
3．某同学运用如图甲所示电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。闭合开关，将滑片P滑到某一位置时，两电表示数如图乙所示，则下列说法不对是（ ）
A．此时灯泡电阻为8Ω
B．此时灯泡和滑动变阻器阻值之比为8∶7
C．该电路能探究串联电路电流特点
D．该电路能探究电流与电压关系
【答案】D
【解析】
【分析】
由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
【详解】
A．此时灯泡电阻
故A对，不符合题意；
B．滑动变阻器两端电压
此时灯泡与滑动变阻器阻值之比
故B对，不符合题意；
C．运用该电路可以探究串联电路电流特点，故C对，不符合题意。
D．探究电流与电压关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压关系，故D错误，符合题意。
故选D。
4．如图所示为一种电子显示握力计和它工作原理示意图。电源电压不变。握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，不施加力时弹簧一端滑片P在电阻R1最上端，移动到最下端时施加力最大（弹簧电阻不计）。电路中电流变化范围为0.1~0.6A。则下列说法对是（ ）
A．施加力最大时电路中电流为0.6A
B．R1连入电路阻值变化范围是0~30Ω
C．电路消耗总功率变化范围是0.3W~1.5W
D．R1消耗最大功率为0.45W
【答案】D
【解析】
【分析】
【详解】
A．两个电阻串联在电路中，不施加力时弹簧一端滑片P在电阻R1最上端，此时电路电阻最小，电流最大为0.6A，可得电源电压为3V，移动到最下端时电路电阻最大，电流最小为0.1A，故A错误；
B．由电路图可知，滑动变阻器接入电路阻值最小为零时，只有R2接入电路，电路中电阻最小，电流最大为0.6A，电源电压
U=U2=I最大R2=0.6A×5Ω=3V
滑动变阻器阻值所有接入电路时，电路中电流最小为0.1A，总电阻
R总==30Ω
滑动变阻器最大阻值
R1=R总-R2=30Ω-5Ω=25Ω
故B错误；
C．电路消耗总功率最大为
P大=UI大=3V×0.6A=1.8W
电路消耗总功率最小为
P小=UI小=3V×0.1A=0.3W
可得电路消耗总功率变化范围是0.3W~1.8W，故C错误；
D．由电功率公式
可知当R1为5Ω时，消耗功率最大为0.45W，故D对。
故选D。
5．如图所示，四只相似灯泡提成甲、乙两组，分别接在电压相似电源两端，假如甲、乙两组灯泡消耗电能相等，则（ ）
A．L1与L3两端电压之比是2：1
B．通过L1与L3电流之比是1：2
C．甲组与乙组通电时间之比是1：4
D．甲组与乙组电功率之比是4：1
【答案】B
【解析】
【分析】
【详解】
设电源电压为U，一种灯泡阻值为R；
A．串联电路起分压作用，由于四只灯泡相似，因此灯泡L1两端电压为，由于并联电路两端电压相等，故L3两端电压为U，故L1与L3两端电压之比为
故A不符合题意；
B．通过L1电流，通过L3电流，则通过L1与L3电流之比为
故B符合题意；
C．甲电路总电阻为2R，乙电路总电阻为，由可得
故C不符合题意；
D．甲组与乙组电功率之比
故D不符合题意。
故选B。
6．如图所示电路中，电源电压保持不变，定值电阻R2=3Ω，滑动变阻器最大阻值为R。将滑动变阻器滑片P移至右端，只闭合开关S1，电压表V1示数为U1，电压表V2示数为U2，电流表A示数为0.4A；再将滑动变阻器滑片P置于左端时，电压表V1示数为U1′，电压表V2示数为U2′。已知U1：U1′=2：1，U2：U2′=1：3，如下说法不对是（ ）
A．R电阻为10Ω
B．当开关都闭合，电路消耗最小功率为30W
C．电源电压为6V
D．只闭合开关S1时，电路消耗最大功率为7.2W
【答案】B
【解析】
【分析】
【详解】
将滑动变阻器滑片P移至右端接入阻值最大，只闭合开关S1时，三个电阻串联，电压表V1测量电阻R与定值电阻R1两端电压，电压表V2测量定值电阻R2两端电压，电流表测量电路电流，此时
且
再将滑动变阻器滑片P置于左端时接入阻值为零，此时
且
已知U1：U1′=2：1，U2：U2′=1：3，联立可得
即
U1：U2=4：1
则电源电压为
故C对，C不符合题意；
滑片P置于左端时电路电流为
即定值电阻R1为
则滑动变阻器最大阻值为
故A对，A不符合题意；
只闭合开关S1时，由P=UI可知当滑片P置于左端时接入阻值为零时，电路消耗功率最大，为
故D对，D不符合题意；
当开关都闭合时，三个电阻并联，电路消耗功率为
可知，当滑动变阻器滑片P移至右端接入阻值最大时，电路功率最小，为
故B错误，B符合题意。
故选B。
7．如图所示电路，将A、B两端接入10V电源，电压表达数为4V；拆去A、B两端电源，再将C、D两端接入20V 电源，电压表达数为12V，则R1∶R3值为（ ）
A．3∶2 B．1∶1 C．9∶4 D．4∶9
【答案】C
【解析】
【详解】
当将A、B两端接入10V电源，电压表达数为4V，即R2两端电压是4V，根据串联电路电压规律可知，R1两端电压是
根据串联电路电流规律可知
可得；拆去A、B两端电源，再将C、D两端接入20V 电源，电压表达数为12V，即R2两端电压是12 V，可知R3两端电压是
可知
可得；那么
故选C。
8．如图所示电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表达数为5V，闭合S、S2，断开S1时，电压表达数为7V，则R：R2为（ ）
A．3∶2
B．2∶3
C．7∶5
D．5∶7
【答案】A
【解析】
【分析】
【详解】
当闭合S、S1，断开S2时，R1与R串联，电压表测R两端电压；当闭合S、S2，断开S1时，R2与R串联，电压表测R两端电压；由 可得，两种状况下电流之比
因电源电压一定期，电流与电阻成反比，因此
整理可得
故选A。
9．如图所示，电源电压不变，当开关S闭合时，电流表示数为0.8A．开关S断开后，电流表示数变化了0.5A．则R1与R2阻值之比为（ ）
A．13：5 B．3：5 C．5：3 D．5：13
【答案】C
【解析】
【分析】
【详解】
开关S断开时电路为R1简单电路，当开关S闭合时两电阻并联，电流表测干路电流；∵并联电路中各支路独立工作、互不影响，∴开关S断开后，通过R1电流不变，变化电流是通过R2电流即I2＝0.5A，∵并联电路中干路电流等于各支路电流之和，∴通过R1电流：
，
∵并联电路中各支路两端电压相等，∴根据欧姆定律可得：
。
故选C。
10．某同学在做“调整灯泡亮度”电学试验时，电路如图所示。电源电压恒为 4.5V，电压表量程“0~3V”，滑动变阻器规格“20Ω 1A”，灯泡L标有“3V 1.5W”字样（忽视灯丝电阻变化）。在不损坏电路元件状况下，下列判断对是（ ）
A．滑动变阻器两端最大电压是3V
B．该电路最大总功率是4.5W
C．电路中电流变化范围是0.173A~0.5A
D．滑动变阻器阻值变化范围是3Ω~10Ω
【答案】C
【解析】
【分析】
【详解】
A．灯泡L电阻
当滑动变阻器接入电路电阻最大时，其两端电压最大，设这个电压大小，根据欧姆定律可知
解得，A错误；
B．由题意可知，灯泡L额定电流
可懂得电路中最大电流只能是0.5A，不能再大了，当电流是0.5A时，电路总电阻
这种状况符合题意，因此该电路最大总功率
该电路最大总功率是2.25W，B错误；
C．当滑动变阻器接入电路电阻最大时，电路电流最小，其电流值
电压表示数
这个电压值没有超过电压表量程，电路是安全，因此电路中最小电流可以是0.173A，由上述可知，电路中电流变化范围是0.173A~0.5A，C对；
D．由上述可知，电路中电流最小时，滑动变阻器接入电路阻值是；电路中电流最大时，滑动变阻器接入电路阻值是
那么滑动变阻器阻值变化范围是3Ω~20Ω，D错误。
故选C。
11．如图所示电路中，电源电压U=6V不变，R1为滑动变阻器，R2为定值电阻，开关S闭合后，当滑片P在变阻器a、b两端之间滑动过程中，电流表示数在1.2A~0.4A之间变化，则下列结论对是（ ）
A．R2=10Ω B．R1最大电阻为5Ω
C．电压表最大示数为4.8V D．电阻R2电功率变化范围是0.8W至7.2W
【答案】D
【解析】
【分析】
当滑片位于a端时，滑动变阻器接入电路电阻最大，R1、R2串联，电压表测滑动变阻器两端电压，电流表测电路中电流，电路中电阻最大，根据欧姆定律可知电路中电流最小以及滑动变阻器最大电阻，根据串联电路分压特点可知电压表示数最大，根据串联电路电压特点和欧姆定律表达出电源电压；当滑片位于b端时，电路为R2简单电路，此时电路中电流最大，根据欧姆定律表达出电源电压，因电源电压不变建立等式即可求出R2阻值，深入得出电源电压；再根据求出电阻R2电功率变化范围。
【详解】
ABC．当滑片位于a端时，R1、R2串联，电路中电流最小即I=0.4A，电压表示数最大U1=4V，由可知，R1最大电阻
则电源电压
-------①
当滑片位于b端时，电路为R2简单电路，此时电路中电流最大，即，则电源电压
-------②
由于电源电压不变，联立①②可得：R2=5Ω，U=6V，故ABC错误；
D．电阻R2消耗最大电功率
电阻R2消耗最小电功率
故电阻R2电功率变化范围是0.8∼7.2W，故D对。
故选D。
12．如下图甲电路中，闭合开关S后，电压表示数为2V，两个电流表指针偏转至表盘同一位置，则（ ）
A．L1中电流为0.2安
B．L1、L2中电流之比I1∶I2＝4∶1
C．电路总电阻是10欧
D．L1、L2消耗电功率之比P1∶P2＝4∶1
【答案】BD
【解析】
【分析】
【详解】
由图可知：开关闭合后，两灯泡并联，一种电流表测量是总电流，一种电流表测量是灯泡L2电流，电压表测量测量灯泡L2两端电压；
A．根据并联电路干路电流等于各支路电流之和可知：测量总电流电流表量程是0～3A，因此电流表示数为1A；则电路总电流I=1A；测量灯泡L2电流量程是0～0.6A，因此电流表达数为0.2A，也就是电灯L2中电流I2=0.2A，因此L1电流为
故A不符合题意；
B．通过两只灯泡电流之比为
故B符合题意；
C．由于两灯泡并联，则U=U2=2V，根据可得
故C不符合题意；
D．两灯泡消耗电功率之比
故D符合题意。
故选BD。
13．如图所示电路图，把端点A、B接在电压U不变电源两端，只闭合开关S1，电压表示数为U1，电流表A1示数为I1；把端点C、D接同一电源两端，只闭合开关S2，电压表示数为U2，电流表A2示数为I2；把端点A、D接同一电源两端，只闭合开关S1，电压表示数为U3，电流表A1示数为I3；把端点B、C接同一电源两端，只闭合开关S2，电压表示数为U4，电流表示数为I4。已知：R1=R3=12Ω，U1=8V，U1∶U3=4∶3，I3：I4=3∶5。下列说法对是（ ）
A．电源电压为30V
B．把端点B、C接同一电源两端，闭合开关S1、S2，总电阻R=2.4Ω
C．定值电阻R2=3Ω
D．把端点B、C接同一电源两端，只闭合开关S1，总功率P=300W
【答案】BC
【解析】
【分析】
【详解】
AC．把端点A、B接在电源两端，只闭合开关S1，电阻R1与R2串联，电压表测量R2两端电压，U1∶U3=4∶3，则
U=I1(R1+R2)
U1=I1R2=8V
U3=6V
把端点A、D接在电源两端，只闭合开关S1，电阻R2与R4串联，电压表测量R2两端电压，则
U=I3(R1+R2+R4)
U3=I3R2=6V
可得
I1：I3=4：3
把端点B、C接同一电源两端，只闭合开关S2，电路中只有电阻R3，电压表测量R3两端电压，为电源电压，则
U4=I4R3=U
即
I1(R1+R2)=I3(R1+R2+R4)=I4R3
将R1=R3=12Ω，I3：I4=3∶5代入可得
R2=3Ω，R4=5Ω
代回上述各式得
I3=2A，U=40V
故A错误、C对；
B．把端点B、C接同一电源两端，闭合开关S1、S2，电阻R2与R3并联，可得总电阻为
故B对；
D．把端点B、C接同一电源两端，只闭合开关S1，电路中只有电阻R2，可得总功率为
故D错误。
故选BC。
14．如图甲所示电路中，电源电压为12V保持不变，R2是定值电阻。闭合开关S，将滑动变阻器R1滑片从最左端向右滑动直到小灯泡L正常发光。图乙是这一过程中两电压表与电流表达数变化关系图像。下列说法对是（ ）
A．定值电阻R2阻值是20Ω B．小灯泡额定功率为1.8W
C．小灯泡正常发光时，R1阻值为5Ω D．滑动变阻器R1最大阻值为35Ω
【答案】BCD
【解析】
【分析】
【详解】
由电路图可知，滑动变阻器R1、R2和灯泡L串联在电路中，电压表V1测量滑动变阻器R1和R2两端总电压，电压表V2测量R2两端电压，电流表测量电路中电流。当滑片P从最左端向右滑动时，滑动变阻器连入电阻变小，从而使电路中总电阻变小，根据I＝可知，电路中电流变大；由U＝IR可知，灯泡L和R2两端电压变大，因串联电路中总电压等于各分电压之和，R1和R2两端总电压变小，由此可知：图像中上半部分为电压表V1示数变化图线，下半部分为电压表V2示数变化图线；
A．由图像可知，当灯泡L正常发光时电路中电流最大，为0.3A，此时电压表V1示数为滑动变阻器R1和R2两端总电压UV1＝6V，电压表V2示数为R2两端电压U2＝4.5V，根据I＝可得
R2＝＝＝15Ω
故A错误；
B．因串联电路中总电压等于各分电压之和，因此，灯泡L正常发光时灯泡两端电压
UL＝U﹣UV1＝12V﹣6V＝6V
因此
P额＝PL＝ULI最大＝6V×0.3A＝1.8W
故B对；
C．因串联电路中总电压等于各分电压之和，因此，灯泡L正常发光时R1两端电压
U1＝UV1﹣U2＝6V﹣4.5V＝1.5V
根据I＝可得
R1＝＝＝5Ω
故C对；
D．当滑片P在最左端时，滑动变阻器连入电阻最大，则电路中电流最小；由图像可知，电路中最小电流值为I最小＝0.2A，此时电压表V1示数UV1′＝10V，根据I＝可得此时R2两端电压
U2′＝I最小R2＝0.2A×15Ω＝3V
因串联电路中总电压等于各分电压之和，因此，此时R1两端电压
U1′＝UV1′﹣U2′＝10V﹣3V＝7V
根据I＝可得
R1最大＝＝＝35Ω
故D对。
故选BCD。
15．如图甲，电源电压保持不变，R1为定值电阻，滑动变阻器R2最大阻值为50Ω，电压表量程为0~15V。闭合开关S。移动滑动变阻器滑片，得到电压表达数与滑动变阻器接入电路电阻关系图象，如图乙所示。下列说法中对是（ ）
A．电源电压为18V
B．R1阻值为5Ω
C．R1最小功率为0.9W
D．为保证电压表安全，R1阻值与R2接入电路最小阻值之比为6∶1
【答案】AC
【解析】
【分析】
由电路图可知，R1与R2串联，电压表测R1两端电压；由图乙可知，当R2阻值为10Ω和20Ω时电压表示数，根据串联电路电流特点和欧姆定律表达出电路中电流，根据串联电路电压特点和欧姆定律表达出电源电压，运用电源电压不变得出等式即可求出R1阻值，深入求出电源电压；当电压表示数最大时，电路中电流最大，滑动变阻器接入电路中电阻最小，根据串联电路电流特点和欧姆定律求出电路中最大电流，根据串联电路电压特点求出此时滑动变阻器两端电压，运用欧姆定律求出滑动变阻器接入电路中最小阻值；当滑动变阻器接入电路中电阻最大时，电路中电流最小，电压表示数最小，据此得出滑动变阻器接入电路中阻值范围；当滑动变阻器接入电路中电阻最大时，电路中电流最小，R1消耗功率最小，根据欧姆定律和P=I2R求出R1最小功率。
【详解】
由电路图可知，R1与R2串联，电压表测R1两端电压；
AB．由图乙可知，当R2=10Ω时U1=9V，当时，因串联电路中各处电流相等，则电路中电流分别为
，
因串联电路中总电压等于各分电压之和，且电源电压保持不变，则电源电压
解得：R1=10Ω，电源电压
故A对，B错误；
C．当滑动变阻器接入电路中电阻最大时，电路中电流最小，R1消耗功率最小
故C对；
D．当电压表示数时，电路中电流最大，滑动变阻器接入电路中电阻最小，此时电路中电流
此时滑动变阻器两端电压
则滑动变阻器接入电路中最小阻值
则R1阻值与R2接入电路最小阻值之比为
故D错误。
故选AC。
二、初中物理电路类问题
16．两个完全相似验电器，分别带上不等量异种电荷，现将它们金属球用一根金属导体接通后分开，则两验电器金属箔（ ）
A．张角一定都减小，且带上等量异种电荷
B．张角一定都增大，且带上等量异种电荷
C．张角一定是有一种增大，且带上等量同种电荷
D．张角一定是有一种减小，且带上等量同种电荷
【答案】D
【解析】
【详解】
由于两个验电器带是不一样电荷，因此在用金属导体接触时会发生中和现象，少那种电荷会被多电荷中和掉，然后剩余电荷被两个验电器平分，因此最终两个验电器会带上等量同种电荷；由于发生了中和现象，少电荷会被中和掉，而多电荷由于中和现象也会减少，因此本来带电荷多验电器夹角一定会减小；故D项符合题意、ABC项不符合题意；
17．压敏电阻阻值是随所受压力增大而减小．小坤同学想设计一种通过电表达数反应压敏电阻所受压力大小电路，其中R0是定值电阻，R代表压敏电阻，规定压力增大时电表达数增大且符合电路安全，在下图所示电路中符合规定是：（ ）
A． B． C． D．
【答案】C
【解析】
【分析】
【详解】
A．由电路图可知，压敏电阻R压与定值电阻R0并联，电流表测R0支路电流，当压力增大时，压敏电阻R压阻值减小，因并联电路中各支路两端电压相等，因此由I=可知，电流表示数不变，故A不符合题意；
B．由电路图可知，压敏电阻R压与定值电阻R0并联，电压表测电源电压，电源电压不变，故B不符合题意；
C．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R0两端电压，当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，定值电阻两端电压增大，电压表达数增大，故C符合题意．
D．由电路图可知，压敏电阻R压与定值电阻R0串联，电压表测R压两端电压，当压力增大时，压敏电阻R压阻值减小，由串联电路中电阻越大分得电压越大可知，电压表示数减小，故D不符合题意．
18．如图所示电路中，电源电压保持不变，当滑动变阻器滑片P向右移动时，则（ ）
A．电流表达数变大，电压表达数变大
B．电流表达数变小，电压表达数变小
C．电流表达数变大，电压表达数变小
D．电流表达数变小，电压表达数变大
【答案】D
【解析】
【分析】
【详解】
由电路图可知，R1与滑动变阻器R3并联后，与R2串联，电流表测通过R3电流，电压表测R1两端电压。
当滑动变阻器滑片P向右移动时，R3接入电路中电阻增大，则电路中总电阻变大，根据可知，电路中总电流变小；又根据可知，R2两端电压U2变小，由于电压表达数
电源电压保持不变，因此电压表达数变大。
根据可知，电压表达数变大时，通过R1电流变大，又由于电路中总电流变小，由并联电路电流规律可知，通过R3电流变小，即电流表达数变小。
故选D。
19．在如图所示电路中，闭合开关S，电路正常工作一段时间后灯L熄灭，一种电表示数变大，另一种电表示数变为零，将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L或电阻R上，则（ ）
A．灯L短路 B．灯L断路
C．电阻R断路 D．电阻R短路
【答案】A
【解析】
【详解】
A．当灯L短路时，电压表达数为零，电流表达数变大；对调后，灯L相称于导线，电流表和电压表均有示数，故A符合题意；
B．当灯L断路时，将灯L和电阻R对调，电路处在断路状态，电流表和电压表达数均为零，故B不符合题意；
C．当电阻R断路时，整个电路断路，电压表和电流表均没有示数，故C不符合题意；
D．当电阻R短路时，电灯发光，对调后，电压表达数为零，故D不符合题意．
20．在如图所示电路中，开关S闭合时，规格相似灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心小明在读数时只在纸上记录了如图所示数字，则下列说法中对是（ ）
A．L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3A
B．L1和L2并联，电源电压为1.2V，通过L1、L2电流分别为0.3A、0.6A
C．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2V
D．L1和L2串联，电路中电流为0.6A，L1、L2两端电压分别为0.3V、1.2V
【答案】C
【解析】
【分析】
【详解】
规格相似两个灯泡均能发光时，它们连接方式要么是串联，要么是并联。
AB．当两灯泡并联时，电路中电流有两条途径，电流从电源正极出发，经乙电表后分支，一支经灯泡L1回到电源负极，一支经灯泡L2、丙电表回到电源负极，则甲为电压表测电源电压，乙为电流表测干路电流，丙为电流表测L2支路电流，由于并联电路中各支路两端电压相等，且干路电流等于各支路电流之和，由于通过两灯泡电流相等，干路电流是L2支路电流两倍，由图中数据可知：乙示数为1.2 A，丙示数为0.6 A，则甲示数为0.3 V；乙示数为0.6 A，丙示数为0.3 A，则甲示数为1.2 V，通过L1、L2电流均为0.3 A，故A、B不对；
CD．当两灯泡串联时，电路中电流只有一条途径，电流从电源正极出发，依次经甲电表、灯泡L2、灯泡L1回到电源负极，则甲为电流表测电路中电流，乙为电压表测L2两端电压，丙为电压表测电源电压，由于串联电路中各处电流相等，且两灯泡规格相似时它们两端电压相等，因此电源电压是L2两端电压2倍，即丙示数是乙示数2倍，由图中数据可知：丙示数为1.2 V，乙示数为0.6 V，则甲示数为0.3 A；丙示数为0.6 V，乙示数为0.3 V，则甲示数为1.2 A，L1、L2两端电压均为0.3 V，故D错误，C对。
故选C。
21．如图所示电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器滑片，小灯泡都不发光。现用一只电压表检测这一现象产生原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数，则产生上述现象原因也许是（ ）
A．L短路 B．L断路 C．R断路 D．R0短路
【答案】A
【解析】
【分析】
【详解】
从图中可看到，这是一种串联电路，R、L、R0串联在一起。
A．假设L短路，电路中是有电流，当电压表接ab两点时，电压表是没有示数；接ac两点时，电压表测R0电压，有电流流过R0，那么电压表有示数；这些状况符合题中条件，因此也许是L短路，选项A符合题意；
B．假设L断路，那么电路中是没有电流，当电压表接ab两点时，有微小电流流过电压表，电压表测是电源电压，有示数；接ac两点时，没有电流流过电压表，电压表是没有示数；这些状况不符合题中条件，因此不也许是L断路，B项不合题意；
C．假设R断路，那么电路中是没有电流，当电压表接ab两点时，没有电流流过电压表，电压表是没有示数；接ac两点时，也没有电流流过电压表，电压表是没有示数；这些状况不符合题中条件，因此不也许是R断路，C项不合题意；
D．假设R0短路，电路中是有电流，当电压表接ab两点时，有电流流过灯L，电压表有示数；接ac两点时，电压表是没有示数；这些状况不符合题中条件，因此不也许是R0短路，D项不合题意。
故选A。
22．如图所示，两个规格不一样电灯L1、L2接在电路中．闭合开关，如下判断对是（ ）
A．L1、L2串联 B．通过L1、L2电流相等
C．电流表测干路中电流 D．电流表测通过L2电流
【答案】C
【解析】
【详解】
由图示可知，当开闭合后，两个灯泡是并联，电流表测通过两个灯泡总电流，由于两个灯泡不相似，电压相等，因此通过它们电流是不相等，故应选C．
23．下列有关说法对是（ ）
A．电路两端有电压，电路中一定有电流
B．影响电阻大小原因是材料和长度
C．电动机工作时产热多少可用Q=UIt计算
D．电功率是表达电流做功快慢物理量
【答案】D
【解析】
【分析】
电压是形成电流原因；电路中有电压且电路是通路，电路中才有电流．导体电阻与导体材料、长度、横截面积有关．电动机工作时产热多少克通过焦耳定律计算，即．电功率物理意义是表达电流做功快慢物理量．
【详解】
A、电路两端有电压，电路中不一定有电流，还要看电路与否是通路；故A错误；
B、导体电阻与导体材料、长度、横截面积有关．故B错误；
C、电动机不属于纯电阻电路，故产热多少只能用计算．故C错误；
D、电功率是表达电流做功快慢物理量；故D对；
故选D．
【点睛】
此题考察电学多种知识点，理解电压与电流关系、明确影响电阻诸多原因、理解电动机属于非纯电阻电路、理解电功率意义；可解答此题．
24．如图所示是一种定期课间音乐播放装置原理图，“播放器”是有电流通过时会播放音乐装罝；“定期开关”是抵达设定期间会自动断开开关．闭合开关S，当“定期开关”处在闭合状态时，指示灯 ① (填“会”或“不会”)亮，播放器 ② (填“会”或“不会”)播放音乐；抵达设定期间定期开关”处在 ③ (填“闭合”成“断开”)状态，“播放器”播放音乐，下列选项中对是( )
A．①会，②不会，③断开 B．①不会，②会，③闭合
C．①不会，②会，③断开 D．①会， ②不会，③闭合
【答案】A
【解析】
【分析】
【详解】
由题意知，闭合开关S，当“定期开关”处在闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；抵达设定期间“定期开关”处在断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐，故选A．
25．定值电阻R1标有“10Ω 2A”，R2标有“20Ω 1.5A”字样。则如下说法对是（ ）
A．若将两只电阻串联使用，则容许通过电阻最大电流为2A
B．若将两只电阻串联使用，容许加在它们两端总电压最大值是45V
C．若将两只电阻并联使用，则干路容许通过电流最大值是3A
D．若将两只电阻并联使用，电路容许总电功率最大值是60W
【答案】BCD
【解析】
【分析】
【详解】
A．定值电阻R1容许通过最大电流为2A，R2容许通过最大电流为1.5A，根据串联电路中电流到处相等，为不损坏定值电阻，则容许通过电阻最大电流为1.5A，故A错误；
B．由A解析知，容许通过电阻最大电流为1.5A，根据I=可得加在它们两端总电压最大值为
==1.5A(10+20)=45V
故B对；
C．由定值电阻、铭牌可知，加在它们两端最大电压分别为
==2A10=20V，==1.5A20=30V
根据并联电路中各用电器两端电压相等，可知它们两端电压最大为20V，则通过定值电阻电流为2A，通过定值电阻电流为
===1A
干路容许通过电流最大值为
=2A+1A=3A
故C对；
D．若将两只电阻并联使用，电路容许总电功率最大值为
==20V3A=60W
故D对。
故选BCD。
