2025年欧姆定律培优卷.doc

- 欧姆定律培优卷（word）

一、欧姆定律选择题
1．将电阻 与100欧电阻并联后，它们总电阻不不小于10欧。下列判断中对是（  ）

A.  一定不不小于10欧           B.  也许不小于10欧           C.  一定不小于10欧           D.  不也许为10欧
【答案】B
【解析】【解答】由于并联电路电阻关系为： ，因此并联电路总电阻不不小于任一支路电阻，即不不小于各支路中最小电阻，故电阻R1也许不小于10欧.
故答案为：B.
【分析】根据并联电路总电阻不不小于任何一支路电阻分析解答即可.

2．灯泡L上标有“6V 6W”字样，测得该灯泡电流随电压变化关系如图甲所示．现把灯泡L接入如图乙所示电路中，若电源电压为10V不变，电流表量程为“0～0.6A”，电压表量程为“0～15V”，则下列说法对是（　　）

​
A. 灯泡L正常发光时，电压表示数为6V
B. 当电流表达数为0.4A时，电压表示数为9V
C. 灯泡L电阻值随电压表示数增大而增大
D. 为了保证电路安全，整个电路消耗最大功率为10W
【答案】 B
【解析】【解答】解：A、灯泡正常发光时电压UL=6V，由于串联电路中总电压等于各分电压之和，因此，灯泡L正常发光时，电压表示数：UR=U﹣UL=10V﹣6V=4V，故A错误；

B、由图象可知，当I=0.4A时，UL=1V，因此UR=U﹣UL=10V﹣1V=9V．故B对；
C、灯泡电阻随温度升高而增大，即灯泡两端电压越大时，实际功率越大，温度越高，电阻越大，因电压表示数越大时，灯泡两端电压越小，因此，灯泡电阻随两端电压增大而减小．故C错误；
D、由图象可知，当灯泡正常发光（UL=6V）时，电路中电流为1A＞0.6A，因此电路中最大电流为I=0.6A，电路消耗最大电功率Pmax=UImax=10V×0.6A=6W．故D错误．

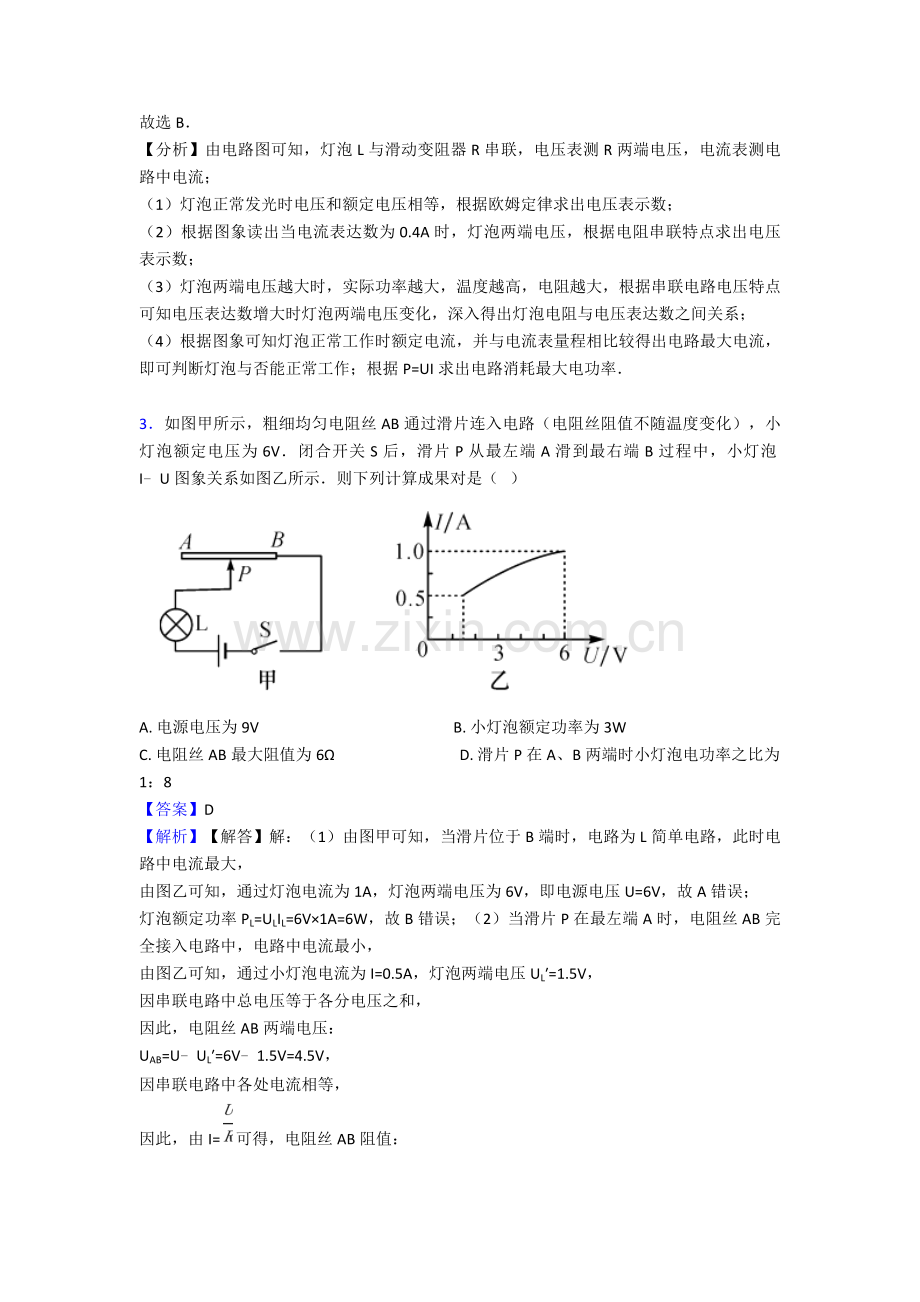

故选B．
【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端电压，电流表测电路中电流；
（1）灯泡正常发光时电压和额定电压相等，根据欧姆定律求出电压表示数；
（2）根据图象读出当电流表达数为0.4A时，灯泡两端电压，根据电阻串联特点求出电压表示数；
（3）灯泡两端电压越大时，实际功率越大，温度越高，电阻越大，根据串联电路电压特点可知电压表达数增大时灯泡两端电压变化，深入得出灯泡电阻与电压表达数之间关系；
（4）根据图象可知灯泡正常工作时额定电流，并与电流表量程相比较得出电路最大电流，即可判断灯泡与否能正常工作；根据P=UI求出电路消耗最大电功率．

3．如图甲所示，粗细均匀电阻丝AB通过滑片连入电路（电阻丝阻值不随温度变化），小灯泡额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B过程中，小灯泡I﹣U图象关系如图乙所示．则下列计算成果对是（   ）

A. 电源电压为9V                                                     B. 小灯泡额定功率为3W
C. 电阻丝AB最大阻值为6Ω                                 D. 滑片P在A、B两端时小灯泡电功率之比为1：8
【答案】D
【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L简单电路，此时电路中电流最大，
由图乙可知，通过灯泡电流为1A，灯泡两端电压为6V，即电源电压U=6V，故A错误；
灯泡额定功率PL=ULIL=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB完全接入电路中，电路中电流最小，
由图乙可知，通过小灯泡电流为I=0.5A，灯泡两端电压UL′=1.5V，
因串联电路中总电压等于各分电压之和，
因此，电阻丝AB两端电压：
UAB=U﹣UL′=6V﹣1.5V=4.5V，
因串联电路中各处电流相等，
因此，由I= 可得，电阻丝AB阻值：
RAB= = =9Ω，故C错误，
灯泡电功率：
PL′=UL′I=1.5V×0.5A=0.75W，
则滑片P在A、B两端时小灯泡电功率之比：
PL′：PL=0.75W：6W=1：8，故D对．
故选D．
【分析】（1）由图甲可知，当滑片位于B端时，电路为L简单电路，此时电路中电流最大，根据图乙可知通过灯泡电流以及两端电压即为电源电压，根据P=UI求出灯泡额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中电流最小，根据图乙读出灯泡两端电压和通过电流，根据串联电路电压特点求出AB两端电压，根据串联电路电流特点和欧姆定律求出电阻丝AB阻值，根据P=UI求出灯泡电功率，然后得出滑片P在A、B两端时小灯泡电功率之比．

4．如图所示，若电路中电源两端电压保持不变，闭合开关S，当滑动变阻器滑片P从b端向a端滑动过程中（   ）

A. 电压表V1示数变大，电流表A示数变大        B. 电压表V2示数变大，电流表A示数变小
C. 电压表V1示数变大，电流表A示数变小        D. 电压表V2示数变大，电流表A示数变大
【答案】 A
【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端电压，电压表V2测量R2两端电压，电流表测量串联电路中电流。
当滑动变阻器滑片P从b端向a端滑动过程中，滑动变阻器电阻变小，由串联分压规律可知，变阻器分担电压变小，即电压表V2示数变小；电源电压不变，因此定值电阻两端电压就变大，即电压表V1示数变大；
定值电阻阻值不变，滑动变阻器电阻变小，因此整个电路总电阻变小，电源电压不变，由欧姆定律可知，电路中电流就变大，即电流表示数就变大。BCD不符合题意，A符合题意。
故答案为：A。
【分析】结合电路图，理清元件连接方式及电表测量对象，串联电路电阻起分担电压作用，电阻越大，分担电压就越大.

5．甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，目前把它们按不一样方式接在不一样电路中（不考虑灯丝电阻变化），下列判断错误是（   ）
A. 若把它们并联在4V电路中，乙灯正常发光                  B. 若把它们并联在4V电路中，甲灯比乙灯亮
C. 若把它们串联在10V电路中，两灯都可以正常发光     D. 若把它们串联在10V电路中，甲灯比乙灯亮
【答案】 B
【解析】【解答】解：由P＝UI可得，两灯泡额定电流分别为：
I甲＝ ＝ ＝0.5A，I乙＝ ＝ ＝0.5A，
由I＝ 可得，两灯泡电阻分别为：
R甲＝ ＝ ＝12Ω，R乙＝ ＝ ＝8Ω。
AB、两灯泡并联在4V电路中时，
因并联电路中各支路两端电压相等，且额定电压下灯泡正常发光，
因此，只有乙灯泡能正常发光，其实际功率为P乙实＝P乙＝2W；
甲灯泡不能正常发光，其实际功率为P甲实＝ ＝ ≈1.33W＜P乙实 ，
因此乙灯比甲灯亮，A不符合题意，B错误，符合题意；
CD、两灯泡串联在10V电路时，
两灯总电阻为R＝R甲+R乙＝12Ω+8Ω＝20Ω，
此时电路中电流为I串＝ ＝ ＝0.5A，
因串联电路中各处电流相等，且此时电流与两灯泡额定电流相等，
因此，两灯泡可以同步正常发光；
此时两灯实际功率都等于各自额定功率，由于P甲＞P乙（即3W＞2W），因此甲灯较亮，C、D不符合题意。
故答案为：B。
【分析】结合小灯泡铭牌，根据P=UI是求出额定电流，根据I＝ 求出两灯泡电阻；两灯泡并联时它们两端电压相等，两灯泡两端电压和额定电压相等时正常发光，否则不能正常发光；两灯泡串联时通过它们电流相等，且两灯泡额定电流相等，实际电流等于额定电流时才能正常发光.

6．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（　　）

A. 灯L2比L1亮
B. 灯L1、L2实际电压之比为1：2
C. 若一电表达数忽然减小，另两电表达数不变，则也许是灯L2灯丝断了
D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2
【答案】 D
【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；

由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；
A、两灯泡并联，灯泡两端电压U相等，R1＜R2 ， 由P=可知：P1＞P2 ， 灯L1比L2亮，故A错误；
B、两灯泡并联，它们两端电压相等，灯泡实际电压之比为1：1，故B错误；
C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，假如灯L2灯丝断了，通过L2电流为零，两电流表达数都变小，电压表达数不变，不符合题意，故C错误；
D、若将灯L1、L2串联后接入电路，通过两灯泡电流I相等，两灯都能发光，则实际功率之比：===，故D对；
故选D．
【分析】已知灯泡额定电压与额定功率，应用电功率公式求出灯泡电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题．

7．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处传感器M接触到从针口处漏出药液后，其电阻RM发生变化，导致电压表示数增大而触犯警报器（图中未画出）报警，则M接触药液后（   ）

A. M电阻RM变大                                                B. 电路消耗总功率变大
C. 电压表与电流表示数乘积不变                         D. 电压表与电流表示数之比变大
【答案】B
【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端电压，电流表测电路中电流．
由题意可知，M接触药液后，警报器报警，电压表V示数增大，
由I= 变形式U=IR可知，电压表达数增大时，电路中电流变大，即电流表示数变大，
则电压表与电流表乘积变大，故C错误；
由P=UI可知，电源电压不变时，电路消耗总功率变大，故B对；
由R= 可知，电路中总电阻变小，
因串联电路中总电阻等于各分电压之和，
因此，M电阻RM变小，故A错误；
由R= 可知，电压表V与电流表A比值等于定值电阻R阻值，则电压表与电流表比值不变，故D错误．
故选B．
【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端电压，电流表测电路中电流．根据题意可知，M接触药液后，警报器报警，电压表V示数增大，根据欧姆定律可知电路中电流变化，深入可知电压表V与电流表A乘积变化；根据P=UI可知电路消耗总功率变化，根据欧姆定律可知电路中总电阻变化，根据电阻串联可知M电阻变化；根据欧姆定律结合定值电阻阻值可知电压表V与电流表A比值变化．

8．如图所示电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法对是（   ）

A. 小灯泡变亮               B. 电流表达数变大               C. 电压表达数变小               D. 电路总功率不变
【答案】D
【解析】【解答】解：因电压表内阻很大、在电路中相称于断路，
因此，滑片移动时，接入电路中电阻不变，
此时灯泡与滑动变阻器最大阻值串联，电压表测滑片右侧部分两端电压，电流表测电路中电流，
由I= 可知，电路中电流不变，即电流表示数不变，故B错误；
因灯泡亮暗取决于实际功率大小，
因此，由P=I2R可知，灯泡实际功率不变，亮暗不变，故A错误；
由P=UI可知，电路总功率不变，故D对；
当滑片P向左移动时，电压表并联部分电阻变大，
由U=IR可知，电压表示数变大，故C错误．
故选D．
【分析】根据电压表内阻很大、在电路中相称于断路可知滑片移动时接入电路中电阻不变，此时灯泡与滑动变阻器最大阻值串联，电压表测滑片右侧部分两端电压，电流表测电路中电流，根据欧姆定律可知电路中电流变化，根据P=I2R可知灯泡实际功率变化，深入判断亮暗变化，根据P=UI可知电路总功率变化，根据滑片移动可知滑片右侧部分电阻变化，根据欧姆定律可知电压表达数变化．

9．如图所示电路中，闭合开关，滑动变阻器滑片向右滑动过程中（    ）

A. 灯泡L1变亮、L2亮度不变                                    B. 灯泡L1变亮、L2变暗
C. 灯泡L1亮度不变、L2变亮                                    D. 灯泡L1变暗、L2变亮
【答案】 D
【解析】【解答】由图可知是混联电路图，当滑动变阻器滑片向右滑动时电阻变大，滑动变阻器和灯泡并联，此处总电阻变大，分压变大，灯泡L2变亮，灯泡L1分压减小，变暗，D符合题意，ABC不符合题意。
故答案为：D.
【分析】根据混联电路特点，并联处电阻变大分压变大，串联时，分压互相影响。

10．如图所示，电源电压保持不变。闭合电键S，当滑动变阻器滑片P向右移动时，不变是：①电流表A示数；②电压表V示数；③电流表A与A1示数差值；④电压表V与电流表A示数比值（  ）

A. 只有①                                 B. 只有②                                 C. ②③                                 D. ②③④
【答案】C
【解析】【解答】由电路图懂得，R1 和R2 并联，电压表测量并联电路支路电压（等于电源电压），电流表A1 测R1 支路电流，A测干路电流；由于电源电压不变，因此，电压表V示数不变，故②符合题意；由于并联电路中各支路独立工作、互不影响，因此，滑片移动时，通过R2 电流不变，当滑动变阻器滑片P向右移动时，接入电路中电阻变大，由I=U/R懂得，通过滑动变阻器R1 支路电流变小，即电流表A1 示数变小，由于并联电路中干路电流等于各支路电流之和，因此，干路电流变小，即电流表A示数变小，故①不符合题意；由于电流表A与A1 示数差值等于通过R2 电流，因此，电流表A与A1 示数差值不变，故③符合题意；由电压表V示数不变、电流表A示数变小懂得，电压表V与电流表A示数比值变大，故④不符合题意，综上所述，只有C符合题意，
故答案为：C。
【分析】R1和R2并联，电压表测量并联电路支路电压（等于电源电压），电流表A1测R1支路电流，A测干路电流；根据电源电压判断电压表达数变化，根据并联电路中各支路独立工作、互不影响可知通过R2电流变化；根据滑片移动可知接入电路中电阻变化，根据欧姆定律可知该支路电流变化，运用并联电路电流特点可知干路电流变化以及两电流表达数只差变化，深入得出电压表V与电流表A示数比值变化.

11．张华同学在“探究通过导体电流与其两端电压关系”时，将记录试验数据通过整理作出了如图所示图象，根据图象，下列说法不对是（   ）

A. 当在导体乙两端加上1 V电压时，通过导体乙电流为0.1 A
B. 将甲、乙两导体并联后接到电压为3 V电源上时，干路中电流为0.9 A
C. 通过导体甲电流与其两端电压成正比
D. 导体甲电阻不小于导体乙电阻
【答案】 D
【解析】【解答】A.根据图像，当乙电压为1V，电流为0.1A，A不符合题意；
B.当甲乙并联电压为3V时，甲电流为0.6A，乙电流为0.3A，干路电流为0.6A+0.3A=0.9A，B不符合题意；
C.根据甲图像是过原点直线，阐明电压和电流成正比，C不符合题意；
D.在图像中，导体甲乙电流相等时，甲电压小，甲电阻小，D符合题意。
故答案为：D.
【分析】结合电流和电压关系图像，分析不一样电流对应电压，结合电压和电流大小分析电阻大小关系。

12．小明用如图甲所示电路来测量额定电压为2.5V小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中阻值最大时开始记录数据，测得小灯泡U﹣I图象如图乙所示．针对该试验过程，下列成果对是（   ）

A. 小灯泡额定功率为6.25W                                B. 小灯泡正常工作时电阻为5Ω
C. 滑动变阻器最大阻值为40Ω                             D. 电路消耗最小功率为0.05W
【答案】C
【解析】【解答】解：
由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，
A、小灯泡额定电压为2.5V，由图象可知此时通过灯泡电流为0.4A，
因此小灯泡额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；
B、由I= 可得，灯泡正常工作时电阻：RL= = =6.25Ω，故B错误；
C、电源电压一定，由I= 可知，当变阻器连入电路阻值最大时，电路中电流最小；由图象知电路最小电流为0.1A，此时灯泡两端电压为0.5V；
电路最大总电阻：R总最大= = =45Ω，
此时灯泡电阻：RL= = =5Ω，
滑动变阻器最大阻值：R滑最大=R总最大﹣RL=45Ω﹣5Ω=40Ω，故C对；
D、由P=UI可得电路消耗最小功率：
P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．
故选C．
【分析】（1）由图象可知，灯泡正常发光时电流，由P=UI计算小灯泡额定功率；（2）由I= 计算灯泡正常工作时电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡电压和电流，由串联电路特点和欧姆定律计算变阻器最大值；（4）由P=UI计算电路最小功率．

13．根据欧姆定律公式I＝U/R，可变形得到R＝U/I、U＝IR下列说法中对是（   ）
A. 由U＝IR可得：导体两端电压与通过导体电流成正比，与导体电阻成反比
B. 由R＝U/I可得：某段导体两端电压为0时，导体电阻为0
C. 由R＝U/I可得：导体两端电压跟通过导体电流比值等于这段导体电阻
D. 由R＝U/I可得：导体电阻跟导体两端电压成正比，跟通过导体电流成反比
【答案】 C
【解析】【解答】解：A、电压是产生电流原因，没有电压不会产生电流，因此根据欧姆定律内容对说法为：电阻一定期，导体中电流与导体两端电压成正比；当导体两端电压一定期，通过导体电流与导体电阻成反比，A不符合题意；
BD、电阻是导体自身一种属性，与材料、长度、横截面积、温度有关，与导体两端电压和通过电流无关；某段导体两端电压为0时，导体电阻不为0，BD不符合题意；
C、由欧姆定律变形公式R＝ 可知，导体电阻大小等于导体两端电压跟通过导体电流比值，C符合题意。
故答案为：C。
【分析】（1）欧姆定律内容：一段导体中电流跟这段导体两端电压成正比，跟这段导体电阻成反比。（2）电阻是导体自身一种属性，与材料、长度、横截面积、温度有关，与导体两端电压和通过电流无关。

14．如图所示，电源电压保持不变。只闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法对是（   ）

A. 电流表达数变大，电压表达数变小                      B. 电流表达数变小，电压表达数不变
C. 电压表达数与电流表达数比值变小                  D. 电压表达数与电流表达数比值不变
【答案】 D
【解析】【解答】解：由电路图可知，只闭合开关S1时，R1与R2串联，电压表测R1两端电压，电流表测电路中电流；若再闭合开关S2时，R2被短路，电路为R1简单电路，电压表测R1两端电压，电流表测电路中电流，因串联电路中总电阻等于各分电阻之和，因此，电路中总电阻变小，由I= 可知，电路中电流变大，即电流表达数变大，B不符合题意；电路中电流变大，由U=IR可知，R1两端电压变大，即电压表示数变大，A不符合题意；由R= 可知，电压表达数与电流表达数比值等于R1阻值，则其比值不变，C不符合题意、D符合题意。
故答案为：D。
【分析】结合电路图，理清开关处在不一样状态时元件连接方式及电表测量对象，根据电阻串联可知电路中总电阻变化，根据欧姆定律I= 可知电路中电流变化和R1两端电压变化，根据欧姆定律结合R1阻值判断电压表达数与电流表达数比值变化状况.

15．在如图甲所示电路中，当滑片P由b移到a过程中，电压表达数U及滑动变阻器接入电路电阻R0变化状况如图乙所示，下列说法对（   ）

A. 电阻R1阻值为20Ω                                           B. 滑片P移到b端时，R2两端电压为6V
C. 滑片P移到a端时，R1消耗功率为0.2W            D. 当滑片P移到中点时，通过R1电流为0.3A
【答案】 D
【解析】【解答】图像是串联电路，根据乙图，当滑片在b端时，电压表达数最大为6V，则电源电压为6V，电压表测量R1电压，R2两端电压为0，B不符合题意；当滑片在a端，电压表达数最小，此时电压表为2V，滑动变阻器分压4V，滑变电阻为最大，电阻为20Ω，根据U1:U2=R1:R2 ， R1阻值为10Ω，A不符合题意；滑片P在a端时，R1分压最小，为2V，此时R1电功率为 ， C不符合题意；滑片P在中点时，电阻为10Ω，此时电路中电流为 ， D符合题意。
故答案为：D.
【分析】结合电压和滑动变阻器变化图像，分析在不一样电阻时对应不一样电压，运用欧姆定律可以计算电流大小，根据电压和电阻计算电功率大小。

16．如图所示电路，电源电压保持不变，电路中各元件连接对且均完好，闭合电键S，向右移动滑动变阻器滑片P过程中（    ）

A. 电流表A示数变大                                            B. 电压表V示数变大
C. 电压表V与电流表A示数比值变大                 D. 电压表V与电流表A示数乘积变小
【答案】D
【解析】【解答】A. 此电路为串联电路，电压表测量电阻R1两端电压，电流表测电路电流，当闭合电键S，向右移动滑动变阻器滑片P过程中，滑动变阻器电阻增大，电路总电阻增大，根据欧姆定律，电路中电流变小，即电流表示数变小， A不符合题意他.
B. 根据串联电阻分压关系，滑动变阻器电阻增大，分压将增大，根据串联电路电压特点，因此电阻R1两端电压减小，即电压表达数变小，B不符合题意.
C. 电压表V与电流表A示数比值即为电阻R1阻值，应不变，C不符合题意.
D. 因电压表与电流表示数都变小，因此乘积将变小，D符合题意.、
故答案为：D.
【分析】R1与R2串联，电压表V测R1电压，电流表测电路中电流，根据欧姆定律可知电路中电流变化分析.

17．如图所示电路中，电源电压为20V，定值电阻为20Ω，滑动变阻器标有“30Ω 1A”字样，电压表选用量程是0～15V，在该电路正常使用状况下，则：（   ）

A. 电路容许通过最大电流为1A                            B. 电路消耗最小功率为8W
C. 电压表最小示数为5V                                      D. 滑动变阻器接入电路最小阻值为10Ω
【答案】 B
【解析】【解答】由于电压表量程为“0～15V”，则当UR=15V时， .
此时电流不不小于滑动变阻器最大电流1A，因此电路中最大电流为Imax=IR =0.75A，故A错误.
根据串联电路电压特点可知：U滑min=U-UR=20V-15V=5V，
根据欧姆定律得： ；故D错误；
当滑动变阻器所有连入电路时，
则根据电阻串联特点得：R总max=R+R滑=20Ω+30Ω=50Ω，
因此， ，
根据欧姆定律得：电压表最小示数URmin=IminR=0.4A×20Ω=8V，故C错误.
电路消耗最小功率Pmin=UImin=20V×0.4A=8W，故B对.
故答案为：B.
【分析】（1）当电压表达数为15V时，根据算出电路中电流，再与滑动变阻器上容许通过最大电流相比较即可确定电路中最大电流；
（2）电路中电流最大时，滑动变阻器最值最小，根据算出滑动变阻器最小阻值；
（3）当滑动变阻器阻值最大时，电路中电流最小，根据欧姆定律求出电路中最小电流，再根据U=IR求出电压表示数；
（4）根据P=UI算出电路消耗最小功率.

18．有两个电阻类电路元件A、B，流过元件电流与它两端电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误是（   ）

A. 元件A电阻是定值电阻，大小为5Ω
B. 元件B电阻随温度升高而减小
C. 把它们并联在1V电路中时，电路总功率为0.3W
D. 把它们串联在4.5V电路中时，元件B电功率为1.8W
【答案】 D
【解析】【解答】解：A、由图象可知，通过A电流与两端电压成正比，则A是定值电阻；
由图象可知，A两端电压为2V时，通过电流依次为0.4A，
由I＝ 可得：
RA＝ ＝ ＝5Ω，A符合题意；
B、由图象可知，B两端电压为1V、2.5V、3V时，通过电流依次为0.1A、0.4A、0.6A，
由I＝ 可得R＝ 可知，乙对应电阻依次为10Ω、6.25Ω、5Ω，
由于通过电阻电流越大时元件温度升高，因此，元件B电阻随温度升高而减小，B符合题意；
C、并联在电压为1V电路中时，因并联电路中各支路两端电压相等，
因此，它们两端电压UA′＝UB′＝U′＝1V，
由图象可知，IA＝0.2A，IB＝0.1A，
因并联电路中干路电流等于各支路电流之和，
因此，干路电流：
I′＝IA+IB＝0.2A+0.1A＝0.3A，
电路总功率：
P′＝U′I′＝1V×0.3A＝0.3W，C符合题意；
D、把它们串联在4.5V电路中时，由于串联电路电流到处相等，则由图象可知，电路I″＝0.2A时，A两端电压UA″＝2V，B两端电压UB″＝2.5V时符合，
因此，PB＝″UB″IB″＝2.5V×0.2A＝0.5W，D不符合题意。
故答案为：D
【分析】AB、根据欧姆定律可知，电阻一定期，通过电阻电阻电流与两端两端电压成正比，据此分析图象甲乙电阻变化；由图象可知A电压和对应电流值，根据欧姆定律即可求出电阻；
C、元件A、B并联在电压为1V电路中时，它们两端电压相等，根据图象读出通过它们电流，根据并联电路电流特点求出干路电流，运用P＝UI求出电路总功率；
D、元件A、B串联在电压为4.5V电路中时，通过它们电流相等，电源电压等于两电阻两端电压之和，根据图象读出符合题意电流和电压，根据欧姆定律求出它们阻值之比。

19．如图所示，电源电压恒为3V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。在电路安全状况下，下列判断对是（    ）

A. 灯泡L正常发光时电阻为10Ω                           B. 只闭合开关S，滑动变阻器取值范围只能是0﹣10Ω
C. 只闭合开关S，该电路最大功率是2.5W           D. 将滑片P移到R最左端，闭合开关S、S1 ， 电流表达数为0.6A
【答案】D
【解析】【解答】A、根据 可得，灯泡正常发光时电阻： ，A不符合题意；
B、C、只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端电压，电流表测电路中电流；
当滑片位于左端时，此时电压表示数为零，灯泡两端电压等于电源电压3V，
通过灯泡电流，即最大电流为： ，
电路最大功率为灯泡额定功率0.5W，C不符合题意；
当变阻器接入电路中阻值变大时，电流变小，电压表达数增大，但不会超过电源电压3V，两电表都是安全，因此，滑动变阻器取值范围是0～30Ω，B不符合题意；
D、将滑片P移到R最左端，闭合开关S、S1 ， 滑动变阻器R最大阻值与灯泡L并联，两端电压都为电源电压3V，电流表测干路中电流。
灯正常工作，通过小灯泡电流为0.5A；
通过滑动变阻器电流： ；
故干路电流，即电流表示数： ，D符合题意；
故答案为：D。
【分析】根据P=UI=求出灯泡正常发光时电阻；只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端电压，电流表测电路中电流，根据欧姆定律求出滑动变阻器接入电路中电阻为零时电路中电流，然后与电流表量程相比较判断出灯泡可以正常发光，根据P=UI可求最大功率；当电压表示数最大时，滑动变阻器接入电路中电阻最大，根据串联电路电压特点求出灯泡两端电压，根据电源电压为3V变阻器接入电路中最大阻值，然后得出滑动变阻器取值范围；将滑片P移到R最左端，闭合开关S、S1 ， 滑动变阻器R与灯泡L并联，电压表测导线两端电压，电流表测干路中电流，由欧姆定律可求电流.

20．甲图是灯泡L和定值电阻RI-U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中UL:UR=m，丙图中，IL：IR=n,则下述对是:（   ）

A. m=n                                   B. m>n                                   C. m<n                                   D. mn=1
【答案】D
【解析】【解答】在图乙中，灯泡与电阻串联，电路中电流相似，由欧姆定律I＝ 可得： ，已知U1:U2＝m，则 ＝m；由图丙可知：灯泡与电阻并联，则各支路两端电压相似，由欧姆定律I＝ 可得： ，已知I1:I2＝n，则 ＝n,因此, ；由于并联时灯泡两端电压比串联时大;由图象甲可知,RL乙不不小于RL丙 ， 因此  < ,即m< .因此mn<1.
故答案为：D.
【分析】图乙中，灯泡与电阻串联，U1：U2=m；图丙中，灯泡与电阻并联，I1：I2=n，分别根据串联电路电压规律和并联电路电压规律求得两电阻之比.

21．如图所示是调光台灯简化电路图,L标有“220V40W”。闭合开关S,不考虑灯泡电阻变化,则（   ）

A. 当滑片P从b端向a端移动时,电路总电阻变大        B. 当滑片P从a端向b端移动时,灯泡变亮
C. 当滑片P在a端时,灯泡正常发光                           D. 当滑片P在b端时,电路总功率最大
【答案】C
【解析】【解答】由电路图懂得，灯泡和滑动变阻器串联在一起；当滑片P从b端向a端移动时，滑动变阻器接入电路电阻减小，因此电路总电阻变小，A不符合题意；当滑片P从a端向b端移动时，滑动变阻器接入电路电阻变大，电路总电阻变大，电流减小，由P=I2R懂得，灯泡实际功率减小，灯泡亮度会变暗，B不符合题意；当滑片P在a端时，滑动变阻器接入电路电阻为0，灯泡两端电压等于电源电压220V，因此灯泡正常发光，C符合题意；当滑片P在b端时，总电阻最大，电路中电流最小，由P=UI懂得，电路总功率最小，D不符合题意，
故答案为：C。
【分析】灯泡和滑动变阻器串联，根据滑片移动方向判定电阻变化，根据欧姆定律和电功率公式判定灯泡亮度变化.

22．如图甲所示电路中,电源电压恒定,灯泡L电阻随温度变化而变化,R0为定值电阻滑动变阻器Rx规格为“20Ω2.5A”闭合开关S,电压表V1示数为U1、电压表V2示数为U2,移动滑动变阻器滑片P从A端至B端,U2与U1关系如图乙所示当滑片P滑到B端时,灯L恰好正常发光.下列成果中对是（    ）

A. 电路中最大电流为1A                                          B. 定值电阻R0阻值为16Ω
C. 灯L正常发光时电阻为40Ω                               D. 灯L额定功率为24W
【答案】 D
【解析】【解答】由图可知，当滑片P滑到B端时，阻值为0，L和R0串联，此时电压表V2测电源电压，由图知电源电压为36V，电压表V1测R0电压，由图知R0电压U01=24V，灯L恰好正常发光，则灯L额定电压为：UL额=36V 24V=12V，A．当滑片P在A端时，滑动变阻器阻值最大，且Rmax=20Ω，此时电压表V2示数为16V，则滑动变阻器两端电压为：UR=36V 16V=20V，此时电路中电流最小：Imin= = =1A，A不符合题意；B．当滑片P在A端时，电压表V1示数U02=12V，则定值电阻R0阻值为：R0= = =12Ω,B不符合题意；C．当滑片P滑到B端时，电路中电流为：I= = =2A，灯L正常发光时电阻：RL= = =6Ω，C不符合题意；D．灯L额定功率为：PL=UL额I=12V 2A=24W.
故答案为：D。
【分析】结合电路图，理清元件连接方式及电表测量对象，当滑片P滑到B端时，灯L恰好正常发光，此时电路总电阻最小，总电流最大，两电压表示数都达到了最大，判断出电源电压；当滑动变阻器滑片P在A端时，总电阻最大，电路中总电流最小，由乙图读出两电压表示数，根据串联电路电压规律表达出滑动变阻器电压，根据欧姆定律算出电路电流和定值电阻R0阻值；当滑片在B端时，滑动变阻器电阻为零，电路电流最大，此时灯L恰好正常发光，定值电阻两端电压为24V，根据欧姆定律算出电路电流，根据串联电路电压规律算出灯泡两端额定电压，根据欧姆定律算出灯L正常发光时电阻，由P=UI算出灯泡L额定功率.

23．如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表为电压表时，两表达数之比U甲：U乙=4：1；当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表示数之比为（  ）

A. 4：3                                    B. 3：2                                    C. 3：4                                    D. 3：l
【答案】C
【解析】【解答】由电路图懂得，当S1、S2 闭合时，若甲乙两表为电压表，则两电阻串联，并且甲测电源电压，乙测R2 两端电压，由串联电路电流特点和I=U/R懂得：U甲/R1+R2=U乙/R2 ， 又由于U甲：U乙=4：1，因此两电阻之比是：R1/R2=3/1，即R1 =3R2；当开关S1闭合、S2断开时，若甲、乙两表均为电流表，则两电阻并联，并且甲测R2支路电流，乙测干路电流，由并联电路中各支路两端电压特点和I=U/R懂得，两电流表示数之比是：  ，
故答案为：C。
【分析】当S1、S2闭合，甲乙两表为电压表时，两电阻串联，甲测电源电压，乙测R2两端电压，根据串联电路电流规律和欧姆定律表达出电阻之比；当开关S1闭合、S2断开，甲乙两表为电流表时，两电阻并联，甲测R2支路电流，乙测干路电流，根据并联电路电压规律和欧姆定律表达出两支路电流之比，根据两电阻关系即可求出两表达数比值.

24．如图所示电路中，电源电压恒定不变，已知R1＝3R2 ， 当S和S1闭合、S2断开时，电压表和电流表示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表示数分别为U
