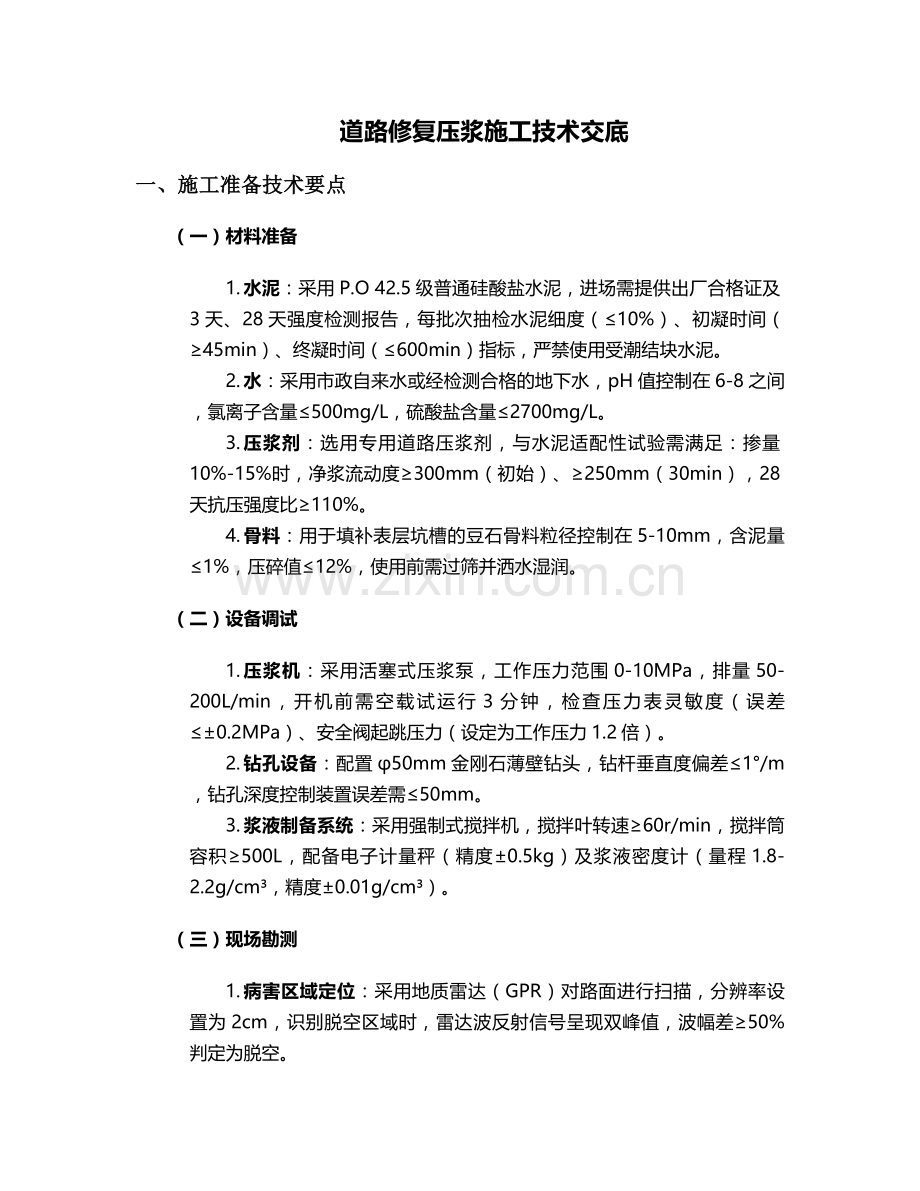

道路修复压浆施工技术交底
一、施工准备技术要点
（一）材料准备
1. 水泥：采用P.O 42.5级普通硅酸盐水泥，进场需提供出厂合格证及3天、28天强度检测报告，每批次抽检水泥细度（≤10%）、初凝时间（≥45min）、终凝时间（≤600min）指标，严禁使用受潮结块水泥。
2. 水：采用市政自来水或经检测合格的地下水，pH值控制在6-8之间，氯离子含量≤500mg/L，硫酸盐含量≤2700mg/L。
3. 压浆剂：选用专用道路压浆剂，与水泥适配性试验需满足：掺量10%-15%时，净浆流动度≥300mm（初始）、≥250mm（30min），28天抗压强度比≥110%。
4. 骨料：用于填补表层坑槽的豆石骨料粒径控制在5-10mm，含泥量≤1%，压碎值≤12%，使用前需过筛并洒水湿润。
（二）设备调试
1. 压浆机：采用活塞式压浆泵，工作压力范围0-10MPa，排量50-200L/min，开机前需空载试运行3分钟，检查压力表灵敏度（误差≤±0.2MPa）、安全阀起跳压力（设定为工作压力1.2倍）。
2. 钻孔设备：配置φ50mm金刚石薄壁钻头，钻杆垂直度偏差≤1°/m，钻孔深度控制装置误差需≤50mm。
3. 浆液制备系统：采用强制式搅拌机，搅拌叶转速≥60r/min，搅拌筒容积≥500L，配备电子计量秤（精度±0.5kg）及浆液密度计（量程1.8-2.2g/cm³，精度±0.01g/cm³）。
（三）现场勘测
1. 病害区域定位：采用地质雷达（GPR）对路面进行扫描，分辨率设置为2cm，识别脱空区域时，雷达波反射信号呈现双峰值，波幅差≥50%判定为脱空。

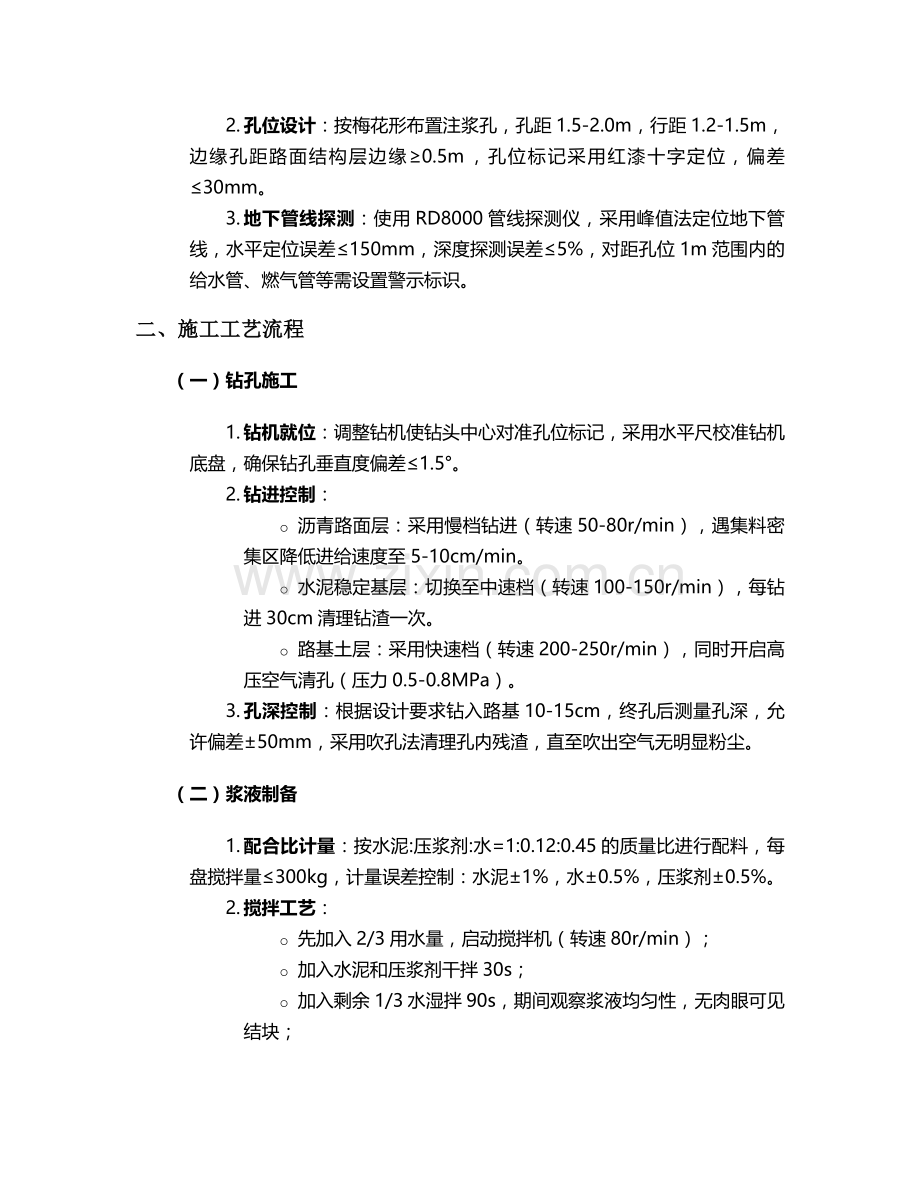

2. 孔位设计：按梅花形布置注浆孔，孔距1.5-2.0m，行距1.2-1.5m，边缘孔距路面结构层边缘≥0.5m，孔位标记采用红漆十字定位，偏差≤30mm。
3. 地下管线探测：使用RD8000管线探测仪，采用峰值法定位地下管线，水平定位误差≤150mm，深度探测误差≤5%，对距孔位1m范围内的给水管、燃气管等需设置警示标识。
二、施工工艺流程
（一）钻孔施工
1. 钻机就位：调整钻机使钻头中心对准孔位标记，采用水平尺校准钻机底盘，确保钻孔垂直度偏差≤1.5°。
2. 钻进控制：
o 沥青路面层：采用慢档钻进（转速50-80r/min），遇集料密集区降低进给速度至5-10cm/min。
o 水泥稳定基层：切换至中速档（转速100-150r/min），每钻进30cm清理钻渣一次。
o 路基土层：采用快速档（转速200-250r/min），同时开启高压空气清孔（压力0.5-0.8MPa）。
3. 孔深控制：根据设计要求钻入路基10-15cm，终孔后测量孔深，允许偏差±50mm，采用吹孔法清理孔内残渣，直至吹出空气无明显粉尘。
（二）浆液制备
1. 配合比计量：按水泥:压浆剂:水=1:0.12:0.45的质量比进行配料，每盘搅拌量≤300kg，计量误差控制：水泥±1%，水±0.5%，压浆剂±0.5%。
2. 搅拌工艺：
o 先加入2/3用水量，启动搅拌机（转速80r/min）；
o 加入水泥和压浆剂干拌30s；
o 加入剩余1/3水湿拌90s，期间观察浆液均匀性，无肉眼可见结块；
o 静置2min后二次搅拌30s，检测浆液密度1.85-1.95g/cm³，流动度280-320mm。
（三）压浆作业
1. 注浆管安装：采用φ42mm钢质注浆管，底部设置单向阀，插入孔内深度为孔深的90%，管周间隙用速凝水泥砂浆封堵，养护15min确保密封。
2. 压浆控制：
o 初始压力0.5-1.0MPa，稳压1min；
o 逐级升压至2.0-3.5MPa（根据路基类型调整：沥青路面2.0-2.5MPa，水泥路面2.5-3.5MPa）；
o 持压阶段：当压力达到设计值后稳压3-5min，期间补浆量≤5L/min；
o 终止条件：满足下列之一即停止压浆：①压力持续1min不降；②浆液从周边裂缝溢出；③累计注浆量达到计算值120%。
3. 孔位顺序：采用“由外而内、跳孔施工”顺序，相邻孔压浆间隔≥30min，避免窜浆。
（四）后期处理
1. 封孔作业：压浆完成后立即拔出注浆管，采用同配比水泥净浆填充孔道，表面低于路面5mm，待初凝后（≥45min）采用环氧树脂砂浆找平。
2. 交通管制：压浆区域设置硬质围挡（高度≥1.8m），并布设“注浆施工，车辆绕行”警示牌，养生期间（夏季≥4h，冬季≥8h）严禁车辆通行。
3. 质量追踪：每孔压浆需记录：孔号、压浆时间、压力变化曲线、注浆量（精确至0.1m³）、浆液密度，形成《压浆施工记录表》归档。
三、质量控制标准
（一）材料性能指标
材料类别
关键控制指标
允许偏差范围
检测频率
水泥
28天抗压强度
≥42.5MPa
每200t/批次
压浆剂
30min流动度损失
≤50mm
每50t/批次
浆液
初凝时间
1-3h
每工作班2次
骨料
针片状颗粒含量
≤8%
每300m³/批次
（二）施工质量标准
1. 钻孔质量：孔径50±2mm，孔深偏差≤50mm，垂直度≤1.5°/m，孔位间距偏差≤50mm。
2. 压浆效果：
o 路面弯沉值：压浆后检测单点弯沉值≤0.2mm（贝克曼梁法，加载100kN）；
o 压浆饱满度：钻芯取样（每500m²取1点）显示，脱空区域填充率≥95%；
o 强度要求：28天路面结构层回弹模量≥2000MPa。
四、安全操作规范
（一）设备安全
1. 压浆泵操作：
o 严禁带压拆卸管路，维修前需开启卸荷阀降压至0MPa；
o 压力表每半年校验一次，在校验有效期内使用（贴合格标签）；
o 高压软管（工作压力≥15MPa）使用年限≤1年，出现鼓包、裂纹立即更换。
2. 用电安全：现场采用TN-S接零保护系统，配电箱配置漏电保护器（动作电流≤30mA，动作时间≤0.1s），设备金属外壳接地电阻≤4Ω。
（二）人员防护
1. 个人防护：作业人员必须佩戴：
o 安全帽（抗冲击性能≥5000N）；
o 耐酸碱手套（材质丁腈橡胶，厚度≥0.5mm）；
o 防护眼镜（防化学飞溅）；
o 反光背心（逆反射系数≥300cd·lx⁻¹·m⁻²）。
2. 高空作业：当作业面高于2m时，搭设满堂脚手架（步距≤1.8m），设置1.2m高防护栏杆，脚手板铺满且固定牢固（探头板≤150mm）。
五、施工注意事项
（一）特殊工况处理
1. 雨季施工：
o 配备防雨棚（覆盖半径≥3m），料场设置30cm高挡水墙；
o 雨后路基含水率＞最佳含水率2%时，需晾晒至合格或掺入5%生石灰改良；
o 浆液需掺加缓凝剂（掺量0.1%-0.3%），延长初凝时间至≥6h。
2. 冬季施工：
o 采用热水拌合（水温≤80℃），确保浆液入孔温度≥10℃；
o 压浆完成后覆盖阻燃棉被（厚度≥5cm），并采用电伴热养护（温度控制5-20℃）；
o 环境温度低于0℃时，严禁施工。
（二）常见问题处置
1. 压浆压力骤降：立即停止注浆，检查是否发生窜孔，采用地质雷达扫描确认后，对窜孔区域先注入速凝浆液（初凝≤10min）封堵，间隔1h后重新压浆。
2. 浆液不流动：若因水泥结块导致，需停机清理管路，更换新拌浆液；若因温度过低（＜15℃），可掺入2%防冻剂（含气量≤5%）。
3. 路面隆起：当监测到路面抬升≥5mm时，立即卸压至0MPa，15min后采用低压力（设计值70%）补压，同时在隆起区周边钻φ10mm泄压孔。
（三）环保要求
1. 噪声控制：钻孔作业在昼间（6:00-22:00）进行，噪声≤70dB（距声源1m处），必要时设置声屏障（降噪量≥20dB）。
2. 废水处理：清洗设备废水需经三级沉淀池（总容积≥5m³）处理，pH值达标（6-9）后方可排放。
3. 固废回收：废弃浆液、钻渣需集中堆放，含水率降至≤30%后运至指定建筑垃圾消纳场，严禁随意丢弃。
六、验收标准与流程
（一）分项验收
1. 材料验收：每批次材料需提供“三证一报告”（合格证、出厂检验报告、进场复验报告、使用许可证），验收不合格材料应立即退场并做好记录。
2. 工序验收：
o 钻孔工序：检查孔位、孔深、垂直度，合格率≥95%；
o 压浆工序：压力曲线完整性、注浆量达标率，合格率≥90%；
o 封孔工序：表面平整度≤3mm/2m，粘结强度≥1.5MPa。
（二）竣工验收
1. 外观检查：路面无明显裂缝（宽度≤0.2mm）、沉降（≤5mm/2m），封孔处与原路面平顺衔接。
2. 功能检测：
o 弯沉检测：采用落锤式弯沉仪（FWD），检测频率1点/100m²，代表值≤20（0.01mm）；
o 承载能力：采用贝克曼梁测定回弹模量，≥设计值90%；
o 耐久性：采用取芯法检测压浆体与基层粘结面，结合强度≥2.0MPa。
3. 资料归档：需提交《压浆施工组织设计》《材料检验报告》《施工记录表》《检测报告》等12项资料，形成完整的工程技术档案。
本技术交底未尽事宜，需严格遵守《城镇道路养护技术规范》（CJJ 36-2016）、《公路路基施工技术规范》（JTG/T 3610-2019）相关要求，施工过程中遇特殊情况应及时上报技术负责人，严禁擅自变更施工参数。各作业班组需组织全员学习交底内容，签字确认后方可上岗作业。
