防腐耐油油漆施工技术交底.doc

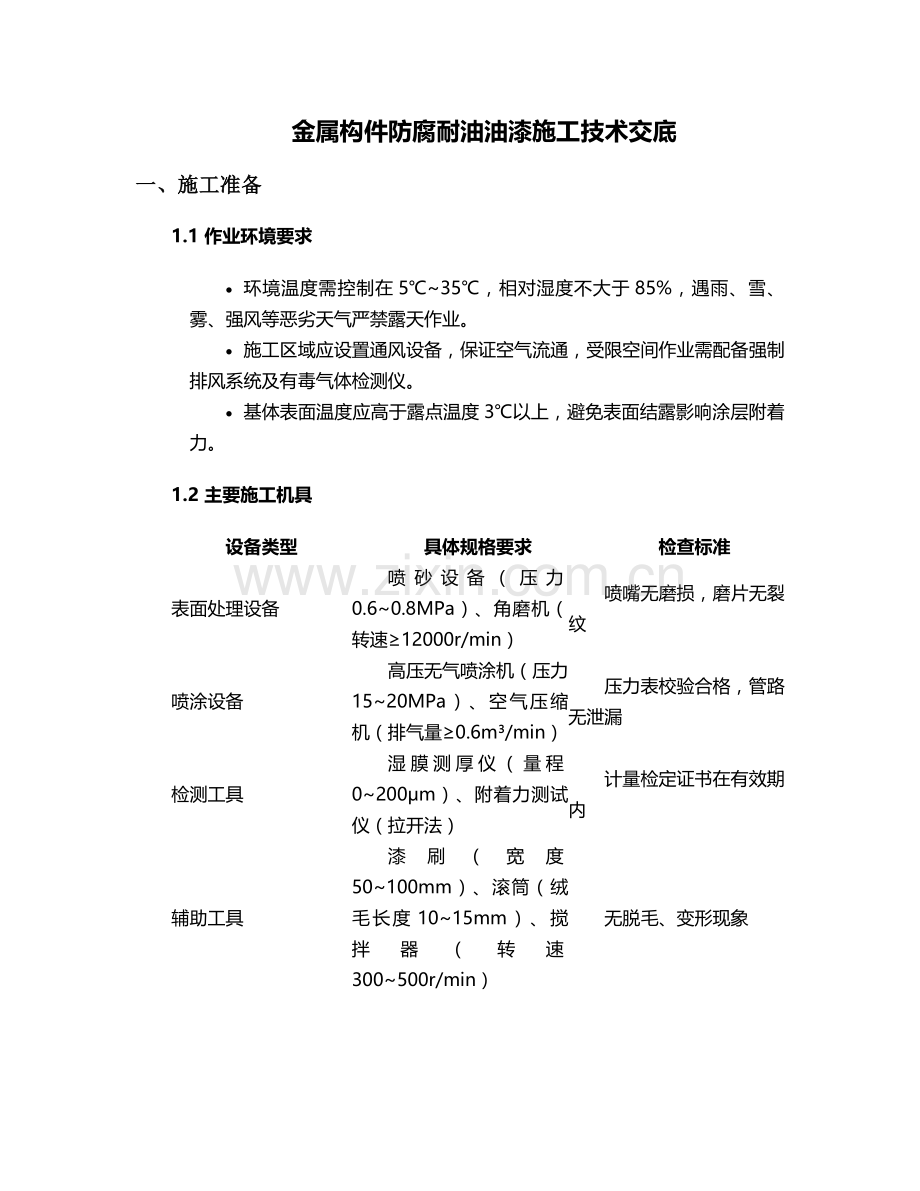

金属构件防腐耐油油漆施工技术交底
一、施工准备
1.1 作业环境要求
· 环境温度需控制在5℃~35℃，相对湿度不大于85%，遇雨、雪、雾、强风等恶劣天气严禁露天作业。
· 施工区域应设置通风设备，保证空气流通，受限空间作业需配备强制排风系统及有毒气体检测仪。
· 基体表面温度应高于露点温度3℃以上，避免表面结露影响涂层附着力。
1.2 主要施工机具
设备类型
具体规格要求
检查标准
表面处理设备
喷砂设备（压力0.6~0.8MPa）、角磨机（转速≥12000r/min）
喷嘴无磨损，磨片无裂纹
喷涂设备
高压无气喷涂机（压力15~20MPa）、空气压缩机（排气量≥0.6m³/min）
压力表校验合格，管路无泄漏
检测工具
湿膜测厚仪（量程0~200μm）、附着力测试仪（拉开法）
计量检定证书在有效期内
辅助工具
漆刷（宽度50~100mm）、滚筒（绒毛长度10~15mm）、搅拌器（转速300~500r/min）
无脱毛、变形现象
1.3 基层处理要求
· 除锈等级：采用喷砂处理达到Sa2.5级，局部修补区域采用动力工具除锈达到St3级，表面无可见油脂、氧化皮、铁锈及异物。
· 表面粗糙度：喷砂后表面轮廓深度控制在50~80μm，使用粗糙度对比样块进行目视比对。
· 清洁度：除锈后4小时内完成底漆施工，期间若表面出现返锈或污染需重新处理。
二、材料技术参数
2.1 涂料性能指标
涂层类型
产品型号
固体含量（%）
干膜厚度（μm）
干燥时间（25℃）
耐介质性能
底漆
环氧富锌底漆
≥75
60~80
表干2h/实干24h
耐盐水（3%NaCl）≥1000h
中间漆
环氧云铁中层漆
≥80
80~100
表干1h/实干16h
耐油性（机油）≥500h
面漆
改性环氧面漆
≥65
60~80
表干1.5h/实干20h
耐汽油（92#）≥300h
2.2 材料验收标准
· 涂料进场需提供出厂合格证、检测报告，核对生产日期（距出厂日期不超过12个月）。
· 开桶检查：无分层、结块现象，搅拌后呈均匀状态，细度≤60μm（使用刮板细度计检测）。
· 配套性验证：底漆、中间漆、面漆需为同一厂家配套产品，严禁不同体系涂料混用。
2.3 稀释剂使用规范
· 专用稀释剂添加量严格控制在涂料用量的3%~5%，按涂料:稀释剂=20:1的比例搅拌均匀。
· 冬季施工可采用低温型稀释剂，夏季施工添加慢干型稀释剂，避免出现针孔、橘皮等缺陷。
三、施工工艺规程
3.1 表面预处理工序
1. 喷砂处理：
o 磨料选用石英砂（粒径0.8~1.2mm），含尘量≤1%，含水率≤0.5%。
o 喷砂角度45°~60°，喷嘴距表面距离150~200mm，移动速度30~50cm/s，采用交叉法施工确保无漏喷。
o 喷砂后立即用压缩空气（加装油水分离器）吹扫表面粉尘，再用去离子水冲洗，干燥后进行表面检测。
2. 局部修补处理：
o 对焊道、边角等部位采用角磨机配钢丝轮进行打磨，圆弧过渡半径≥2mm。
o 表面缺陷修补：凹陷深度超过5mm的部位采用环氧腻子填平，腻子配比（主剂:固化剂=4:1），实干后打磨平整。
3.2 涂层施工流程
3.2.1 底漆施工
· 采用高压无气喷涂，喷枪口径0.43mm，喷涂距离250~300mm，走枪速度40~60cm/s，形成均匀湿膜（厚度80~110μm）。
· 施工顺序：先难后易，先里后外，对螺栓孔、边角等部位先进行预涂。
· 固化条件：25℃下养护24h，若温度低于15℃需延长至36h，期间避免灰尘、水汽污染。
3.2.2 中间漆施工
· 底漆实干后进行表面清扫，采用滚涂+刷涂结合工艺，滚筒沿同一方向滚动，搭接宽度1/3，边角部位用漆刷理平。
· 湿膜厚度控制在100~130μm，确保实干后干膜厚度达到设计要求，两道施工间隔≥16h。
3.2.3 面漆施工
· 采用空气喷涂，喷枪工作压力0.3~0.4MPa，漆雾扇面宽度200~250mm，采用纵横交叉法喷涂。
· 最后一道面漆施工时，保持环境洁净度，施工完成后静置30min再进行流平，避免产生流挂。
3.3 涂层养护要求
· 施工完成后自然养护，养护温度不低于10℃，相对湿度≤80%，养护期内禁止踩踏或接触腐蚀性介质。
· 完全固化时间：25℃下7天，低温环境（5~15℃）需延长至14天，固化期间每日检查涂层状态。
四、质量检验标准
4.1 外观质量要求
· 涂层表面均匀连续，无针孔、气泡、裂纹、剥落等缺陷，允许轻微桔皮（20°光泽计测量≥85%）。
· 颜色与标准色卡对比，色差ΔE≤2.0（使用色差仪检测），光泽度偏差≤±10%。
4.2 厚度检测规范
· 每10㎡检测1个点，每个检测点测量3次取平均值，干膜总厚度≥200μm，最小局部厚度不低于设计值的85%。
· 厚度分布：90%以上检测点达到设计厚度，其余点不低于设计值的85%，无零厚度区域。
4.3 附着力测试方法
· 采用拉开法测试，在涂层完全固化后进行，测试面积50mm²，附着力≥5MPa为合格。
· 每200㎡测试1处，若出现不合格区域，在其周围300mm范围内增加3个测试点，仍不合格需返工处理。
4.4 针孔检测
· 使用电火花检测仪（电压15kV），探头移动速度30~50mm/s，以无火花产生为合格，检测时需保持涂层表面干燥。
五、安全防护措施
5.1 个人防护装备
· 呼吸系统防护：佩戴自吸过滤式防毒面具（P-A-1型滤毒罐），受限空间需使用送风式呼吸器。
· 眼部防护：化学护目镜+防护面罩，防止涂料飞溅入眼。
· 身体防护：防静电工作服、耐溶剂手套（丁腈材质）、防护靴，袖口裤脚需收紧。
5.2 作业安全控制
· 防火防爆：施工区域50m内严禁明火，设置“严禁烟火”标识，配备4kg干粉灭火器（每50㎡不少于2具）。
· 通风要求：有限空间氧含量需≥19.5%，有毒气体浓度（苯系物）≤0.5mg/m³，每2小时检测1次。
· 高空作业：2m以上作业搭设脚手架（步距≤1.8m）或使用高空作业车，安全带需高挂低用，设置安全网防护。
5.3 应急处置预案
· 涂料接触皮肤：立即用肥皂水冲洗，若出现过敏反应立即脱离现场并就医。
· 吸入中毒：迅速转移至空气新鲜处，保持呼吸道通畅，必要时给予氧气吸入。
· 火灾事故：立即启动应急预案，使用灭火器初期灭火，同时拨打119，组织人员疏散。
六、验收规范及流程
6.1 工序交接检验
· 表面处理验收：除锈等级、粗糙度、清洁度三项指标需100%合格，填写《表面处理检验记录表》。
· 涂层工序验收：每道涂层施工完成后，需经监理工程师检查签字后方可进行下道工序。
6.2 竣工验收标准
· 涂层系统总厚度：平均厚度≥设计值，最小厚度≥设计值的85%，检测点合格率≥90%。
· 附着力测试：所有测试点均需≥5MPa，无剥离、脱落现象。
· 耐介质性能抽检：按5%比例取样制作试板，进行耐油浸泡试验（168h），涂层无起泡、变色、失光现象。
6.3 资料归档要求
· 施工记录：包括材料进场验收记录、表面处理检测报告、涂层厚度检测记录、附着力测试报告等。
· 验收文件：《防腐工程竣工验收申请表》《涂层系统检测汇总表》《隐蔽工程验收记录》需签字齐全，整理成册归档。
七、注意事项
7.1 季节性施工措施
· 夏季施工：避开中午高温时段（11:00-15:00），可采取遮阳措施，喷涂后2小时内避免暴晒。
· 冬季施工：采用加热设备使涂料温度保持在20~25℃，施工后采取保温措施（环境温度不低于5℃）。
7.2 常见质量问题处理
缺陷类型
产生原因
处理方法
针孔
湿膜过厚、溶剂挥发过快
砂纸打磨后重新喷涂，控制湿膜厚度
流挂
喷枪距离过近、走枪速度慢
铲除流挂部位，打磨平整后补涂
附着力差
表面处理不合格、油污污染
彻底除锈除油后重新施工整道涂层
7.3 成品保护要求
· 施工完成后设置警示标识，禁止在涂层表面进行焊接、切割作业，避免硬物碰撞。
· 养护期内禁止接触水、油类介质，若需进行其他作业需采取隔离防护措施（如铺设防火帆布）。
本技术交底未尽事宜，需严格遵守《工业设备及管道防腐蚀工程施工质量验收规范》GB 50726-2012及设计文件要求，施工过程中需接受监理单位全程监督，确保工程质量符合标准。
