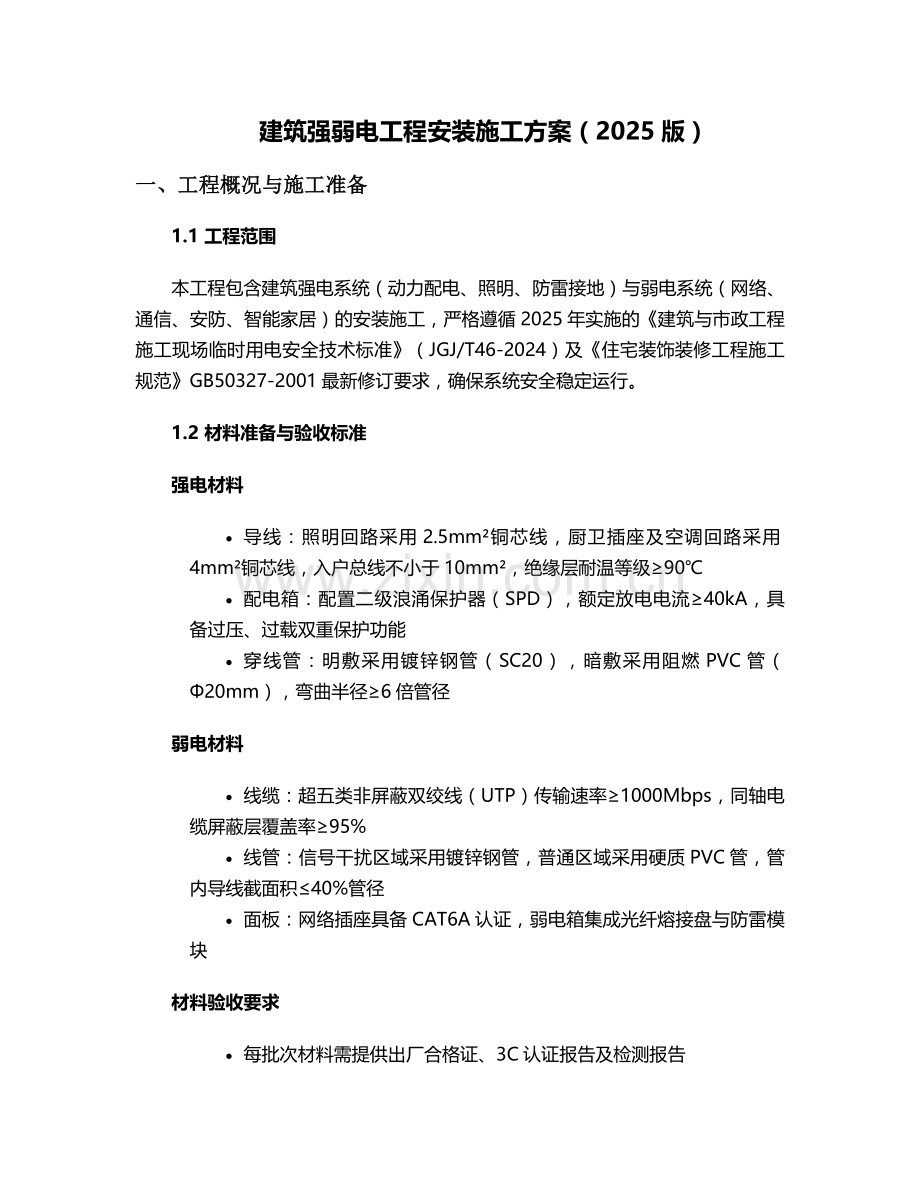

建筑强弱电工程安装施工方案（2025版）
一、工程概况与施工准备
1.1 工程范围
本工程包含建筑强电系统（动力配电、照明、防雷接地）与弱电系统（网络、通信、安防、智能家居）的安装施工，严格遵循2025年实施的《建筑与市政工程施工现场临时用电安全技术标准》（JGJ/T46-2024）及《住宅装饰装修工程施工规范》GB50327-2001最新修订要求，确保系统安全稳定运行。
1.2 材料准备与验收标准
强电材料
· 导线：照明回路采用2.5mm²铜芯线，厨卫插座及空调回路采用4mm²铜芯线，入户总线不小于10mm²，绝缘层耐温等级≥90℃
· 配电箱：配置二级浪涌保护器（SPD），额定放电电流≥40kA，具备过压、过载双重保护功能
· 穿线管：明敷采用镀锌钢管（SC20），暗敷采用阻燃PVC管（Φ20mm），弯曲半径≥6倍管径
弱电材料
· 线缆：超五类非屏蔽双绞线（UTP）传输速率≥1000Mbps，同轴电缆屏蔽层覆盖率≥95%
· 线管：信号干扰区域采用镀锌钢管，普通区域采用硬质PVC管，管内导线截面积≤40%管径
· 面板：网络插座具备CAT6A认证，弱电箱集成光纤熔接盘与防雷模块
材料验收要求
· 每批次材料需提供出厂合格证、3C认证报告及检测报告
· 导线绝缘层厚度偏差≤±0.05mm，铜芯纯度≥99.97%
· 弱电线缆测试：衰减量≤2.5dB/100m（100MHz），近端串扰（NEXT）≥45dB
二、施工工艺流程
2.1 强电施工流程
2.1.1 管线敷设
1. 弹线定位：使用激光投线仪标记管线走向，水平偏差≤5mm/2m，垂直度偏差≤3mm/2m
2. 开槽作业：墙槽深度=管外径+20mm，宽度=管外径×1.5倍，横槽长度≤300mm（承重墙体）
3. 管路连接：PVC管采用承插式粘接，接口涂抹专用胶合剂，固化时间≥30min；钢管采用丝扣连接，跨接接地线截面积≥4mm²
4. 固定支架：直线段间距≤1.5m，转弯处300mm内设置固定点，管卡与管壁接触紧密
2.1.2 电气安装
1. 配电箱安装：底边距地1.8m，垂直度偏差≤1.5mm/m，进出线整理采用绝缘扎带，相序排列：L1（黄）、L2（绿）、L3（红）、N（蓝）、PE（黄绿双色）
2. 插座安装：距地高度300mm（普通）、1.5m（空调）、1.8m（厨房），同一场所高度差≤5mm，接地线单独敷设，不得与零线共用
3. 灯具安装：重量＞3kg时采用预埋吊钩，大型花灯应做过载试验（持续1小时），应急照明连续照明时间≥90min
2.2 弱电施工流程
2.2.1 布线系统
1. 桥架安装：水平桥架吊架间距1.5-2m，垂直桥架固定间距2m，与强电桥架平行间距≥500mm，交叉处采用金属隔板隔离
2. 线缆敷设：牵引力≤150N，弯曲半径≥8倍线缆直径，布放时每隔2m绑扎固定，冗余长度：设备间0.5-1.0m，工作区15-30cm
3. 端接工艺：网线采用T568B标准，线对绞距保持率≥80%，光纤熔接损耗≤0.08dB/芯
2.2.2 设备安装
1. 弱电箱：距地300mm暗装，箱内预留散热空间≥100mm³/W
2. 安防设备：摄像头安装高度2.5-3.5m，水平视角60°-90°，红外照射距离≥30m
3. 智能家居：传感器安装位置与金属构件间距≥300mm，无线模块信号强度≥-70dBm
三、关键技术标准
3.1 强电安装技术参数
项目
技术要求
检测方法
线路绝缘电阻
≥0.5MΩ（250V兆欧表）
分段测试法
接地电阻
联合接地≤1Ω，防雷接地≤4Ω
四极法测量
插座相位
左零右火上接地，相位偏差≤±2°
相位检测仪
开关通断时间
≤0.05s，接触电阻≤50mΩ
微欧计测量
3.2 弱电系统技术指标
· 网络系统：端到端衰减≤12.5dB（200MHz），回波损耗≥15dB
· 有线电视：图像清晰度≥4级（GB/T7401），载噪比≥43dB
· 安防系统：视频信号信噪比≥50dB，报警响应时间≤1s
3.3 特殊部位处理
卫生间施工
· 插座采用防溅型（IP54），安装高度≥1.5m，与淋浴区距离≥600mm
· 等电位联结：金属管道与局部等电位端子板连接，导线截面积≥4mm²
吊顶区域
· 强电导管采用吊架固定，间距≤1.2m，导线不得有接头
· 弱电桥架与风管平行间距≥300mm，交叉间距≥200mm
四、质量控制与验收标准
4.1 过程质量控制
1. 隐蔽工程验收
· 管线敷设：坐标偏差≤50mm，标高偏差≤±10mm
· 接地焊接：搭接长度≥6倍直径，焊缝厚度≥3mm，防腐处理三层（底漆+面漆+镀锌层）
2. 分项工程检验
· 强电：每楼层按30%插座数量进行通电测试，相位正确率100%
· 弱电：采用FLUKE DSX-5000测试仪，测试通过率≥98%
4.2 竣工验收标准
强电系统
· 通电试运行：连续运行72小时，温升≤40K（环境温度25℃）
· 漏电保护：动作电流≤30mA，动作时间≤0.1s
· 照明系统：照度均匀度≥0.7（工作区域），功率偏差≤±5%
弱电系统
· 网络性能：丢包率≤0.1%（满负载测试24小时）
· 信号传输：视频信号无雪花、横纹干扰，音频信噪比≥65dB
· 系统联动：安防报警触发时，监控录像启动时间≤10s
4.3 验收资料要求
· 竣工图（含管线走向、设备定位）
· 材料出厂合格证及检测报告
· 隐蔽工程验收记录（含影像资料）
· 系统测试记录（含3次以上连续测试数据）
五、安全文明施工
5.1 安全防护措施
1. 临时用电：采用TN-S系统，配电箱配置两级漏电保护（30mA/0.1s）
2. 高空作业：搭设满堂脚手架，作业平台脚手板厚度≥50mm，防护栏杆高度≥1.2m
3. 动火作业：办理动火许可证，配备ABC干粉灭火器（≥2具/50m²），设置接火斗
5.2 文明施工要求
· 材料堆放：分类码放高度≤1.5m，距离火源≥5m
· 施工垃圾：每日清理，分类回收率≥80%
· 噪音控制：昼间≤70dB，夜间≤55dB（采用低噪音切割机）
六、应急预案
1. 触电事故：配备急救箱（含绝缘手套、绝缘棒），现场设置应急电源切断装置，响应时间≤5min
2. 火灾事故：电气火灾采用二氧化碳灭火器，严禁使用水基灭火器，消防通道宽度≥1.2m
3. 设备故障：弱电测试仪器配备备用设备（如OTDR光时域反射仪），故障修复时间≤2小时
本方案未尽事宜，需严格遵守《建筑电气工程施工质量验收规范》GB50303-2025及地方建设行政主管部门最新规定，施工过程中接受监理单位全程监督，确保工程质量达到优良标准。
