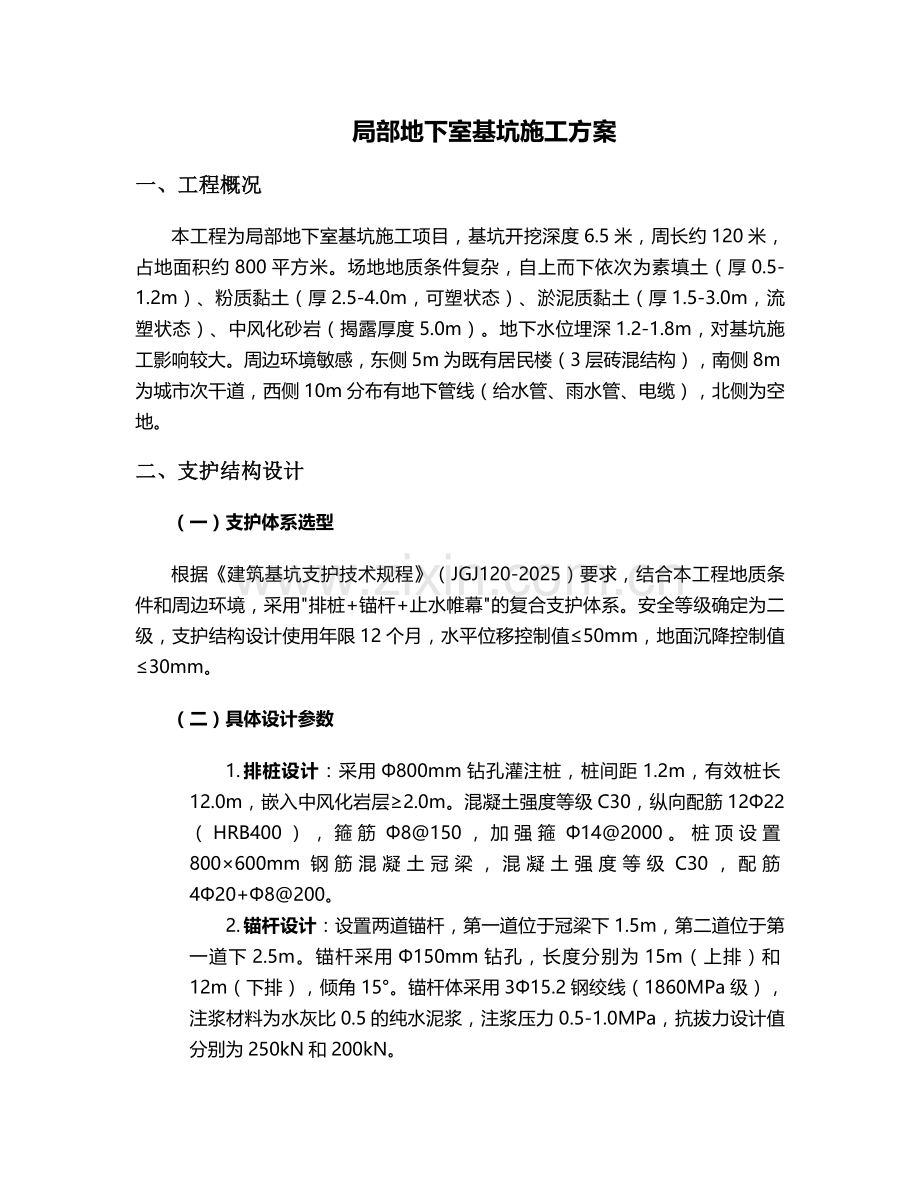

局部地下室基坑施工方案
一、工程概况
本工程为局部地下室基坑施工项目，基坑开挖深度6.5米，周长约120米，占地面积约800平方米。场地地质条件复杂，自上而下依次为素填土（厚0.5-1.2m）、粉质黏土（厚2.5-4.0m，可塑状态）、淤泥质黏土（厚1.5-3.0m，流塑状态）、中风化砂岩（揭露厚度5.0m）。地下水位埋深1.2-1.8m，对基坑施工影响较大。周边环境敏感，东侧5m为既有居民楼（3层砖混结构），南侧8m为城市次干道，西侧10m分布有地下管线（给水管、雨水管、电缆），北侧为空地。
二、支护结构设计
（一）支护体系选型
根据《建筑基坑支护技术规程》（JGJ120-2025）要求，结合本工程地质条件和周边环境，采用"排桩+锚杆+止水帷幕"的复合支护体系。安全等级确定为二级，支护结构设计使用年限12个月，水平位移控制值≤50mm，地面沉降控制值≤30mm。
（二）具体设计参数
1. 排桩设计：采用Φ800mm钻孔灌注桩，桩间距1.2m，有效桩长12.0m，嵌入中风化岩层≥2.0m。混凝土强度等级C30，纵向配筋12Φ22（HRB400），箍筋Φ8@150，加强箍Φ14@2000。桩顶设置800×600mm钢筋混凝土冠梁，混凝土强度等级C30，配筋4Φ20+Φ8@200。
2. 锚杆设计：设置两道锚杆，第一道位于冠梁下1.5m，第二道位于第一道下2.5m。锚杆采用Φ150mm钻孔，长度分别为15m（上排）和12m（下排），倾角15°。锚杆体采用3Φ15.2钢绞线（1860MPa级），注浆材料为水灰比0.5的纯水泥浆，注浆压力0.5-1.0MPa，抗拔力设计值分别为250kN和200kN。

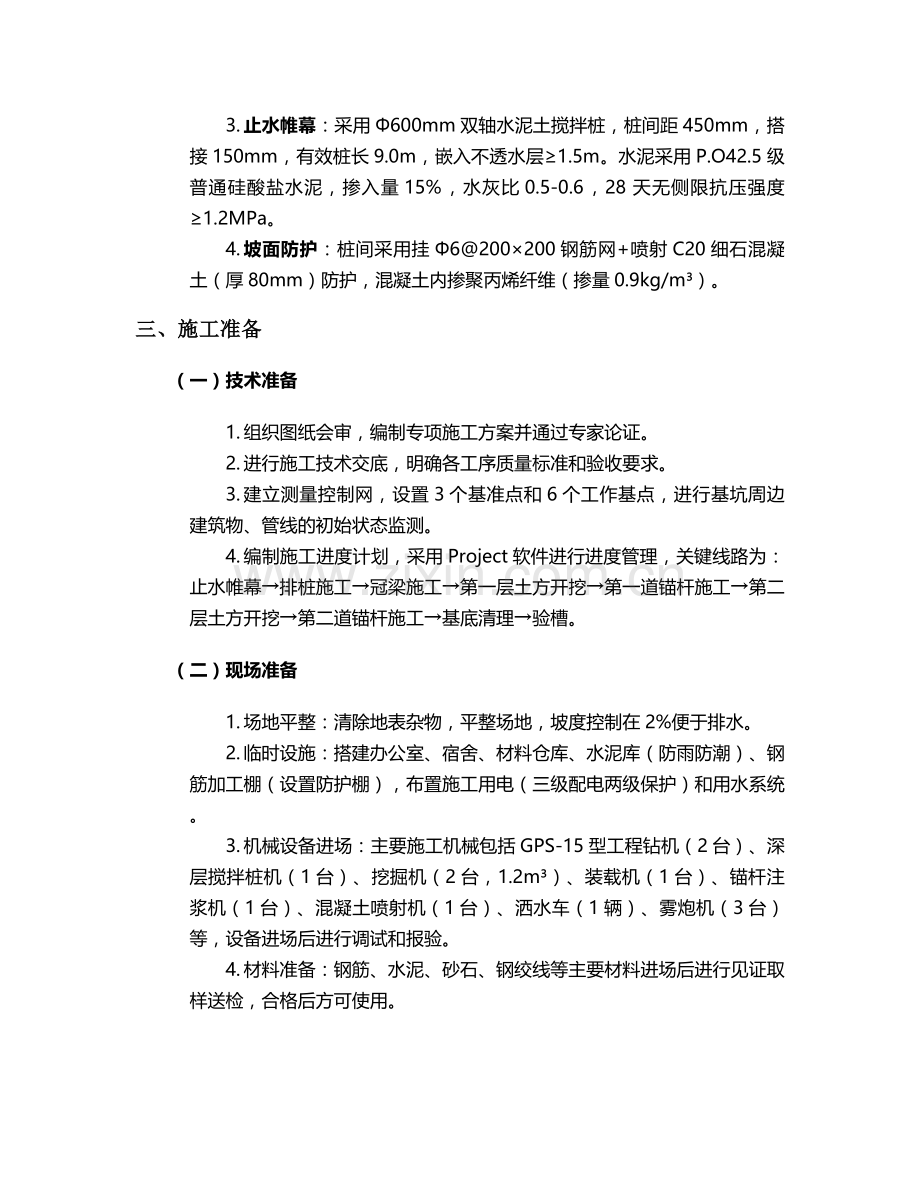

3. 止水帷幕：采用Φ600mm双轴水泥土搅拌桩，桩间距450mm，搭接150mm，有效桩长9.0m，嵌入不透水层≥1.5m。水泥采用P.O42.5级普通硅酸盐水泥，掺入量15%，水灰比0.5-0.6，28天无侧限抗压强度≥1.2MPa。
4. 坡面防护：桩间采用挂Φ6@200×200钢筋网+喷射C20细石混凝土（厚80mm）防护，混凝土内掺聚丙烯纤维（掺量0.9kg/m³）。
三、施工准备
（一）技术准备
1. 组织图纸会审，编制专项施工方案并通过专家论证。
2. 进行施工技术交底，明确各工序质量标准和验收要求。
3. 建立测量控制网，设置3个基准点和6个工作基点，进行基坑周边建筑物、管线的初始状态监测。
4. 编制施工进度计划，采用Project软件进行进度管理，关键线路为：止水帷幕→排桩施工→冠梁施工→第一层土方开挖→第一道锚杆施工→第二层土方开挖→第二道锚杆施工→基底清理→验槽。
（二）现场准备
1. 场地平整：清除地表杂物，平整场地，坡度控制在2%便于排水。
2. 临时设施：搭建办公室、宿舍、材料仓库、水泥库（防雨防潮）、钢筋加工棚（设置防护棚），布置施工用电（三级配电两级保护）和用水系统。
3. 机械设备进场：主要施工机械包括GPS-15型工程钻机（2台）、深层搅拌桩机（1台）、挖掘机（2台，1.2m³）、装载机（1台）、锚杆注浆机（1台）、混凝土喷射机（1台）、洒水车（1辆）、雾炮机（3台）等，设备进场后进行调试和报验。
4. 材料准备：钢筋、水泥、砂石、钢绞线等主要材料进场后进行见证取样送检，合格后方可使用。
（三）安全环保准备
1. 设置连续封闭围挡，高度2.5m，采用彩钢板+方钢骨架，底部砌筑30cm高砖基础，围挡外侧张贴安全文明施工标语。
2. 施工区与办公区采用2m高彩钢板隔离，主要出入口设置洗车平台（长8m×宽4m），配备高压冲洗设备和三级沉淀池（总容积15m³）。
3. 安装PM10、PM2.5在线监测设备（精度±5μg/m³）和噪声监测仪（量程30-130dB，精度±0.5dB），数据实时上传至监管平台。
4. 编制施工扬尘、噪声、污水防治专项方案，配备环保专职管理人员1名，建立环保管理制度和台账。
四、主要施工流程及技术措施
（一）止水帷幕施工
1. 施工顺序：测量放线→桩机就位→调平→预搅下沉→喷浆搅拌提升→重复搅拌下沉→重复搅拌提升→成桩结束→移机。
2. 技术要点：
o 桩位偏差≤50mm，垂直度偏差≤1%，桩长偏差±100mm。
o 水泥浆应连续拌制，搅拌时间≥2min，注浆压力0.3-0.5MPa。
o 提升速度控制在0.5-0.8m/min，确保水泥土搅拌均匀。
o 相邻桩施工间隔时间≤12h，若超过需采取补桩措施。
（二）排桩施工
1. 施工顺序：测量放线→钻机就位→成孔→清孔→钢筋笼制作与安装→安放导管→灌注混凝土→拔管→成桩。
2. 技术要点：
o 采用跳打法施工，桩位偏差≤50mm，垂直度偏差≤1%。
o 成孔采用泥浆护壁，泥浆比重1.1-1.3，含砂率≤4%，黏度18-22s。
o 钢筋笼吊装采用两点起吊，保护层厚度50mm，采用混凝土垫块。
o 水下混凝土灌注导管直径Φ250mm，底口距孔底300-500mm，混凝土坍落度180-220mm，灌注过程中导管埋深控制在2-6m。
（三）冠梁施工
1. 施工顺序：桩头处理→测量放线→绑扎钢筋→支模板→浇筑混凝土→养护。
2. 技术要点：
o 桩头凿除至设计标高，露出新鲜混凝土面，桩顶嵌入冠梁100mm。
o 钢筋绑扎前清理桩头钢筋，调直除锈，冠梁主筋与桩顶预留钢筋焊接连接（单面焊10d）。
o 模板采用18mm厚多层板，背楞采用50×100mm方木，间距300mm，外侧采用Φ48×3.5mm钢管支撑，间距600mm。
o 混凝土采用泵送浇筑，振捣密实，初凝后覆盖洒水养护，养护时间≥7d。
（四）土方开挖
1. 施工顺序：测量放线→第一层土方开挖（至-2.0m）→第一道锚杆施工→第二层土方开挖（至-4.5m）→第二道锚杆施工→第三层土方开挖（至-6.5m）→基底平整→验槽。
2. 技术要点：
o 采用"分层、分段、对称、限时"开挖原则，每层开挖深度≤2.5m，分段长度≤20m，开挖至锚杆位置下500mm时停止，待锚杆施工完成并达到设计强度75%后方可继续开挖。
o 挖掘机作业时，机身距坑边≥2.0m，严禁碰撞支护结构和降水井。
o 坑底预留300mm厚土层人工清理，避免扰动基底土。
o 土方及时外运，堆放于指定弃土场，运输车辆必须覆盖篷布，出场前冲洗轮胎，严禁带泥上路。
（五）锚杆施工
1. 施工顺序：测量放线→钻机就位→成孔→清孔→安放锚杆体→注浆→养护→张拉锁定。
2. 技术要点：
o 钻孔采用地质钻机，孔径偏差≤10mm，孔深偏差±50mm，倾角偏差≤1°。
o 钢绞线采用机械切割，严禁电弧切割，锚杆体每隔1.5m设置一个隔离支架，自由段外套Φ20mm波纹管。
o 注浆采用孔底注浆法，注浆管距孔底200mm，水泥浆应搅拌均匀，一次连续完成，注浆量≥理论方量的1.2倍。
o 养护7d后进行张拉，张拉设备采用YCW250型千斤顶，初始张拉荷载为设计值的10%，然后按20%、50%、80%、100%、110%分级加载，每级持荷5min，最后锁定荷载为设计值的75%。
（六）降水工程
1. 降水方案：采用管井降水，沿基坑周边布置8口降水井，井深15m，井径Φ300mm，井管采用Φ200mm无砂混凝土管，滤料采用2-5mm石英砂，井口以上2m采用黏土封填。配备8台Φ50mm潜水泵（扬程20m，流量15m³/h），昼夜连续抽水。
2. 技术要点：
o 降水井施工完成后进行洗井，直至水清砂净。
o 抽水过程中监测地下水位，确保水位降至坑底以下1.0m，单日水位降深≤0.5m。
o 降水运行期间，每日记录抽水量和水位，绘制水位降深曲线。
o 基坑回填完成后，采用级配砂石回填降水井，分层夯实。
五、质量控制措施
（一）原材料质量控制
1. 钢筋、水泥、钢绞线等主要材料必须有出厂合格证和出厂检验报告，进场后按规定进行取样复试，合格后方可使用。
2. 混凝土配合比由实验室出具，施工中严格控制坍落度和水灰比，每工作班至少检查2次。
3. 注浆材料采用P.O42.5级水泥，严禁使用过期或受潮结块水泥，水泥浆搅拌时间≥2min，随拌随用，初凝前必须用完。
（二）施工过程质量控制
1. 排桩施工：成孔后检查孔径、孔深、垂直度，清孔后测定沉渣厚度（≤100mm）。钢筋笼安装前检查钢筋规格、数量、间距，保护层厚度。混凝土灌注过程中，每50m³留置1组试块，不足50m³按50m³计。
2. 锚杆施工：成孔后检查孔位、孔深、倾角，注浆前检查水泥浆配比和浓度。锚杆张拉时，每30根锚杆留置1组（3根）抗拔试验锚杆，试验荷载为设计值的1.5倍。
3. 止水帷幕：施工前进行工艺性试桩，确定最佳施工参数。成桩后7d采用轻便触探法检查桩身均匀性，28d采用钻芯法检测桩身强度（每50根取1组，每组3点）。
（三）质量验收标准
1. 主控项目：
o 排桩：桩位偏差≤50mm，孔深偏差+300mm/-50mm，混凝土强度≥设计值，桩身完整性检测Ⅰ、Ⅱ类桩≥90%。
o 锚杆：抗拔力试验合格率100%，锚杆位置偏差≤100mm，孔深偏差+200mm/-50mm。
o 止水帷幕：渗透系数≤1×10⁻⁶cm/s，桩体无侧限抗压强度≥1.2MPa。
2. 一般项目：
o 钢筋笼制作：主筋间距±10mm，箍筋间距±20mm，长度±100mm。
o 注浆量：实际注浆量≥理论注浆量的1.1倍。
o 混凝土喷射：厚度偏差±10mm，表面平整度≤50mm。
六、环境保护措施
（一）扬尘控制
1. 施工扬尘控制：
o 施工现场主要道路采用200mm厚C20混凝土硬化（宽度4m），两侧设置排水沟。
o 土方作业时，雾炮机（覆盖半径30m）同步开启，作业面每2小时洒水1次，湿度保持在60%-80%。
o 裸露土（包括弃土、临时堆土）采用密目度≥80%的防尘网（2000目/100cm²）全覆盖，并用沙袋压实。
o 水泥、砂子等易扬尘材料密闭存放，装卸时采取喷淋措施，搅拌站设置封闭棚。
2. 运输扬尘控制：
o 运输车辆必须为密闭式罐车或加盖篷布（覆盖率100%），出场前冲洗轮胎和车身，洗车废水经三级沉淀后回用。
o 施工现场出入口设置车辆冲洗视频监控系统，与监管平台联网，确保车辆冲洗合格率100%。
o 土方运输路线避开居民密集区和交通高峰期，限速30km/h，严禁超载和遗撒。
（二）噪声控制
1. 设备噪声控制：
o 优先选用低噪声设备，对发电机、空压机等强噪声设备设置隔声棚（降噪量≥25dB），基础设置减振垫。
o 施工机械定期保养，保持良好运行状态，避免设备异常噪声。
o 夜间（22:00-6:00）禁止进行钻孔、打桩等强噪声作业，确需施工时办理夜间施工许可，并提前公告周边居民。
2. 施工噪声控制：
o 合理安排施工工序，将噪声较大的作业安排在昼间（6:00-22:00）进行，昼间噪声≤70dB，夜间≤55dB。
o 模板拆除采用人工拆除，严禁野蛮施工，钢筋加工设置在远离居民区的一侧。
o 噪声监测每2小时记录1次，超标时立即停止作业，采取降噪措施直至达标。
（三）水污染控制
1. 施工废水处理：
o 基坑排水、雨水、洗车废水经三级沉淀池处理（单级尺寸2m×2.5m×1.5m），pH值控制在6-9，悬浮物≤100mg/L，处理后回用或排入市政雨水管网。
o 混凝土养护废水采用棉毡覆盖收集，经沉淀后回用，严禁直接排放。
o 油料库设置防渗池（渗透系数≤1×10⁻⁷cm/s），地面铺设防渗膜（厚度1.5mm），防止油料泄漏污染土壤和地下水。
2. 生活污水处理：
o 施工现场设置3个移动式厕所（每50人1个），由专业公司定期清运处理。
o 食堂设置隔油池（容积1m³），生活污水经隔油、沉淀后接入市政污水管网。
（四）固废处理
1. 建筑垃圾处理：
o 建筑垃圾分类存放，可回收利用的钢筋、木材等由物资回收公司回收，其余运至指定建筑垃圾消纳场处理。
o 钻孔泥浆经脱水处理（含水率≤30%）后，干渣运至消纳场，严禁乱排乱倒。
2. 生活垃圾处理：
o 施工现场设置分类垃圾桶（可回收、不可回收、有害垃圾），生活垃圾由环卫部门每日清运。
o 食堂产生的厨余垃圾单独存放，由专业公司回收处理，严禁混入其他垃圾。
七、监测与应急措施
（一）基坑监测
1. 监测内容与频率：
o 支护结构监测：排桩顶水平位移（测斜仪，精度0.1mm）、垂直位移（水准仪，精度±0.3mm），冠梁沉降，锚杆轴力（振弦式测力计，精度±0.5%FS）。
o 周边环境监测：周边建筑物沉降（水准仪）和倾斜（全站仪，精度±1"），地下管线沉降（水准仪），地面沉降（水准仪），地下水位（水位计，精度±10mm）。
o 监测频率：基坑开挖期间1次/天，开挖完成后1次/2天，支护结构施工完成后1次/7天，监测数据异常时加密至2次/天。
2. 监测预警值：
o 排桩顶水平位移：预警值30mm，报警值40mm，极限值50mm。
o 地面沉降：预警值20mm，报警值25mm，极限值30mm。
o 建筑物沉降：预警值15mm，报警值20mm，极限值30mm（倾斜率≤0.002）。
o 地下水位：单日降深预警值0.3m，报警值0.4m，极限值0.5m。
3. 数据处理与反馈：
o 监测数据当日整理，绘制时间-位移曲线，采用回归分析法预测最终位移。
o 当监测数据达到预警值时，立即通报监理和建设单位，分析原因并采取控制措施；达到报警值时，停止施工，启动应急预案。
（二）应急措施
1. 基坑失稳应急措施：
o 立即停止开挖，在坑底坡脚处堆筑沙袋（高度1.5m）或浇筑速凝混凝土（C30，掺早强剂）反压。
o 增设临时内支撑（Φ609mm钢管，间距2.0m），支撑两端设置钢垫板（500×500×20mm）。
o 对周边地面进行注浆加固（水灰比0.5的水泥浆，注浆压力1.0-1.5MPa），加固范围为基坑外3.0m。
2. 管涌与流沙应急措施：
o 立即停止降水，采用沙袋或土袋封堵管涌口，压重1.5-2.0m。
o 采用双液注浆（水泥-水玻璃，体积比1:0.5）加固，注浆孔距0.5m，深度至不透水层。
o 必要时设置轻型井点降水，降低地下水头差，控制水力梯度≤0.5。
3. 周边建筑物沉降超标应急措施：
o 暂停施工，在建筑物基础下设置注浆管（Φ50mm），采用低压注浆（压力0.2-0.5MPa）抬升，注浆材料为水泥-粉煤灰浆（配合比1:1）。
o 对建筑物裂缝进行监测，宽度≤0.2mm时采用环氧树脂封闭，>0.2mm时采用压力注浆修补。
o 调整基坑开挖顺序，采用"分区开挖、快速封底"的方法，减少对周边土体的扰动。
4. 环保超标应急措施：
o 扬尘超标：立即停止土方作业，增加雾炮机数量（每500㎡1台），洒水频次加密至1次/30分钟，覆盖范围扩大至基坑外5m。
o 噪声超标：对噪声源采取临时隔声措施（隔声罩、吸声材料），设置移动声屏障（高度3m，降噪量20dB），与周边居民沟通并给予补偿。
o 污水超标：停止排水，检查处理设施，增加沉淀池数量，投加絮凝剂（PAC，投加量50mg/L），确保水质达标后排放。
八、施工进度计划与保证措施
（一）施工进度计划
本工程总工期60天，关键线路工期45天，具体进度计划如下：
· 施工准备：5天（含场地平整、设备进场、材料报验）
· 止水帷幕：10天（8台桩机同步施工）
· 排桩施工：12天（2台钻机跳打施工）
· 冠梁施工：5天（钢筋绑扎2天，模板1天，浇筑养护2天）
· 土方开挖与锚杆施工：20天（分层分段流水作业）
· 基底清理与验槽：3天
· 竣工验收：5天
（二）进度保证措施
1. 组织保证：成立进度管理小组，项目经理任组长，每周召开进度协调会，解决施工中存在的问题。
2. 资源保证：配备足够的施工机械和人员，钻机、挖掘机等关键设备备用1台，劳动力投入高峰期达80人（其中技工30人）。
3. 技术保证：优化施工方案，采用"两班制"（早8:00-晚20:00，晚20:00-早8:00）连续施工，缩短关键线路工期。
4. 资金保证：设立专项进度保证金，确保材料采购、设备租赁、人工工资及时支付，避免因资金问题影响进度。
5. 应急预案：针对可能影响进度的因素（如雨天、设备故障、材料短缺），制定应急预案，提前储备应急物资（如柴油发电机、备用钢筋）。
九、安全文明施工措施
（一）安全生产措施
1. 安全教育培训：
o 所有进场人员必须进行三级安全教育（公司、项目、班组），考核合格后方可上岗，特种作业人员持证上岗率100%。
o 每日开工前召开"班前安全喊话"，针对当日作业内容强调安全注意事项，做好记录。
2. 高处作业安全：
o 基坑周边设置1.2m高防护栏杆（Φ48×3.5mm钢管），刷红白警示漆，底部设置20cm高挡脚板，栏杆内侧挂密目安全网（2000目/100cm²）。
o 作业人员必须佩戴安全帽、安全带，安全带高挂低用，严禁酒后上岗或违章作业。
3. 临时用电安全：
o 施工现场采用TN-S接零保护系统，配电系统实行"三级配电两级保护"，配电箱标准化配置，门锁齐全，防雨防尘。
o 用电设备必须有漏电保护器（额定漏电动作电流≤30mA，动作时间≤0.1s），电缆架空敷设（高度≥2.5m）或穿管埋地（深度≥0.7m）。
4. 机械作业安全：
o 机械设备操作规程悬挂于操作岗位，操作人员严格按规程作业，严禁违章操作。
o 钻机、挖掘机等机械作业时，设专人指挥，作业半径内严禁站人，夜间施工设置警示灯（红色，闪光频率2Hz）。
（二）文明施工措施
1. 现场管理：
o 施工现场设置七牌一图（工程概况牌、管理人员名单及监督电话牌、安全生产牌、文明施工牌、消防保卫牌、环境保护牌、扬尘治理牌、施工现场总平面图），规格统一（2m×1.5m），设置在主要出入口。
o 材料堆放有序，钢材、水泥、砂石等分类码放，设置标识牌（名称、规格、数量、检验状态），堆料高度≤1.5m。
2. 消防保卫：
o 施工现场设置消防栓（间距≤50m），配备灭火器（每50㎡1组，每组4具4kg干粉灭火器），消防通道宽度≥4m，保持畅通。
o 施工现场严禁吸烟，设置吸烟室（配备灭火器和烟灰缸），易燃易爆物品（汽油、油漆等）单独存放，与火源保持≥10m距离。
3. 卫生管理：
o 施工现场设置排水沟和集水井，保持排水畅通，无积水。
o 食堂办理卫生许可证（有效期内），炊事人员持健康证上岗，生熟食品分开存放，餐具定期消毒。
o 宿舍设置可开启式窗户，人均面积≥2.5㎡，床铺为双层铁架床，严禁使用通铺和明火取暖。
十、验收标准与程序
（一）验收标准
1. 支护结构验收：
o 排桩：桩身完整性检测Ⅰ、Ⅱ类桩比例≥90%，混凝土强度≥C30，桩位偏差≤50mm。
o 锚杆：抗拔力试验合格率100%，锁定力≥设计值的75%，注浆饱满度≥90%。
o 止水帷幕：渗透系数≤1×10⁻⁶cm/s，无侧限抗压强度≥1.2MPa，搭接长度≥150mm。
2. 基坑验收：
o 基底标高偏差±50mm，表面平整度≤50mm，地基承载力≥180kPa（静载试验）。
o 基坑周边地面沉降≤30mm，支护结构水平位移≤50mm，周边建筑物沉降≤30mm。
o 地下水控制：坑底无积水，地下水位降至坑底以下1.0m，降水井运行正常。
（二）验收程序
1. 分项工程验收：
o 止水帷幕、排桩、锚杆等分项工程完工后，施工单位自检合格，报监理工程师验收（附施工记录、试验报告、测量成果等资料）。
o 监理工程师组织验收，重点检查施工质量是否符合设计和规范要求，验收合格后签署验收记录。
2. 竣工验收：
o 基坑工程全部完工后，施工单位提交竣工验收申请报告（附竣工图、质量评定资料、监测报告等）。
o 建设单位组织勘察、设计、施工、监理等单位进行竣工验收，验收内容包括工程质量、资料完整性、环境保护措施落实情况等。
o 验收合格后，签署《基坑工程竣工验收记录》，工程正式交付下道工序施工。
本方案未尽事宜，应严格按照国家现行有关规范、标准和设计文件执行。施工过程中如遇特殊情况，应及时与设计、监理单位沟通，采取有效措施确保工程质量和安全。
