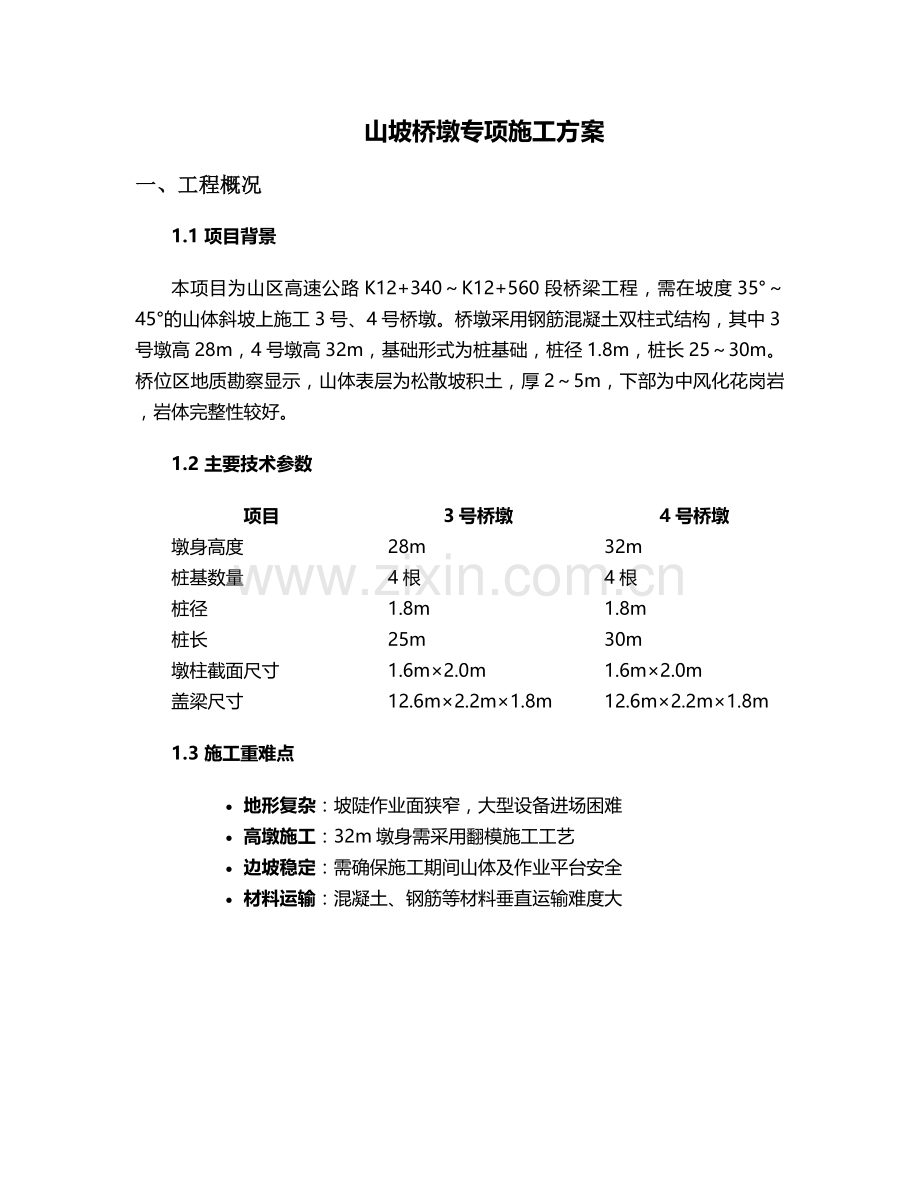

山坡桥墩专项施工方案
一、工程概况
1.1 项目背景
本项目为山区高速公路K12+340～K12+560段桥梁工程，需在坡度35°～45°的山体斜坡上施工3号、4号桥墩。桥墩采用钢筋混凝土双柱式结构，其中3号墩高28m，4号墩高32m，基础形式为桩基础，桩径1.8m，桩长25～30m。桥位区地质勘察显示，山体表层为松散坡积土，厚2～5m，下部为中风化花岗岩，岩体完整性较好。
1.2 主要技术参数
项目
3号桥墩
4号桥墩
墩身高度
28m
32m
桩基数量
4根
4根
桩径
1.8m
1.8m
桩长
25m
30m
墩柱截面尺寸
1.6m×2.0m
1.6m×2.0m
盖梁尺寸
12.6m×2.2m×1.8m
12.6m×2.2m×1.8m
1.3 施工重难点
· 地形复杂：坡陡作业面狭窄，大型设备进场困难
· 高墩施工：32m墩身需采用翻模施工工艺
· 边坡稳定：需确保施工期间山体及作业平台安全
· 材料运输：混凝土、钢筋等材料垂直运输难度大

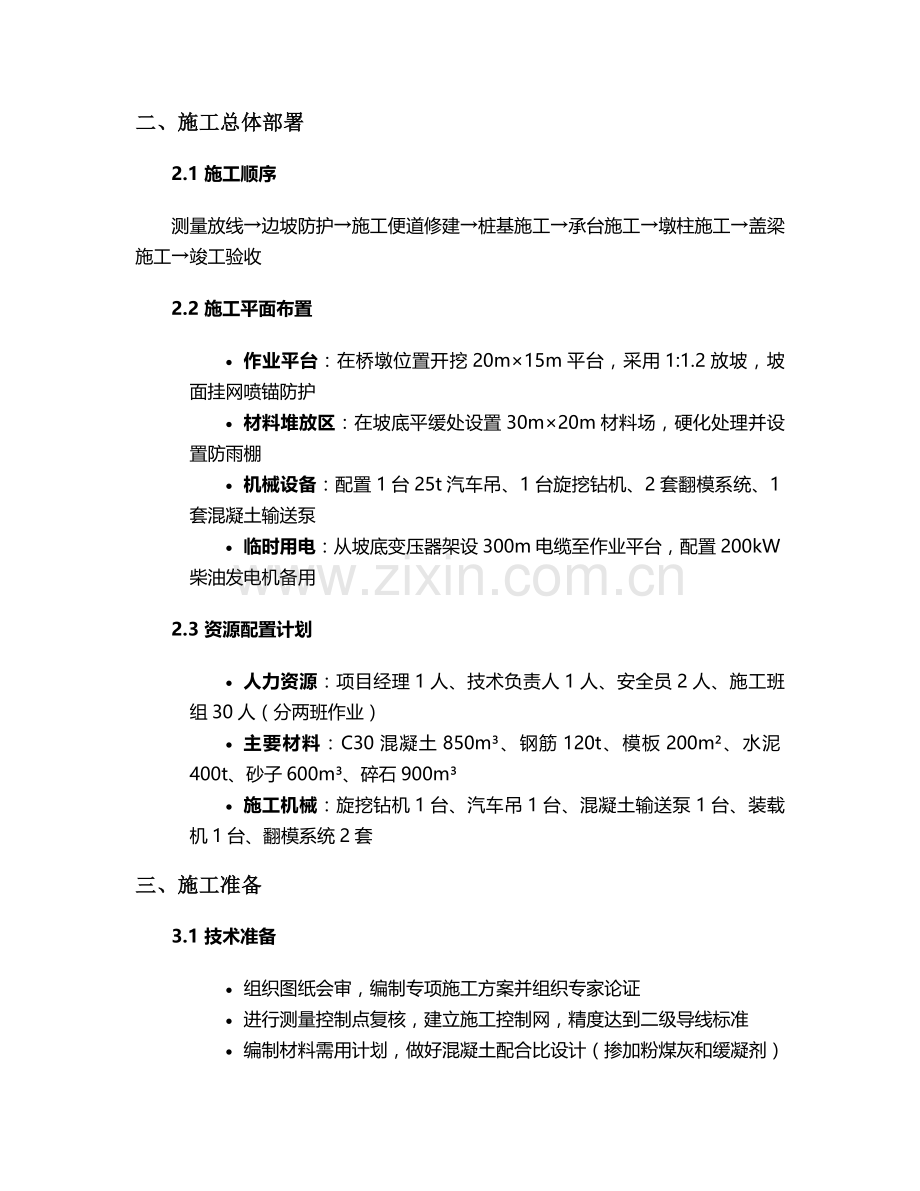

二、施工总体部署
2.1 施工顺序
测量放线→边坡防护→施工便道修建→桩基施工→承台施工→墩柱施工→盖梁施工→竣工验收
2.2 施工平面布置
· 作业平台：在桥墩位置开挖20m×15m平台，采用1:1.2放坡，坡面挂网喷锚防护
· 材料堆放区：在坡底平缓处设置30m×20m材料场，硬化处理并设置防雨棚
· 机械设备：配置1台25t汽车吊、1台旋挖钻机、2套翻模系统、1套混凝土输送泵
· 临时用电：从坡底变压器架设300m电缆至作业平台，配置200kW柴油发电机备用
2.3 资源配置计划
· 人力资源：项目经理1人、技术负责人1人、安全员2人、施工班组30人（分两班作业）
· 主要材料：C30混凝土850m³、钢筋120t、模板200m²、水泥400t、砂子600m³、碎石900m³
· 施工机械：旋挖钻机1台、汽车吊1台、混凝土输送泵1台、装载机1台、翻模系统2套
三、施工准备
3.1 技术准备
· 组织图纸会审，编制专项施工方案并组织专家论证
· 进行测量控制点复核，建立施工控制网，精度达到二级导线标准
· 编制材料需用计划，做好混凝土配合比设计（掺加粉煤灰和缓凝剂）
· 对施工人员进行技术交底和安全培训，特种作业人员持证上岗
3.2 现场准备
· 便道修建：修建6m宽施工便道，最大纵坡控制在12%以内，设置错车道
· 场地平整：清除坡表杂草树木，开挖作业平台，采用片石混凝土挡墙支护平台边缘
· 排水系统：设置截水沟（宽50cm×深60cm）和排水沟，防止雨水冲刷边坡
· 安全防护：平台周边设置1.2m高防护栏杆，挂密目安全网，设置安全警示标志
3.3 材料准备
· 钢筋、水泥、砂石料等主要材料进场检验，合格率100%
· 模板采用1.5m高定型钢模，面板厚度6mm，肋板采用8#槽钢，确保刚度满足要求
· 准备边坡支护材料：Φ22锚杆（L=3.5m）、Φ8钢筋网（间距20cm×20cm）、C20喷射混凝土
四、主要施工工艺
4.1 边坡防护工程
4.1.1 截排水施工
· 在坡顶5m处开挖截水沟，采用M7.5浆砌片石砌筑，沟底铺设防渗土工膜
· 平台周边设置排水沟，与截水沟连通，将水引至坡底沉淀池
4.1.2 坡面加固
· 挂网喷锚：清除坡面松散土体，钻孔植入Φ22锚杆，间距1.5m×1.5m，梅花形布置，喷射10cm厚C20混凝土
· 抗滑桩：在平台外侧设置3根抗滑桩，桩径1.2m，桩长15m，间距5m，采用人工挖孔施工
4.2 桩基施工
4.2.1 测量放样
· 采用全站仪精确放样桩位，设置护桩，做好标记
· 桩位偏差控制在50mm以内，经监理复核后方可施工
4.2.2 钻孔施工
· 采用旋挖钻机成孔，钻进过程中控制钻进速度，中风化岩层钻进速度不超过0.5m/min
· 泥浆护壁：采用膨润土造浆，泥浆比重控制在1.2～1.4之间，粘度20～25s
· 终孔验收：检查孔深、孔径、垂直度，孔底沉渣厚度≤50mm
4.2.3 钢筋笼制作与安装
· 钢筋笼分节制作，每节长9m，主筋采用机械连接，接头错开35d
· 钢筋笼安装采用汽车吊吊装，设置保护层垫块，确保保护层厚度70mm
· 安装声测管，底部密封，顶部加盖，确保畅通
4.2.4 混凝土灌注
· 采用导管法灌注水下混凝土，导管直径300mm，底口距孔底300～500mm
· 混凝土坍落度控制在180～220mm，灌注连续进行，提拔导管时确保埋管深度2～6m
· 超灌高度不小于1.0m，确保桩头混凝土质量
4.3 承台施工
4.3.1 基坑开挖
· 采用机械配合人工开挖，基坑尺寸比设计大1.0m，深度至桩顶设计标高以下0.5m
· 坑壁坡度1:0.5，采用钢板桩支护（拉森Ⅳ型），设置轻型井点降水
4.3.2 钢筋工程
· 桩头处理：凿除桩头浮浆，露出新鲜混凝土面，检测桩身完整性
· 钢筋绑扎：底层钢筋设置混凝土垫块，保护层厚度50mm，绑扎采用20#铁丝
· 预埋墩柱钢筋：采用钢管支架固定，确保位置准确，偏差≤10mm
4.3.3 模板工程
· 采用组合钢模，模板接缝处粘贴海绵条，防止漏浆
· 模板支撑采用Φ48钢管脚手架，立杆间距60cm×60cm，设置双向水平杆和剪刀撑
4.3.4 混凝土工程
· 采用C30混凝土，坍落度150～180mm，分层浇筑，厚度不超过50cm
· 插入式振捣器振捣，振捣时间30～40s，直至混凝土表面泛浆、不再下沉
· 养护采用覆盖土工布洒水养护，养护期不少于14d
4.4 墩柱施工
4.4.1 翻模系统设计
· 模板分3节，每节高度1.5m，采用6mm厚钢板制作，背楞采用双拼10#槽钢
· 配置2套模板，一套施工，一套周转，每次浇筑高度3m
· 模板连接采用M20螺栓，间距30cm，确保连接牢固
4.4.2 钢筋施工
· 墩柱钢筋在地面加工成型，分节吊装，每节长6m，主筋采用直螺纹连接
· 钢筋保护层采用圆形垫块，强度不低于C30，数量每平米不少于4个
· 安装劲性骨架，采用∠75×8角钢，确保钢筋骨架稳定性
4.4.3 模板安装
· 测量放样，设置墩柱中心线控制点，采用全站仪校核
· 模板安装前涂刷脱模剂，安装时采用吊车配合，人工调整就位
· 模板校正：采用全站仪和线锤双向控制，轴线偏差≤5mm，截面尺寸偏差±10mm
4.4.4 混凝土施工
· 采用C30混凝土，掺加粉煤灰（掺量20%）和缓凝剂，初凝时间≥6h
· 混凝土由输送泵泵送至浇筑部位，采用串筒下料，防止离析
· 分层浇筑，每层厚度30cm，振捣密实，注意振捣棒不得触碰模板和钢筋
· 浇筑完成后及时覆盖养护，采用滴灌系统持续洒水，保持表面湿润
4.4.5 模板拆除与翻升
· 混凝土强度达到2.5MPa时拆除侧模，达到75%设计强度时拆除底模
· 模板拆除后及时清理、修整，涂刷脱模剂备用
· 翻模施工：利用已浇筑墩身预埋螺栓固定吊具，采用吊车吊装模板，循环作业
4.5 盖梁施工
4.5.1 支架搭设
· 采用满堂支架法施工，基础采用C20混凝土硬化（厚20cm），设置排水沟
· 支架采用Φ48×3.5mm钢管，立杆间距60cm×60cm，横杆步距1.2m，设置双向剪刀撑
· 支架预压：采用沙袋预压，预压荷载为设计荷载的120%，预压时间不少于7d
4.5.2 模板工程
· 底模采用18mm厚竹胶板，铺设在10cm×10cm方木上，方木间距30cm
· 侧模采用定型钢模，与底模连接采用螺栓固定，外侧设置斜撑和拉杆
4.5.3 钢筋工程
· 盖梁钢筋在钢筋加工场集中制作，现场绑扎成型
· 注意预埋支座垫石钢筋和伸缩缝钢筋，位置准确
· 钢筋保护层厚度50mm，采用混凝土垫块，确保牢固
4.5.4 混凝土工程
· 混凝土分两次浇筑：第一次浇筑至牛腿底部，第二次浇筑至盖梁顶部
· 采用泵送混凝土，坍落度160～180mm，振捣密实
· 浇筑完成后覆盖土工布洒水养护，养护期不少于14d
五、高边坡安全防护措施
5.1 边坡监测
· 建立边坡监测体系，设置12个监测点，监测内容包括：坡顶位移、深部位移、裂缝发展
· 监测频率：施工期间每天1次，雨后加密至2次，变形稳定后每周1次
· 预警值：水平位移≥10mm/天或累计位移≥50mm，立即停工处理
5.2 防排水措施
· 坡顶设置截水沟，平台设置排水沟，形成完善排水系统
· 坡面采用喷射混凝土封闭，防止雨水入渗
· 在坡脚设置集水井，配备抽水设备，及时排除积水
5.3 支护结构
· 锚杆支护：采用Φ25锚杆，长度4.5m，间距1.2m×1.2m，注浆压力0.5～1.0MPa
· 挂网喷砼：喷射10cm厚C20混凝土，内挂Φ8钢筋网（间距20cm×20cm）
· 挡墙防护：平台边缘设置2m高片石混凝土挡墙，基础埋深1.5m
六、施工安全保证措施
6.1 高空作业安全
· 作业人员必须佩戴安全帽、安全带，搭设安全网，设置临边防护
· 墩身施工设置施工电梯，电梯门设置联锁装置，严禁超载
· 遇有6级以上大风、暴雨、浓雾等恶劣天气，停止高空作业
6.2 机械设备安全
· 机械设备定期检查维护，操作人员持证上岗，严禁违章作业
· 吊车作业时设置警戒区，专人指挥，确保吊物下方无人
· 电气设备设置漏电保护器，接地电阻≤4Ω，定期检测
6.3 防火防爆措施
· 施工现场设置消防器材，配备灭火器、消防砂、消防桶等
· 氧气瓶、乙炔瓶间距不小于5m，距明火不小于10m
· 易燃材料单独存放，设置禁火标志，严禁吸烟
6.4 应急预案
· 编制边坡失稳、高处坠落、物体打击等应急预案，定期组织演练
· 配备应急物资：担架、急救箱、应急照明、通讯设备等
· 成立应急小组，明确职责，确保应急响应及时有效
七、质量保证措施
7.1 原材料控制
· 材料进场必须有出厂合格证和检验报告，经复试合格后方可使用
· 钢筋原材力学性能检验，每批不大于60t；水泥按批次检验强度、安定性
· 砂石料检验级配、含泥量，混凝土外加剂检验性能指标
7.2 施工过程控制
· 严格执行“三检制”（自检、互检、交接检），隐蔽工程报请监理验收
· 模板安装偏差控制：轴线偏差≤5mm，标高偏差±10mm，截面尺寸±5mm
· 混凝土施工控制：坍落度每工作班检查不少于2次，试块留置符合规范要求
7.3 试验检测
· 建立工地试验室，配备必要的检测设备，试验人员持证上岗
· 混凝土试块留置：每100m³留置1组标准养护试块，同条件养护试块按要求留置
· 桩基检测：采用低应变法检测桩身完整性，检测数量100%
7.4 质量通病防治
· 蜂窝麻面：控制混凝土坍落度，振捣密实，模板接缝严密
· 钢筋保护层不足：采用合格垫块，固定牢固，数量足够
· 混凝土裂缝：控制水灰比，加强养护，避免温差过大
八、施工进度计划
8.1 进度安排
· 施工准备：15天
· 边坡防护：20天
· 桩基施工：30天（4根/墩，每根7天）
· 承台施工：20天
· 墩柱施工：45天（3号墩28m，4号墩32m）
· 盖梁施工：30天
· 竣工验收：10天
· 总工期：170天
8.2 进度保证措施
· 采用平行作业法，3号、4号墩同时施工，缩短工期
· 配备足够的人力和机械设备，确保施工连续进行
· 制定周进度计划，每周检查进度完成情况，及时调整
九、环境保护措施
9.1 水土保持
· 设置沉淀池，施工废水经处理后排放，严禁直接排入河道
· 弃土、弃渣集中堆放，及时清运至指定弃渣场，防止水土流失
· 施工完成后及时恢复植被，采用喷播草籽绿化坡面
9.2 噪声控制
· 合理安排施工时间，避免夜间施工，确需夜间施工时，噪声控制在55dB以下
· 机械设备采取减振、降噪措施，运输车辆限速行驶，减少鸣笛
· 对施工人员发放耳塞等防护用品，保护听力健康
9.3 扬尘控制
· 施工便道定期洒水降尘，每天不少于4次
· 材料堆放采用篷布覆盖，混凝土搅拌站设置防尘棚
· 车辆出场前冲洗轮胎，严禁带泥上路
十、雨季施工措施
10.1 防雨措施
· 搅拌站搭设防雨棚，砂石料场设置防雨覆盖设施
· 混凝土浇筑前关注天气预报，避免雨天施工，确需施工时采取防雨措施
· 墩柱顶部设置挡雨棚，防止雨水进入模板
10.2 排水措施
· 检查排水系统，确保畅通，增加排水设备，提高排水能力
· 基坑周边设置挡水埂，防止雨水流入基坑
· 雨后及时排除场地积水，检查边坡稳定性
10.3 混凝土施工
· 雨天施工时，混凝土坍落度适当减小，增加水泥用量5%～8%
· 浇筑过程中遇雨，及时覆盖未凝固混凝土表面，雨后检查混凝土质量
· 雨后模板积水及时排除，清理干净后方可继续施工
十一、验收标准与流程
11.1 验收标准
· 桩基：桩位偏差≤50mm，桩身完整性Ⅰ、Ⅱ类桩达到100%
· 承台：轴线偏差≤15mm，顶面高程±20mm，表面平整度≤8mm
· 墩柱：轴线偏差≤10mm，截面尺寸±20mm，垂直度≤H/3000且≤20mm
· 盖梁：轴线偏差≤15mm，顶面高程±10mm，支座垫石位置偏差≤5mm
11.2 验收流程
· 施工班组自检→项目部复检→监理验收→第三方检测→业主验收
· 隐蔽工程验收必须有监理工程师在场，验收合格签字后方可进行下道工序
· 验收资料齐全，包括施工记录、试验报告、测量成果等，及时归档
十二、结论与建议
