防雷接地系统施工方案
一、工程概况
本工程为某高校实验楼防雷接地系统施工项目，建筑共5层，总建筑面积约8600㎡，包含实验室、数据中心、精密仪器室等功能区域。根据设计文件及现场勘察结果，本建筑预计年雷击次数为0.08次，按照《建筑物防雷设计规范》划分为二类防雷建筑物。系统采用联合接地方式，防雷接地、保护接地、工作接地共用统一接地极，要求接地电阻≤1Ω。
系统设计包含以下子项：基础接地网（利用筏板钢筋）、防雷引下线（利用柱内主筋）、屋面避雷带（Φ12镀锌圆钢）、均压环（30m以上每层设置）、等电位联结（总等电位+局部等电位）、设备接地（实验仪器、UPS、服务器）及防静电接地。接地干线采用40×4mm热镀锌扁钢，所有外露金属构件（幕墙龙骨、金属门窗、冷却塔）需与防雷系统可靠连接。
二、施工准备
2.1 材料准备与检验
主材要求：
· 热镀锌钢材：扁钢（40×4mm，截面积误差≤-3%）、圆钢（Φ12mm，抗拉强度≥375MPa）、角钢（50×5×2500mm，锌层厚度≥85μm）
· 接地模块：600×400×60mm方形模块，采用非金属矿物质材料，工频接地电阻≤4Ω·m
· 降阻剂：物理性降阻剂，pH值7-8.5，含水率≤15%，有效期≥20年
· 铜排：总等电位端子板采用60×6mm紫铜板，厚度允许偏差+0.3mm
辅材要求：

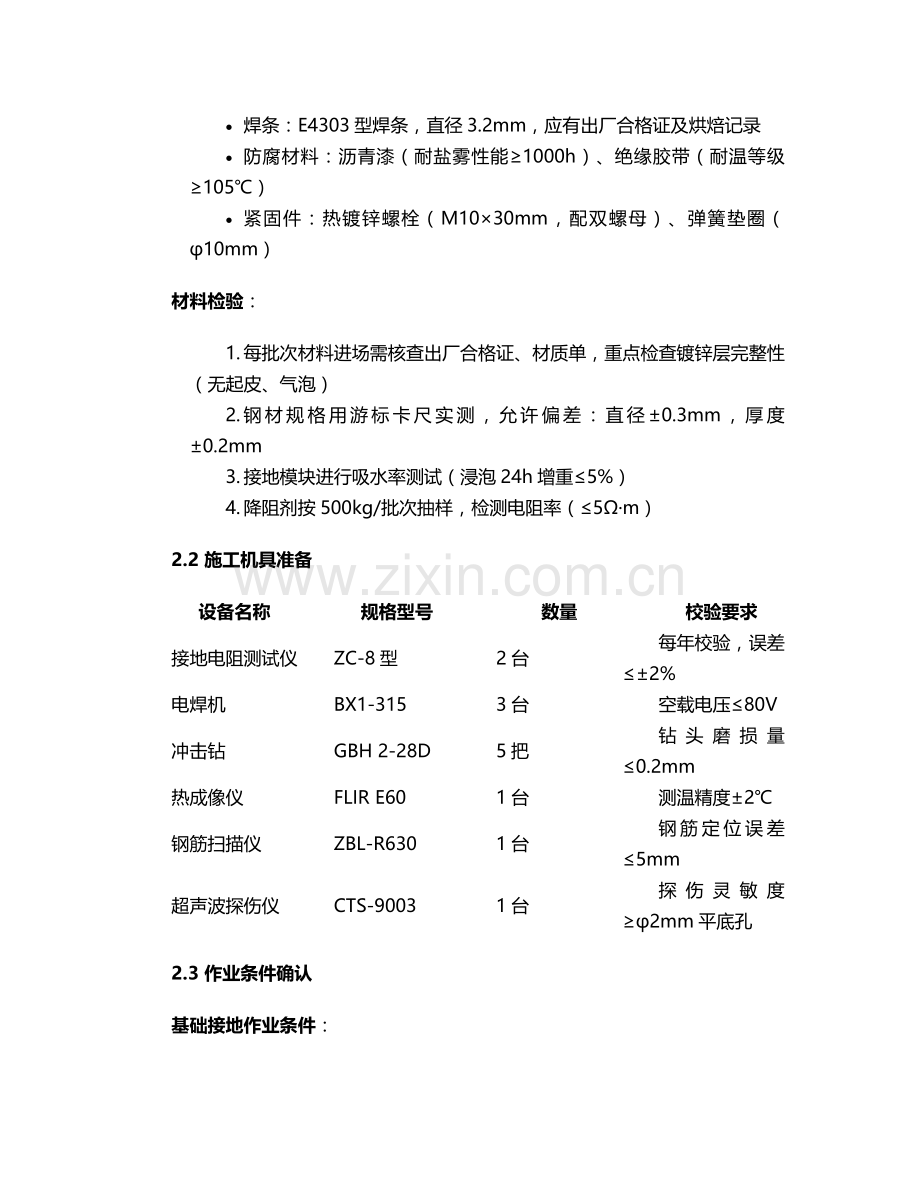

· 焊条：E4303型焊条，直径3.2mm，应有出厂合格证及烘焙记录
· 防腐材料：沥青漆（耐盐雾性能≥1000h）、绝缘胶带（耐温等级≥105℃）
· 紧固件：热镀锌螺栓（M10×30mm，配双螺母）、弹簧垫圈（φ10mm）
材料检验：
1. 每批次材料进场需核查出厂合格证、材质单，重点检查镀锌层完整性（无起皮、气泡）
2. 钢材规格用游标卡尺实测，允许偏差：直径±0.3mm，厚度±0.2mm
3. 接地模块进行吸水率测试（浸泡24h增重≤5%）
4. 降阻剂按500kg/批次抽样，检测电阻率（≤5Ω·m）
2.2 施工机具准备
设备名称
规格型号
数量
校验要求
接地电阻测试仪
ZC-8型
2台
每年校验，误差≤±2%
电焊机
BX1-315
3台
空载电压≤80V
冲击钻
GBH 2-28D
5把
钻头磨损量≤0.2mm
热成像仪
FLIR E60
1台
测温精度±2℃
钢筋扫描仪
ZBL-R630
1台
钢筋定位误差≤5mm
超声波探伤仪
CTS-9003
1台
探伤灵敏度≥φ2mm平底孔
2.3 作业条件确认
基础接地作业条件：
· 筏板钢筋绑扎完成，底层钢筋与柱筋连接节点已通过隐蔽验收
· 桩基钢筋笼顶部与承台钢筋焊接完毕，焊点数量符合设计要求（每个承台≥2处）
· 地下水位降至作业面以下500mm，基坑边坡支护稳定
引下线作业条件：
· 主体结构施工至3层，柱内主筋已完成标识（采用黄色油漆标记引下线钢筋）
· 模板工程验收合格，允许在模板上进行引下线标记
屋面作业条件：
· 屋面防水工程已完工，保护层强度达到C20（养护≥7d）
· 女儿墙压顶混凝土浇筑完成，预埋件位置偏差≤10mm
· 吊篮或脚手架已搭设完毕，验收合格（搭设高度超出屋面1.8m）
三、主要施工流程与技术要点
3.1 基础接地网施工
施工步骤：
1. 接地体焊接：
o 利用筏板底层两根Φ20主筋（间距≤200mm）作为水平接地体，采用双面搭接焊，搭接长度≥60mm（3倍钢筋直径）
o 纵横钢筋交叉点采用Φ12圆钢跨接焊，焊接长度≥120mm（10倍圆钢直径）
o 每个结构单元设置4处人工接地极（50×5角钢），采用机械打入法施工，顶部埋深≥0.8m
2. 接地模块安装：
o 模块布置呈梅花形，间距5m，埋深1.2m（冻土层以下）
o 沟槽开挖尺寸：800×800×1500mm（长×宽×深），边坡坡度1:0.5
o 模块与扁钢连接采用放热焊接，焊点搭接长度≥100mm，焊口用沥青漆防腐（涂刷3遍，干膜厚度≥120μm）
3. 降阻剂施工：
o 按水:降阻剂=1:0.8比例搅拌成糊状，填充于接地极周围（厚度≥100mm）
o 采用分层夯实法施工，每层厚度200mm，夯实系数≥0.93
o 回填土采用细土（含砂量≤10%），禁止混入石块、建筑垃圾
3.2 防雷引下线施工
暗敷设引下线：
1. 主筋选择：在柱四角选取4根Φ16主筋（或2根Φ18主筋），用红油漆做永久标记
2. 跨接焊接：
o 楼层连接处采用Φ12圆钢L型跨接，焊接长度≥120mm（双面焊）
o 焊接完成后敲除药皮，用砂纸打磨焊点，涂刷防锈漆（红色）+面漆（黄色）
o 每层设置1处测试点（距地0.5m），采用40×4mm扁钢延伸至室外，端部焊接100×100×6mm钢板
3. 质量控制：
o 用钢筋扫描仪检测引下线连续性，确保无断点
o 焊接接头做超声波探伤，Ⅰ级焊缝比例≥95%
o 垂直度偏差≤5mm/2m，累计偏差≤20mm
明敷设引下线：
1. 支架安装：采用50×5mm角钢支架，间距1.5m，转弯处0.3m，埋深150mm（用C20细石混凝土固定）
2. 扁钢敷设：40×4mm扁钢应立放（增强散热），弯曲半径≥100mm，煨弯处无裂纹
3. 断接卡设置：距地1.8m处安装断接卡子（采用铜质螺栓连接），便于接地电阻测试
3.3 均压环与防侧击雷施工
均压环安装：
· 从30m高度（8层）开始，每层利用圈梁外侧2根Φ14主筋焊接成闭合环路
· 环内主筋用Φ12圆钢跨接（长度280mm），形成电气通路
· 与引下线连接点采用"T"型焊接，焊缝高度≥6mm，宽度≥8mm
防侧击雷措施：
1. 30m以上外窗：在窗框四角预埋Φ8圆钢（伸出墙体50mm），与均压环焊接
2. 金属幕墙：每10m²设置1个接地点，龙骨通过40×4mm扁钢与均压环连接
3. 垂直金属管道：在30m、60m高度处设置环形导体，与引下线连接（采用抱箍固定）
3.4 屋面接闪器施工
避雷带安装：
1. 支架制作：采用Φ12圆钢弯制成"∠"型，高度150mm，间距1m（直线段）、0.5m（转弯处）
2. 圆钢敷设：
o 女儿墙避雷带高出压顶150mm，支持件间距均匀（偏差≤50mm）
o 网格敷设：20m×20m网格（采用Φ10圆钢），交叉点全部焊接
o 伸缩缝处理：设置补偿器（圆钢煨成Ω型，直径≥20倍圆钢直径）
3. 特殊部位处理：
o 冷却塔：顶部安装环形避雷带（Φ12mm），与屋面避雷带2点连接
o 通风管：高出屋面≥0.5m时，设置避雷针（保护角≤45°）
o 卫星天线：在支架根部焊接40×4mm扁钢，与避雷带可靠连接
避雷针安装：
· 在屋面拐角处设置3支避雷针（高度1.5m），采用Φ20热镀锌圆钢制作
· 针尖采用磨尖处理（角度≤30°），针体镀锌层厚度≥100μm
· 避雷针与引下线采用"十"字焊接，焊缝长度≥200mm（双面焊）
3.5 等电位联结施工
总等电位联结：
1. 端子板安装：在地下室强电间设置600×300×120mm等电位箱，箱内安装60×6mm紫铜板
2. 联结范围：
o 进线电缆PE线（用35mm²铜缆与端子板连接）
o 给排水管（采用25×4mm扁钢抱箍连接）
o 消防管道（距地0.3m处焊接连接板）
o 金属风管（每20m设置1处接地点）
3. 连接导体：
o 干线：16mm²铜缆（绝缘层颜色为黄绿双色）
o 支线：10mm²铜缆（穿Φ20PVC管暗敷）
局部等电位联结：
· 实验室：在操作台下方设置局部等电位端子箱（300×200×120mm），连接实验台金属框架、设备金属外壳
· 卫生间：距地0.5m安装局部等电位箱，联结范围包括金属地漏、毛巾架、热水器外壳
· 数据中心：防静电地板支架每6m²设置1个接地点，通过25mm²铜带与等电位端子板连接
3.6 接地电阻测试与调整
测试方法：
1. 采用三极法测量接地电阻：电流极距接地体40m，电压极距接地体20m
2. 测试仪器选用ZC-8型接地电阻测试仪，量程选择×1档，读数精确至0.01Ω
3. 测试时间选择晴天（土壤含水率≤20%），每个测试点读数3次（间隔1min），取平均值
降阻措施：
当实测电阻＞1Ω时，采取以下措施：
1. 增加接地模块（每增加1块可降阻约0.5Ω）
2. 换土处理：挖除接地体周围2m范围内土壤，换填降阻土（电阻率≤5Ω·m）
3. 深井接地：在场地边缘设置Φ150mm深井（深度30m），内置60×6mm铜棒+降阻剂
4. 电解离子接地：在接地极旁埋置电解接地极（填充缓释电解质），可降阻30-60%
四、质量控制标准
4.1 焊接质量要求
项目
允许偏差
检验方法
搭接长度
≥6倍直径（圆钢）
钢卷尺测量
焊缝高度
≥0.6d（d为钢筋直径）
焊缝规检查
咬边深度
≤0.5mm
焊缝检测尺
气孔数量
≤2个/100mm
10倍放大镜观察
焊渣清除率
100%
目测检查
4.2 安装尺寸偏差
· 避雷带平直度：3mm/2m（拉线检查）
· 支架间距：±50mm（钢卷尺测量）
· 引下线垂直度：5mm/全高（经纬仪测量）
· 接地模块间距：±100mm（全站仪定位）
· 等电位端子板位置：±15mm（水准仪测量）
4.3 接地电阻要求
系统类型
接地电阻值（Ω）
测试条件
防雷接地
≤1
雷雨季节前测试
工作接地
≤0.5
带10%负荷时测试
防静电接地
≤10
相对湿度≤60%时测试
屏蔽接地
≤4
频率1MHz时测试
五、安全与文明施工措施
5.1 安全防护措施
1. 高空作业防护：
o 屋面作业必须搭设1.2m高防护栏杆（横杆间距0.6m），挂密目安全网
o 作业人员系双钩安全带（固定在牢固构件上），使用工具袋（防止坠物）
o 遇6级以上大风、暴雨、雷电天气停止室外作业
2. 电气安全：
o 电焊机设置二次侧漏电保护（动作电流≤30mA，动作时间≤0.1s）
o 临时用电采用TN-S系统，配电箱安装防雨罩（IP54防护等级）
o 接地电阻测试前断开所有与外电连接的线路
3. 焊接作业防护：
o 现场配备2个8kg干粉灭火器（距焊接点≤10m）
o 焊接下方设置接火斗（铺防火毯，面积≥1m²）
o 操作人员佩戴焊工面罩（遮光号10-13）、绝缘手套（耐电压≥500V）
5.2 文明施工要求
1. 材料管理：
o 钢材分类码放（垫高200mm，覆盖防雨布），标识牌注明规格、数量、检验状态
o 降阻剂密封存储（温度5-35℃，远离火源）
o 焊条放入保温筒（温度≥150℃），随用随取
2. 环境保护：
o 焊接烟尘采用移动式焊烟净化器处理（净化效率≥95%）
o 钻孔产生的粉尘采用湿法作业（配备喷雾降尘装置）
o 废弃焊条头、砂轮片分类回收（设置专用收集箱）
3. 成品保护：
o 已焊接的接地干线用红油漆标记（防止后续施工破坏）
o 避雷带安装后覆盖塑料薄膜（防止外墙施工污染）
o 测试点设置防护盒（带锁，防止非专业人员操作）
六、验收与测试
6.1 隐蔽工程验收
验收内容：
1. 基础接地网：焊接点数量（每跨≥2处）、防腐处理（沥青漆涂刷3遍）
2. 引下线：主筋数量（四角4根Φ16）、跨接焊接质量（无虚焊）
3. 接地模块：埋深（≥1.2m）、间距（5m）、降阻剂填充密实度（≥90%）
验收程序：
1. 施工单位自检（填写隐蔽工程验收记录，附影像资料）
2. 监理工程师验收（重点检查跨接焊点，抽样比例20%）
3. 第三方检测（采用接地阻抗测试仪，频率范围40-60Hz）
6.2 系统功能测试
测试项目：
1. 接地电阻测试：雨后72h测试（土壤含水率接近全年平均值），每个测试点记录3组数据
2. 等电位联结测试：用毫欧表测量端子板与金属构件间电阻（≤0.2Ω）
3. 跨步电压测试：模拟雷击时（通入10kA电流），测量地面两点间电压（≤70V）
4. 静电衰减测试：用静电电压表测量（衰减时间≤0.5s）
测试报告：
应包含以下内容：
· 测试仪器型号、编号及校准证书
· 测试点平面布置图（标注坐标）
· 原始数据记录表（含环境参数：温度、湿度）
· 测试曲线（接地阻抗频率特性曲线）
· 结论与建议（是否满足设计要求，整改措施）
6.3 竣工资料要求
竣工资料应包含：
1. 施工组织设计（含审批文件）
2. 材料出厂合格证及检验报告（按A4规格装订）
3. 隐蔽工程验收记录（附照片，每个焊点编号）
4. 接地电阻测试记录（含季节系数修正值）
5. 系统竣工图（标注各子系统参数）
6. 操作维护手册（含测试方法、周期）
七、应急预案
7.1 雷击应急处理
当施工期间遇雷击时：
1. 立即停止室外作业，人员撤离至室内（远离门窗、金属管道）
2. 切断临时用电总开关（防止感应雷损坏设备）
3. 检查防雷引下线连接状况（有无烧蚀、断裂）
4. 雨后测试接地电阻（确认系统是否受损）
7.2 焊接火灾处置
发生焊接火灾时：
1. 立即使用干粉灭火器扑救（站在上风向，距离火源2-3m）
2. 切断起火点周围电源（防止触电）
3. 若火势较大，拨打119报警（说明起火物质、位置、燃烧面积）
4. 组织人员疏散（沿安全通道有序撤离，清点人数）
7.3 接地电阻超标处理
当接地电阻不满足设计要求时：
1. 复核测试方法（检查电极布置、仪器量程）
2. 检测接地体完整性（用跨步电压法查找断点）
3. 采取增补措施：
o 增加2块接地模块（与原接地体并联）
o 敷设水平接地体（延伸至土壤电阻率较低区域）
o 采用深井接地（深度50m，内置铜包钢接地极）
八、施工进度计划
施工阶段
工期（天）
关键节点
材料进场检验
3
钢材、接地模块验收合格
基础接地施工
7
接地网焊接完成
引下线施工
15
8层引下线焊接完成
均压环安装
5
30m以上均压环连通
屋面避雷带
10
避雷带支架安装完成
等电位联结
8
总等电位端子板安装
系统测试
5
接地电阻测试合格
竣工清理
2
场地清理、资料整理
注：总工期45天，其中基础接地与土建施工交叉作业（需提前3天提交作业申请），屋面作业需避开雨季（根据当地气象资料调整施工时间）。
九、质量记录与文件
施工过程中需形成以下记录文件：
1. 《材料进场检验记录表》（按GB50303-2025附录A执行）
2. 《焊接施工检查记录》（含焊工姓名、焊接位置、日期）
3. 《接地电阻测试记录表》（附测试曲线）
4. 《隐蔽工程验收记录》（监理、建设单位签字确认）
5. 《系统功能测试报告》（第三方检测机构出具）
6. 《竣工图》（CAD电子版+蓝图各4套）
所有记录文件需采用耐久性纸张（含酸量≤0.1%），保存期≥30年。
