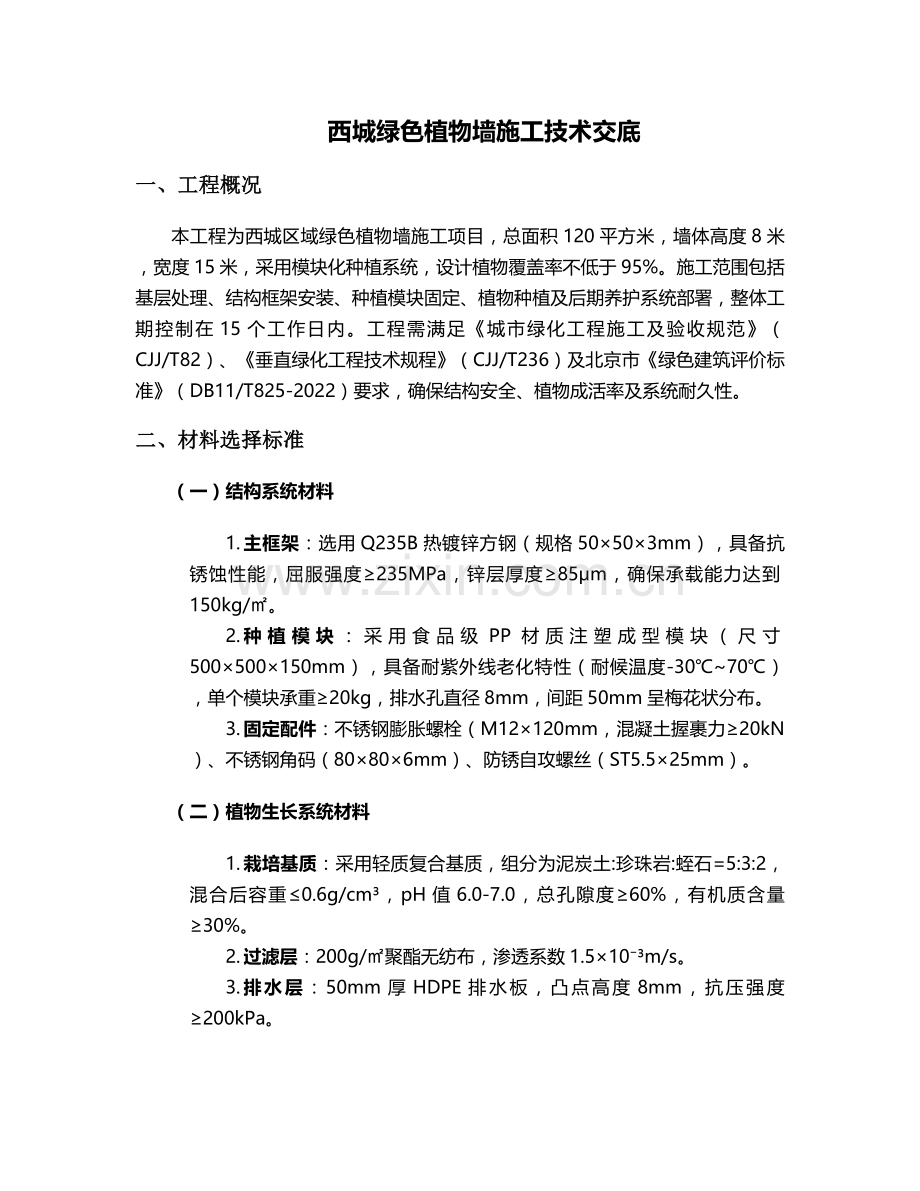

西城绿色植物墙施工技术交底
一、工程概况
本工程为西城区域绿色植物墙施工项目，总面积120平方米，墙体高度8米，宽度15米，采用模块化种植系统，设计植物覆盖率不低于95%。施工范围包括基层处理、结构框架安装、种植模块固定、植物种植及后期养护系统部署，整体工期控制在15个工作日内。工程需满足《城市绿化工程施工及验收规范》（CJJ/T82）、《垂直绿化工程技术规程》（CJJ/T236）及北京市《绿色建筑评价标准》（DB11/T825-2022）要求，确保结构安全、植物成活率及系统耐久性。
二、材料选择标准
（一）结构系统材料
1. 主框架：选用Q235B热镀锌方钢（规格50×50×3mm），具备抗锈蚀性能，屈服强度≥235MPa，锌层厚度≥85μm，确保承载能力达到150kg/㎡。
2. 种植模块：采用食品级PP材质注塑成型模块（尺寸500×500×150mm），具备耐紫外线老化特性（耐候温度-30℃~70℃），单个模块承重≥20kg，排水孔直径8mm，间距50mm呈梅花状分布。
3. 固定配件：不锈钢膨胀螺栓（M12×120mm，混凝土握裹力≥20kN）、不锈钢角码（80×80×6mm）、防锈自攻螺丝（ST5.5×25mm）。
（二）植物生长系统材料
1. 栽培基质：采用轻质复合基质，组分为泥炭土:珍珠岩:蛭石=5:3:2，混合后容重≤0.6g/cm³，pH值6.0-7.0，总孔隙度≥60%，有机质含量≥30%。
2. 过滤层：200g/㎡聚酯无纺布，渗透系数1.5×10⁻³m/s。
3. 排水层：50mm厚HDPE排水板，凸点高度8mm，抗压强度≥200kPa。

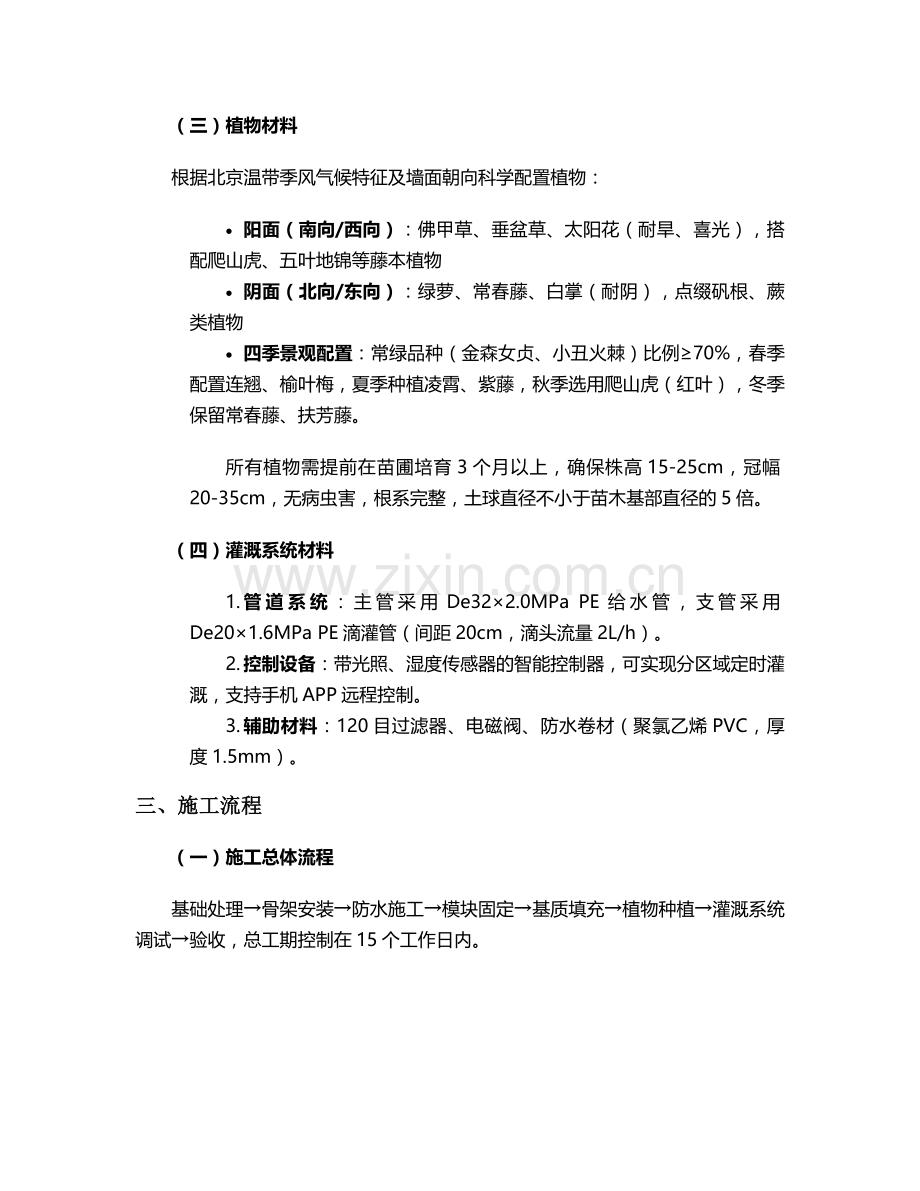

（三）植物材料
根据北京温带季风气候特征及墙面朝向科学配置植物：
· 阳面（南向/西向）：佛甲草、垂盆草、太阳花（耐旱、喜光），搭配爬山虎、五叶地锦等藤本植物
· 阴面（北向/东向）：绿萝、常春藤、白掌（耐阴），点缀矾根、蕨类植物
· 四季景观配置：常绿品种（金森女贞、小丑火棘）比例≥70%，春季配置连翘、榆叶梅，夏季种植凌霄、紫藤，秋季选用爬山虎（红叶），冬季保留常春藤、扶芳藤。
所有植物需提前在苗圃培育3个月以上，确保株高15-25cm，冠幅20-35cm，无病虫害，根系完整，土球直径不小于苗木基部直径的5倍。
（四）灌溉系统材料
1. 管道系统：主管采用De32×2.0MPa PE给水管，支管采用De20×1.6MPa PE滴灌管（间距20cm，滴头流量2L/h）。
2. 控制设备：带光照、湿度传感器的智能控制器，可实现分区域定时灌溉，支持手机APP远程控制。
3. 辅助材料：120目过滤器、电磁阀、防水卷材（聚氯乙烯PVC，厚度1.5mm）。
三、施工流程
（一）施工总体流程
基础处理→骨架安装→防水施工→模块固定→基质填充→植物种植→灌溉系统调试→验收，总工期控制在15个工作日内。
（二）关键施工步骤
1. 基础处理
· 基层清理：铲除墙面浮灰、油污及突出物，用高压水枪冲洗后晾干，修补墙面裂缝（采用环氧树脂砂浆填充）。
· 承重检测：对原有墙体进行荷载测试，若承载力不足（＜1.5kN/㎡），需增设钢结构托架（采用10#槽钢，间距1.5m）。
· 放线定位：使用激光投线仪弹出垂直线（误差≤2mm）及水平线，确定骨架安装位置，标记膨胀螺栓钻孔位置（横向间距1.2m，纵向间距0.8m）。
2. 骨架与模块安装
· 龙骨安装：先安装竖向主龙骨（间距1.2m），再固定横向次龙骨（间距500mm），龙骨连接处采用螺栓+焊接双重固定，焊接点涂刷防锈漆（干膜厚度≥80μm）。膨胀螺栓间距≤500mm，植入深度≥80mm，抗拉承载力≥20kN。
· 模块挂载：将种植盒通过卡扣式连接件固定于次龙骨，每个模块设置4个固定点，模块间预留10mm缝隙，安装后用水平尺校验平整度（误差≤1mm/㎡）。
3. 防水与灌溉系统施工
· 防水处理：在骨架与墙体之间满铺PVC防水卷材，卷材搭接宽度≥100mm，采用热风焊接密封，阴阳角处加设500mm宽附加层。防水卷材耐穿刺强度≥300N。
· 灌溉系统安装：沿骨架顶部布置主水管，模块内铺设滴灌支管，每个模块设2个滴头。系统安装后进行打压试验（压力0.3MPa，保压30分钟无泄漏）。
· 排水系统：在墙体底部沿水平方向设置排水沟（宽200mm×深150mm），坡度≥2%，沟内铺设卵石层（粒径5-10mm）及透水土工布。
4. 基质填充与植物种植
· 基质填充：采用"分层压实法"，底层铺设10cm陶粒（φ2-3cm）作为排水层，中层填充混合基质至模块高度的80%（约120mm），轻压基质避免压实（孔隙度保持≥50%）。
· 植物种植：采用"品字形"布局，相邻模块植物品种交错排列。种植深度以基质表面与苗木原土痕齐平为宜，种植后需浇透定根水（添加500倍生根剂），水量为每模块2L。藤蔓植物需设置尼龙网牵引，网格尺寸200×200mm，固定点间距500mm。
四、质量控制标准
（一）结构工程质量标准
项目
允许偏差
检验方法
龙骨垂直度
≤3mm/2m
激光投线仪
模块平整度
≤5mm/㎡
2m靠尺+塞尺
接缝宽度
5-10mm
游标卡尺
种植基质厚度
±10mm
钢卷尺
（二）植物种植质量要求
· 成活率：施工后3个月成活率≥95%，12个月成活率≥90%
· 覆盖度：6个月覆盖度≥80%，12个月覆盖度≥95%
· 生长状况：无明显病虫害（虫害叶片受害率≤5%），植株高度偏差在设计值±10%内
（三）灌溉系统质量要求
· 滴灌均匀度：≥90%
· 管道压力损失：≤0.05MPa/100m
· 控制系统响应时间：≤30秒
五、安全措施
（一）高空作业防护
· 作业人员必须佩戴双钩安全带，安全带应高挂低用（固定点高出作业面1.5m以上）
· 搭设双排脚手架（立杆间距1.5m，步距1.8m），满挂密目安全网（2000目/100cm²），设置1.2m高防护栏杆
· 脚手架搭设完成后需经第三方检测机构验收，承载力≥2kN/㎡
（二）电气安全
· 灌溉系统采用TN-S接零保护系统，接地电阻≤4Ω
· 配电箱安装剩余电流保护器（动作电流≤30mA，动作时间≤0.1s）
· 露天电气设备设置防雨罩，电缆线路架空敷设高度≥2.5m
（三）消防安全
· 施工现场配备2组4kg干粉灭火器，设置消防沙池（容积≥0.5m³）
· 焊接作业时设置接火斗，作业点距易燃物保持≥5m安全距离
· 施工现场严禁吸烟，设置明显禁烟标识
（四）季节性施工措施
· 高温天气（日最高气温≥35℃）：调整作业时间为6:00-10:00、16:00-19:00，施工现场设置喷雾降温系统，植物种植后增加叶面喷水次数，每日3次（9:00、14:00、17:00）
· 雨天施工：配备防雨布（覆盖率100%），雨后需对钢结构节点进行重新紧固，基质含水量超过60%时暂停种植
· 冬季施工：当环境温度低于5℃时，灌溉系统需添加防冻液（乙二醇浓度15%），植物种植后采取薄膜覆盖保温措施，确保基质温度不低于8℃
六、植物养护管理
（一）灌溉管理
· 夏季（6-8月）：每日灌溉2次（早6时、晚8时），每次15分钟，配合叶面喷雾增湿
· 春秋季（4-5月、9-10月）：每日灌溉1次（早7时），每次10分钟
· 冬季（11-3月）：每3日灌溉1次（午12时），每次5分钟，水温控制在10-15℃
（二）施肥管理
· 生长期（3-10月）：每月施用1次复合肥（N:P:K=15:10:10），采用滴灌施肥法，浓度0.2%
· 休眠期（11-2月）：每2个月施用1次缓释肥，用量50g/㎡
· 叶面追肥：每年5月、8月各喷施1次磷酸二氢钾溶液（浓度0.1%）
（三）修剪整形
· 常规修剪：每月进行1次，剪去枯黄叶、病弱枝，保持植株高度15-25cm
· 重剪整形：每年3月进行1次，将藤蔓植物主蔓短截1/3，促进分枝
· 花后修剪：开花植物花谢后及时剪去残花，减少养分消耗
（四）病虫害防治
· 预防措施：新植物入室先隔离观察一周，定期用稀释的多菌灵溶液（500倍）喷洒，每月1次
· 虫害防治：蚜虫用毛笔蘸酒精刷除，严重时喷施吡虫啉（1000倍液）；红蜘蛛喷水增湿后，喷施杀螨剂（1500倍液）
· 病害防治：叶斑病剪掉病叶，换土通风，涂抹百菌清（800倍液）；根腐病改善排水，施用恶霉灵（1000倍液）灌根
（五）监测维护
· 每日监测灌溉系统运行状况，检查滴头是否堵塞
· 每周检查植物生长状况，记录株高、冠幅及病虫害发生情况
· 每月检测基质理化指标，确保EC值≤1.5mS/cm，pH值6.0-7.0
· 每季度进行1次结构安全性检查，重点检查龙骨连接节点及膨胀螺栓紧固情况
七、验收标准
（一）分项工程验收
1. 结构系统：龙骨安装垂直度、模块平整度符合质量标准，抗风载测试（施加0.5kN/m²水平力）结构变形量≤L/250（L为支撑跨度）
2. 灌溉系统：管道无泄漏，滴灌均匀度≥90%，控制器运行正常
3. 植物种植：种植密度均匀（15-20株/㎡），成活率≥95%，无明显病虫害
（二）竣工验收
工程完工后需进行为期3个月的养护观察，达到以下标准方可通过验收：
· 植物覆盖度≥80%，生长状况良好
· 结构系统稳固，无松动、变形现象
· 灌溉系统运行正常，节水率≥30%
· 各项技术指标符合设计要求及相关规范标准
本技术交底未尽事宜，应严格按照国家及北京市现行有关规范、标准执行。施工过程中需加强各工序质量自检，确保工程质量达到设计要求。
