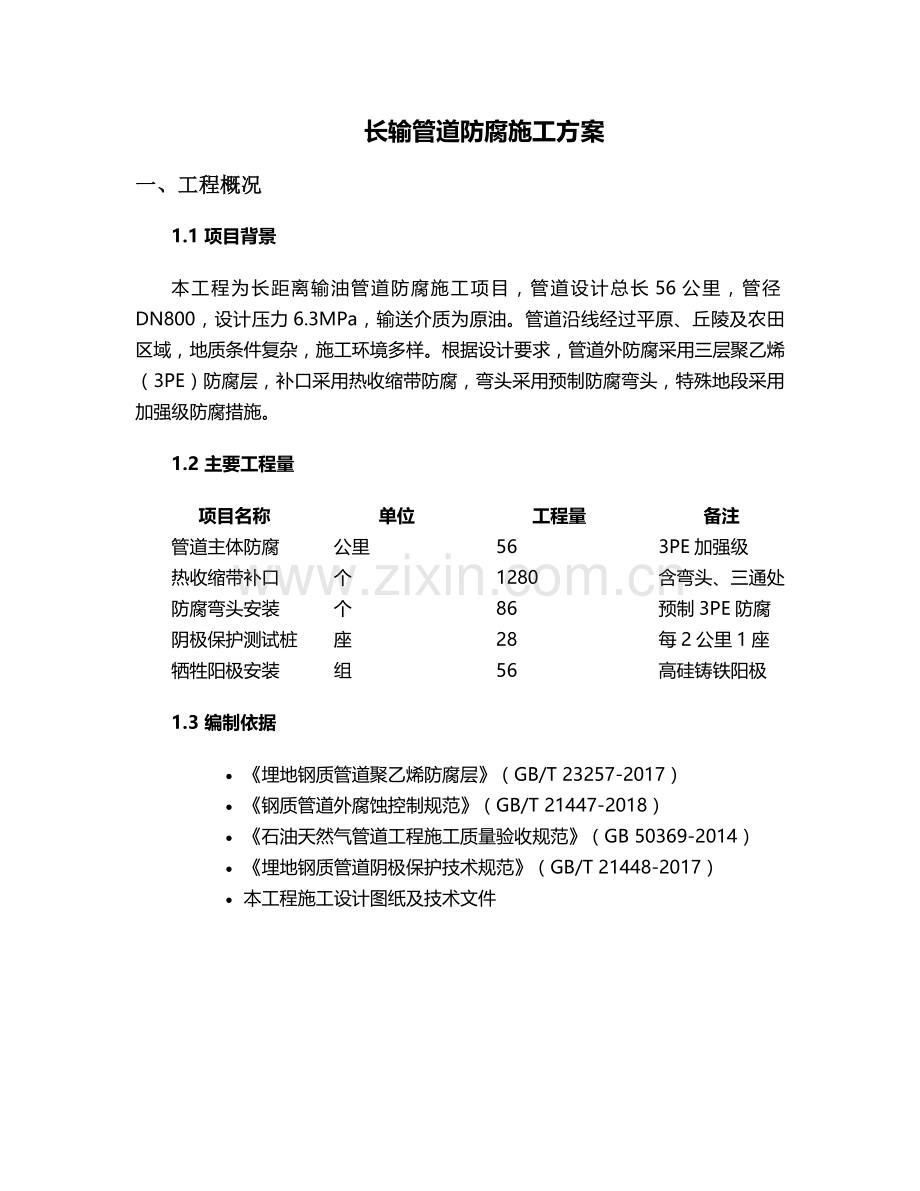

长输管道防腐施工方案
一、工程概况
1.1 项目背景
本工程为长距离输油管道防腐施工项目，管道设计总长56公里，管径DN800，设计压力6.3MPa，输送介质为原油。管道沿线经过平原、丘陵及农田区域，地质条件复杂，施工环境多样。根据设计要求，管道外防腐采用三层聚乙烯（3PE）防腐层，补口采用热收缩带防腐，弯头采用预制防腐弯头，特殊地段采用加强级防腐措施。
1.2 主要工程量
项目名称
单位
工程量
备注
管道主体防腐
公里
56
3PE加强级
热收缩带补口
个
1280
含弯头、三通处
防腐弯头安装
个
86
预制3PE防腐
阴极保护测试桩
座
28
每2公里1座
牺牲阳极安装
组
56
高硅铸铁阳极
1.3 编制依据
· 《埋地钢质管道聚乙烯防腐层》（GB/T 23257-2017）
· 《钢质管道外腐蚀控制规范》（GB/T 21447-2018）
· 《石油天然气管道工程施工质量验收规范》（GB 50369-2014）
· 《埋地钢质管道阴极保护技术规范》（GB/T 21448-2017）
· 本工程施工设计图纸及技术文件

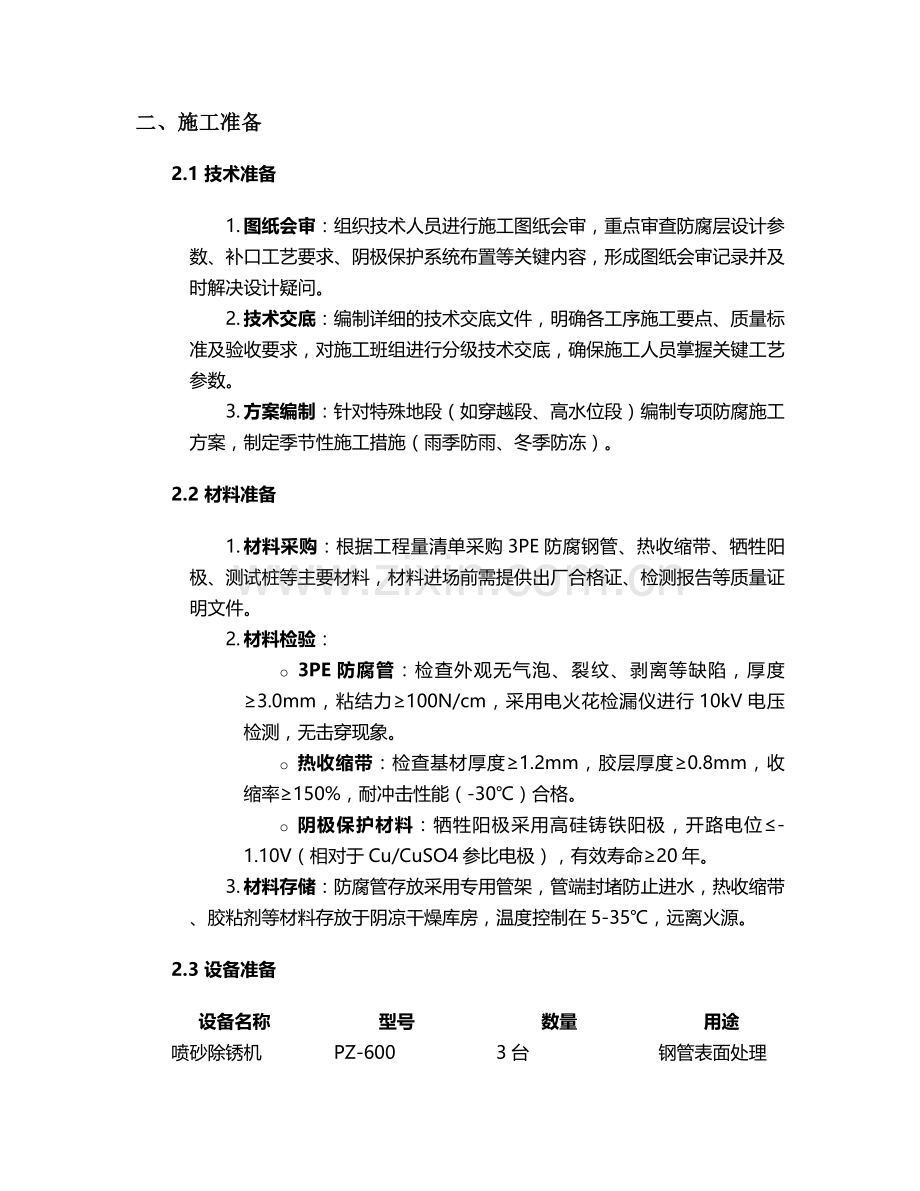

二、施工准备
2.1 技术准备
1. 图纸会审：组织技术人员进行施工图纸会审，重点审查防腐层设计参数、补口工艺要求、阴极保护系统布置等关键内容，形成图纸会审记录并及时解决设计疑问。
2. 技术交底：编制详细的技术交底文件，明确各工序施工要点、质量标准及验收要求，对施工班组进行分级技术交底，确保施工人员掌握关键工艺参数。
3. 方案编制：针对特殊地段（如穿越段、高水位段）编制专项防腐施工方案，制定季节性施工措施（雨季防雨、冬季防冻）。
2.2 材料准备
1. 材料采购：根据工程量清单采购3PE防腐钢管、热收缩带、牺牲阳极、测试桩等主要材料，材料进场前需提供出厂合格证、检测报告等质量证明文件。
2. 材料检验：
o 3PE防腐管：检查外观无气泡、裂纹、剥离等缺陷，厚度≥3.0mm，粘结力≥100N/cm，采用电火花检漏仪进行10kV电压检测，无击穿现象。
o 热收缩带：检查基材厚度≥1.2mm，胶层厚度≥0.8mm，收缩率≥150%，耐冲击性能（-30℃）合格。
o 阴极保护材料：牺牲阳极采用高硅铸铁阳极，开路电位≤-1.10V（相对于Cu/CuSO4参比电极），有效寿命≥20年。
3. 材料存储：防腐管存放采用专用管架，管端封堵防止进水，热收缩带、胶粘剂等材料存放于阴凉干燥库房，温度控制在5-35℃，远离火源。
2.3 设备准备
设备名称
型号
数量
用途
喷砂除锈机
PZ-600
3台
钢管表面处理
中频加热机
ZY-150
4台
补口预热
热收缩带烤枪
HG-80
8把
补口施工
电火花检漏仪
SL-3
6台
防腐层检测
涂层测厚仪
TT260
4台
厚度检测
附着力测试仪
AT-M
2台
粘结力测试
2.4 人员准备
1. 管理人员：项目经理1人、技术负责人1人、质量工程师2人、安全工程师1人、施工队长2人。
2. 作业人员：防腐工24人（持证上岗）、起重工4人、电工2人、普工16人，所有人员需经过岗前培训并考核合格。
3. 特种作业：喷砂除锈、阴极保护安装等特种作业人员需持有效特种作业操作证，且证书在有效期内。
三、主要施工工艺
3.1 管道表面预处理
3.1.1 除锈工艺
1. 喷砂除锈：采用石英砂作为磨料，砂粒直径0.8-1.2mm，压缩空气压力0.6-0.8MPa，喷嘴与钢管表面夹角75-85°，距离150-200mm，以圆周运动方式进行除锈。
2. 质量要求：除锈等级达到Sa2.5级（钢材表面无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，任何残留的痕迹应仅是点状或条纹状的轻微色斑），表面粗糙度50-80μm。
3. 除尘处理：除锈后采用压缩空气（压力≥0.4MPa）吹扫钢管表面，去除残留砂粒和粉尘，用白洁布擦拭无明显污渍。
3.1.2 表面检测
1. 外观检查：目测检查除锈表面是否达到Sa2.5级，有无漏除部位。
2. 粗糙度检测：每20根钢管随机抽取1根，在管端、中间、管尾各取3个点，使用粗糙度仪测量，平均值应符合设计要求。
3. 油污检测：采用荧光探伤法检测表面油污，检测液喷洒后在紫外线灯照射下无荧光反应。
3.2 3PE防腐层施工
3.2.1 涂敷工艺
1. 预热：采用中频加热炉对钢管进行预热，温度控制在200-230℃，测温点设置在钢管圆周均匀分布的4个点，确保加热均匀。
2. 环氧粉末喷涂：采用静电喷涂工艺，粉末颗粒直径60-80μm，喷涂厚度120-150μm，固化时间≥30s，固化度≥95%。
3. 胶粘剂涂敷：在环氧粉末层未完全固化前，挤出机涂敷胶粘剂，厚度180-220μm，确保与环氧层完全粘结。
4. 聚乙烯挤出：采用三层共挤工艺，聚乙烯层厚度2.5-3.0mm，熔融温度190-210℃，挤出速度与钢管前进速度匹配（1.5-2.0m/min）。
3.2.2 冷却与检验
1. 水冷定型：采用三段式水冷，第一段水温≤60℃，第二段水温≤40℃，第三段水温≤25℃，冷却后钢管表面温度≤60℃。
2. 在线检测：
o 厚度检测：采用超声波测厚仪，沿管周每100mm检测一点，最低厚度不小于设计值的85%。
o 电火花检测：电压15kV，探头移动速度≤0.5m/s，无击穿现象。
o 附着力测试：每100根钢管取样1根，在管端切割100mm×100mm试块，采用拉开法测试附着力≥100N/cm。
3.3 补口施工
3.3.1 管口预处理
1. 表面清理：去除管口防腐层端部20mm范围内的油污、铁锈，采用角磨机进行坡口处理，坡角30-45°。
2. 预热：采用中频加热机对管口进行预热，温度控制在100-120℃（用红外测温仪检测），加热范围为补口两侧各150mm。
3. 表面处理：喷砂除锈等级达到Sa2.5级，表面粗糙度50-80μm，除锈后2小时内完成补口施工。
3.3.2 热收缩带施工
1. 热收缩带选型：补口采用带底漆的辐射交联聚乙烯热收缩带，宽度≥200mm（对于DN800管道），搭接宽度≥100mm。
2. 涂覆底漆：在预处理后的钢管表面均匀涂刷专用底漆，厚度30-50μm，表干时间≥15min（25℃环境下）。
3. 热收缩带安装：
o 将热收缩带中心对准管口，用定位片固定，确保两侧搭接长度均匀。
o 从中间向两侧加热，先加热周向接缝，再加热中部，最后加热边缘，火焰距离收缩带150-200mm，移动速度200-300mm/s。
o 加热过程中用辊轮碾压排除空气，确保收缩带与钢管、原防腐层紧密粘结，无气泡、褶皱。
4. 冷却与修整：自然冷却至常温，切除多余边角，检查周向接缝处是否有胶溢出（判断是否充分加热）。
3.3.3 补口检验
1. 外观检查：表面平整、无气泡、褶皱、烧焦等缺陷，边缘粘结严密，有明显胶溢出痕迹。
2. 厚度检测：采用磁性测厚仪，在补口圆周均匀取4点测量，最小厚度≥1.8mm。
3. 电火花检测：电压15kV，探头沿补口边缘5mm处缓慢移动，无击穿现象。
4. 附着力测试：每100个补口抽样1个，采用划格法测试附着力≥5N/cm，或采用拉开法测试≥80N/cm。
3.4 阴极保护系统施工
3.4.1 牺牲阳极安装
1. 阳极布置：采用分布式布置，每1公里设置1组牺牲阳极，每组2支，阳极与管道间距3-5m，埋深1.2m（阳极顶部距地面）。
2. 阳极连接：采用铜芯电缆（截面积≥16mm²）连接阳极与管道，电缆与阳极采用放热焊接，与管道采用不锈钢夹具固定，接触电阻≤0.01Ω。
3. 填包料施工：阳极周围填充石膏粉、膨润土、硫酸钠混合填包料（比例7:2:1），填充量≥50kg/支，分层夯实，确保阳极与填包料充分接触。
3.4.2 测试桩安装
1. 测试桩预制：采用钢筋混凝土预制桩，尺寸150mm×150mm×2000mm，内置测试端子（铜材质）、参比电极（Cu/CuSO4）。
2. 安装要求：测试桩埋深500mm，露出地面1500mm，桩身编号与管道里程对应，桩周回填土分层夯实。
3. 接线施工：将管道测试线、阳极测试线、参比电极线分别接入测试桩端子，接线牢固，做好绝缘处理。
3.4.3 系统调试
1. 电位测量：安装完成后测量管道自然电位、通电电位，确保通电电位≤-0.85V（相对于Cu/CuSO4参比电极），极化电位差≥100mV。
2. 回路电阻测试：采用恒电流法测试阳极接地电阻≤2Ω，电缆回路电阻≤0.5Ω。
3. 数据记录：建立阴极保护系统测试台账，记录初始数据，作为后期维护依据。
四、质量控制措施
4.1 原材料质量控制
1. 进场检验：所有防腐材料进场时必须进行抽样检验，3PE防腐管每批次抽检5%（不少于3根），热收缩带每批次抽检10%（不少于5卷），阴极保护材料每批次抽检2组。
2. 不合格处理：对检验不合格的材料，立即标识隔离，通知供应商退货，并做好记录，严禁不合格材料用于工程。
3. 材料跟踪：建立材料跟踪管理台账，记录材料进场时间、批次、检验结果、使用部位，实现可追溯性。
4.2 施工过程质量控制
1. 工序检验：实行“三检制”（自检、互检、专检），每道工序完成后必须经质量工程师检验合格并签署记录后方可进入下道工序。
2. 关键控制点：
o 除锈质量：每班开工前进行除锈样板确认，首件检验合格后方可批量施工。
o 预热温度：采用红外测温仪实时监控，每根钢管测量4点，温度记录存档。
o 补口施工：每班组首件补口需经监理工程师验收合格，方可继续施工。
3. 质量记录：填写《防腐层施工检验记录表》《补口质量检测报告》《阴极保护系统调试记录》等质量文件，做到数据真实、完整、规范。
4.3 成品保护
1. 管道运输：采用专用吊具（尼龙吊带），严禁钢丝绳直接接触防腐层，运输车辆设置防滚动支架，管与管之间垫柔性材料。
2. 堆放要求：防腐管堆放高度不超过3层，管端伸出管架长度不超过1.5m，不同规格管道分开堆放，设置标识牌。
3. 下沟保护：管道下沟时采用吊具吊装，吊点间距6-8m，沟底铺设200mm厚细土垫层，避免尖锐石块划伤防腐层。
4. 回填保护：分层回填，第一层回填土（管顶以上300mm）采用细土或沙土，不含粒径＞100mm的石块，压实度≥90%。
五、安全与环保措施
5.1 安全管理措施
1. 安全教育培训：施工人员进场前进行三级安全教育，特种作业人员持证上岗，每日开工前进行安全技术交底。
2. 个人防护：喷砂作业人员佩戴防尘口罩（P100级别）、护目镜、防护服；高空作业（＞2m）系安全带，设置安全网。
3. 动火管理：热收缩带施工区域设置禁火标识，配备2个8kg干粉灭火器，动火作业办理《动火许可证》，清理周围可燃物。
4. 用电安全：施工用电采用“三相五线制”，设备接地电阻≤4Ω，配电箱安装漏电保护器（动作电流≤30mA）。
5.2 环保措施
1. 扬尘控制：喷砂除锈设置封闭作业棚，安装除尘设备，粉尘排放浓度≤10mg/m³，废弃砂料集中收集，交由专业单位处理。
2. 噪声控制：喷砂设备、加热设备设置隔音罩，昼间噪声≤70dB，夜间（22:00-6:00）停止高噪声作业。
3. 废弃物处理：废防腐材料、废油漆桶等危险废物分类存放，委托有资质单位处置；生活垃圾集中收集，由环卫部门清运。
4. 水土保持：施工便道设置排水沟，穿越农田段设置临时挡土埂，施工完成后恢复植被，弃土场平整后覆盖表土。
六、施工进度计划
6.1 工期安排
本工程总工期120天，具体进度计划如下：
1. 施工准备阶段：第1-10天（材料进场、设备调试、技术交底）
2. 管道防腐施工：第11-80天（主体防腐56公里，日均完成0.8公里）
3. 补口施工：第31-90天（与管道安装同步进行，日均完成16个补口）
4. 阴极保护施工：第71-100天（牺牲阳极、测试桩安装）
5. 系统调试与验收：第101-120天（阴极保护调试、竣工资料整理）
6.2 进度保证措施
1. 资源保障：投入足够的施工设备和人员，高峰期增加2个施工班组，实行两班制（12小时/班）。
2. 计划控制：每周召开进度协调会，对比计划进度与实际进度，偏差超过5%时采取纠偏措施（增加资源、优化工序）。
3. 雨季施工：提前储备防雨物资（防雨布、排水泵），雨后及时晾晒场地，确保土壤含水率≤20%时方可施工。
七、验收标准与流程
7.1 验收标准
1. 防腐层外观：表面平整、无气泡、裂纹、剥离，补口处无褶皱、烧焦，边缘粘结严密。
2. 厚度要求：3PE防腐层最小厚度≥2.5mm，补口热收缩带最小厚度≥1.8mm。
3. 附着力：3PE防腐层附着力≥100N/cm，补口附着力≥80N/cm。
4. 电火花检测：15kV电压无击穿，检测比例100%。
5. 阴极保护：通电电位≤-0.85V，接地电阻≤2Ω，系统运行稳定。
7.2 验收流程
1. 班组自检：施工班组完成一道工序后进行自检，填写自检记录，合格后报质检员。
2. 专检：质量工程师对自检合格的工序进行检验，采用抽样检验（比例10%）和全检相结合的方式。
3. 监理验收：关键工序（补口、阴极保护调试）报请监理工程师验收，验收合格签署验收记录。
4. 竣工验收：工程完工后，施工单位提交竣工资料（含质量证明文件、检测报告、验收记录等），由建设单位组织设计、监理、施工单位进行竣工验收。
八、应急预案
8.1 防腐层损伤应急处理
1. 轻微损伤（面积＜100cm²）：采用环氧修补膏修补，表面除锈达St3级，涂刷底漆后涂抹修补膏，厚度≥原防腐层厚度。
2. 严重损伤（面积＞100cm²）：切除损伤部位，重新进行喷砂除锈，采用热收缩片（尺寸大于损伤部位100mm）进行修补，电火花检测合格。
8.2 火灾应急预案
1. 初期火灾：立即停止作业，使用现场灭火器灭火，疏散周围人员，切断电源。
2. 大面积火灾：拨打119报警，启动应急疏散预案，组织人员撤离至安全区域，保护现场，配合消防部门灭火。
8.3 环境污染应急处理
1. 油污泄漏：立即停止作业，用吸油棉覆盖泄漏区域，防止油污扩散，收集废油交由专业单位处理，污染土壤采用活性炭吸附法处理。
2. 粉尘超标：停止喷砂作业，检查除尘设备，增加喷淋降尘措施，待粉尘浓度降至标准以下方可复工。
九、结论与建议
9.1 结论
本施工方案通过明确施工工艺、质量控制、安全环保等关键环节，确保长输管道防腐施工质量符合设计及规范要求，可有效防止管道外腐蚀，保障管道安全运行。方案具有较强的可操作性，能够指导现场施工。
9.2 建议
1. 加强与气象部门沟通，避开雨季集中施工，减少雨水对防腐层粘结力的影响。
2. 阴极保护系统运行后，每季度测量一次保护电位，每年进行一次系统评估，确保保护效果。
3. 对施工人员进行定期培训，提高操作技能，特别是补口、阴极保护等关键工序的施工质量。
通过严格执行本方案，可实现长输管道防腐施工的优质、安全、高效完成，为管道长期稳定运行提供可靠保障。
