2025年高职电气技术应用（电气设备维护）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题 共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 下列哪种电气设备不属于一次设备（ ）
A. 发电机 B. 变压器 C. 电流表 D. 断路器
2. 电力系统中，中性点不接地系统发生单相接地故障时，线电压（ ）
A. 升高 B. 降低 C. 不变 D. 变为零
3. 高压断路器的主要作用是（ ）
A. 切断和接通负荷电流 B. 切断短路电流 C. 切断和接通空载电流 D. 以上都是
4. 变压器的变比等于（ ）
A. 一次侧与二次侧电压之比 B. 一次侧与二次侧电流之比 C. 一次侧与二次侧绕组匝数之比 D. 以上都不对

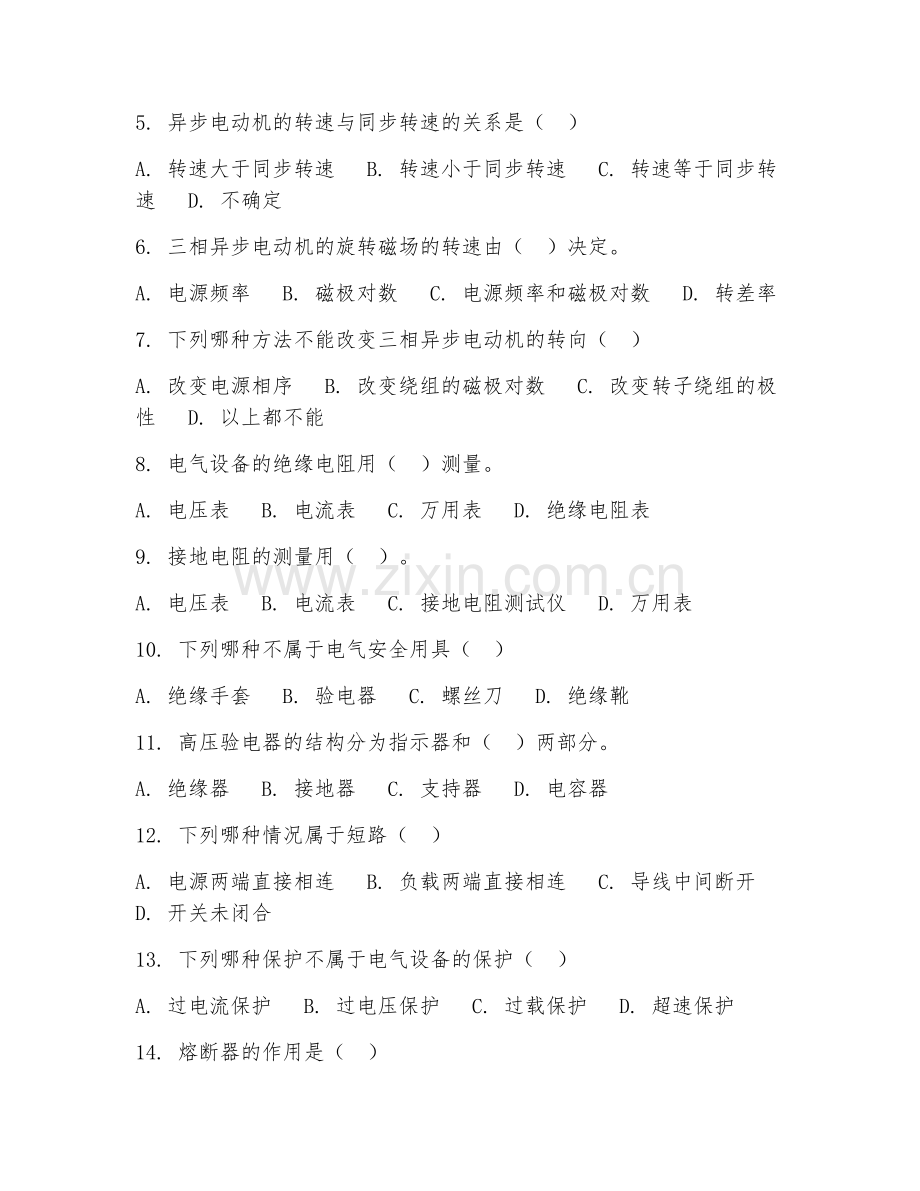

5. 异步电动机的转速与同步转速的关系是（ ）
A. 转速大于同步转速 B. 转速小于同步转速 C. 转速等于同步转速 D. 不确定
6. 三相异步电动机的旋转磁场的转速由（ ）决定。
A. 电源频率 B. 磁极对数 C. 电源频率和磁极对数 D. 转差率
7. 下列哪种方法不能改变三相异步电动机的转向（ ）
A. 改变电源相序 B. 改变绕组的磁极对数 C. 改变转子绕组的极性 D. 以上都不能
8. 电气设备的绝缘电阻用（ ）测量。
A. 电压表 B. 电流表 C. 万用表 D. 绝缘电阻表
9. 接地电阻的测量用（ ）。
A. 电压表 B. 电流表 C. 接地电阻测试仪 D. 万用表
10. 下列哪种不属于电气安全用具（ ）
A. 绝缘手套 B. 验电器 C. 螺丝刀 D. 绝缘靴
11. 高压验电器的结构分为指示器和（ ）两部分。
A. 绝缘器 B. 接地器 C. 支持器 D. 电容器
12. 下列哪种情况属于短路（ ）
A. 电源两端直接相连 B. 负载两端直接相连 C. 导线中间断开 D. 开关未闭合
13. 下列哪种保护不属于电气设备的保护（ ）
A. 过电流保护 B. 过电压保护 C. 过载保护 D. 超速保护
14. 熔断器的作用是（ ）
A. 过载保护 B. 短路保护 C. 欠压保护 D. 过压保护
15. 热继电器的作用是（ ）
A. 过载保护 B. 短路保护 C. 欠压保护 D. 过压保护
16. 下列哪种电器属于控制电器（ ）
A. 接触器 B. 熔断器 C. 电阻器 D. 电容器
17. 接触器的主要作用是（ ）
A. 频繁接通和断开电路 B. 过载保护 C. 短路保护 D. 欠压保护
18. 时间继电器的作用是（ ）
A. 控制电路的通断时间 B. 过载保护 C. 短路保护 D. 欠压保护
19. 下列哪种不属于电力线路的组成部分（ ）
A. 导线 B. 杆塔 C. 变压器 D. 绝缘子
20. 架空线路的档距一般为（ ）
A. 20 - 30m B. 30 - 50m C. 50 - 80m D. 80 - 100m

第 II 卷（非选择题 共60分）

一、填空题（每题2分共10分）
1. 电力系统是由发电、输电、变电、配电和（ ）组成的整体。
2. 变压器的损耗包括铜损和（ ）。
3. 异步电动机的调速方法有改变电源频率调速、改变磁极对数调速和（ ）调速。
4. 电气设备的接地方式有工作接地、保护接地和（ ）。
5. 高压隔离开关的主要作用是隔离电源，保证检修安全，它不能切断（ ）电流。

二、简答题（每题5分共20分）
1. 简述高压断路器的工作原理。
2. 简述变压器的工作原理。
3. 简述三相异步电动机的启动方法。
4. 简述电气设备发生火灾时的处理方法。

三、分析题（每题10分共20分）
1. 某三相异步电动机，额定功率为10kW，额定电压为380V，额定电流为20A，功率因数为0.85。试计算该电动机的额定效率。
2. 某车间有一台三相异步电动机，在运行过程中突然出现转速下降、电流增大的现象，试分析可能出现的故障原因。

四、材料分析题（每题10分共10分）
材料：某工厂的电气设备在运行过程中，经常出现过电流保护动作的情况。经检查发现，部分电气设备的负载电流超过了额定电流。
问题：请分析出现过电流保护动作的原因，并提出相应的解决措施。

五、综合应用题（每题10分共10分）
材料：某工厂有一台三相异步电动机，其铭牌数据如下：额定功率15kW，额定电压380V，额定电流30A，额定转速1460r/min，功率因数0.88。现需要对该电动机进行过载保护，试选择合适的热继电器。

答案：
第 I 卷：1.C 2.C 3.D 4.C 5.B 6.C 7.B 8.D 9.C 10.C 11.C 12.A 13.D 14.B 15.A 16.A 17.A 18.A 19.C 20.B
第 II 卷：一：1.用电 2.铁损 3.改变转差率 4.重复接地 5.负荷
二：1.高压断路器的工作原理是利用电磁力或其他原理，使触头闭合或断开，从而切断或接通电路。当电路发生故障时，通过保护装置使断路器迅速跳闸，切断故障电路。2.变压器利用电磁感应原理，将一次侧的电能转换为磁场能，再通过磁场耦合到二次侧，将磁场能转换为电能，实现电压的变换。3.三相异步电动机的启动方法有直接启动和降压启动。直接启动适用于小容量电动机；降压启动适用于大容量电动机，常见的降压启动方法有星三角启动、自耦变压器启动等。4.电气设备发生火灾时，应立即切断电源，使用二氧化碳、干粉等灭火器灭火，严禁用水灭火。如果火势较大，应及时报警。
三：1.电动机额定效率计算公式为：η=Pn/（√3UnIncosφ），将数据代入可得：η=10000/（√3×380×20×0.85）≈90%。2.可能的故障原因有：负载过重、电源电压过低、电动机绕组短路、机械故障等。解决措施：检查负载是否正常，调整电源电压，检查电动机绕组是否短路，检修机械部分。
四：原因可能是设备长期过载运行、设备故障导致电流增大等。解决措施：合理分配负载，避免设备过载运行；定期检查设备，及时发现并修复故障；安装合适的过电流保护装置，如熔断器、断路器等。
五：根据电动机额定电流，选择热继电器的额定电流应略大于电动机的额定电流，可选择额定电流为32A的热继电器。
