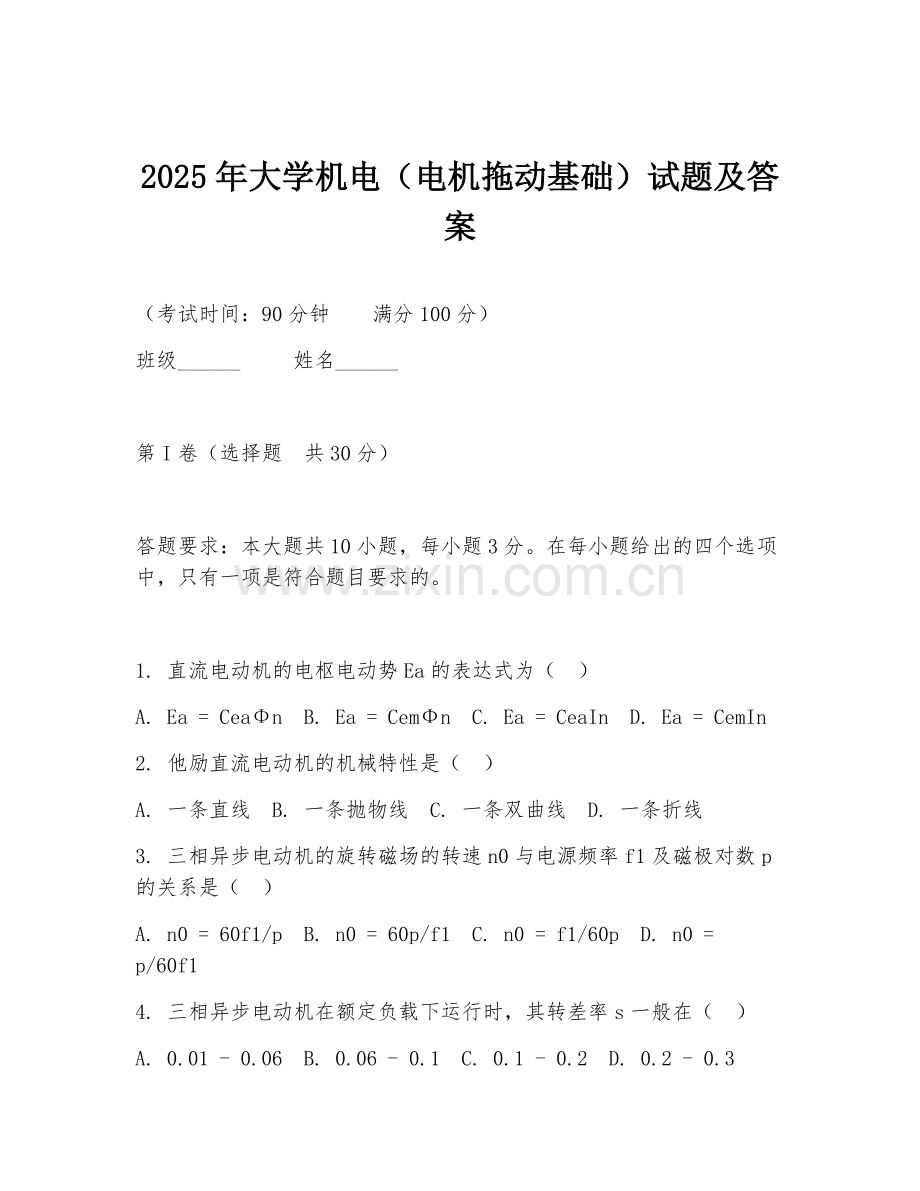

2025年大学机电（电机拖动基础）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）

答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 直流电动机的电枢电动势Ea的表达式为（ ）
A. Ea = CeaΦn B. Ea = CemΦn C. Ea = CeaIn D. Ea = CemIn
2. 他励直流电动机的机械特性是（ ）
A. 一条直线 B. 一条抛物线 C. 一条双曲线 D. 一条折线
3. 三相异步电动机的旋转磁场的转速n0与电源频率f1及磁极对数p的关系是（ ）
A. n0 = 60f1/p B. n0 = 60p/f1 C. n0 = f1/60p D. n0 = p/60f1
4. 三相异步电动机在额定负载下运行时，其转差率s一般在（ ）
A. 0.01 - 0.06 B. 0.06 - 0.1 C. 0.1 - 0.2 D. 0.2 - 0.3

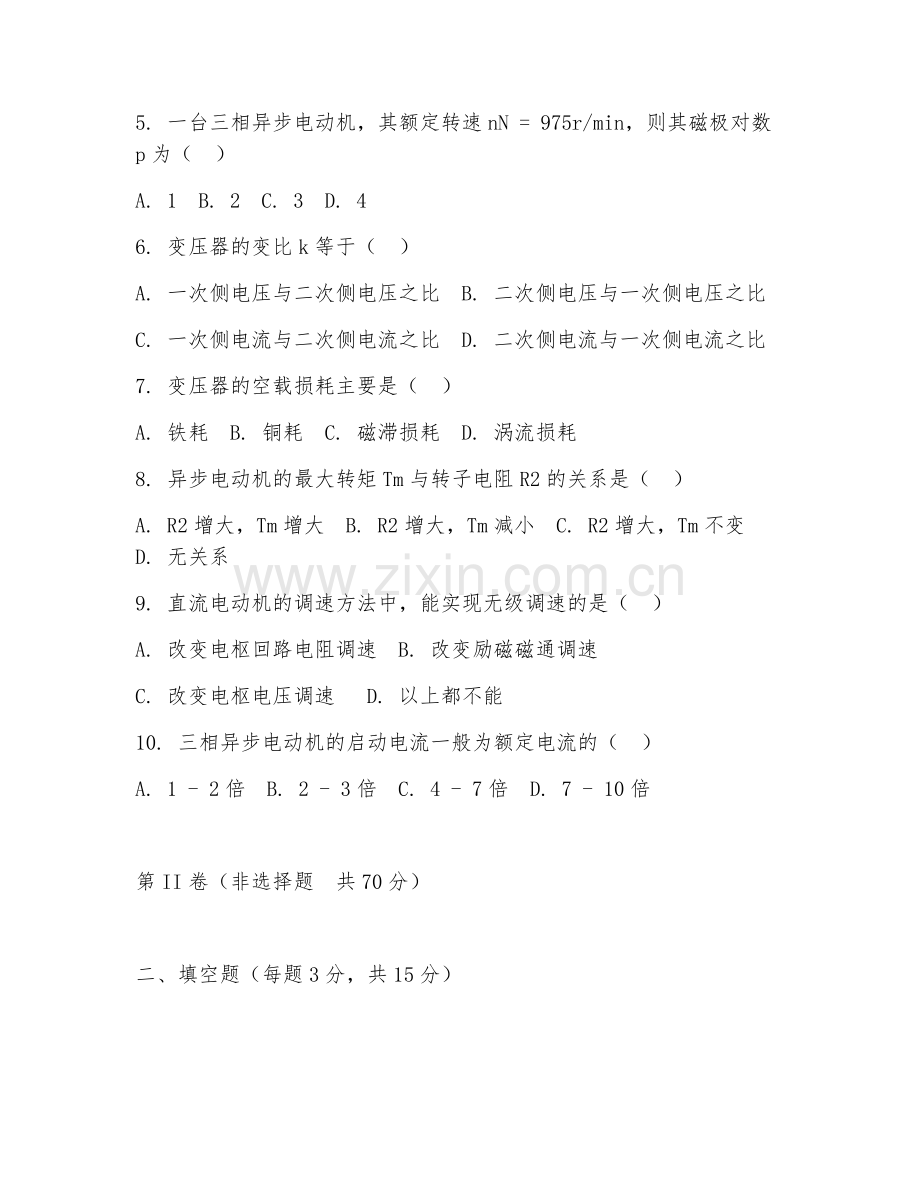

5. 一台三相异步电动机，其额定转速nN = 975r/min，则其磁极对数p为（ ）
A. 1 B. 2 C. 3 D. 4
6. 变压器的变比k等于（ ）
A. 一次侧电压与二次侧电压之比 B. 二次侧电压与一次侧电压之比
C. 一次侧电流与二次侧电流之比 D. 二次侧电流与一次侧电流之比
7. 变压器的空载损耗主要是（ ）
A. 铁耗 B. 铜耗 C. 磁滞损耗 D. 涡流损耗
8. 异步电动机的最大转矩Tm与转子电阻R2的关系是（ ）
A. R2增大，Tm增大 B. R2增大，Tm减小 C. R2增大，Tm不变 D. 无关系
9. 直流电动机的调速方法中，能实现无级调速的是（ ）
A. 改变电枢回路电阻调速 B. 改变励磁磁通调速
C. 改变电枢电压调速 D. 以上都不能
10. 三相异步电动机的启动电流一般为额定电流的（ ）
A. 1 - 2倍 B. 2 - 3倍 C. 4 - 7倍 D. 7 - 10倍

第II卷（非选择题 共70分）

二、填空题（每题3分，共15分）

1. 在直流电动机中，电磁转矩T与电枢电流Ia和主磁通Φ的关系是T = __________。
2. 三相异步电动机的调速方法有__________、__________、__________。
3. 变压器的效率η = __________。
4. 异步电动机的转差率s = __________。
5. 直流电动机的制动方法有__________、__________、__________。

三、判断题（每题2分，共10分）

1. 直流电动机的电枢电动势与电枢电流方向相反。（ ）
2. 三相异步电动机的转子转速总是低于旋转磁场的转速。（ ）
3. 变压器的变比等于一次侧匝数与二次侧匝数之比。（ ）
4. 异步电动机的最大转矩与电源电压无关。（ ）
5. 直流电动机的能耗制动是将电能转化为机械能。（ ）

四、简答题（每题10分，共20分）

材料：一台他励直流电动机，额定功率PN = 10kW，额定电压UN = 220V，额定电流IN = 53.8A，额定转速nN = 1500r/min，电枢回路电阻Ra = 0.4Ω。

1. 求该电动机的额定电枢电动势EaN。
2. 若该电动机在额定负载下运行，突然将电枢回路电阻增加一倍，求此时电动机的转速n。

五、计算题（每题15分，共25分）

材料：一台三相异步电动机，额定功率PN = 4kW，额定电压UN = 380V，额定电流IN = 8.8A，额定转速nN = 1450r/min，功率因数cosφ = 0.86。

1. 求该电动机的额定效率ηN。
2. 若该电动机在额定电压下直接启动，启动电流Ist = 5IN，求启动时的线电流和启动转矩Tst。

答案：
一、1. A 2. A 3. A 4. A 5. B 6. A 7. A 8. B 9. C 10. C
二、1. CTIaΦ 2. 变极调速、变频调速、改变转差率调速 3. P2/P1 4. (n0 - n)/n0 5. 能耗制动、反接制动、回馈制动
三、1. √ 2. √ 3. √ 4. × 5. ×
四、1. EaN = UN - INRa = 220 - 53..8×0.4 = 198.48V。2. 由T = CTΦIa，负载转矩不变，Ia = (UN - Ea)/Ra，Ea = CeaΦn，可得n = (UN - INRa/2)/(CeaΦ)，计算得n = 1312.5r/min。
五、1. ηN = PN/P1 = PN/(√3UNINcosφ) = 4000/(√3×380×8.8×0.86)≈84.5%。2. 启动时线电流Ist = 5IN = 5×8.8 = 44A，Tst = 9.5PN/nN = 9.5×4000/1450≈26.2N·m 。
