2025年中职（农村电气技术）电气设备维护阶段测试题及答案.doc

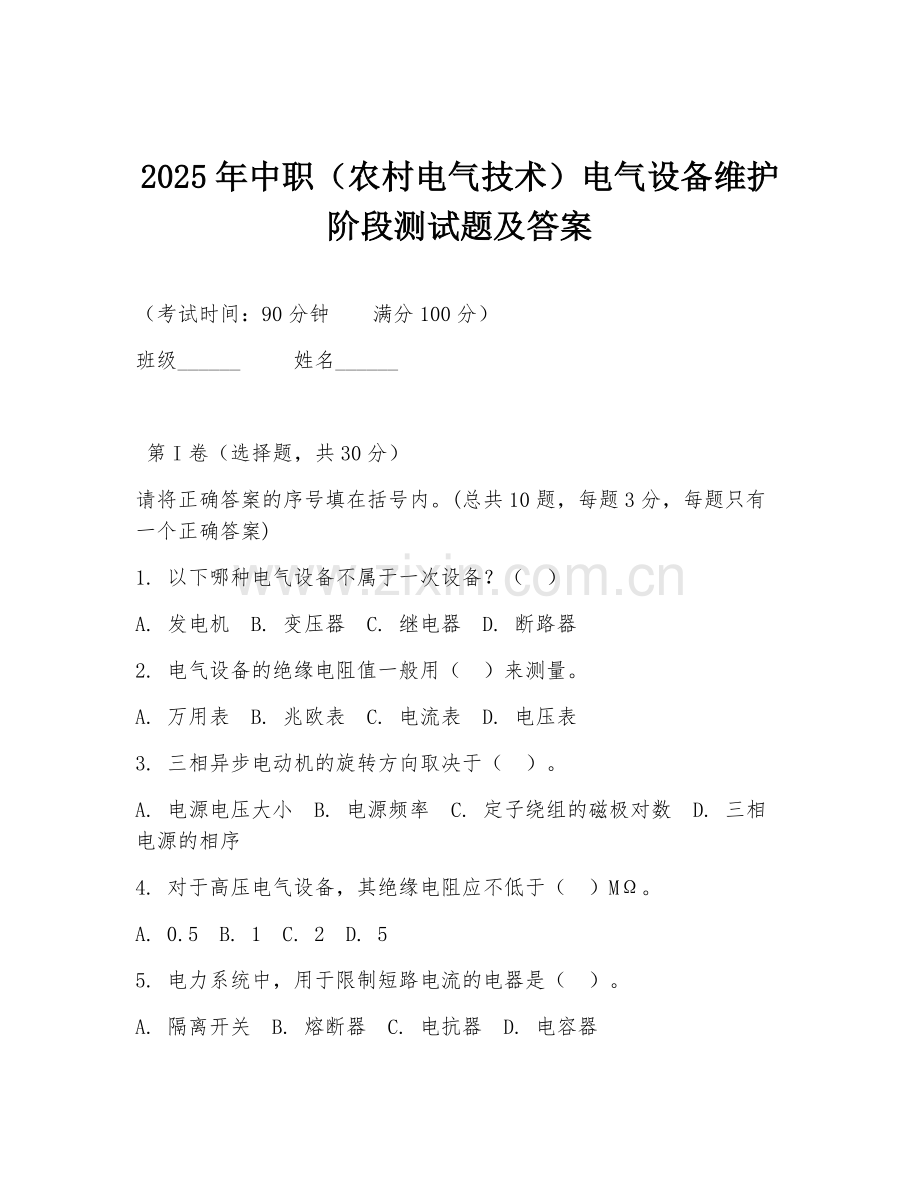

2025年中职（农村电气技术）电气设备维护阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
请将正确答案的序号填在括号内。(总共10题，每题3分，每题只有一个正确答案)
1. 以下哪种电气设备不属于一次设备？（ ）
A. 发电机 B. 变压器 C. 继电器 D. 断路器
2. 电气设备的绝缘电阻值一般用（ ）来测量。
A. 万用表 B. 兆欧表 C. 电流表 D. 电压表
3. 三相异步电动机的旋转方向取决于（ ）。
A. 电源电压大小 B. 电源频率 C. 定子绕组的磁极对数 D. 三相电源的相序
4. 对于高压电气设备，其绝缘电阻应不低于（ ）MΩ。
A. 0.5 B. 1 C. 2 D. 5
5. 电力系统中，用于限制短路电流的电器是（ ）。
A. 隔离开关 B. 熔断器 C. 电抗器 D. 电容器

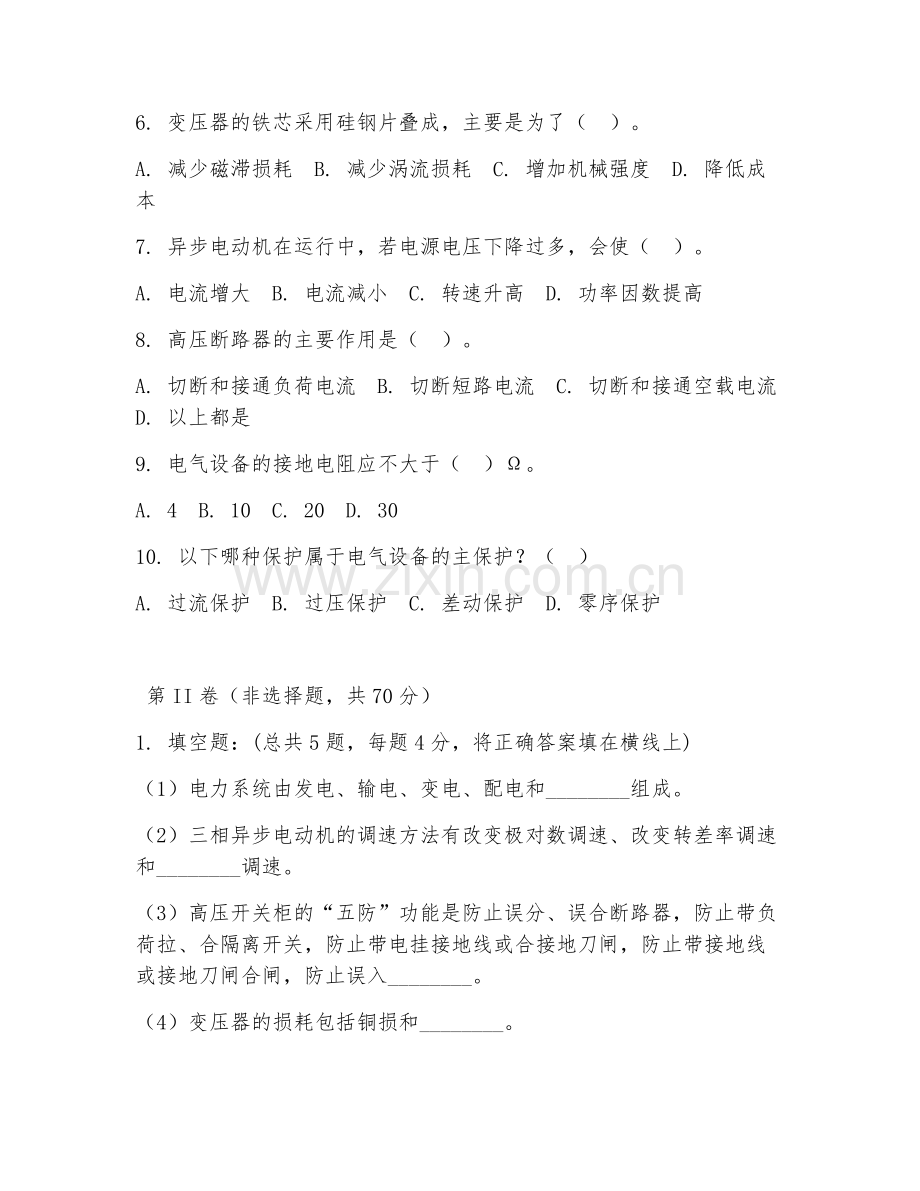

6. 变压器的铁芯采用硅钢片叠成，主要是为了（ ）。
A. 减少磁滞损耗 B. 减少涡流损耗 C. 增加机械强度 D. 降低成本
7. 异步电动机在运行中，若电源电压下降过多，会使（ ）。
A. 电流增大 B. 电流减小 C. 转速升高 D. 功率因数提高
8. 高压断路器的主要作用是（ ）。
A. 切断和接通负荷电流 B. 切断短路电流 C. 切断和接通空载电流 D. 以上都是
9. 电气设备的接地电阻应不大于（ ）Ω。
A. 4 B. 10 C. 20 D. 30
10. 以下哪种保护属于电气设备的主保护？（ ）
A. 过流保护 B. 过压保护 C. 差动保护 D. 零序保护

第II卷（非选择题，共70分）
1. 填空题：(总共5题，每题4分，将正确答案填在横线上)
（1）电力系统由发电、输电、变电、配电和________组成。
（2）三相异步电动机的调速方法有改变极对数调速、改变转差率调速和________调速。
（3）高压开关柜的“五防”功能是防止误分、误合断路器，防止带负荷拉、合隔离开关，防止带电挂接地线或合接地刀闸，防止带接地线或接地刀闸合闸，防止误入________。
（4）变压器的损耗包括铜损和________。
（5）电气设备的预防性试验包括绝缘电阻试验、________试验、介质损耗因数试验等。
2. 简答题：(总共3题，每题10分，简要回答问题)
（1）简述三相异步电动机的工作原理。
（2）说明高压断路器的操作机构有哪些类型及其特点。
（3）为什么要对电气设备进行接地？接地的方式有哪些？
3. 分析题：(总共2题，每题10分，分析给定的问题)
（1）某三相异步电动机在运行中，出现过热现象，试分析可能的原因。
（2）在一次电力系统故障中，某变压器的油温突然升高，试分析可能导致油温升高的故障情况。
4. 材料题：(总共1题，每题15分，阅读材料后回答问题)
材料：某工厂的电气设备在运行过程中，发现部分电动机出现异常振动和噪声。经检查，发现电动机的地脚螺栓松动，轴承磨损严重。同时，还发现一些电气线路存在老化、破损等问题。
问题：
（1）请分析电动机地脚螺栓松动和轴承磨损严重可能带来的危害。
（2）针对电气线路老化、破损的问题，应采取哪些措施进行处理？
5. 设计题：(总共1题，每题10分，根据要求进行设计)
设计一个简单的电动机过载保护电路，要求画出电路图，并说明各元件的作用。

答案：
第I卷答案
1. C 2. B 3. D 4. D 5. C 6. B 7. A 8. D 9. A 10. C
第II卷答案
1. （1）用电 （2）变频 （3）带电间隔 （4）铁损 （5）直流电阻
2. （1）三相异步电动机的工作原理是基于电磁感应定律。定子绕组通入三相交流电后，会产生旋转磁场。转子绕组中的导体在旋转磁场中切割磁力线，产生感应电动势和感应电流。感应电流与旋转磁场相互作用，产生电磁力，使转子转动起来。
（2）高压断路器的操作机构类型有电磁式、弹簧式、液压式等。电磁式操作机构结构简单，但合闸功率大；弹簧式操作机构动作速度快，合闸功率小；液压式操作机构操作平稳，输出力大。
（3）对电气设备进行接地的目的是为了保障人身安全和设备安全。当电气设备发生漏电等故障时，接地可以将电流引入大地，避免人员触电。接地方式有工作接地、保护接地、防雷接地等。
3. （1）三相异步电动机运行中过热的可能原因有：负载过大；电源电压过高或过低；电动机绕组短路或断路；通风不良；环境温度过高；轴承损坏等。
（2）变压器油温突然升高可能的故障情况有：绕组短路；铁芯短路；冷却系统故障；过载运行等。
4. （1）电动机地脚螺栓松动可能导致电动机振动加剧；轴承磨损严重会使电动机运行噪声增大，严重时可能导致电动机损坏，影响生产正常进行。
（2）对于电气线路老化、破损问题，应更换老化破损的线路；对线路进行绝缘处理；定期检查线路，及时发现并处理潜在问题；加强线路的维护和管理。
5. 电路图：一个简单的电动机过载保护电路包括热继电器、接触器、熔断器、电动机等。热继电器的发热元件串联在电动机主电路中，常闭触点串联在控制电路中。当电动机过载时，热继电器发热元件发热，双金属片弯曲，常闭触点断开，使接触器线圈失电，主触点断开，电动机停止运行。熔断器用于短路保护。接触器控制电动机的启动和停止。
