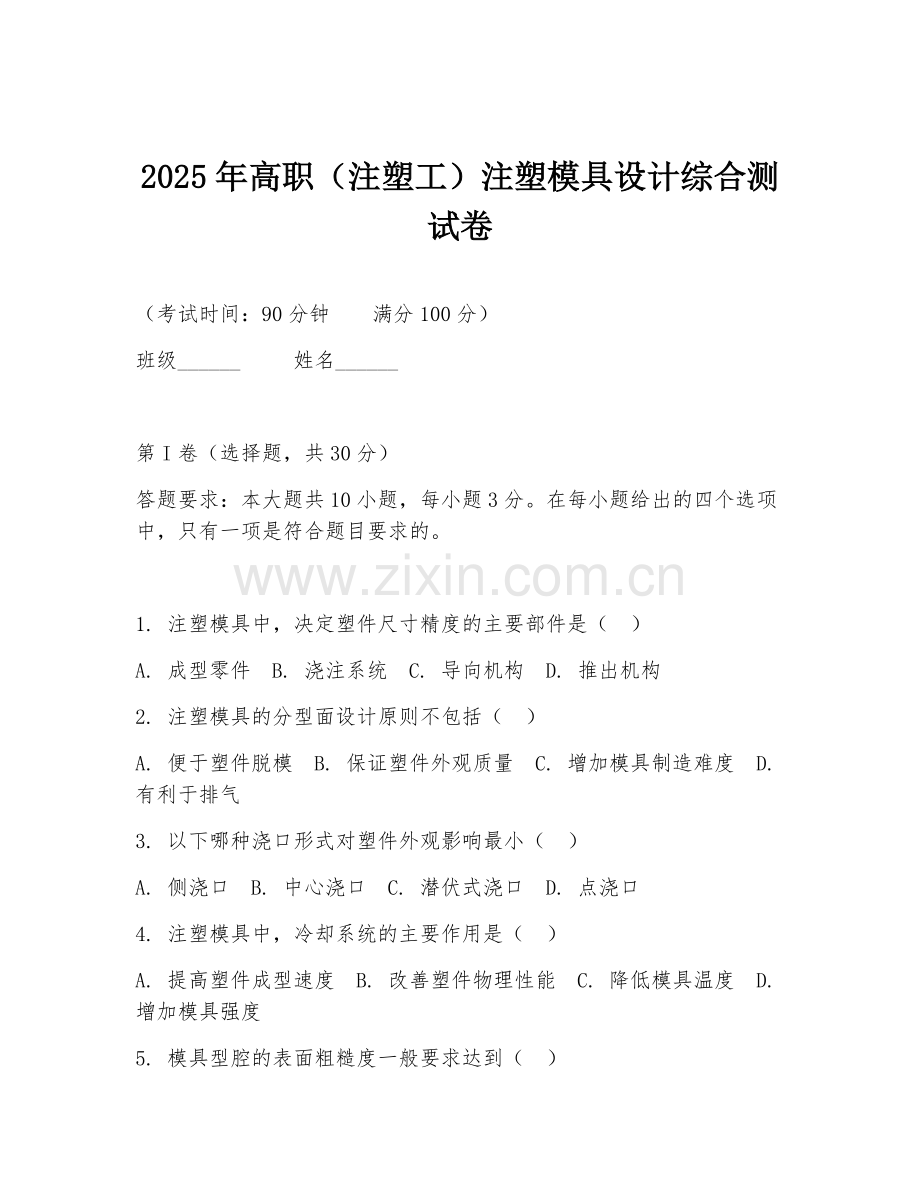

2025年高职（注塑工）注塑模具设计综合测试卷

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 注塑模具中，决定塑件尺寸精度的主要部件是（ ）
A. 成型零件 B. 浇注系统 C. 导向机构 D. 推出机构
2. 注塑模具的分型面设计原则不包括（ ）
A. 便于塑件脱模 B. 保证塑件外观质量 C. 增加模具制造难度 D. 有利于排气
3. 以下哪种浇口形式对塑件外观影响最小（ ）
A. 侧浇口 B. 中心浇口 C. 潜伏式浇口 D. 点浇口
4. 注塑模具中，冷却系统的主要作用是（ ）
A. 提高塑件成型速度 B. 改善塑件物理性能 C. 降低模具温度 D. 增加模具强度

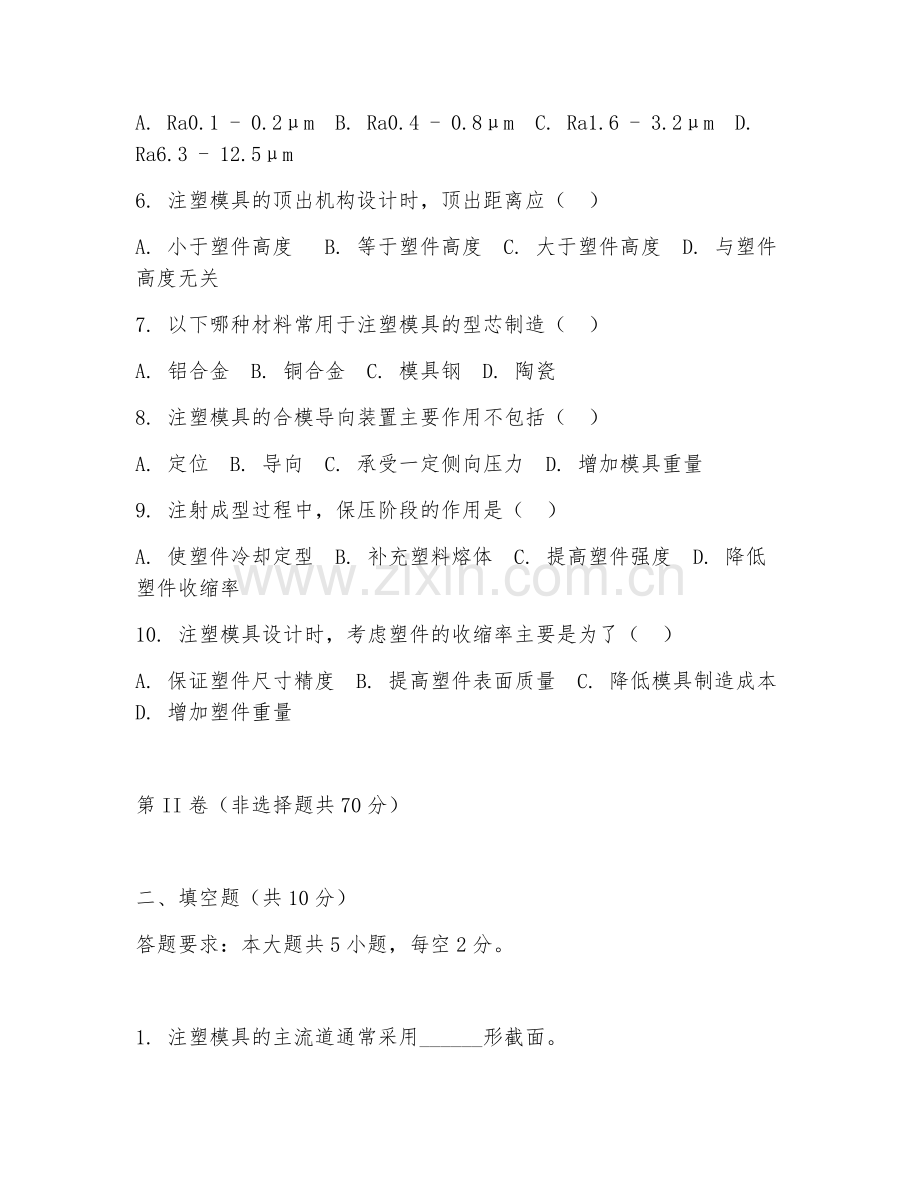

5. 模具型腔的表面粗糙度一般要求达到（ ）
A. Ra0.1 - 0.2μm B. Ra0.4 - 0.8μm C. Ra1.6 - 3.2μm D. Ra6.3 - 12.5μm
6. 注塑模具的顶出机构设计时，顶出距离应（ ）
A. 小于塑件高度 B. 等于塑件高度 C. 大于塑件高度 D. 与塑件高度无关
7. 以下哪种材料常用于注塑模具的型芯制造（ ）
A. 铝合金 B. 铜合金 C. 模具钢 D. 陶瓷
8. 注塑模具的合模导向装置主要作用不包括（ ）
A. 定位 B. 导向 C. 承受一定侧向压力 D. 增加模具重量
9. 注射成型过程中，保压阶段的作用是（ ）
A. 使塑件冷却定型 B. 补充塑料熔体 C. 提高塑件强度 D. 降低塑件收缩率
10. 注塑模具设计时，考虑塑件的收缩率主要是为了（ ）
A. 保证塑件尺寸精度 B. 提高塑件表面质量 C. 降低模具制造成本 D. 增加塑件重量

第II卷（非选择题共70分）

二、填空题（共10分）
答题要求：本大题共5小题，每空2分。

1. 注塑模具的主流道通常采用______形截面。
2. 塑件的脱模方式有______脱模、______脱模和推板脱模等。
3. 注塑模具冷却系统的冷却介质一般选用______或______。
4. 在注塑模具设计中，分型面的选择应遵循______、______等原则。
5. 注射机的最大注射量应______塑件的体积。

三、简答题（共20分）
答题要求：简要回答下列问题。

1. 简述注塑模具浇注系统的组成及各部分作用。（10分）
2. 在注塑模具设计中，如何提高塑件的成型质量？（10分）

四、材料分析题（共20分）
答题要求：阅读以下材料，回答问题。

材料：在注塑模具设计制造过程中，发现塑件出现了飞边现象。经过分析，发现模具的分型面密封不严，导致塑料熔体在高压下溢出。同时，模具的锁模力不足，也使得塑件容易产生飞边。另外，注射工艺参数设置不当，如注射速度过快、保压压力过高等，也对飞边的产生有一定影响。

1. 针对模具分型面密封不严的问题，应采取哪些改进措施？（10分）
2. 如何调整注射工艺参数来减少飞边现象？（10分）

五、设计题（共20分）
答题要求：根据以下要求设计一个简单的注塑模具。

设计一个塑料水杯的注塑模具。要求：
1. 确定模具的分型面位置。（5分）
2. 设计合理的浇注系统。（5分）
3. 设计顶出机构。（5分）
4. 简要说明冷却系统的设计思路。（5分）

答案：
第I卷：1. A 2. C 3. C 4. C 5. B 6. C 7. C 8. D 9. B 10. A
第II卷：二、1. 圆锥 2. 推杆 推管 3. 水 油 4. 便于脱模 保证塑件质量 5. 大于
三、1. 浇注系统由主流道、分流道、浇口和冷料穴组成。主流道将塑料熔体从注射机喷嘴引入模具；分流道将熔体均匀分配到各个型腔；浇口控制熔体流速和填充时间；冷料穴收集注射开始时的冷料。
2. 提高塑件成型质量可从优化模具设计，如合理设计分型面、浇注系统、冷却系统等；选择合适的模具材料；优化注射工艺参数，如温度、压力、速度等；控制塑件的壁厚均匀性等方面入手。
四、1. 对分型面进行研磨、抛光处理，确保表面平整光滑；增加分型面的密封措施，如使用密封胶条等；检查分型面的贴合情况，必要时进行调整或修复。
2. 适当降低注射速度，避免熔体流速过快；合理调整保压压力至合适范围，防止压力过高；延长保压时间，保证塑件充分补缩；根据塑件情况调整冷却时间，使塑件冷却均匀。
五、1. 分型面可选择在水杯的最大直径处，便于塑件脱模。
2. 浇注系统采用侧浇口，位于水杯侧壁靠近底部位置，利于熔体填充和成型。
3. 顶出机构可选用推杆顶出，在水杯底部均匀布置推杆。
4. 冷却系统在模具型芯和型腔周围开设冷却水道，利用水作为冷却介质，通过合理布局水道，使塑件均匀冷却。
