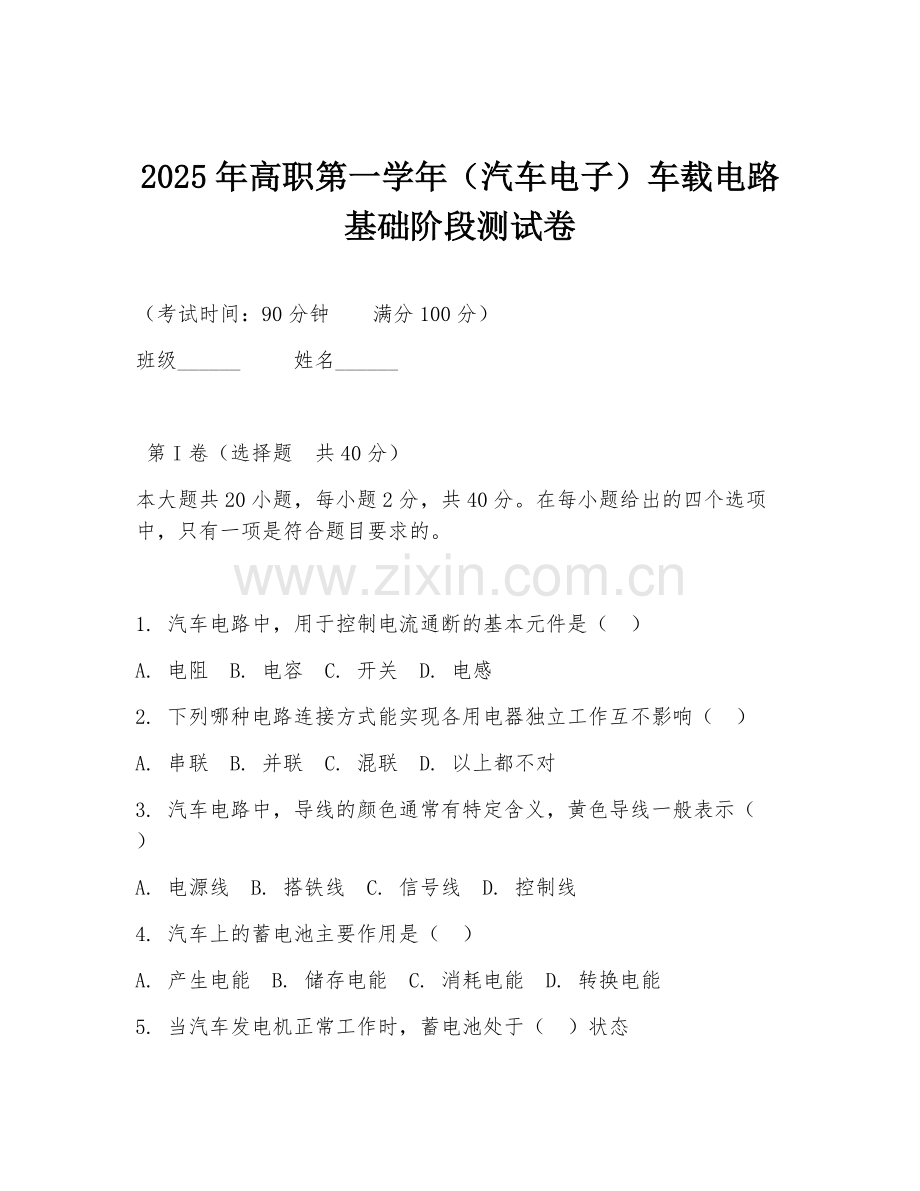

2025年高职第一学年（汽车电子）车载电路基础阶段测试卷

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
本大题共20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 汽车电路中，用于控制电流通断的基本元件是（ ）
A. 电阻 B. 电容 C. 开关 D. 电感
2. 下列哪种电路连接方式能实现各用电器独立工作互不影响（ ）
A. 串联 B. 并联 C. 混联 D. 以上都不对
3. 汽车电路中，导线的颜色通常有特定含义，黄色导线一般表示（ ）
A. 电源线 B. 搭铁线 C. 信号线 D. 控制线
4. 汽车上的蓄电池主要作用是（ ）
A. 产生电能 B. 储存电能 C. 消耗电能 D. 转换电能

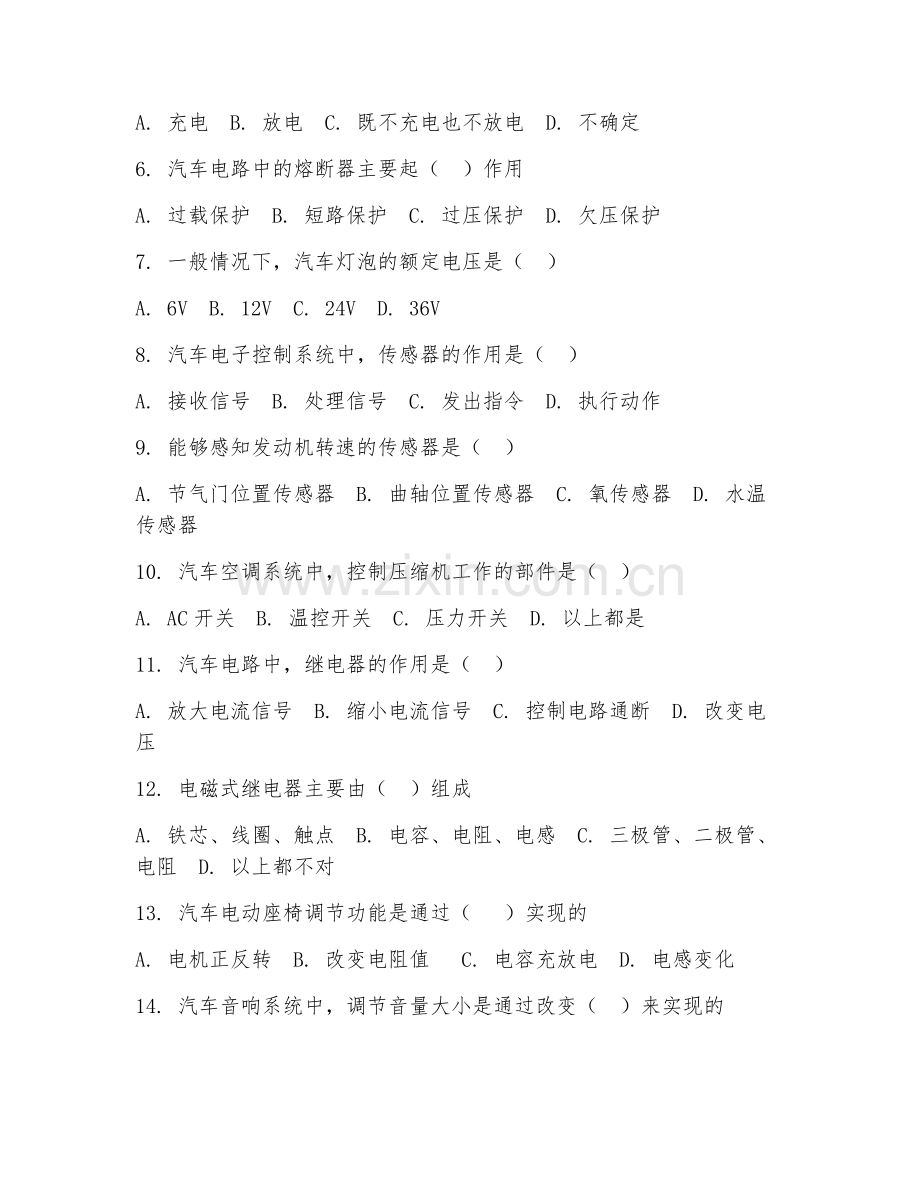

5. 当汽车发电机正常工作时，蓄电池处于（ ）状态
A. 充电 B. 放电 C. 既不充电也不放电 D. 不确定
6. 汽车电路中的熔断器主要起（ ）作用
A. 过载保护 B. 短路保护 C. 过压保护 D. 欠压保护
7. 一般情况下，汽车灯泡的额定电压是（ ）
A. 6V B. 12V C. 24V D. 36V
8. 汽车电子控制系统中，传感器的作用是（ ）
A. 接收信号 B. 处理信号 C. 发出指令 D. 执行动作
9. 能够感知发动机转速的传感器是（ ）
A. 节气门位置传感器 B. 曲轴位置传感器 C. 氧传感器 D. 水温传感器
10. 汽车空调系统中，控制压缩机工作的部件是（ ）
A. AC开关 B. 温控开关 C. 压力开关 D. 以上都是
11. 汽车电路中，继电器的作用是（ ）
A. 放大电流信号 B. 缩小电流信号 C. 控制电路通断 D. 改变电压
12. 电磁式继电器主要由（ ）组成
A. 铁芯、线圈、触点 B. 电容、电阻、电感 C. 三极管、二极管、电阻 D. 以上都不对
13. 汽车电动座椅调节功能是通过（ ）实现的
A. 电机正反转 B. 改变电阻值 C. 电容充放电 D. 电感变化
14. 汽车音响系统中，调节音量大小是通过改变（ ）来实现的
A. 音频信号频率 B. 音频信号幅度 C. 音频信号相位 D. 以上都不对
15. 汽车电子防盗系统主要通过（ ）防止车辆被盗
A. 锁住车门 B. 切断电源 C. 发出警报 D. 以上都是
16. 汽车CAN总线系统中，数据传输的速率单位是（ ）
A. bit/s B. byte/s C. Hz D. V
17. 汽车电路原理图中，用（ ）表示导线交叉且相连
A. 实心黑点 B. 空心圆圈 C. 斜线 D. 曲线
18. 检测汽车电路是否断路，常用的工具是（ ）
A. 万用表 B. 示波器 C. 兆欧表 D. 钳形电流表
19. 汽车电路故障诊断的基本步骤是（ ）
A. 确认故障现象、分析可能原因、查找故障部位、排除故障
B. 查找故障部位、确认故障现象、分析可能原因、排除故障
C.分析可能原因、确认故障现象、查找故障部位、排除故障
D. 确认故障现象、查找故障部位、分析可能原因、排除故障
20. 当汽车电路出现短路故障时，可能会导致（ ）
A. 熔断器熔断 B. 用电器不工作 C. 电路电压降低 D. 以上都是

第II卷（非选择题 共60分）
21. （10分）简述汽车电路的组成部分及其作用。
22. （10分）说明汽车蓄电池的工作原理及维护要点。
23. （10分）分析汽车电子控制系统中传感器、控制器和执行器之间的关系。
24. （15分）材料：一辆汽车在行驶过程中，突然发现仪表盘上的发动机故障指示灯亮起。
问题：请分析可能导致该故障指示灯亮起的原因，并说明如何进行故障诊断与排除。
25. （15分）材料：汽车某一电动门窗只能下降不能上升。
问题：请分析该电动门窗故障可能出现在哪几个方面，并阐述如何进行检修。

答案
1. C
2. B
3. D
4. B
5. A
6. B
7. B
8. A
9. B
10. D
11. C
12. A
13. A
14. B
15. D
16. A
17. A
18. A
19. A
20. D

21. 汽车电路主要由电源、导线、熔断器、开关、用电器和继电器等组成。电源提供电能，如蓄电池和发电机；导线用于传输电流；熔断器起短路保护作用；开关控制电路通断；用电器实现各种功能，如灯光、电机等；继电器可实现小电流控制大电流电路通断。
22. 工作原理：蓄电池内部通过化学反应储存和释放电能。充电时，电能转化为化学能储存；放电时，化学能转化为电能输出。维护要点：保持表面清洁干燥；定期检查电解液液位和密度；避免过度放电和充电；定期补充蒸馏水；注意安装牢固，防止震动。
23. 传感器将汽车运行中的各种物理量、化学量等信号转换为电信号，传递给控制器。控制器接收传感器信号，进行分析处理后发出指令。执行器根据控制器指令执行相应动作，如调节节气门开度、控制喷油等，从而实现对汽车运行状态的精确控制。
24. 可能原因：传感器故障，如水温传感器、氧传感器等信号异常；控制器故障，不能正确处理传感器信号；执行器故障，如喷油器、火花塞工作不良；电路故障，如线路断路、短路等。故障诊断：使用故障诊断仪读取故障码，根据故障码提示查找故障部位；检查相关传感器、控制器和执行器的工作状态；检查电路连接是否正常。排除方法：更换故障部件，修复电路故障等。
25. 故障可能方面：电机故障，如电机损坏无法反转；升降机构故障，如齿轮磨损、卡滞；控制开关故障，不能发出上升信号；线路故障，如上升线路断路。检修方法：检查电机是否有电压，判断电机是否损坏；检查升降机构是否顺畅，有无异物卡住；测试控制开关，看是否能正常切换；检查线路连接，用万用表检测线路通断。
