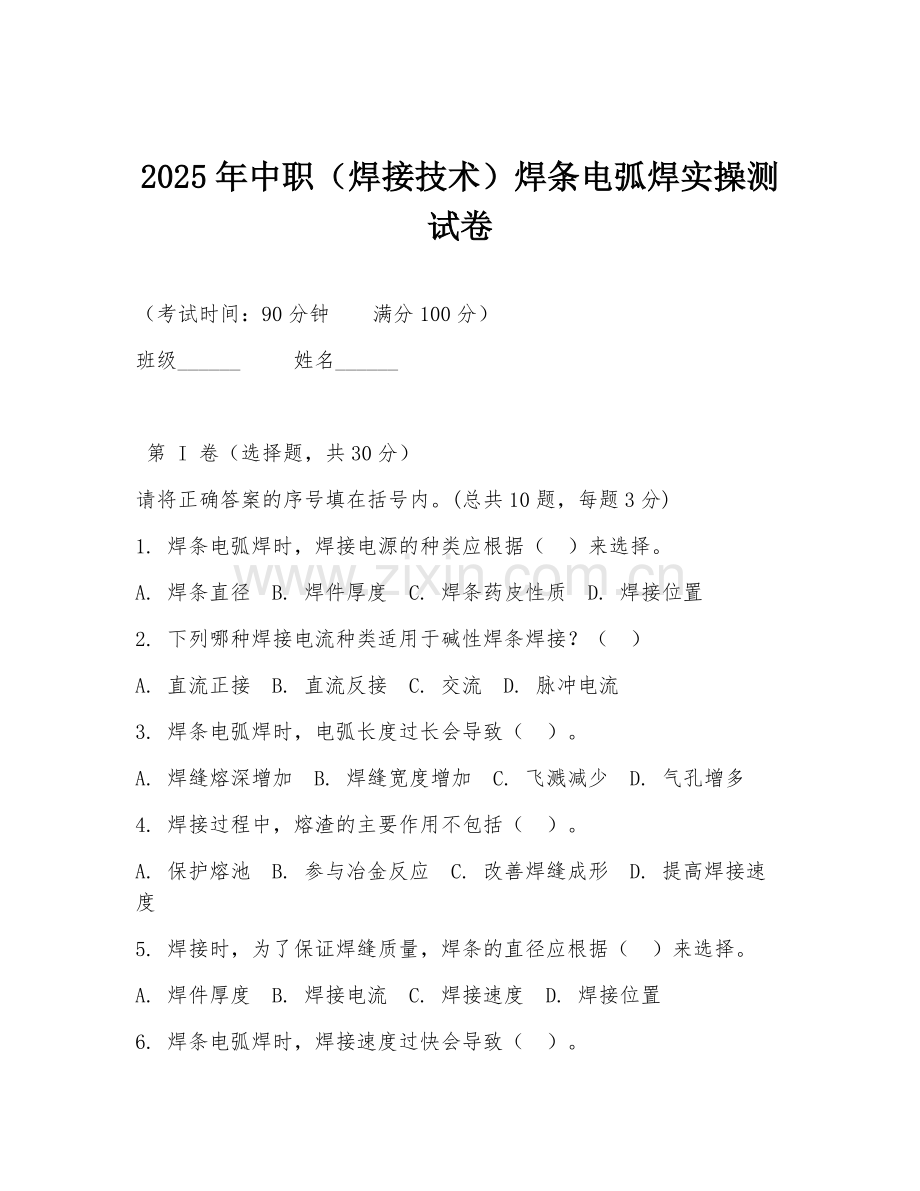

2025年中职（焊接技术）焊条电弧焊实操测试卷

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题，共30分）
请将正确答案的序号填在括号内。(总共10题，每题3分)
1. 焊条电弧焊时，焊接电源的种类应根据（ ）来选择。
A. 焊条直径 B. 焊件厚度 C. 焊条药皮性质 D. 焊接位置
2. 下列哪种焊接电流种类适用于碱性焊条焊接？（ ）
A. 直流正接 B. 直流反接 C. 交流 D. 脉冲电流
3. 焊条电弧焊时，电弧长度过长会导致（ ）。
A. 焊缝熔深增加 B. 焊缝宽度增加 C. 飞溅减少 D. 气孔增多
4. 焊接过程中，熔渣的主要作用不包括（ ）。
A. 保护熔池 B. 参与冶金反应 C. 改善焊缝成形 D. 提高焊接速度
5. 焊接时，为了保证焊缝质量，焊条的直径应根据（ ）来选择。
A. 焊件厚度 B. 焊接电流 C. 焊接速度 D. 焊接位置
6. 焊条电弧焊时，焊接速度过快会导致（ ）。

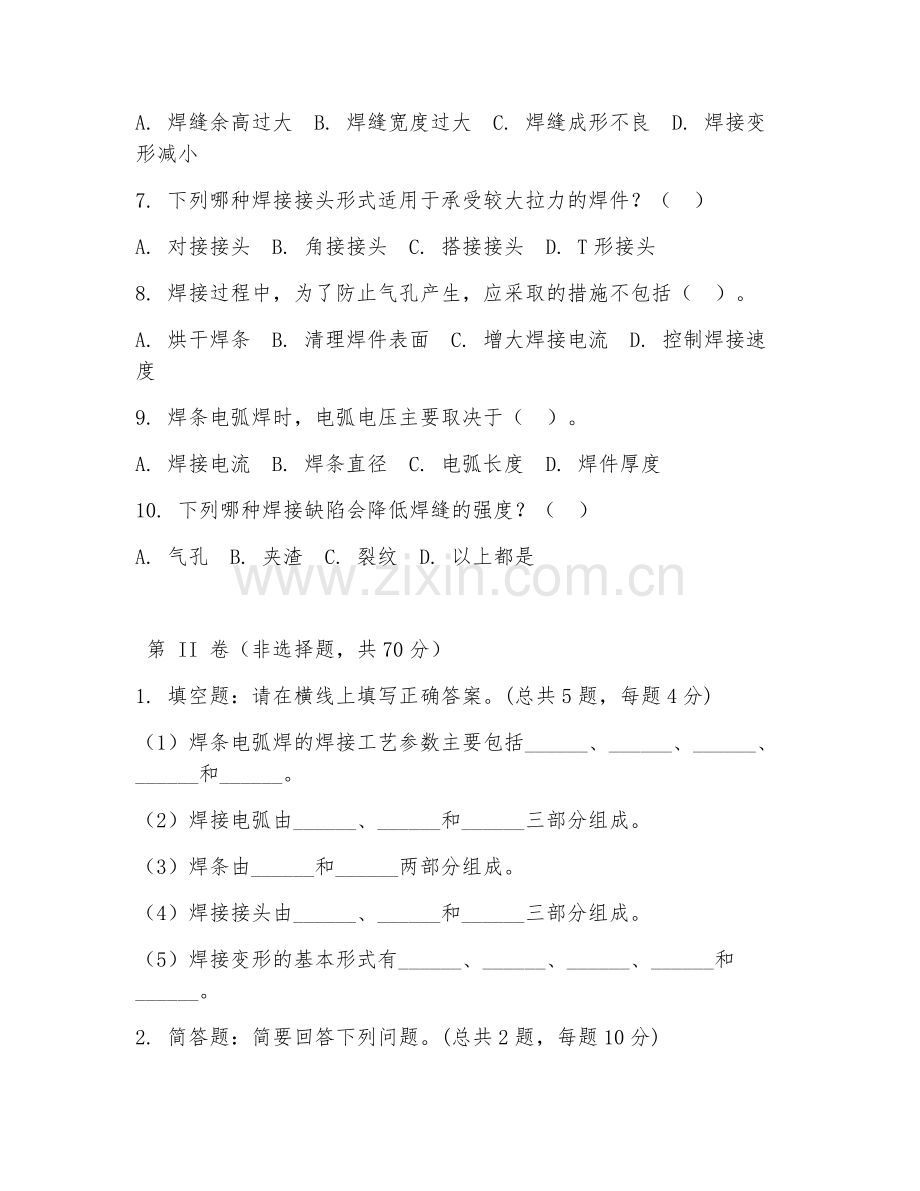

A. 焊缝余高过大 B. 焊缝宽度过大 C. 焊缝成形不良 D. 焊接变形减小
7. 下列哪种焊接接头形式适用于承受较大拉力的焊件？（ ）
A. 对接接头 B. 角接接头 C. 搭接接头 D. T形接头
8. 焊接过程中，为了防止气孔产生，应采取的措施不包括（ ）。
A. 烘干焊条 B. 清理焊件表面 C. 增大焊接电流 D. 控制焊接速度
9. 焊条电弧焊时，电弧电压主要取决于（ ）。
A. 焊接电流 B. 焊条直径 C. 电弧长度 D. 焊件厚度
10. 下列哪种焊接缺陷会降低焊缝的强度？（ ）
A. 气孔 B. 夹渣 C. 裂纹 D. 以上都是

第 II 卷（非选择题，共70分）
1. 填空题：请在横线上填写正确答案。(总共5题，每题4分)
（1）焊条电弧焊的焊接工艺参数主要包括______、______、______、______和______。
（2）焊接电弧由______、______和______三部分组成。
（3）焊条由______和______两部分组成。
（4）焊接接头由______、______和______三部分组成。
（5）焊接变形的基本形式有______、______、______、______和______。
2. 简答题：简要回答下列问题。(总共2题，每题10分)
（1）简述焊条电弧焊的操作要点。
（2）如何预防焊接裂纹的产生？
3. 材料分析题：阅读下列材料，回答问题。(总共1题，每题20分)
某焊工在焊接一批低碳钢焊件时，发现焊缝出现了气孔。经分析，可能是由于焊条受潮、焊件表面清理不干净、焊接电流过大等原因造成的。
（1）请分析上述原因中哪些是导致气孔产生的主要原因？
（2）针对这些主要原因，应采取哪些措施来防止气孔的产生？
4. 焊接工艺设计题：根据给定的焊件要求，设计焊接工艺。(总共1题，每题20分)
焊件材料为Q235钢，厚度为10mm，要求焊接接头为对接接头，焊缝质量等级为II级。请设计焊条电弧焊的焊接工艺，包括焊接电流、电弧电压、焊接速度、焊条直径等参数，并说明焊接过程中的注意事项。
5. 焊接质量检验题：简述焊接质量检验的方法和内容。(总共1题，每题20分)

答案：
第 I 卷
1. C
2. B
3. D
4. D
5. A
6. C
7. A
8. C
9. C
10. D

第 II 卷
1. （1）焊接电流、电弧电压、焊接速度、焊条直径、焊接层数
（2）阴极区、阳极区、弧柱区
（3）焊芯、药皮
（4）焊缝、熔合区、热影响区
（5）收缩变形、角变形、弯曲变形、扭曲变形、波浪变形
2. （1）操作要点：引弧时，先将焊条末端对准焊件，然后采用划擦法或直击法引燃电弧；运条时，要保持电弧的稳定，控制好焊接速度、焊条角度和电弧长度；收弧时，要填满弧坑，防止产生弧坑裂纹。
（2）预防措施：选择合适的焊接材料和焊接工艺；严格控制焊接参数；对焊件进行预热和后热；避免焊接过程中的应力集中；对焊件进行适当的清理和打磨。
3. （主要原因：焊条受潮、焊件表面清理不干净。措施：焊条要严格烘干后使用；焊件表面要彻底清理干净，去除油污、铁锈等杂质。）
4. 焊接电流120-140A，电弧电压22-24V，焊接速度20-25cm/min，焊条直径3.2mm。注意事项：焊接前清理焊件表面；严格按照焊接参数操作；控制好焊接速度和焊条角度；注意层间清理；收弧时填满弧坑。
5. 检验方法：外观检查、无损检测（如射线检测、超声检测等）、力学性能试验（如拉伸试验、弯曲试验等）。检验内容：焊缝外观质量（如焊缝尺寸、表面缺陷等）、焊缝内部质量（如气孔、夹渣、裂纹等）、焊缝力学性能（如强度、韧性等）。
