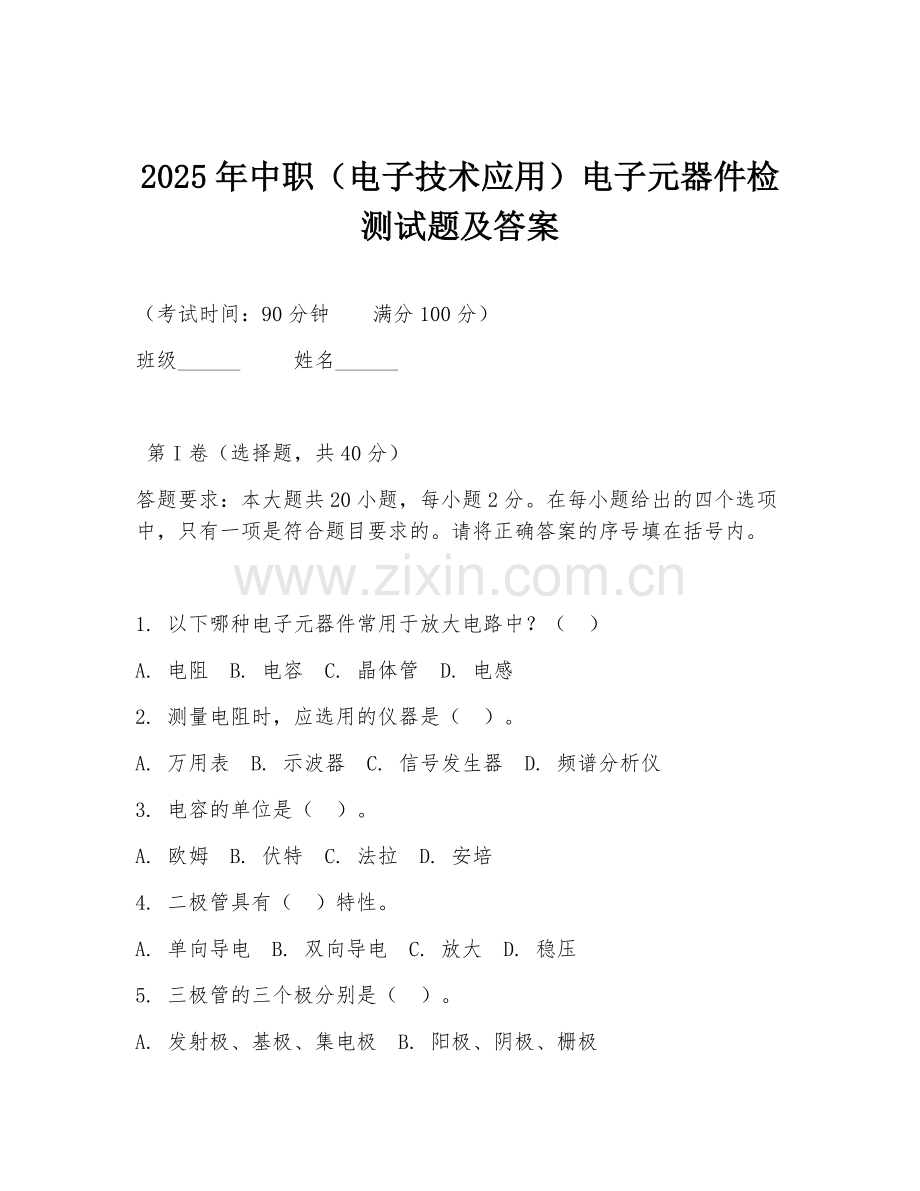

2025年中职（电子技术应用）电子元器件检测试题及答案.doc

2025年中职（电子技术应用）电子元器件检测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本大题共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 以下哪种电子元器件常用于放大电路中？（ ）
A. 电阻 B. 电容 C. 晶体管 D. 电感
2. 测量电阻时，应选用的仪器是（ ）。
A. 万用表 B. 示波器 C. 信号发生器 D. 频谱分析仪
3. 电容的单位是（ ）。
A. 欧姆 B. 伏特 C. 法拉 D. 安培
4. 二极管具有（ ）特性。
A. 单向导电 B. 双向导电 C. 放大 D. 稳压
5. 三极管的三个极分别是（ ）。
A. 发射极、基极、集电极 B. 阳极、阴极、栅极
C. 源极、漏极、栅极 D. 正极、负极、中性极
6. 当三极管处于放大状态时，其发射结（ ），集电结（ ）。
A. 正偏，正偏 B. 正偏，反偏 C. 反偏，正偏 D. 反偏，反偏
7. 集成运算放大器的输入级通常采用（ ）电路。
A. 共发射极 B. 共集电极 C. 差分放大 D. 功率放大
8. 测量直流电压时，万用表应置于（ ）档。
A. 直流电压 B. 交流电压 C. 电阻 D. 电流
9. 以下哪种电子元器件可用于滤波电路？（ ）
A. 电阻 B. 电容 C. 晶体管 D. 电感
10. 电感的单位符号是（ ）。
A. H B. F C. Ω D. V
11. 稳压二极管工作在（ ）状态。
A. 正向导通 B. 反向截止 C. 反向击穿 D. 放大
12. 场效应管的控制方式是（ ）。
A. 电流控制电流 B. 电流控制电压 C. 电压控制电流 D. 电压控制电压
13. 数字万用表测量电阻时，显示值为“1.”，表示（ ）。
A. 电阻值为1欧姆 B. 电阻值超出量程
C. 测量错误 D. 电阻值为无穷大
14. 电解电容的正负极标识通常采用（ ）。
A. 颜色 B. 长短引脚 C. 标识符号 D. 形状
15. 晶体三极管的电流放大倍数β的表达式是（ ）。
A. β = Ic / Ib B. β = Ib / Ic C. β = Ie / Ib D. β = Ib / Ie
16. 集成运放的输出级一般采用（ ）电路。
A. 共发射极 B. 共集电极 C. 差分放大 D. 互补对称功率放大
17. 测量交流电流时，万用表应置于（ ）档。
A. 直流电流 B. 交流电流 C. 电阻 D. 电压
18. 以下哪种电阻的精度最高？（ ）
A. 普通电阻 B. 精密电阻 C. 大功率电阻 D. 小功率电阻
19. 可变电容常用于（ ）电路。
A. 滤波 B. 耦合 C. 调谐 D. 放大
20. 发光二极管工作时，应（ ）。
A. 正向导通 B. 反向截止 C. 反向击穿 D. 放大

答案：1.C 2.A 3.C 4.A 5.A 6.B 7.C 8.A 9.BD 10.A 11.C 12.C 13.D 14.B 15.A 16.D 17.B 18.B 19.C 20.A

第II卷（非选择题，共60分）
21. （10分）简述电阻的作用及常见故障。
22. （10分）说明电容的分类及在电路中的主要作用。
23. （10分）画出三极管的基本放大电路，并简述其工作原理。
24. （15分）材料：某电子设备在工作时出现异常，经检测发现某一电阻值变大。已知该电阻在电路中起分压作用，与它串联的还有一个电容。
问题：请分析电阻值变大可能对电路产生的影响，并说明如何检测该电阻是否损坏。
25. （15分）材料：有一个放大电路，使用了三极管作为放大元件，但放大倍数不稳定。
问题：请分析放大倍数不稳定可能的原因，并提出解决措施。

答案：

21. 电阻的作用：限流、分压、分流、匹配等。常见故障：开路，电阻值变大或变小，短路等。开路时电路不通；电阻值变化会影响电路的电压、电流分配；短路则可能导致电路中电流过大，损坏其他元件。
22. 电容分类：按介质分有陶瓷电容、云母电容、纸质电容、电解电容等；按结构分有固定电容、可变电容、微调电容。在电路中的主要作用：耦合、滤波、旁路、谐振等。耦合用于传递交流信号；滤波可滤除杂波；旁路能消除高频干扰；谐振用于选频等。
23. 三极管基本放大电路：由三极管、基极偏置电阻、集电极负载电阻、发射极电阻等组成。工作原理：当输入信号电压变化时，引起基极电流变化，根据三极管电流放大作用，使集电极电流变化，从而在集电极负载电阻上产生变化的电压，实现信号放大。
24. 电阻值变大，会使该电阻分压增大，导致与之串联的电容两端电压减小。若电容参与耦合等功能，会影响信号传输。检测电阻是否损坏：可使用万用表电阻档测量其阻值，与标称值对比；若相差过大则损坏。也可在电路中测量其两端电压降，根据欧姆定律判断其阻值是否正常。
25. 放大倍数不稳定可能原因：三极管参数变化，如温度影响；电源电压波动；偏置电路参数改变等。解决措施：选用稳定性好的三极管；采用稳压电源；优化偏置电路，如增加温度补偿元件，确保偏置电流稳定，从而稳定放大倍数。
