2025年中职（数控技术应用）故障诊断阶段测试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：请将正确答案的序号填在括号内。（总共10题，每题3分）
1. 数控系统出现故障时，首先要进行的操作是（ ）
A. 检查硬件连接 B. 查看报警信息 C. 重启系统 D. 更换零件
2. 以下哪种故障属于软件故障（ ）
A. 线路短路 B. 程序错误 C. 电机损坏 D. 传感器失灵
3. 数控设备的故障诊断方法中，（ ）是最基本、最常用的方法。
A. 直观检查法 B. 功能测试法 C. 故障报警信息分析法 D. 自诊断功能法
4. 当数控车床出现刀具磨损过快的故障时，可能的原因是（ ）
A. 切削参数不合理 B. 主轴转速过高 C. 刀具材质问题 D. 以上都是
5. 对于数控铣床，若出现加工精度超差，可能是（ ）出现问题。
A. 机床坐标系 B. 刀具半径补偿 C. 伺服系统 D. 以上都有可能

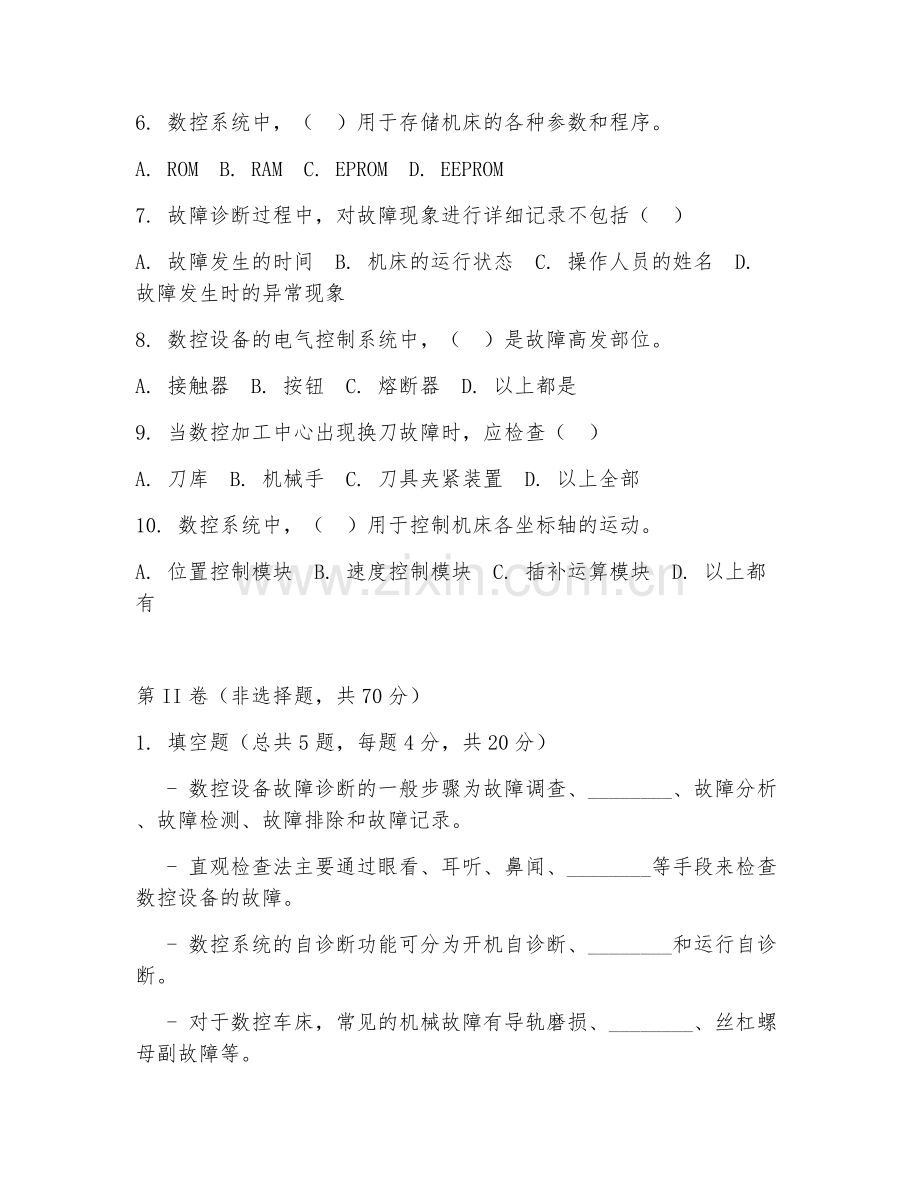

6. 数控系统中，（ ）用于存储机床的各种参数和程序。
A. ROM B. RAM C. EPROM D. EEPROM
7. 故障诊断过程中，对故障现象进行详细记录不包括（ ）
A. 故障发生的时间 B. 机床的运行状态 C. 操作人员的姓名 D. 故障发生时的异常现象
8. 数控设备的电气控制系统中，（ ）是故障高发部位。
A. 接触器 B. 按钮 C. 熔断器 D. 以上都是
9. 当数控加工中心出现换刀故障时，应检查（ ）
A. 刀库 B. 机械手 C. 刀具夹紧装置 D. 以上全部
10. 数控系统中，（ ）用于控制机床各坐标轴的运动。
A. 位置控制模块 B. 速度控制模块 C. 插补运算模块 D. 以上都有

第II卷（非选择题，共70分）
1. 填空题（总共5题，每题4分，共20分）
- 数控设备故障诊断的一般步骤为故障调查、________、故障分析、故障检测、故障排除和故障记录。
- 直观检查法主要通过眼看、耳听、鼻闻、________等手段来检查数控设备的故障。
- 数控系统的自诊断功能可分为开机自诊断、________和运行自诊断。
- 对于数控车床，常见的机械故障有导轨磨损、________、丝杠螺母副故障等。
- 故障诊断中，根据故障的性质可分为________故障和偶发性故障。
2. 简答题（总共3题，每题10分，共30分）
- 简述数控设备故障诊断的常用方法有哪些？
- 当数控铣床出现加工表面粗糙度达不到要求的故障时，可能的原因有哪些？
- 说明数控系统中软件故障的特点以及常见的软件故障类型。
3. 分析题（总共1题，每题10分，共10分）
一台数控加工中心在加工过程中突然出现Z轴方向运动失控，试分析可能的原因并说明如何进行故障诊断。
4. 案例分析题（总共1题，每题10分，共10分）
材料：某数控车床在加工一批零件时，发现尺寸精度超差。经检查，刀具安装正确，切削参数正常。
问题：请分析可能导致尺寸精度超差的原因，并提出解决措施。
5. 综合应用题（总共1题，每题10分，共10分）
材料：一台数控磨床在磨削过程中，砂轮转速突然下降，同时出现异常噪声。
问题：请根据所学知识，分析可能的故障原因，并制定故障诊断和排除的步骤。

答案：
1. B
2. B
3. A
4. D
5. D
6. B
7. C
8. D
9. D
10. D

填空题答案：
1. 故障判断
2. 手摸
3. 实时自诊断
4. 主轴故障
5. 系统性

简答题答案要点：
1. 常用方法有直观检查法、功能测试法、故障报警信息分析法、自诊断功能法、参数检查法、测量比较法、原理分析法、备件替换法、功能程序测试法等。
2. 可能原因有刀具磨损、切削参数不合理、机床振动、工作台松动、导轨精度下降、主轴精度下降等。
3. 软件故障特点：隐蔽性、随机性、可恢复性等。常见类型有程序错误、数据丢失或错误、系统参数设置错误等。

分析题答案要点：
可能原因：Z轴伺服电机故障、驱动器故障、位置检测装置故障、控制线路故障等。故障诊断：先查看报警信息，再检查电机外观、测量电机电阻等判断电机是否损坏；检查驱动器指示灯、参数等判断驱动器状态；检查光栅尺或编码器连接及信号等判断位置检测装置；检查线路连接是否松动、短路等。

案例分析题答案要点：
可能原因：机床丝杠磨损、滚珠丝杠间隙过大、刀具磨损不均匀、工件材料硬度不均匀、机床热变形等。解决措施：检测丝杠精度，调整或更换丝杠；调整滚珠丝杠间隙；更换磨损刀具；检测工件材料硬度，合理安排加工顺序；采取措施减少机床热变形，如加强冷却等。

综合应用题答案要点：
可能原因：砂轮电机故障、传动带松动或磨损、砂轮主轴轴承损坏、润滑系统故障等。故障诊断和排除步骤：先检查电机外观、测量电机电阻判断电机是否故障；检查传动带张紧度和磨损情况；检查主轴轴承温度、声音等判断轴承状态；检查润滑系统油位、油压等。根据检查结果进行相应维修，如更换电机、调整或更换传动带、更换轴承、修复润滑系统等。
