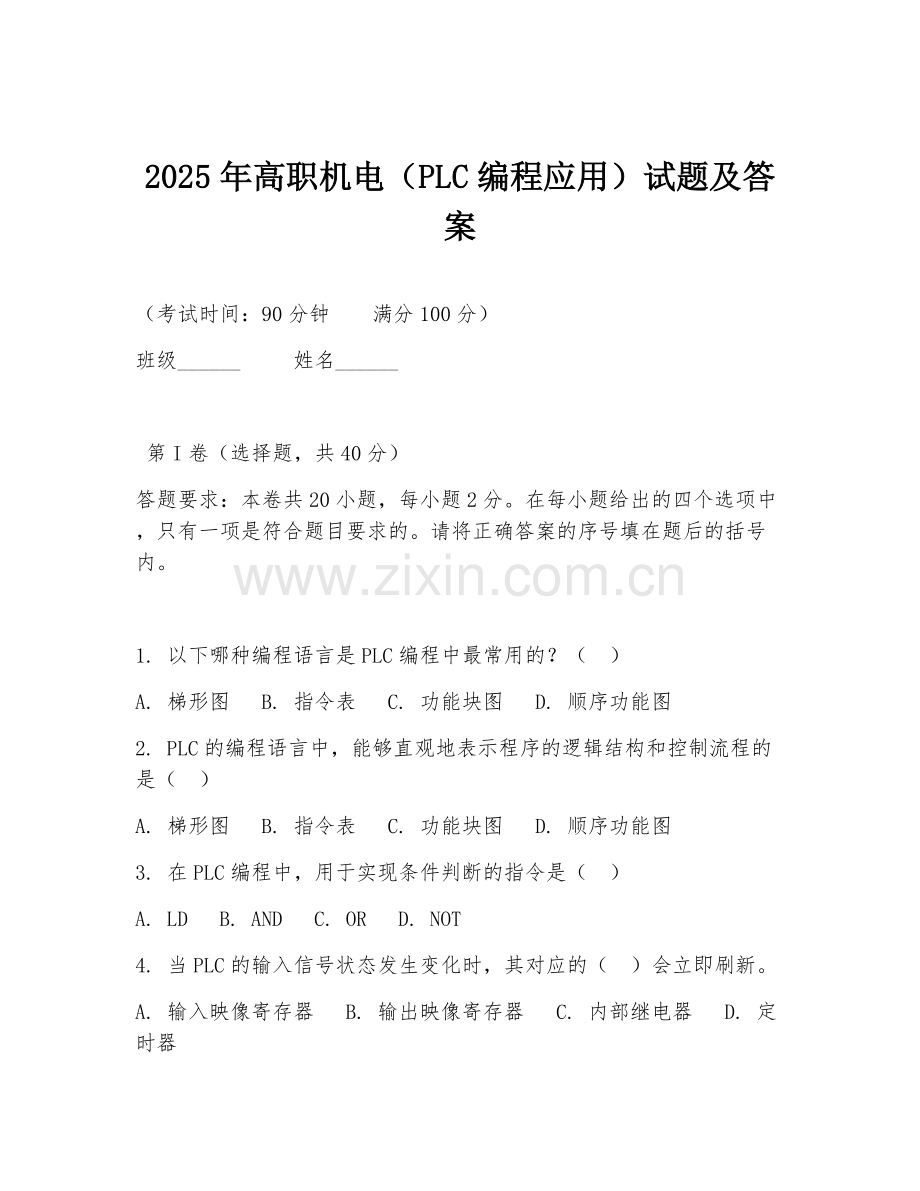

2025年高职机电（PLC编程应用）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在题后的括号内。

1. 以下哪种编程语言是PLC编程中最常用的？（ ）
A. 梯形图 B. 指令表 C. 功能块图 D. 顺序功能图
2. PLC的编程语言中，能够直观地表示程序的逻辑结构和控制流程的是（ ）
A. 梯形图 B. 指令表 C. 功能块图 D. 顺序功能图
3. 在PLC编程中，用于实现条件判断的指令是（ ）
A. LD B. AND C. OR D. NOT
4. 当PLC的输入信号状态发生变化时，其对应的（ ）会立即刷新。
A. 输入映像寄存器 B. 输出映像寄存器 C. 内部继电器 D. 定时器

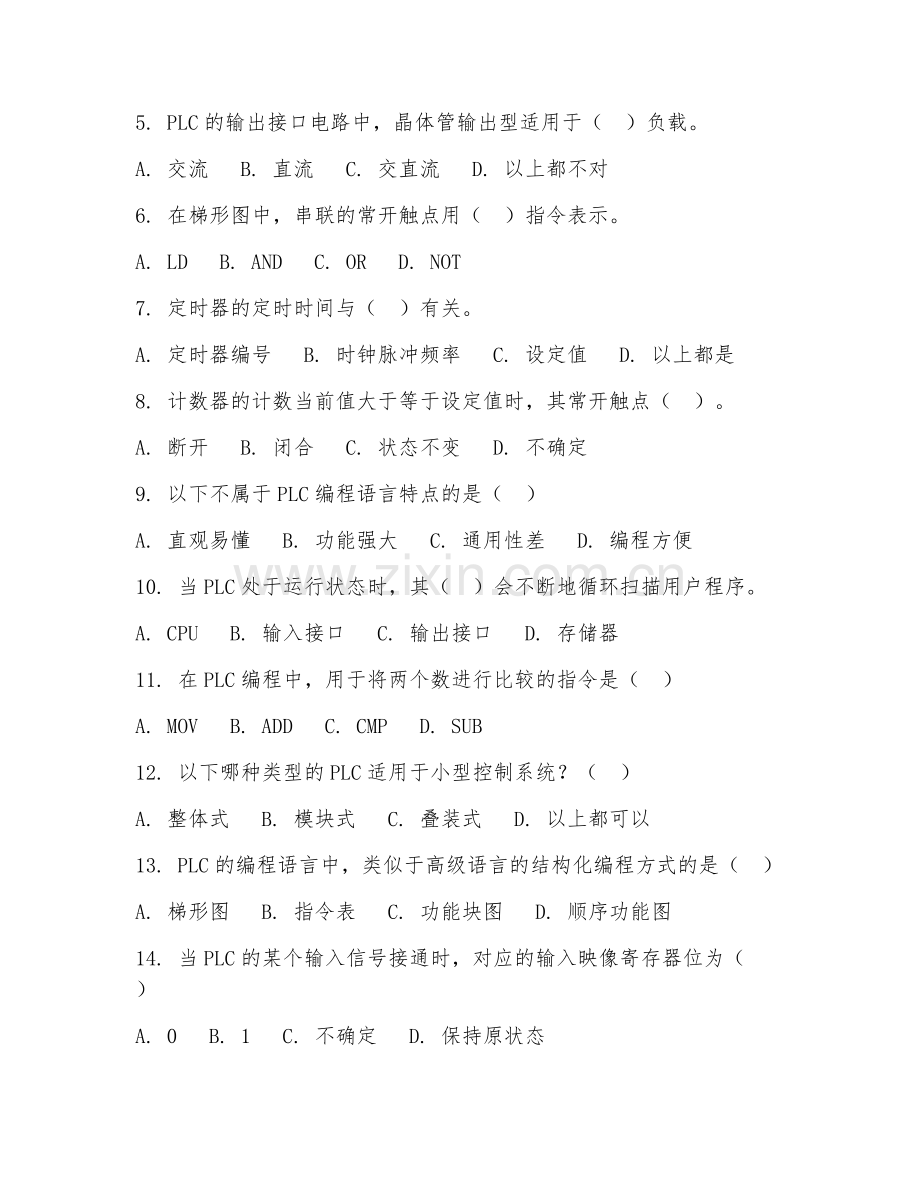

5. PLC的输出接口电路中，晶体管输出型适用于（ ）负载。
A. 交流 B. 直流 C. 交直流 D. 以上都不对
6. 在梯形图中，串联的常开触点用（ ）指令表示。
A. LD B. AND C. OR D. NOT
7. 定时器的定时时间与（ ）有关。
A. 定时器编号 B. 时钟脉冲频率 C. 设定值 D. 以上都是
8. 计数器的计数当前值大于等于设定值时，其常开触点（ ）。
A. 断开 B. 闭合 C. 状态不变 D. 不确定
9. 以下不属于PLC编程语言特点的是（ ）
A. 直观易懂 B. 功能强大 C. 通用性差 D. 编程方便
10. 当PLC处于运行状态时，其（ ）会不断地循环扫描用户程序。
A. CPU B. 输入接口 C. 输出接口 D. 存储器
11. 在PLC编程中，用于将两个数进行比较的指令是（ ）
A. MOV B. ADD C. CMP D. SUB
12. 以下哪种类型的PLC适用于小型控制系统？（ ）
A. 整体式 B. 模块式 C. 叠装式 D. 以上都可以
13. PLC的编程语言中，类似于高级语言的结构化编程方式的是（ ）
A. 梯形图 B. 指令表 C. 功能块图 D. 顺序功能图
14. 当PLC的某个输入信号接通时，对应的输入映像寄存器位为（ ）
A. 0 B. 1 C. 不确定 D. 保持原状态
15. 定时器的定时时间到后，其常开触点（ ），常闭触点（ ）。
A. 闭合，断开 B. 断开，闭合 C. 状态不变 D. 不确定
16. 在PLC编程中，用于将一个数传送到指定地址的指令是（ ）
A. MOV B. ADD C. CMP D. SUB
17. 以下关于PLC的说法错误的是（ ）
A. 可靠性高 B. 抗干扰能力强 C. 灵活性差 D. 编程简单
18. PLC的编程语言中，适合描述复杂逻辑关系的是（ ）
A. 梯形图 B. 指令表 C. 功能块图 D. 顺序功能图
19. 当PLC的输出映像寄存器中的数据发生变化时，其对应的（ ）会相应改变。
A. 输入信号 B. 输出接口电路 C. 内部继电器 D. 定时器
20. 计数器的复位信号有效时，其当前值（ ）。
A. 变为0 B. 变为设定值 C. 保持不变 D. 不确定

第II卷（非选择题，共60分）
21. （1分）PLC的全称是什么？

22. （2分）简述PLC的工作过程。

23. （3分）在梯形图中，如何实现电动机的正反转控制？

24. （4分）请写出实现一个简单的定时控制程序的梯形图程序，定时时间为5秒。

25. （5分）分析以下梯形图程序的功能。
LD X0
AND X1
OR Y0
ANI X2
OUT Y0

26. （6分）简述PLC编程语言中梯形图、指令表、功能块图和顺序功能图的特点及适用场景。

27. （7分）某控制系统需要实现以下功能：当按钮X0按下时，启动定时器T0，定时10秒，定时时间到后，输出Y0接通。请用梯形图编写程序实现该功能。

28. （8分）在PLC编程中，如何进行数据的处理和运算？请举例说明。

29. （9分）分析以下指令表程序的功能，并将其转换为梯形图程序。
LD X0
OR Y0
ANI X1
OUT Y0

30. （10分）有一生产流水线，要求当传感器X1检测到产品时，启动电动机M1运行，同时启动定时器T执行5秒定时，定时时间到后，电动机M1停止运行。请用梯形图编写程序实现该控制要求。

答案：
1. A
2. A
3. B
4. A
5. B
6. B
7. C
8. B
9. C
10. A
11. C
12. A
13. C
14. B
15. A
16. A
17. C
18. C
19. B
20. A
21. 可编程逻辑控制器
22. PLC采用循环扫描的工作方式，其工作过程主要包括输入采样、程序执行和输出刷新三个阶段。输入采样阶段，PLC将输入信号状态读入输入映像寄存器；程序执行阶段，CPU按照梯形图程序的逻辑顺序对输入映像寄存器和其他软元件状态进行运算处理；输出刷新阶段，将运算结果输出到输出映像寄存器，再通过输出接口电路驱动外部负载。
23. 可以通过两个接触器KM1和KM2来实现电动机的正反转控制。在梯形图中，分别用两个输出继电器Y0和Y1控制KM1和KM2。正转时，Y0接通，Y1断开；反转时，Y1接通，Y0断开。同时要设置互锁环节，防止正反转接触器同时接通造成短路。
24. 示例程序：
LD X0
TON T0 K50
LD T0
OUT Y0
解释：当X0接通时，T0开始定时，定时时间为5秒（50个扫描周期），定时时间到后，Y0接通。
25. 该梯形图程序实现的功能是：当X0和X1同时接通时，Y0接通；当X2接通时，Y0断开。
26. 梯形图：直观易懂，形象地表示逻辑关系，适合初学者和简单逻辑控制。指令表：助记符形式，适合熟悉指令的人员，常用于复杂程序的编写和调试。功能块图：类似于数字电路逻辑图，适合描述复杂逻辑关系和功能模块。顺序功能图：用于描述顺序控制流程，适合工业自动化中顺序控制程序的编写。
27. 梯形图程序：
LD X0
TON T0 K100
LD T0
OUT Y0
28. 可以使用MOV指令进行数据传送，ADD指令进行加法运算，SUB指令进行减法运算等。例如，MOV K10 D0表示将十进制常数10传送到数据寄存器D0中；ADD D0 D1 D2表示将数据寄存器D0和D1中的数据相加，结果存放在D2中。
29. 该指令表程序功能是：当X0接通时，Y0接通；当X1接通时，Y0断开。
梯形图程序：
LD X0
OR Y0
ANI X1
OUT Y0
30. 梯形图程序：
LD X1
OUT Y0
TON T K50
LD T
OUT Y1
OUT Y0 （此行为停止M1运行后复位Y0，可根据实际需求调整）
