2025年高职第一学年（机械制造基础）机械制图综合测试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本卷共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 视图中的一条线，可能是（ ）
A. 面的积聚性投影 B. 曲面转向轮廓线的投影 C. 两个面的交线 D. 以上都有可能
答案：D

2. 已知物体主、俯视图，正确的左视图是（ ）
A. （此处画出四个左视图选项，分别描述其错误原因，正确选项为符合高平齐、宽相等原则的视图） B. （描述该选项错误之处） C. （描述该选项错误之处） D. （描述该选项错误之处）
答案：正确选项（具体视图）

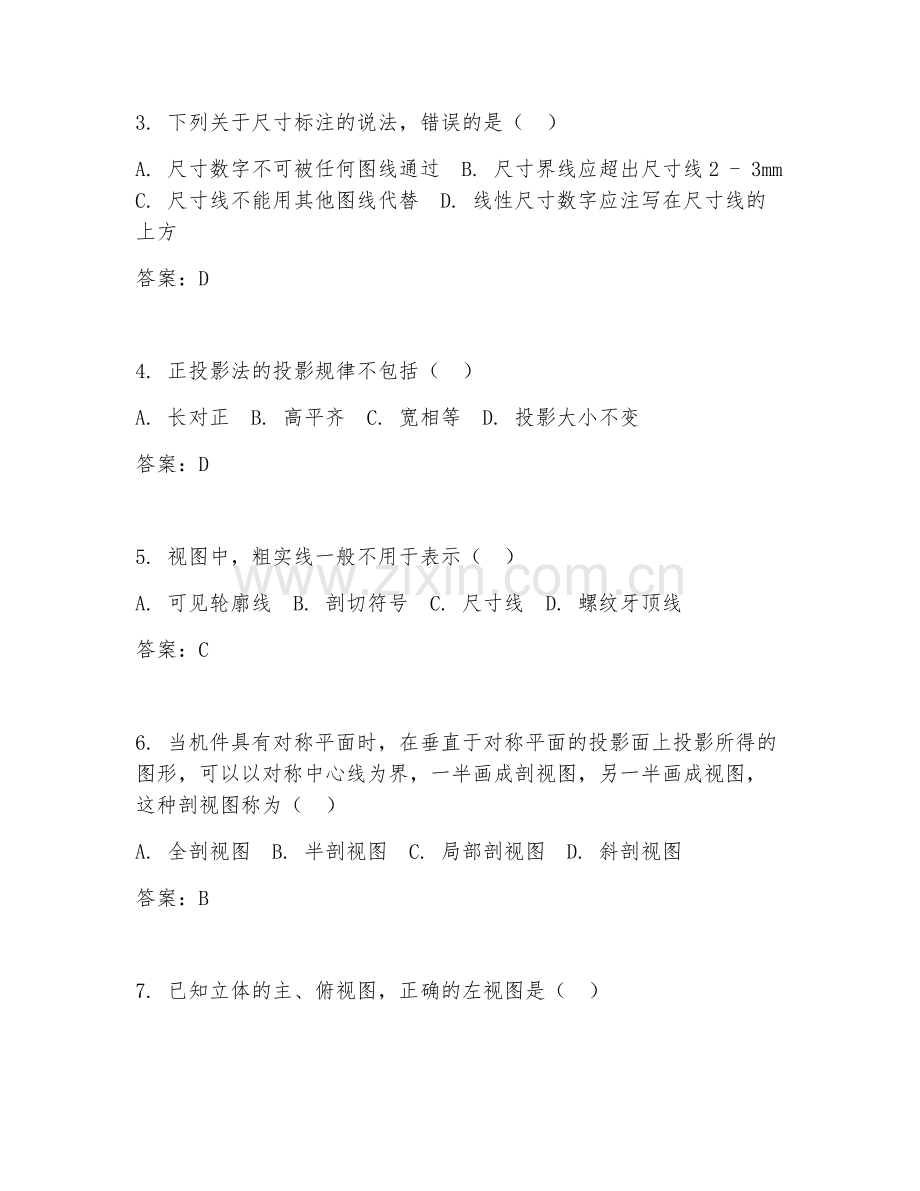

3. 下列关于尺寸标注的说法，错误的是（ ）
A. 尺寸数字不可被任何图线通过 B. 尺寸界线应超出尺寸线2 - 3mm C. 尺寸线不能用其他图线代替 D. 线性尺寸数字应注写在尺寸线的上方
答案：D

4. 正投影法的投影规律不包括（ ）
A. 长对正 B. 高平齐 C. 宽相等 D. 投影大小不变
答案：D

5. 视图中，粗实线一般不用于表示（ ）
A. 可见轮廓线 B. 剖切符号 C. 尺寸线 D. 螺纹牙顶线
答案：C

6. 当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以以对称中心线为界，一半画成剖视图，另一半画成视图，这种剖视图称为（ ）
A. 全剖视图 B. 半剖视图 C. 局部剖视图 D. 斜剖视图
答案：B

7. 已知立体的主、俯视图，正确的左视图是（ ）
A. （画出四个左视图选项，分别描述其错误原因，正确选项为符合投影关系的视图） B. （描述该选项错误之处） C. （描述该选项错误之处） D. （描述该选项错误之处）
答案：正确选项（具体视图）

8. 标注角度尺寸时，尺寸数字应（ ）
A. 水平书写 B. 垂直书写 C. 与尺寸线倾斜方向一致 D. 任意方向
答案：A

9. 视图中的细虚线一般表示（ ）
A. 不可见轮廓线 B. 中心线 C. 尺寸界线 D. 引出线
答案：A

10. 已知物体主、俯视图，正确的左视图是（ ）
A. （画出四个左视图选项，分别描述其错误原因，正确选项为符合投影规律的视图） B. （描述该选项错误之处） C. （描述该选项错误之处） D. （描述该选项错误之处）
答案：正确选项（具体视图）

第II卷（非选择题，共70分）

二、填空题（每空2分，共约10分）
答题要求：请在横线上填写正确答案。

1. 视图分为基本视图、______、局部视图和斜视图。
答案：向视图

2. 标注尺寸的三要素是尺寸界线______和尺寸数字。
答案：尺寸线

3. 机件的真实大小应以图样上所注的______为依据，与图形的大小及绘图的准确度无关。
答案：尺寸数值

三、判断题（每题2分，共约10分）
答题要求：判断下列说法是否正确，正确的打“√”，错误的打“×”。

1. 点的投影永远是点。（ ）
答案：√

2. 尺寸线可以用其他图线代替。（ ）
答案：×

3. 剖视图中，剖切平面应尽量通过机件的对称平面或轴线。（ ）
答案：√

4. 视图中的轮廓线可以与尺寸线重合。（ ）
答案：×

5. 斜视图主要用于表达机件上倾斜部分的实形。（ ）
答案：√

四、读图题（共约30分）
答题要求：根据所给视图，回答问题。

材料：给出一个较为复杂的机件的主视图、俯视图和左视图。

1. 请描述该机件的大致形状。（10分）
答案：该机件整体呈不规则形状，由多个不同形状的部分组成，有圆柱部分、长方体部分等，各部分之间通过特定的方式连接。

2. 指出图中所标注尺寸的含义。（10分）
答案：例如某直径尺寸表示圆柱的直径大小，某长度尺寸表示长方体的长度等，具体根据实际标注尺寸说明其代表的具体部位的大小。

3. 说明图中剖视图的剖切位置和剖切方法。（10分）
答案：剖切位置在机件的某一特定位置，通过该位置进行剖切，剖切方法为[具体剖切方法，如单一剖切平面等]，以清晰展示机件内部结构。

五、补全视图题（共约20分）
答题要求：根据已知视图，补画出所缺部分的视图。

材料：给出一个机件的主视图和俯视图，要求补画左视图。

请在下方空白区域补画出左视图。
答案：（此处画出正确的左视图）
