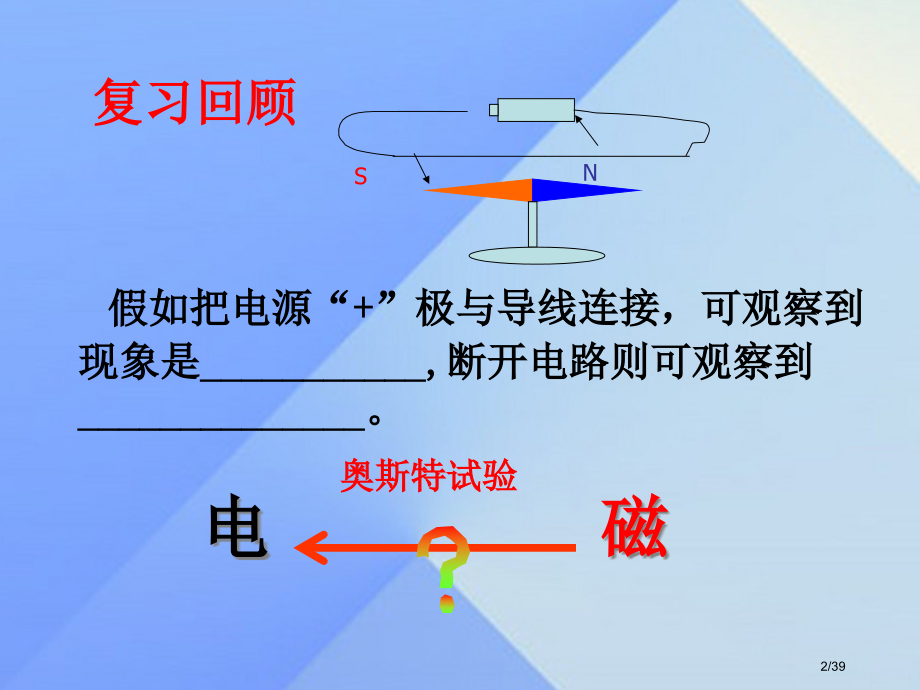

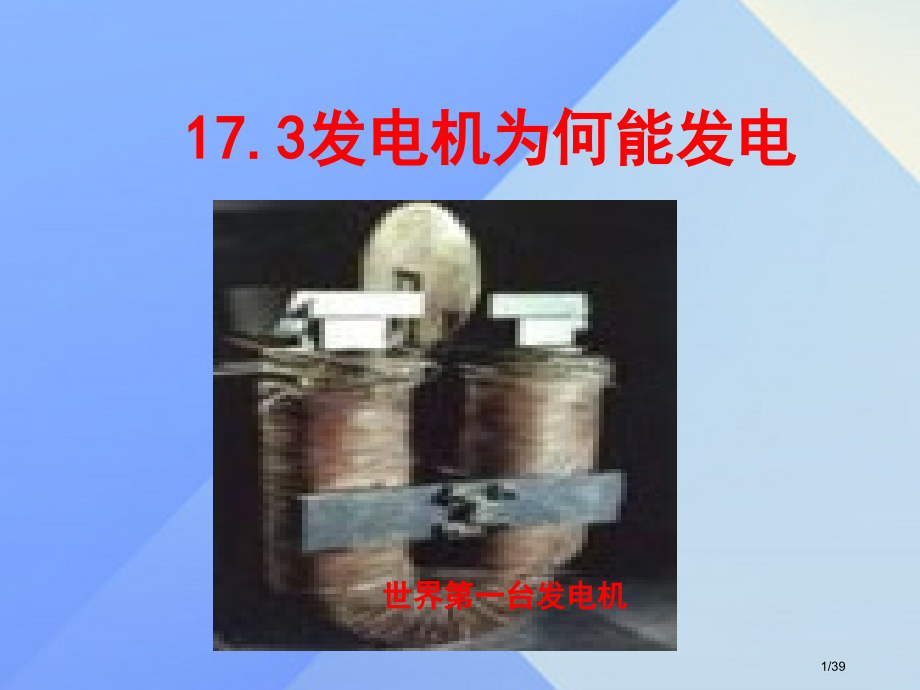

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,17.3发电机为何能发电,世界第一台发电机,1/39,假如把电源“+”极与导线连接，可观察到现象是_,断开电路则可观察到_。,N,S,复习回顾,奥斯特试验,电,磁,2/39,城市夜景,电饭煲,电磁起重机,车间一角,这些设备都需要电才能工作。,3/39,火力发电厂,秦山核电站,长江三峡水电站,风力发电场,全部电能都来自发电厂，它们都离不开发电机。,4/39,一、认识发电机,（1）先用导线将电池、小灯泡、电流表、开关连接成闭合电路，观察小灯泡是否发光。,（2）再用手摇发电机替换电池并与小灯泡一起接入电路。转动手柄使线圈在磁场里转动，小灯泡发光，,说明电路中有电流经过小灯泡。,活动1：让我们自己来发电,5/39,6/39,磁铁,和,线圈,发电机主要部件：,活动2：拆开发电机,7/39,1.产生连续电流条件：,一是需要电源；二是电路要闭合。,3.怎样知道电路中是否有电流？,用电流表测量,2.能够,产生,、提供电能装置是什么？,电源,在做探究试验之前，你是否想过这些问题？,二、探究电磁感应现象,活动3：探究电磁感应现象,8/39,蹄形磁铁,灯泡,小磁针,G,_,+,灵敏电流计,导线,线圈,电流表,制订计划和设计试验,（1）试验器材,9/39,（2）试验设计,10/39,N,S,进行试验,11/39,N,S,N上线右,12/39,次数,实 验 条 件,指针,摆动情况,G,_,+,G,_,+,G,_,+,G,_,+,G,_,+,试验电路图,1,开关断开，电路断路，,不论导线做何运动,不摆动,2,3,4,5,开关闭合，电路通路，,导线保持静止。,不摆动,开关闭合，电路通路，,部分导线只做上下运动。,不摆动,开关闭合，电路通路，,部分导线只做左右运动。,摆 动,开关闭合，电路通路，部,分导线做左右斜向运动。,摆 动,试验过程及现象统计,13/39,次序,试验条件,指针是否偏转,6,7,8,9,闭合开关，导体不动，,磁铁左右运动,偏转,只改变导体运动方向,偏转方向改变了,只改变磁场方向,偏转方向改变了,同时改变导体运动方向和磁场方向,偏转方向不改变,14/39,分析与论证,结论：,闭合电路,一部分导体,在磁场中做,切割磁感线,运动时，导体中就会产生感应电流，这种现象叫,电磁感应现象,。,3、,同时改变,导体切割磁感线运动方向和磁场方向，感应电流方向,不变,。,感应电流方向,与,导体切割磁感线运动方向,和,磁场方向,相关。,1、,只改变,导体切割磁感线运动方向，感应电流方向,改变,了。,2、,只改变,磁场方向，感应电流方向,改变,了。,15/39,“,磁,生,电,”,1、电路必须闭合；,2、闭合电路中最少要有一部分导体在磁场里运动；,3、导体运动方向必须与磁感线相交。,感应电流产生条件：,电磁感应现象,16/39,1、能否用线圈和条形磁铁做电磁感应现象试验？,继续探究：,17/39,2、感应电流大小与哪些原因相关？,1.导线切割速度,3.永磁体强度,2.导线切割速度方向,4.切割导线条数,5.切割导线有效长度,试验方法：,控制变量法,感应电流,大小,与,导线切割,速度,、永磁铁,强度,、切割导线,条数,、切割导线,有效长度,相关。感应电流大小与导线切割速度方向无关。,猜测：,结论：,18/39,科拉顿“跑”失良机,请分析一下,科拉顿,失败原因，并为其改进试验方案。,19/39,法拉第,（1791-1867）,法拉第1791年出生于英国萨利，因为家境贫寒，童年时生活很清苦。法拉第小时候，在父亲教诲下，学习简单加减乘除计算。十三岁就到一家书店学习钉书，成为一名钉书匠。这一段时间，对他一生有深远影响。法拉第在电学中成就首推两大定律与,发电机,创造。,20/39,电磁感应现象发觉,深入,揭示了电和磁联络，造成了发电机创造，使人类实现了,机械能,向,电能,转化。,发电机已成为我们生活中离不开工具了。,三、发电机工作原理,法拉第制成世界第一台发电机,21/39,1、发电机结构,磁场中磁感线从左向右，线圈转动时，只有,ab,边和,cd,边能切割磁感线产生感应电流，,da,边和,bc,边不切割磁感线，对感应电流产生没有贡献.,22/39,甲,2、发电机工作原理,放在磁场里线圈，两端各连一个铜环K和L，它们分别跟电刷A、B接触，并跟电流表组成闭合电路.,23/39,乙,在线圈从图甲经图乙向图丙转半周过程中，ab边向下运动，cd边向上运动，ab边向下切割磁感线，ab边中电流由b向a，cd边向上切割磁感线，cd边中电流由d向c，外部电路中电流方向一直是从A流向B.,24/39,丙,当线圈转到丙位置时，导线ab边，cd边不切割磁感线，导线中没有电流.,25/39,丁,在线圈从图丙经图丁又回到图甲位置转过后半周过程中，ab边向上运动，cd边向下运动，它们又都切割磁感线，线圈和外部电路中就又有了电流.能够判断外电路电流方向是由B流向A.,26/39,3、交流电产生,线圈继续转动，电流方向将周期性地重复上述改变，这能够从电流表指针左右摆动看出来。,构想每秒钟线圈转一周，电流改变,周期,就是1秒。这种周期性地改变方向和大小电流，叫做,交流电,。能产生交流电装置叫交流发电机，它是依据,电磁感应现象,制成。,我国供生产和生活用交流电，,周期是0.02s,，,频率是50Hz。,27/39,实际交流发电机,28/39,实际交流发电机，结构比较复杂，但主要由,转子,（转动部分）和,定子,（固定部分）两部分组成。转子由水轮机、汽轮机或内燃机来带动。,交流发电机,大型发电机因为电流较大，所以不能使用电刷，普通采取,线圈不动,、,磁极旋转,方式来发电。,为了得到较强磁场，还要,用电磁铁代替永磁体,。,29/39,550MW大型发电机组转子吊装,30/39,火电厂中汽轮机组,31/39,秦山核电站,32/39,湛江火电厂,33/39,三峡水电站,34/39,课堂练习,（1）、导体在磁场中运动一定会产生感应电流 （）,（2）、导体在磁场中做切割运动一定会产生感应电压 （）,（3）、闭合导体在磁场中做切割运动一定会产生感应电流 （）,（4）、闭合导体一部分在磁场中做切割运动一定会产生感应电流 （）,1、以下说法正确是：,35/39,N,S,N,S,2.判断：,以下情况中，有感应电流产生是 （）,N,S,N,S,A,B,C,D,C、D,3.在电磁感应现象中，导体切割磁感线运动时，产生了_。由此可见，在电磁感应现象中，_能转化为_能。,感应电流,机械,电,36/39,4.以下所述导体运动，能产生感应电流是（）,A.闭合电路在磁场中做切割磁感线运动,B.一段导体在磁场里做切割磁感线运动,C.闭合电路一部分导体在磁场里运动,D.闭合电路一部分导体在磁场中做切割磁感线运动,D,37/39,5.不闭合电路一段导体在磁场 里做切割磁,感线运动。则 （）,A.导体中会产生感应电压；无感应电流；,B.导体中会产生感应电流；无感应电压；,C.导体中不会产生感应电压和感应电流；,D.导体中现有感应电压又有感应电流。,6.交流发电机制造原理是 （）,A.电流磁效应 B.电流热效应,C.电磁感应现象 D.电磁铁原理,A,C,38/39,利用电磁感应现象将,机械能,转化为,电能,一、认识发电机,发电机由,定子,和,转子,组成,二、探究电磁感应现象,闭合电路,一部分导体,在磁场里,做切割磁感线运动,时，导体中就会产生电流,电路中,感应电流方向,与导体切割磁感线,运动方向,和,磁场方向,相关,三、发动机工作原理,本节小结,39/39,
