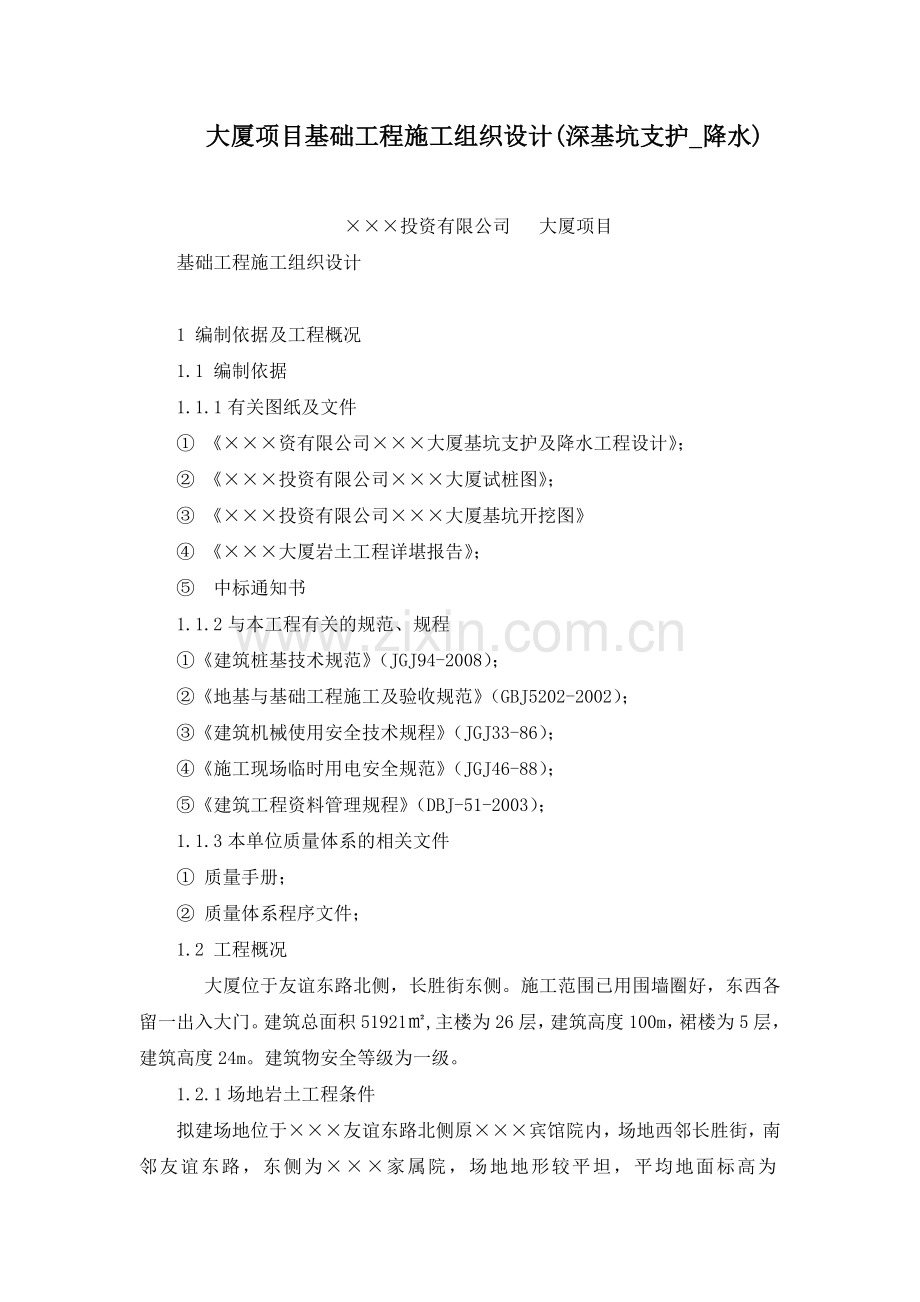

大厦项目基础工程施工组织设计深基坑支护降水.docx

大厦项目基础工程施工组织设计(深基坑支护_降水)投资有限公司 大厦项目基础工程施工组织设计1 编制依据及工程概况1.1 编制依据1.1.1有关图纸及文件 资有限公司大厦基坑支护及降水工程设计； 投资有限公司大厦试桩图； 投资有限公司大厦基坑开挖图 大厦岩土工程详堪报告； 中标通知书1.1.2与本工程有关的规范、规程建筑桩基技术规范（JGJ94-2008）；地基与基础工程施工及验收规范（GBJ5202-2002）；建筑机械使用安全技术规程（JGJ33-86）；施工现场临时用电安全规范（JGJ46-88）；建筑工程资料管理规程（DBJ-51-2003）；1.1.3本单位质量体系的相关文件 质量手册； 质量体系程序文件；1.2 工程概况 大厦位于友谊东路北侧，长胜街东侧。施工范围已用围墙圈好，东西各留一出入大门。建筑总面积51921,主楼为26层，建筑高度100m，裙楼为5层，建筑高度24m。建筑物安全等级为一级。1.2.1场地岩土工程条件拟建场地位于友谊东路北侧原宾馆院内，场地西邻长胜街，南邻友谊东路，东侧为家属院，场地地形较平坦，平均地面标高为413.28m。本工程0.000为413.300m。地层特征详见表1-1。地层特征一览表 1-1地层编号地质年代及成因岩 性 描 述层厚（m）层底深度（m）层底标高（m）-1人工填土杂填土：成分以砖瓦碎片等建筑垃圾为主，混少量粘性土、煤屑等，松散0.72.80.72.8410.26412.87-2人工填土素填土：黄褐色，主要由粉质粘土组成，混少量砖瓦碎片，白灰等，局部为原有建筑物地基，堆积时间较长，较密实0.73.70.84.6408.5412.33-1第四系上更新统风积黄土黄土：褐黄色，大孔及虫孔发育，含钙质条纹，偶见蜗牛壳，可塑3.98.28.29.2404.13405.07-2第四系上更新统风积黄土黄土：褐黄色，大孔及虫孔发育，含钙质条纹，偶见蜗牛壳，软塑流塑2.13.210.911.7401.64402.13残积古土壤古土壤：棕红色，大孔及针状孔隙，含钙质薄膜及结核，底部结核富集；可塑3.54.014.515.3397.90398.53中更新统风积黄土黄土：褐黄色，具针状孔隙，含钙质条纹，偶见蜗牛壳；软塑2.23.317.118.5395.05395.93中更新统风积黄土黄土：褐黄色，具针状孔隙，含钙质条纹及结核；夹有粉土、细中砂薄层状及透镜体，可塑1.06.718.824.4388.81389.12-1中更新统风积黄土中砂：灰黄色，石英长石质，混粒结构，级配较好；以薄层状或透镜体状赋存于层中，饱和，密实0.44.118.223.3389.64393.35古土壤 古土壤：棕褐红褐色，含氧化铁、锰质斑点及钙质结核，底部结核富集；可塑1.83.325.626.6386.34387.69中更新统风积黄土黄土：褐黄色，有少量氧化及贴条纹，偶见蜗牛壳，土质均匀；可塑9.211.035.436.5376.7377.89冲积粉质粘土粉质粘土：灰黄色，含氧化铁条纹、锰质斑点及钙质结核，可塑；夹有粉土、细砂及中砂薄层状或透镜体，38.539.1m段有钙质结核层，钻进困难6.810.045.445.8367.49367.7-1冲积粉质粘土中砂：灰黄色，石英长石质，均粒结构，级配不良；以薄层状或透镜体状赋存于层中，饱和，密实1.13.139.340.4372.70374.10冲湖积粉质粘土及粗砂粉质粘土：灰褐色，局部为深灰色，含氧化铁条纹、锰质斑点及钙质结核，土质较均匀；可塑10.055.556.0357.4357.6冲湖积粉质粘土及粗砂粉质粘土：灰褐色，含氧化铁条纹、锰质斑点及钙质结核，可塑；上部土质较均匀，70.072.0段夹有中砂薄层状或透镜体揭露厚度：17.618.3未揭穿未揭穿-1冲湖积粉质粘土及粗砂中砂：灰黄色，石英长石质，均粒结构，级配不良；以薄层状或透镜体状赋存于层中，饱和，密实0.91.171.471.7341.4342.01.2.2本工程的施工范围本工程施工范围包括：钢筋混凝土基坑支护桩、工字钢微型桩、钢筋混凝土冠梁制作、深基坑降水、拆除地下构筑物、土方开挖、基坑支护；钢筋混凝土灌注桩（试桩、锚桩、工程桩）的成孔、钢筋笼制作及安装、砼灌注、破桩头、桩间土开挖及外运。2 施工部署按照施工先后顺序，首先清运施工场地的建筑垃圾及地下建筑构筑物，清运完毕后进行护坡桩、护坡桩冠梁、降水井及工字钢微型桩施工，护坡桩冠梁施工完成后15天进行土方开挖，土方分6层开挖，每层2米，每开挖一层，支护一层，每一层支护完成48h后再进行下一层土方开挖。为了提高施工进度，项目部计划土方开挖至第4层（-7.0m）时进行试锚桩施工，土方开挖至设计基坑底面标高（-11.55m）待试锚桩试验完成后进行工程桩施工。2.1.3 组织、协调管理开挖由项目负责人直接负责，控制好人员、机械，确保开挖工序的稳步进行。施工人员做好测量放线，控制好边坡的稳定，专职安全员组织人员及时检查安全情况。开挖过程中边坡稳定情况有专业的队伍进行检测，并及时上报检测数据，指导开挖进度。开挖过程中现场负责人协调土方开挖与基坑支护交叉施工，在保证安全的前提下，严格按照施工图纸及相关规范要求施工，协调好各工序之间的有效衔接，有序的组织各方施工，确保工程如期完工。2.1.4 施工设备及劳动力安排施工设备型号数量状态工种级别人员数量挖掘机日立2台良好挖掘机司机4名装载机502台良好装载机司机2名自卸车德隆40辆良好机械修理工1名普工5名2.2 基坑支护、降水工程设计及施工要求2.2.1 基坑支护设计及施工要求根据设计及基坑开挖图，基坑深12.37米，东西长92.25米，南北宽67.0米。设计荷载：基坑边2m范围内地面禁止堆载，基坑北侧及东侧基坑边2.0m范围外限载25KPa，基坑西侧围墙外停车位荷载20KPa，基坑南侧基坑边2.0m范围外限载15KPa。1、基坑支护设计分A、8B、C、D，4个型号土钉墙，设计参数见下表： A型土钉墙有6组土钉，2组锚杆，具体参数表2-1基坑垂直方向布置土钉长孔径钢筋倾角（度）水平间距预应力工作量其他第一排土钉9.0m120mm12015。1.5m64根斜向加强筋及水平加强筋为14，网筋6.5200，强度C20砼喷射砼面，厚度不小于100mm。第二排土钉12m120mm12215。1.5m64根第三排锚杆15m150mm12515。1.5m80KN64根第四排土钉12m120mm12215。1.5m64根第五排锚杆15m150mm12515。1.5m80KN64根第六排土钉12m120mm12215。1.5m64根第七排土钉9.0m120mm12015。1.5m64根第八排土钉9.0m120mm12015。1.5m64根B型土钉墙有8组土钉，具体参数表2-2基坑垂直方向布置土钉长孔径钢筋倾角（度）水平间距预应力工作量其他第一排土钉9.0m120mm12015。1.5m49根斜向加强筋及水平加强筋为14，网筋6.5200，强度C20砼喷射砼面，厚度不小于100mm。第二排土钉12m120mm12215。1.5m49根第三排土钉12m120mm12215。1.5m49根第四排土钉12m120mm12215。1.5m49根第五排土钉12m120mm12215。1.5m49根第六排土钉12m120mm12215。1.5m49根第七排土钉9.0m120mm12015。1.5m49根第八排土钉9.0m120mm12015。1.5m49根C型土钉墙有8组土钉，具体参数表2-3基坑垂直方向布置土钉长孔径钢筋倾角（度）水平间距预应力工作量其他第一排土钉9.0m120mm12015。1.5m20根斜向加强筋及水平加强筋为14，网筋6.5200，强度C20砼喷射砼面，厚度不小于100mm。第二排土钉13.5m120mm12515。1.5m20根第三排锚杆15m150mm12515。1.5m80KN 20根第四排土钉13.5m120mm12515。1.5m20根第五排锚杆15m150mm12515。1.5m80KN20根第六排土钉13.5m120mm12515。1.5m20根第七排土钉13.5m120mm12515。1.5m20根第八排土钉9.0m120mm12015。1.5m20根D型土钉墙有2组土钉，具体参数表2-4基坑垂直方向布置土钉长孔径钢筋倾角（度）水平间距预应力工作量其他第一排土钉5.0m120mm11615。1.5m28根14加强筋，网筋6.5200，强度C20砼喷射砼面，厚度不小于100mm第二排土钉4.0m120mm11615。1.5m28根2.5施工前的准备2.5.1施工机具的准备根据本工程的特点和工作量，土钉采用人工洛阳铲（机械钻机）成孔，灌注桩采用旋挖钻机、钢筋加工设备、注浆设备、喷射砼设备、混凝土灌注机具及钢筋笼吊装设备进行灌注桩施工。2.5.2技术准备1）进场后，组织项目部技术人员认真学习和熟悉图纸，为开工前的图纸会审和交底工作做好准备。2）开工前根据实际情况编写详细具体的施工组织设计和项目质量计划。3）提出材料及劳动力供需计划。进行各种材料取样，作配合比和材料实验工作。4）向施工队下达钢筋下料单。2.5.3物资准备1）本工程用钢材、商品混凝土、水泥等建筑材料按材料计划及时采购，品种、规格应齐全配套。材料进场进行验证、取样复试。把好材料质量关。2）考察材料供应单位和材料的检验与实验单位的资质。2.6 现场平面布置2.6.1 施工平面布置原则施工布置首先满足工程施工要求，各工序间尽量减少相互影响，同时又要保证各工序之间结合紧密，保证施工的连续性。2.6.2 平面布置图见附图1。2.7 机械设备及劳动力配置2.7.1机具、设备配备依据工程的工程量以及进度的计划安排，本次基础施工主要机械仪器设备配备计划见下表。拟投入本工程的主要施工机械设备表序号设备名称型号数量国别产地制造年份额定功率生产能力备注1旋挖钻机TH552台日本200425kW良好2装载机501台山东2005-良好3电焊机10台上海200620kW良好4切割机2台 20065kW良好5导管225mm100m 29007-良好6泥浆泵5台上海20068kW良好7注浆机1台 -良好8全站仪TOPCON-31台北京2008-良好9喷枪头2套上海良好10砼喷浆机1台上海良好11空压机1台上海40KW良好12洛阳铲10把自制良好13钻机2台上海良好2.7.2劳动力配置本项目质量要求高，施工环境特殊，对劳动力素质、数量均提出了较高要求。针对这些情况，需要采取切实措施，满足项目对劳动力资源的需求。根据进度计划和施工方案，编制劳动力计划见下表。劳动力安排计划表按工程施工阶段投入劳动力情况（天） 单位：人工种级别15天30天45天60天75天90天120天钻工15152015钢筋工5555电焊工33310101010灌注工14141414成孔4444装载机2222普 工33332.8 施工进度计划本次施工范围包括钢筋混凝土基坑支护桩、工字钢微型桩、钢筋混凝土冠梁制作、深基坑降水、拆除地下构筑物、土方开挖、基坑支护；钢筋混凝土灌注桩（试桩、锚桩、工程桩）的成孔、钢筋笼制作及安装、砼灌注、破桩头、桩间土开挖及外运。工程规模大，施工工序复杂、施工人员多，加之大型钻孔机械及挖掘机噪音控制和泥渣运输控制等，给施工部署都会带来很多困难，为了有效控制工程质量，确保安全文明施工，需要精心进行施工部署。根据本工程的工作量（钻孔灌注桩共计254根），计划工期为120天。（施工进度计划表见附图3）2.8.1施工准备时间计划9天内完成。包括：临建的搭设，现场布置，人员、材料、机械进场，材料委托试验，水电到位、砼垫层的施工等，做好工程开工的一切准备工作。2.8.2支护桩施工支护桩施工需要进场旋挖钻机1台，18天完成。2.8.3土方开挖及支护施工支护桩施工完成15后，进行基坑开挖，锚杆支护施工需要20天。2.8.4试锚桩施工及养护试锚桩施工计划7天，进场旋挖钻机1台，每天平均完成4根桩。完成6根试桩，22根锚桩的施工。施工完毕进入试桩养护期。工作内容：包括灌注桩成孔、钢筋笼制作、安装、运输及水下砼灌注。2.8.5工程桩施工计划工期36天。进场钻机2台，平均每天完成10根。桩基施工完毕，做好与检测单位的配合工作，顺利完成业主委托的施工任务。2.9 质量保证措施2.9.1质量目标（）桩基工程合格。（）成桩合格率达到100。（）消灭断桩等质量事故。2.9.3 灌注桩质量检查计划见下页表。2.9.4 施工人员上岗资质审核制度（）重要技术岗位由相应专业技术人员负责，如：测量放线由专业测量工程师负责。（）特殊工种须持有上岗证，如：焊工需须持有相应等级，方可施焊。质量管理控制点及责任人表质量管理控制点项 目经 理项 目总工程师质检安全部长质检员材料员试验员项目组织技术落实材料把关施工作业交底施工作业交接检验评定质量记录工作总结注：责任人 配合人灌注桩质量检验计划表质 量控制点检查内容检查方式责任人对不合格品的处理意见测量放线轴线偏差桩位偏差轴线偏差采用全站仪测量逐一检查桩位偏差采用钢尺测量桩位间纵横间距，逐一检查测量员测放并自检技术质检员复核并报监理验收开工前返工原材料钢材外观合格证质量复检检查表面有无老锈；是否有出厂合格证；标牌与质量证明书是否符合按批量送试验室检查物理性能及工艺性能材料员检查外观及合格证质量检员取样复试严禁使用运出施工现场混凝土外观检查质量复检检查砼质量保证资料；骨料粒径，和易性按规定测坍落度，取试块检查强度 材料员检查外观及合格证质量检员取样复试严禁使用运出施工现场焊条包装合格证检查包装上的品名、规格及生产日期是否符合设计及技术要求；是否有出厂合格证材料员检查质量检员复检严禁使用灌注桩成孔孔位钻机就位对点调平，钻杆垂直度调整，复核点位及偏差钻工对点调平；技术质量员验收复核严禁开钻孔深用测绳测量成孔深度是否达设计孔深班组自检，技术质量员复检，现场监理验收返工孔斜用测笼或线锤检查是否符合规范规定班组自检，技术质量员复检，现场监理验收返工孔底沉渣用吊钢杆插入方法检查是否符合规范规定班组自检，技术质量员复检，现场监理验收重新清孔钢筋笼加 工焊接电流试焊是否烧伤钢筋焊工检查调整，班长检查，质量员抽检及时调整焊接质量检查接头长度、焊缝高度和宽度同一断面接头数等按接头批量送试验室检查抗拉强度焊工自检，班长复检，质量员复验，现场监理验收返工制作误差用钢尺测量长度，主筋间距、箍筋间距、钢筋笼直径焊工自检，班长复检，质量员复验，现场监理验收返工灌注桩成桩钢筋笼吊装安放质量目测钢筋笼吊装无严重弯曲变形，钢尺检查安放方向及高度符合设计要求灌注工及吊车司机自检，质量员技术员复查对钢筋笼破坏者修复或报废，安放不合格者及时调整混凝土灌注质量灌注应连续，无间断灌注工自检质量员技术员复查不允许出现不合格品成桩质量桩身低应变检测检测单位补桩（3）质检员必须由经过建设主管部门培训合格，持有质检员证书的人员担任。2.9.5施工材料的质量保证1)主要材料必须对供货方进行考察，达到合格者准许供货。2)进入现场的材料都要按规定进行检验。凡质量有问题，检验不合格者，坚决退货。)工程中的钢材及混凝土质量是直接影响工程质量的主要因素，要保证材料质量不出现任何问题，首先是建立现场的检查验收管理制度。)材料员对所进的材料按质量要求进行验收，有质量问题的材料严禁进入现场，坚决堵塞不合格材料混杂在已检验合格的材料中。2.9.6商品混凝土的采购和运输1)试桩混凝土采用C45、C50、锚桩及工程桩C40的商品混凝土，坍落度为180 220mm，砼罐车运输。2)施工所用的商品混凝土必须符合图纸的规定，商品混凝土必须有出厂合格证，现场检查商品混凝土的塌落度必须符合规范要求。4)现场检查商品混凝土质量，各种组成材料应混合均匀、颜色一致，无离析现象。2.9.7工程技术、资料的质量保证施工技术部设专人负责技术资料的填写、收集、整理。) 技术资料的填写、收集、整理符合规范，堆放整齐，分类正确。) 技术、质检资料的填写、收集、整理与施工进度同步。2.9.8施工质量检测方法)测量放线质量检测变换方法检验测量放线质量。采用直角坐标法测放轴线、桩位。采用极坐标法复核轴线、桩位。)钻孔质量检测采用龙门桩验证桩位，用旋转结点法检验钻头对位误差。采用测绳吊垂球检验钻孔深度，垂球法检验钻孔垂直度。采用井径仪检验钻孔直径。地质工程师复核地层条件。采用测绳悬挂钢钎测定孔底沉渣厚度。2.9.9雨季施工保证措施专人负责与气象部门联系，掌握并公布天气预报，使工地在降雨前处于戒备状态。在基坑周围挖排水沟，采用污水泵将汇入排水沟的雨水抽出基坑。在未成孔和已成孔而尚未灌注混凝土的孔口周围加围堰和钢筋网片，上盖塑料蓬布，防止雨水冲刷孔壁。2.10 工期保证措施2.10.1管理保证措施1）对各道工序进行合理有序的安排，每道工序制定完成时间，以便检查。2）对工程桩进行编号，对每天要完成的桩号及行车路线进行合理安排。3）各道工序主要负责人应切实按施工计划及完成时间计划作业。2.10.2 设备及劳动力保证措施1）按实际工作量的120%配备设备及劳动力。2）对不同岗位，安排相应能力、素质的人力。3）严格要求岗位的人，切实做到人尽其责。2.11 施工技术措施2.11.1严格执行规范 建筑桩基技术规范（JGJ94-2008）；地基与基础工程施工及验收规范（GBJ5202-2002）；建筑机械使用安全技术规程（JGJ33-86）；施工现场临时用电安全规范（JGJ46-88）；2.11.2施工放线质量控制1）建设单位向施工单位提供本市政府城建管理部门委托的单位测放的建筑红线标志点点位及座标成果资料，提供高程基准点两个并引入施工现场且有成果资料。2）上述成果，施工单位技术人员必须认真进行检查、核对，确认无误后方能使用。4）放线完成后，插入8钢筋，以确保孔位的准确。2.11.3孔位偏差控制措施1）钻机对正桩位后以交叉两个方向垂线法瞄准钻杆进行调平；开钻前，当班技术员检查桩位编号、相邻孔位之间相对距离，开孔偏差合格后方可开钻。2）在钻进过程中，如出现钻杆跳动、机架晃动、钻不进等异常情况，应立即停机检查原因。3）对成孔设备要经常检查其机械性能是否正常，对设备及电器装置要定期检修维护，以防发生机械和人身事故。2.11.4孔径偏差控制措施1）钻机进入施工现场，正式开钻之前技术人员应检查钻机的钻头径，应确保钻头直径不小于570（670）mm；钻头使用时间较长时检查其周边是否磨损，如发现磨损应当及时加焊，以保证成孔直径不小于设计孔径。2）有缩孔迹象的桩孔在钻至设计深度后，应采取通孔措施，即在缩径位置反复扫孔，以保证桩不缩径，也可采用抬高水位的措施防止缩径。浅部缩径可采用套管隔离，以保证孔径偏差符合规范要求。2.12 安全及文明施工进入施工现场的施工及管理人员必须遵守规定，不得在施工场地外徘徊，保证住宅区内不受施工人员的影响，避免在夜间施工，减少对周围居民环境的干扰。2.12.1安全生产规定所有参加本工程的工作人员，都必须严格执行有关规程、规范、各工种安全生产操作规程和施工组织设计。在现场施工工作的人员，必须着装劳保用品，不戴安全帽不得进入施工现场。实施质量管理，坚持文明生产，尽可能降低对环境的影响。接受甲方及治安部门对现场质量、治安环卫等工作的监督管理。2.12.2文明施工规定 建立文明施工责任制，在住宅区内施工，明确管理负责人，实行持牌制，做到现场清洁整齐。施工现场的临时设施及照明、动力线路，要严格遵循有关规定，搭设整齐。工人操作地点和周围必须清洁整齐，做到活完脚下清，工完场地清。丢洒在路上的砼应及时清理。不乱丢生活垃圾，使用水冲卫生间，硬化施工场地。应在适当地点设置垃圾临时堆放点，并定期外运、清运渣土垃圾及流体物品，要采取遮盖防漏措施。3 项目管理机构配备3.1施工组织机构本工程实行项目管理，由持建设部颁发一级建造师证书的常绍荣同志任项目经理，工程师齐天来同志任项目技术负责人，和管理能力强、施工经验丰富、技术水平高的其他人员组成桩基工程项目经理部，对工程实行统一指挥。组成人员如下：项目经理： 高级工程师技术负责： 工程师安全员 ：技术员资料员 ：助理工程师质量员 ：技术员施工员 ：技术员其组织机构管理体系如下图。项目管理班子的配备情况以及项目经理简介见附表4、5、6。3.2各管理人员的岗位职责3.2.1项目经理岗位职责1）对项目部承担的工程质量、进度、投资全面负责，对工程项目的施工进行全面管理；2）贯彻公司质量方针和质量目标，明确内部的职能分工，保证质量体系有效运行；3）组织编写项目质量计划并负责实施；4）参加管理评审和有关合同评审工作；5）对本项目部承担的桩基工程，正确处理进度和质量的关系，落实公司的各项技术管理制度；3.2.2技术负责人岗位职责1）协助项目经理管理工程技术质量工作；2）对本项目部的工程质量和质量管理负技术责任，监督现场各级管理人员履行质量职责，向公司总工程师和项目经理报告工作；3）组织实施公司质量体系文件，贯彻技术规程、施工规范、质量标准，负责编制本项目部承担工程项目的施工组织设计，并监督实施。4）负责召集公司技术质量处、项目部参加业主组织的交底或图纸会审工作；5）组织对工程质量的定期检查和整改的落实，负责分部分项工程的质量评定；3.2.3施工技术部职责1)负责项目部日常技术质量管理工作，组织质量检查，分析工程质量存在问题的原因，制定改进措施，并填报每月的质量检查记录、分析报表，按时上报公司技术质量处。2)参加业主组织的设计交底或图纸会审工作。3)对本单位施工图纸、工程技术资料进行管理，保证工程使用的文件、资料全部符合公司对文件资料的要求，且为有效版本。3.2.4质检部职责1)贯彻执行国家有关质量法律、法规和公司质量手册、程序文件及有关技术质量规定。2)负责工程施工中的质量检查、监督工作，做好对专业班组形成的质量记录的检查、验收并签字，对本身承担的质量记录输入、输出，并符合规定要求。3)实施施工组织设计书中规定的质量技术要求，严格过程、工序质量管理及各种施工参数的落实，争创优质工程。4)负责材料、半成品的检查、验收，对不合格提出处理措施并经批准后组织指导实施。3.2.5后勤管理部职责1)负责施工现场用水、电线路的设置、安装及用电设备的安全检查和故障检修。2)负责施工垃圾、泥渣、泥浆的清运、处理，保证施工场地整洁和施工运输通道通畅。3)负责施工场地及与之有关的周围环境保护和降低施工噪音影响，消除与施工有关的环境源。4)遵守国家有关法令、法规和本单位的财务、采购管理制度，牢固树立质量第一的意识。5)参与对分承包(材料供应方)的评价、产品的验证，协同质检安全部对材料质量进行监督，发现质量问题有权拒收。6)组织进货物资的检验，对必须进行试验的物资，通知试验员按照规定取样试验。附表4 项目管理班子的配备情况职务姓名职称工作单位项目经理高级工程师岩土基础工程公司项目总工程师工程师岩土基础工程公司安全员助理工程师岩土基础工程公司质量员助理工程师岩土基础工程公司资料员助理工程师岩土基础工程公司技术员助理工程师岩土基础工程公司技术员助理工程师岩土基础工程公司生产负责人技师岩土基础工程公司现场负责人技师岩土基础工程公司 更多详细内容 本人于2011年 11月撰写于北京筑龙网 PAGE PAGE 2
