2025年高职电子技术应用（放大电路设计）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题，共30分）
请将正确答案填写在括号内。(总共10题，每题3分，每题只有一个正确答案)
1. 放大电路中，三极管工作在放大区时，其发射结和集电结的状态是（ ）
A. 发射结正偏，集电结正偏
B. 发射结正偏，集电结反偏
C. 发射结反偏，集电结正偏
D. 发射结反偏，集电结反偏
2. 共发射极放大电路的电压放大倍数表达式为（ ）
A. Au = -β(Rc//RL)/rbe
B. Au = β(Rc//RL)/rbe
C. Au = -βRc/rbe
D. Au = βRc/rbe

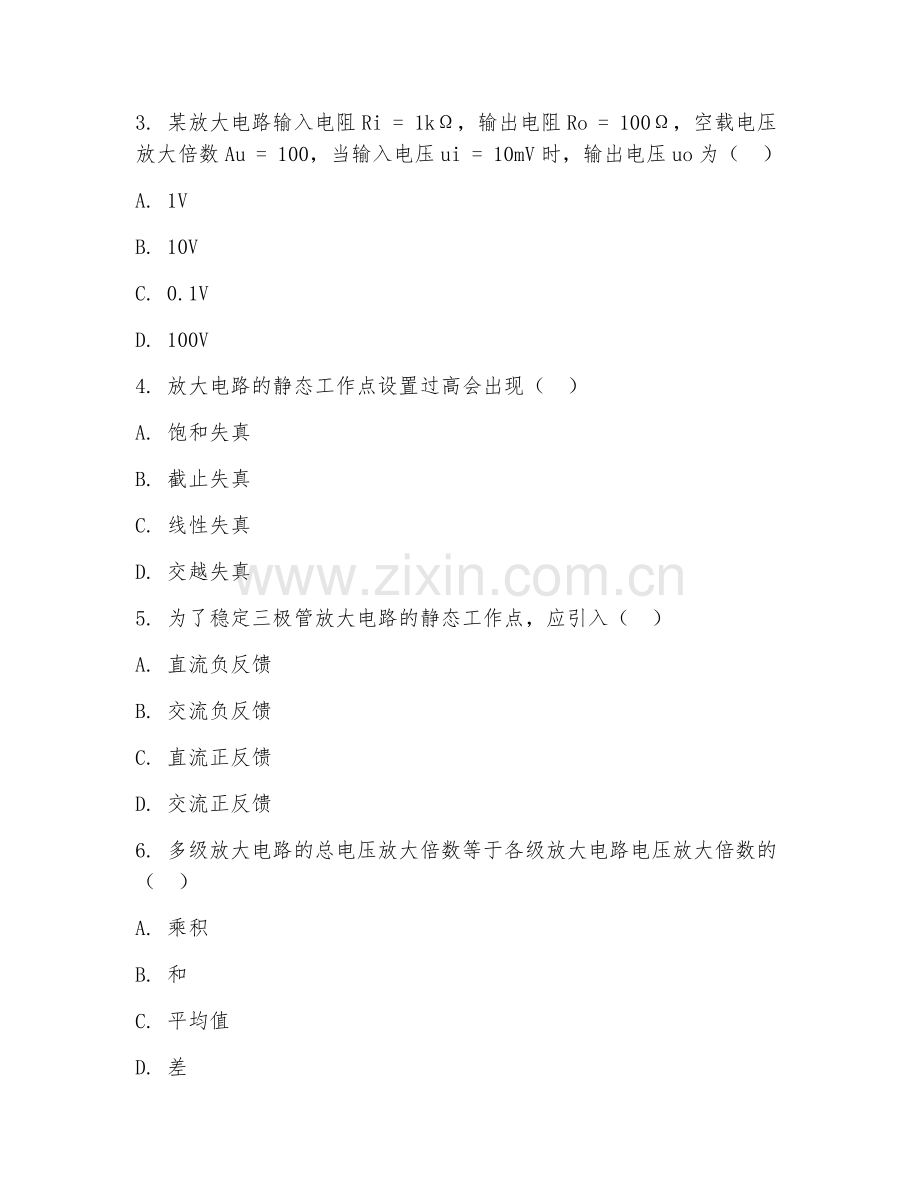

3. 某放大电路输入电阻Ri = 1kΩ，输出电阻Ro = 100Ω，空载电压放大倍数Au = 100，当输入电压ui = 10mV时，输出电压uo为（ ）
A. 1V
B. 10V
C. 0.1V
D. 100V
4. 放大电路的静态工作点设置过高会出现（ ）
A. 饱和失真
B. 截止失真
C. 线性失真
D. 交越失真
5. 为了稳定三极管放大电路的静态工作点，应引入（ ）
A. 直流负反馈
B. 交流负反馈
C. 直流正反馈
D. 交流正反馈
6. 多级放大电路的总电压放大倍数等于各级放大电路电压放大倍数的（ ）
A. 乘积
B. 和
C. 平均值
D. 差
7. 集成运算放大器的输入级采用差分放大电路是为了（ ）
A. 提高电压放大倍数
B. 提高输入电阻
C. 减小零点漂移
D. 增大输出电阻
8. 理想运算放大器工作在线性区时，其两个输入端的电位关系是（ ）
A. 同相端电位高于反相端电位
B. 同相端电位低于反相端电位
C. 同相端电位等于反相端电位
D. 不确定
9. 电压跟随器的电压放大倍数为（ ）
A. 0
B. 1
C. 无穷大
D. 根据具体电路而定
10. 功率放大电路的主要任务是向负载提供足够大的（ ）
A. 电压
B. 电流
C. 功率
D. 电阻

第 II 卷（非选择题，共70分）
11. 填空题(总共5题，每题4分，将正确答案填写在横线上)
（1）三极管的三个电极分别是______、______和______。
（2）放大电路的静态是指______时的工作状态。
（3）交流负反馈对放大电路性能的影响主要有______、______、______和______。
（4）集成运算放大器的输出级一般采用______电路。
（5）功率放大电路按功放管的工作状态可分为______、______和______。
12. 判断题(总共5题，每题2分，正确的打“√”，错误的打“×”)
（1）放大电路必须加上合适的直流电源才能正常工作。（ ）
（2）共集电极放大电路的电压放大倍数小于1且近似等于1。（ ）
（3）负反馈能改善放大电路的性能，所以反馈越深越好。（ ）
（4）理想运算放大器的开环电压放大倍数无穷大，输入电阻为零。（ ）
（5）乙类功率放大电路的效率比甲类功率放大电路高。（ ）
13. 简答题(总共2题，每题10分)
（1）简述放大电路的组成及各部分的作用。
（2）说明多级放大电路级间耦合方式有哪些，并比较它们的优缺点。
14. 分析题(1题，20分)
已知某放大电路的输入电压ui = 10sinωt mV，三极管的β = 50，rbe = 1kΩ，Rc = 5kΩ，RL = 5kΩ，试求：
（1）画出该放大电路的电路图。
（2）计算放大电路的静态工作点Icq、Uceq。
（3）计算电压放大倍数Au。
（4）画出输出电压uo的波形。
15. 设计题(1题，10分)
设计一个功率放大倍数为50的乙类功率放大电路，要求采用OTL电路，已知电源电压VCC = 12V，负载电阻RL = 8Ω。请画出电路图，并计算电路中的元件参数。

答案：
第I卷：1. B 2. A 3. A 4. A 5. A 6. A 7. C 8. C 9. B 10. C
第II卷：11.（1）发射极、基极、集电极；（2）输入信号为零时；（3）稳定放大倍数、减小非线性失真、展宽通频带、改变输入输出电阻；（4）互补对称；（5）甲类、乙类、甲乙类。12.（1）√（2）√（3）×（4）×（5）√ 13.（1）放大电路一般由信号源、输入回路、放大元件、输出回路和负载组成。信号源提供输入信号，输入回路将信号传输到放大元件，放大元件对信号进行放大，输出回路将放大后的信号传输到负载，负载获取放大后的信号。（2）多级放大电路级间耦合方式有阻容耦合、变压器耦合、直接耦合。阻容耦合优点是各级静态工作点相互独立，缺点是低频特性差；变压器耦合优点是可实现阻抗匹配，缺点是体积大、成本高；直接耦合优点是低频特性好，缺点是各级静态工作点相互影响。14.（1）共发射极放大电路，三极管基极接输入信号，集电极通过Rc接电源，发射极接地，集电极与RL并联。（2）根据公式计算Icq = βUi/rbe = 5010/1000 = 0.5mA，Uceq = VCC - IcqRc = 12 - 0.55 = 9.5V。（3）Au = -β(Rc//RL)/rbe = -50(5//5)/1 = -125。（4）输出电压uo波形与输入电压ui波形反相，且幅度增大125倍。15.电路图：VCC接电容C1正极，C1负极接三极管VT1基极，VT1发射极接地，VT1集电极接电容C2正极，C2负极接三极管VT2基极，VT2发射极接地，VT2集电极接RL一端，RL另一端接地，C2与RL并联处接VCC/2。计算：根据公式Po = (VCC/2)^2/(2RL)，可算出负载功率，再根据功率放大倍数计算输入功率，进而计算输入电压，然后根据三极管参数计算偏置电阻等元件参数。
