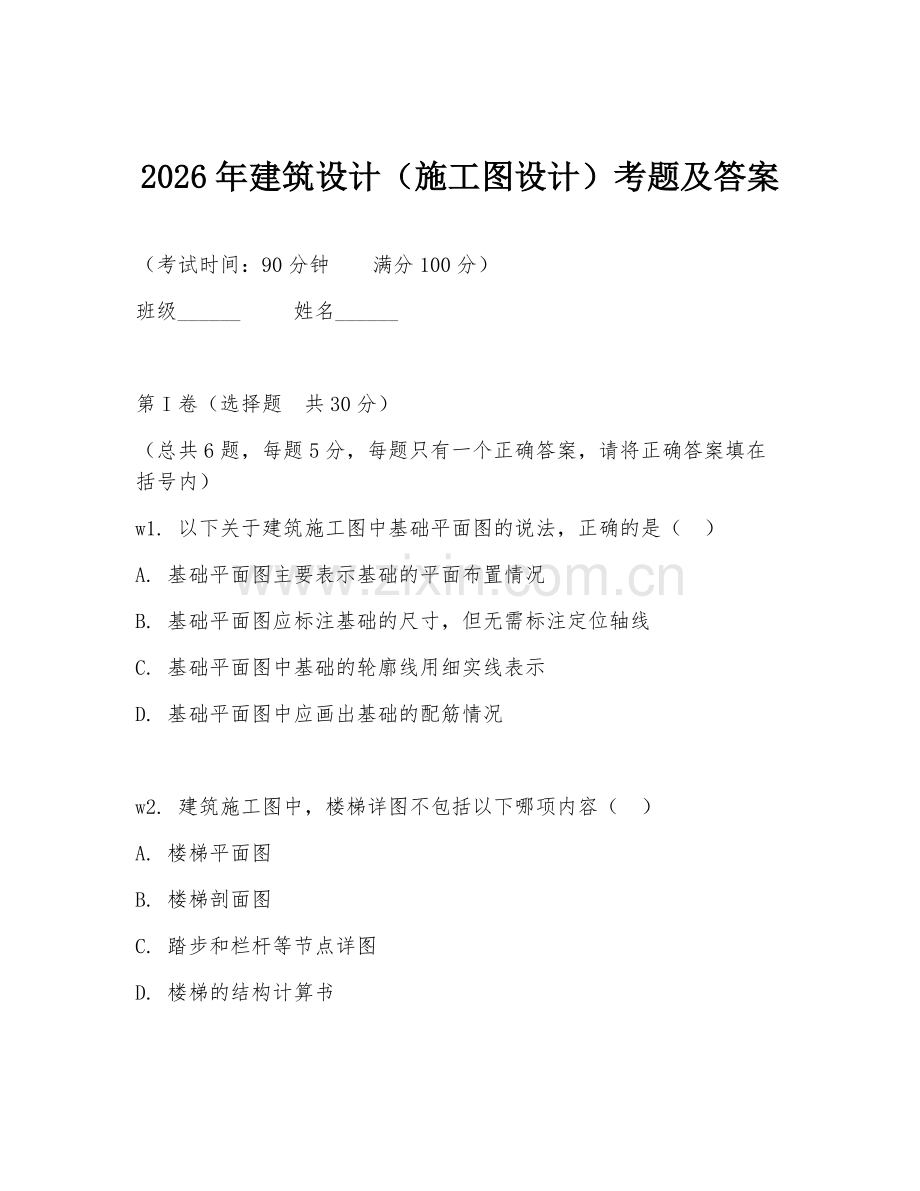

2026年建筑设计（施工图设计）考题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
（总共6题，每题5分，每题只有一个正确答案，请将正确答案填在括号内）
w1. 以下关于建筑施工图中基础平面图的说法，正确的是（ ）
A. 基础平面图主要表示基础的平面布置情况
B. 基础平面图应标注基础的尺寸，但无需标注定位轴线
C. 基础平面图中基础的轮廓线用细实线表示
D. 基础平面图中应画出基础的配筋情况

w2. 建筑施工图中，楼梯详图不包括以下哪项内容（ ）
A. 楼梯平面图
B. 楼梯剖面图
C. 踏步和栏杆等节点详图
D. 楼梯的结构计算书

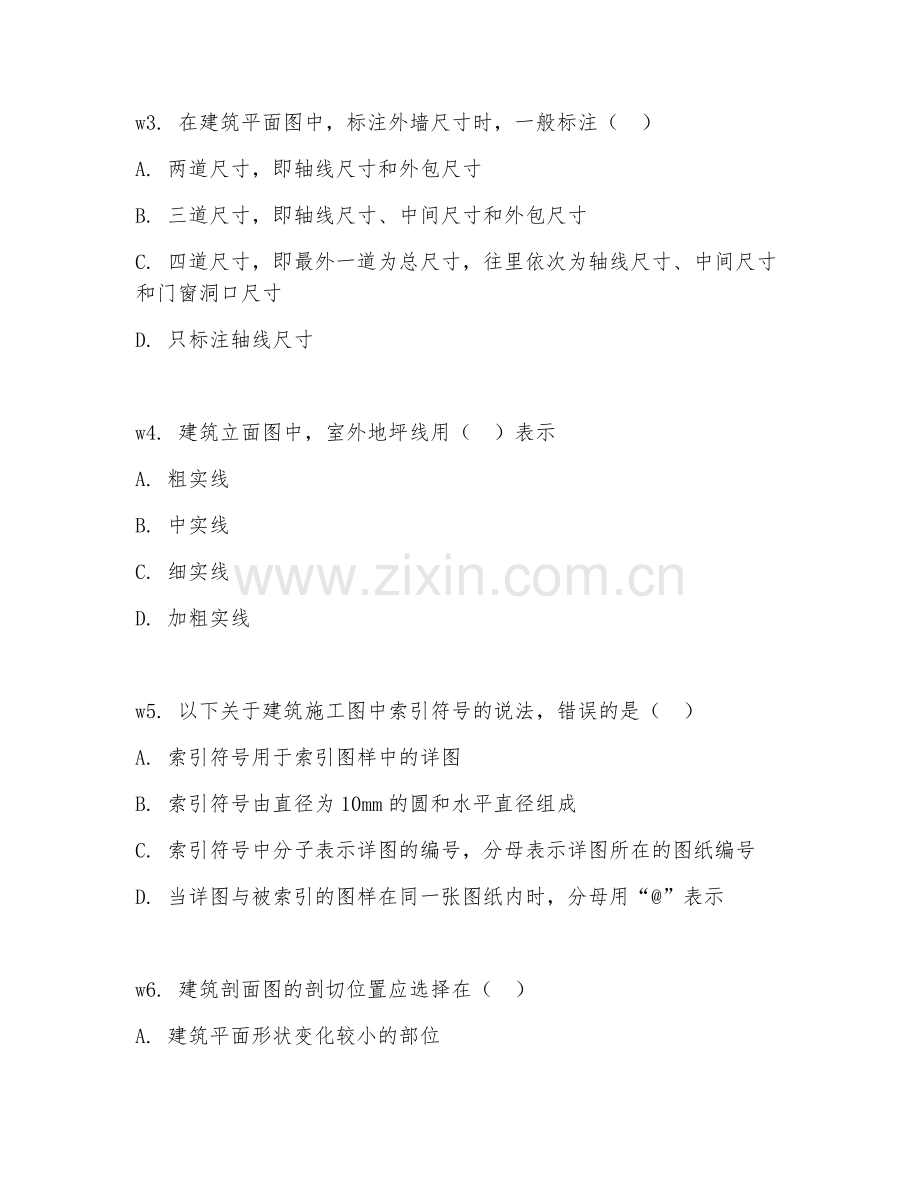

w3. 在建筑平面图中，标注外墙尺寸时，一般标注（ ）
A. 两道尺寸，即轴线尺寸和外包尺寸
B. 三道尺寸，即轴线尺寸、中间尺寸和外包尺寸
C. 四道尺寸，即最外一道为总尺寸，往里依次为轴线尺寸、中间尺寸和门窗洞口尺寸
D. 只标注轴线尺寸

w4. 建筑立面图中，室外地坪线用（ ）表示
A. 粗实线
B. 中实线
C. 细实线
D. 加粗实线

w5. 以下关于建筑施工图中索引符号的说法，错误的是（ ）
A. 索引符号用于索引图样中的详图
B. 索引符号由直径为10mm的圆和水平直径组成
C. 索引符号中分子表示详图的编号，分母表示详图所在的图纸编号
D. 当详图与被索引的图样在同一张图纸内时，分母用“@”表示

w6. 建筑剖面图的剖切位置应选择在（ ）
A. 建筑平面形状变化较小的部位
B. 建筑内部结构比较简单的部位
C. 建筑空间比较复杂的部位
D. 建筑外墙的转角处

第II卷（非选择题 共70分）

w7. 简答题（15分）
请简要说明建筑施工图中总平面图的作用及主要内容。

w8. 绘图题（20分）
绘制一个简单的住宅单元平面示意图，要求标注出主要房间名称、门窗位置及尺寸、定位轴线等。

w9. 案例分析题（15分）
某建筑施工图中，楼梯间的尺寸标注出现了错误，导致楼梯实际施工时无法正常安装。请分析可能出现错误的原因，并提出解决措施。

w10. 材料分析题（20分）
阅读以下建筑施工图的部分说明材料：
本工程为某多层办公楼，建筑高度为20m，采用钢筋混凝土框架结构。基础采用独立基础，混凝土强度等级为C30。主体结构混凝土强度等级为C35。墙体采用加气混凝土砌块，砌筑砂浆强度等级为M5。屋面采用防水卷材防水，保温材料为聚苯板。门窗采用铝合金门窗。
问题：请根据上述材料，回答以下问题：
（1）该办公楼的基础类型是什么？
（2）主体结构混凝土的强度等级是多少？
（3）墙体采用什么材料？砌筑砂浆的强度等级是多少？
（4）屋面的防水和保温材料分别是什么？

答案：
w1. A
w2. D
w3. C
w4. D
w5. D
w6. C
w7. 总平面图的作用是表示新建房屋的位置、朝向、与原有建筑物的关系等，为施工放线、土方工程及总平面布置等提供依据。主要内容包括：新建建筑物的位置、形状、层数、朝向；原有建筑物、构筑物的位置；地形、地貌；道路、绿化等。
w9. 可能出现错误的原因：尺寸标注遗漏、标注错误、尺寸传递错误等。解决措施：仔细核对尺寸标注，进行多次审核；建立尺寸复核机制，施工前对关键尺寸进行现场复核；加强图纸会审，及时发现并纠正错误。
w10. （1）独立基础。（2）C35。（3）加气混凝土砌块，M5。（4）防水卷材，聚苯板。
