2025年中职数控加工技术（数控技术）试题及答案.doc

2025年中职数控加工技术（数控技术）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
请将答案填写在括号内。本大题共20小题，每小题2分，共40分。

1. 数控系统的核心是（ ）
A. 数控装置 B. 伺服系统 C. 检测装置 D. 反馈装置
2. 数控机床中，能实现自动换刀功能的是（ ）
A. 主轴箱 B. 刀架 C. 自动换刀装置 D. 工作台
3. 数控编程时，确定工件坐标系原点的依据是（ ）
A. 机床坐标系 B. 工件图纸 C. 刀具位置 D. 编程人员习惯
4. 以下属于点位控制数控机床的是（ ）
A. 数控车床 B. 数控铣床 C. 数控钻床 D. 加工中心
5. 数控加工中，刀具半径补偿的作用是（ ）
A. 提高加工精度 B. 提高加工效率 C. 简化编程 D. 以上都是

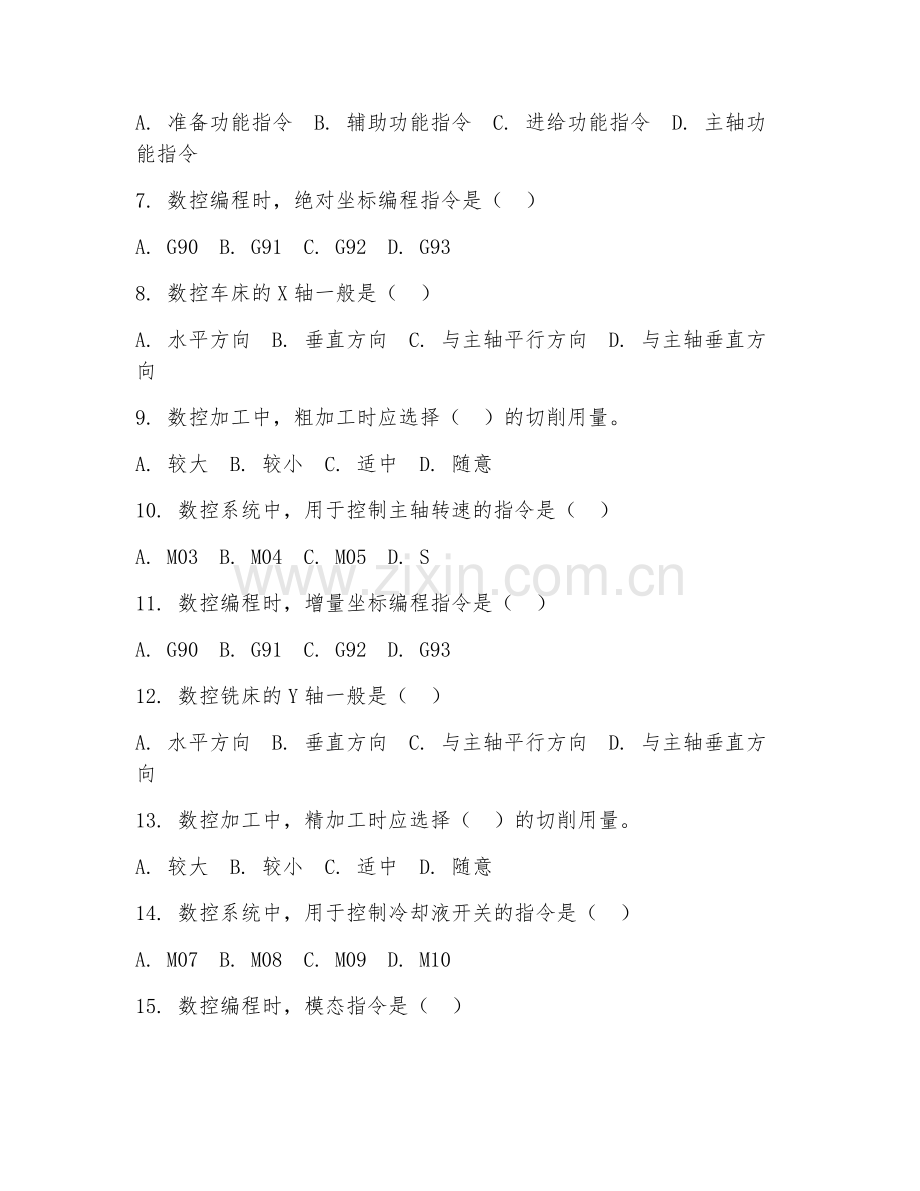

6. 数控系统中，用于控制刀具运动轨迹的指令是（ ）
A. 准备功能指令 B. 辅助功能指令 C. 进给功能指令 D. 主轴功能指令
7. 数控编程时，绝对坐标编程指令是（ ）
A. G90 B. G91 C. G92 D. G93
8. 数控车床的X轴一般是（ ）
A. 水平方向 B. 垂直方向 C. 与主轴平行方向 D. 与主轴垂直方向
9. 数控加工中，粗加工时应选择（ ）的切削用量。
A. 较大 B. 较小 C. 适中 D. 随意
10. 数控系统中，用于控制主轴转速的指令是（ ）
A. M03 B. M04 C. M05 D. S
11. 数控编程时，增量坐标编程指令是（ ）
A. G90 B. G91 C. G92 D. G93
12. 数控铣床的Y轴一般是（ ）
A. 水平方向 B. 垂直方向 C. 与主轴平行方向 D. 与主轴垂直方向
13. 数控加工中，精加工时应选择（ ）的切削用量。
A. 较大 B. 较小 C. 适中 D. 随意
14. 数控系统中，用于控制冷却液开关的指令是（ ）
A. M07 B. M08 C. M09 D. M10
15. 数控编程时，模态指令是（ ）
A. 一经指定一直有效 B. 只在本程序段有效 C. 与非模态指令相同 D. 以上都不对
16. 数控车床的Z轴一般是（ ）
A. 水平方向 B. 垂直方向 C. 与主轴平行方向 D. 与主轴垂直方向
17. 数控加工中，表示快速定位的指令是（ ）
A. G00 B. G01 C. G02 D. G03
18. 数控系统中，用于控制主轴正转的指令是（ ）
A. M03 B. M04 C. M05 D. M06
19. 数控编程时，非模态指令是（ ）
A. 一经指定一直有效 B. 只在本程序段有效 C. 与模态指令相同 D. 以上都不对
20. 数控加工中，表示直线插补的指令是（ ）
A. G00 B. G01 C. G02 D. G03

第II卷（非选择题 共60分）
二、填空题（共10分）
本大题共5小题，每小题2分，共10分。请将答案填写在横线上。

1. 数控加工的工艺文件主要包括______、______、______等。
2. 数控编程的方法主要有______和______两种。
3. 在数控加工中，刀具的选择应考虑______、______、______等因素。
4. 数控系统的报警信息通常分为______、______、______等几类。
5. 数控加工中，工件的装夹方式主要有______、______、______等。

三、判断题（共10分）
本大题共10小题，每小题1分，共10分。判断下列各题的正误，正确的打“√”，错误的打“×”。

1. 数控加工只能加工形状复杂的零件。（ ）
2. 数控编程时，刀具半径补偿指令只能在G00和G01指令下使用。（ ）
3. 数控系统中，M代码是辅助功能指令，用于控制机床的各种辅助动作。（ ）
4. 数控加工中，粗加工时应选择较小的切削深度和进给速度。（ ）
5. 数控车床的主轴转速越高，加工精度越高。（ ）
6. 数控编程时，绝对坐标编程和增量坐标编程不能混合使用。（ ）
7. 数控系统中，G代码是准备功能指令，可以改变机床的运动方式。（ ）
8. 数控加工中，刀具的磨损会影响加工精度，因此应及时更换刀具。（ ）
9. 数控铣床的工作台一般可以在三个坐标轴方向上移动。（ ）
10. 数控编程时，程序段号必须从小到大顺序排列。（ ）

四（共20分）
阅读以下材料，回答问题。

材料：某零件需要在数控铣床上加工，其外形轮廓如图所示（此处无图）。材料为铝合金，毛坯尺寸为100mm×80mm×20mm。要求加工精度为±0.05mm。

1. 请简述该零件的加工工艺路线。（10分）
2. 若选择直径为10mm的立铣刀进行加工，试确定粗加工和精加工时的切削用量。（10分）

五（共20分）
阅读以下材料，回答问题。

材料：有一数控车床加工程序如下：

O0001
N1 G90 G54 G00 X100 Z100
N2 S500 M03
N3 G00 X5 Z0
N4 G01 Z-20 F0.1
N5 X10
N6 G00 X50 Z50
N7 M05
N8 M30

1. 请解释该程序中各程序段的含义。（10分）
2. 若该程序在执行过程中出现报警信息“X轴超程”，请分析可能的原因及解决方法。（10分）

答案：
选择题：1.A 2.C 3.B 4.C 5.D 6.A 7.A 8.D 9.A 10.D 11.B 12.D 13.B 14.B 15.A 16.C 17.A 18.A 19.B 20.B
填空题：1.工艺过程卡、工序卡、刀具卡 2.手工编程、自动编程 3.工件材料、加工要求、刀具类型 4.程序错误报警、操作错误报警、机床故障报警 5.三爪卡盘装夹、四爪卡盘装夹、专用夹具装夹
判断题：1.× 2.√ 3.√ 4.× 5.× 6.× 7.√ 8.√ 9.√ 10.×
四：1.加工工艺路线：先对毛坯进行粗铣，去除大部分余量；然后进行半精铣，进一步提高尺寸精度和表面质量；最后进行精铣，达到加工精度要求。加工顺序为从外轮廓开始，逐步向内加工。 2.粗加工：切削深度ap = 5mm，进给速度F = 0.2mm/min。精加工：切削深度ap =
0.1mm，进给速度F = 0.05mm/min。
五：1.N1：设置绝对坐标编程，选择工件坐标系G
