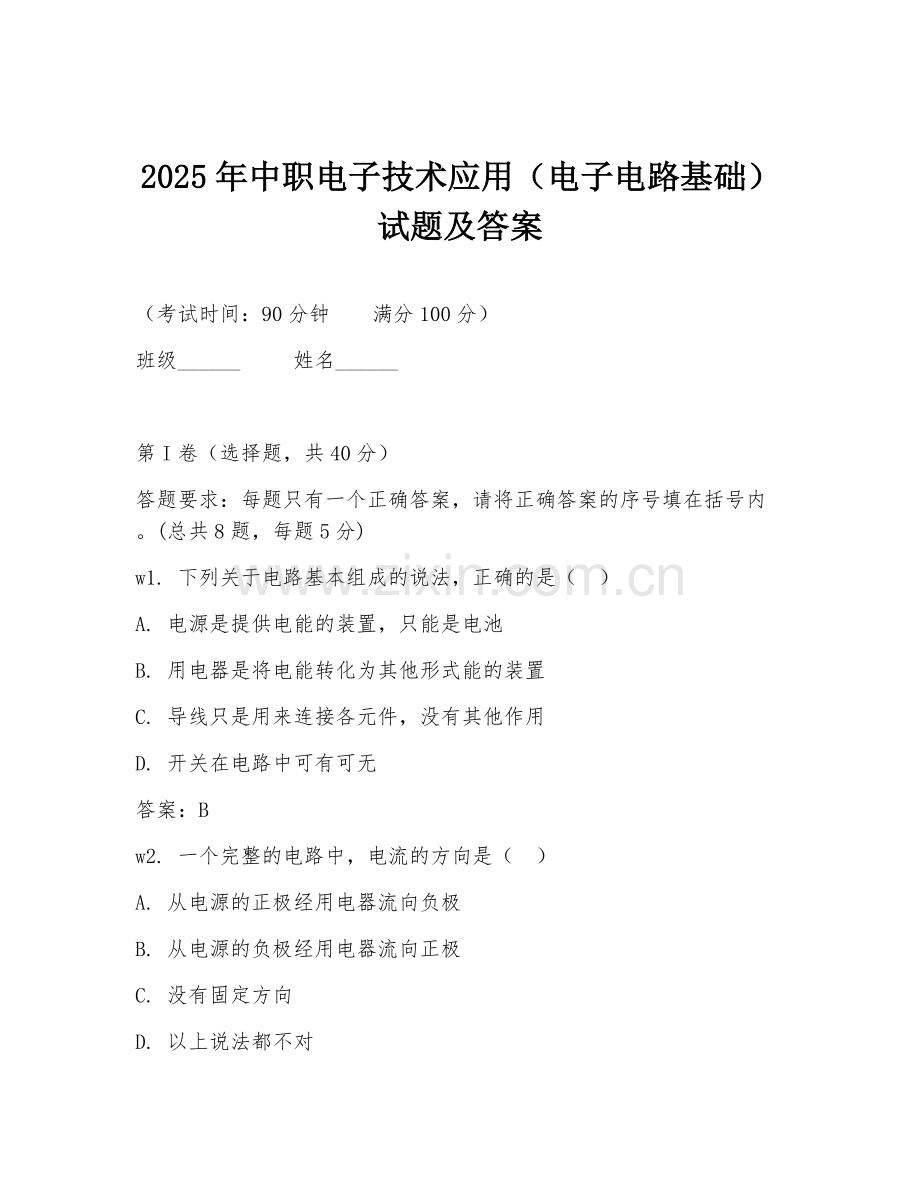

2025年中职电子技术应用（电子电路基础）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共8题，每题5分)
w1. 下列关于电路基本组成的说法，正确的是（ ）
A. 电源是提供电能的装置，只能是电池
B. 用电器是将电能转化为其他形式能的装置
C. 导线只是用来连接各元件，没有其他作用
D. 开关在电路中可有可无
答案：B
w2. 一个完整的电路中，电流的方向是（ ）
A. 从电源的正极经用电器流向负极
B. 从电源的负极经用电器流向正极
C. 没有固定方向
D. 以上说法都不对

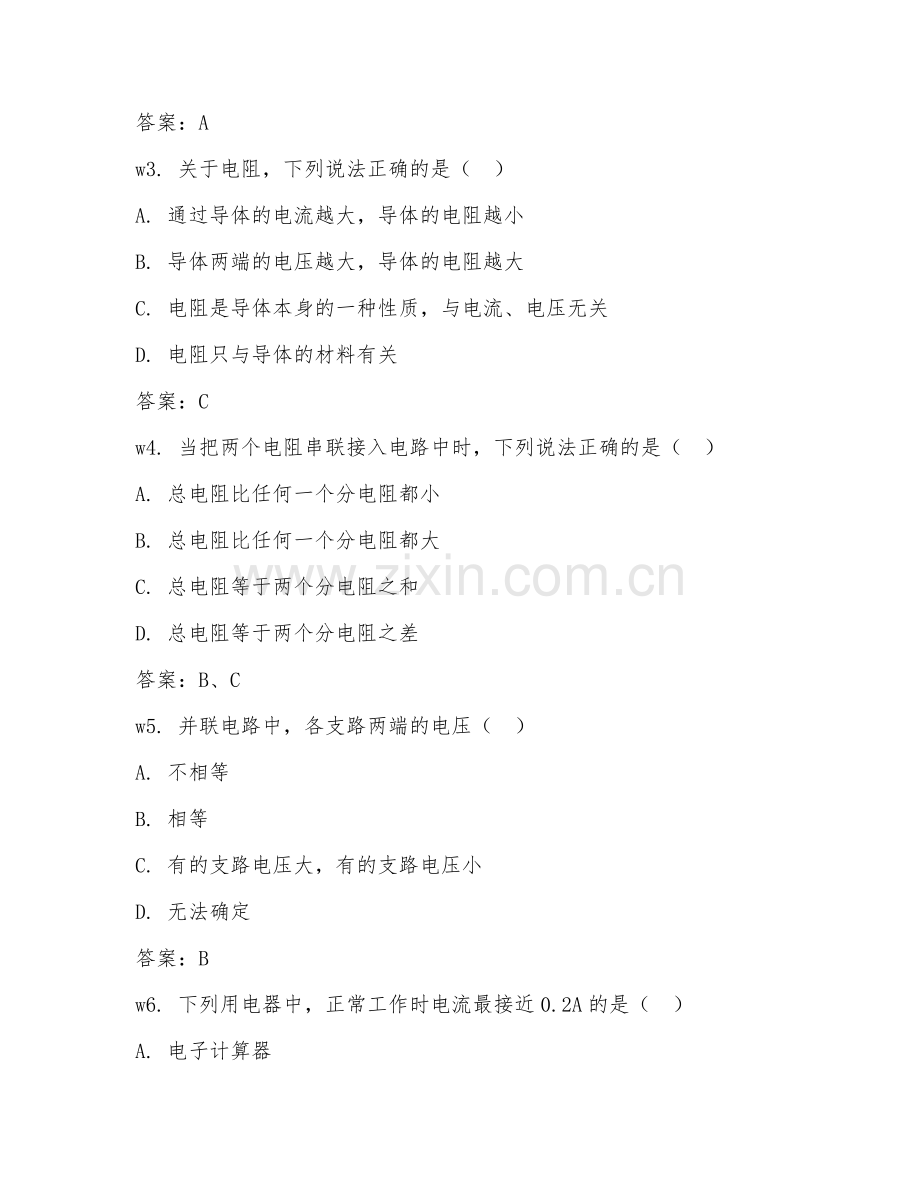

答案：A
w3. 关于电阻，下列说法正确的是（ ）
A. 通过导体的电流越大，导体的电阻越小
B. 导体两端的电压越大，导体的电阻越大
C. 电阻是导体本身的一种性质，与电流、电压无关
D. 电阻只与导体的材料有关
答案：C
w4. 当把两个电阻串联接入电路中时，下列说法正确的是（ ）
A. 总电阻比任何一个分电阻都小
B. 总电阻比任何一个分电阻都大
C. 总电阻等于两个分电阻之和
D. 总电阻等于两个分电阻之差
答案：B、C
w5. 并联电路中，各支路两端的电压（ ）
A. 不相等
B. 相等
C. 有的支路电压大，有的支路电压小
D. 无法确定
答案：B
w6. 下列用电器中，正常工作时电流最接近0.2A的是（ ）
A. 电子计算器
B. 家用空调
C. 普通照明灯泡
D. 电视机
答案：D
w7. 关于电流表的使用，下列说法错误的是（ ）
A. 电流表要与被测电路串联
B. 电流表不能直接接在电源两极
C. 电流要从电流表的正接线柱流入，负接线柱流出
D. 电流表可以大量程和小量程同时使用
答案：D
w8. 某同学用电压表测量电压时，发现指针向没有刻度的一侧偏转，原因可能是（ ）
A. 电压表量程选小了
B. 电压表量程选大了
C. 电压表的正、负接线柱接反了
D. 电路出现断路
答案：C

第II卷（非选择题，共60分）
w9. （10分）请简述串联电路和并联电路的特点。

串联电路特点：各用电器依次相连，电流只有一条路径，一处断路，整个电路都不能工作；各用电器两端电压之和等于电源电压，且各用电器两端电压之比等于它们的电阻之比。

并联电路特点：各用电器并列连接，电流有多条路径，各支路互不影响；各支路两端电压相等，且干路电流等于各支路电流之和，各支路电流之比等于它们电阻的反比。

w10. （10分）在一个由电源、开关、两个电阻R1和R2组成的电路中，已知电源电压为6V，R1 = 10Ω，R2 = 20Ω。求：
（1）当R1和R2串联时，电路中的电流是多少？总电阻是多少？
（2）当R1和R2并联时，干路电流是多少？总电阻是多少？

（1）串联时，总电阻R = R1 + R2 = 10Ω + 20Ω = 30Ω，根据I = U/R，电流I = 6V/30Ω = 0.2A。

（2）并联时，1/R总 = 1/R1 + 1/R2 = 1/10Ω + 1/20Ω = 3/20Ω，所以R总 = 20/3Ω≈6.67Ω，干路电流I = U/R总 = 6V÷(20/3Ω)=0.9A。

w11. （10分）如图所示的电路，电源电压不变，开关S闭合后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，电阻R2 = 10Ω。求：
（1）通过电阻R1的电流是多少？
（2）电阻R1的阻值是多少？

（1）因为并联电路中干路电流等于各支路电流之和，所以通过R_1的电流I_1 = I - I_2 = 0.5A - 0.3A = 0.2A。

（2）由并联电路电压特点可知U_1 = U_2 = I_2R_2 = 0.3A×10Ω = 3V，根据R = U/I，R_1 = U_1/I_1 = 3V/0.2A = 15Ω。

w12. （15分）材料：在一个实验电路中，有一个小灯泡发光较暗，小明同学想知道原因。他用电压表分别测量了电源电压、小灯泡两端电压以及滑动变阻器两端电压，发现电源电压为6V，小灯泡两端电压为4V，滑动变阻器两端电压为2V。已知小灯泡的额定电压为6V，额定功率为3W。
（1）请分析小灯泡发光较暗的原因。
（2）求此时小灯泡的实际功率。
（3）若要使小灯泡正常发光，应该如何调节滑动变阻器？

（1）小灯泡发光较暗是因为其实际电压小于额定电压，实际功率小于额定功率。

（2）根据P = U²/R，可得R = U额²/P额 = 6V²÷3W = 12Ω，实际功率P实 = U实²/R = 4V²÷12Ω = 4/3W≈1.33W。

（3）要使小灯泡正常发光，应减小滑动变阻器接入电路的电阻，使滑动变阻器两端电压减小，从而使小灯泡两端电压增大到6V。

w13. （15分）材料：有一个由电源、开关、电阻R和电流表组成的简单电路。闭合开关后，电流表的示数为0.5A，已知电阻R消耗的电功率为2W。
（1）求电阻R两端的电压。
（2）求电阻R的阻值。
（3）若将电阻R换成阻值为原来2倍的电阻R'，电源电压不变，求此时电路中的电流和电阻R'消耗的电功率。

（1）根据P = UI，U = P/I = 2W÷0.5A = 4V。

（2）由I = U/R，R = U/I = 4V÷0.5A = 8Ω。

（3）电源电压U = 4V，R' = 2R = 16Ω，此时电流I' = U/R' = 4V÷16Ω = 0.25A，R'消耗的电功率P' = U²/R' = 4V²÷16Ω = 1W。
