2025年大学本科二年级（电力系统及其自动化）电力系统保护测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
（总共10题，每题3分，每题只有一个正确答案，请将正确答案填在括号内）
w1. 电力系统发生短路时，最严重的后果是（ ）
A. 电流增大 B. 电压降低 C. 破坏电力系统运行的稳定性 D. 功率因数增大
w2. 以下哪种保护不属于主保护（ ）
A. 纵联差动保护 B. 电流速断保护 C. 零序电流保护 D. 瓦斯保护
w3. 三段式电流保护中，动作时间最长的是（ ）
A. 电流速断保护 B. 限时电流速断保护 C. 定时限过电流保护 D. 无法确定
w4. 电流互感器二次侧不允许（ ）
A. 开路 B. 短路 C. 接熔断器 D. 接地

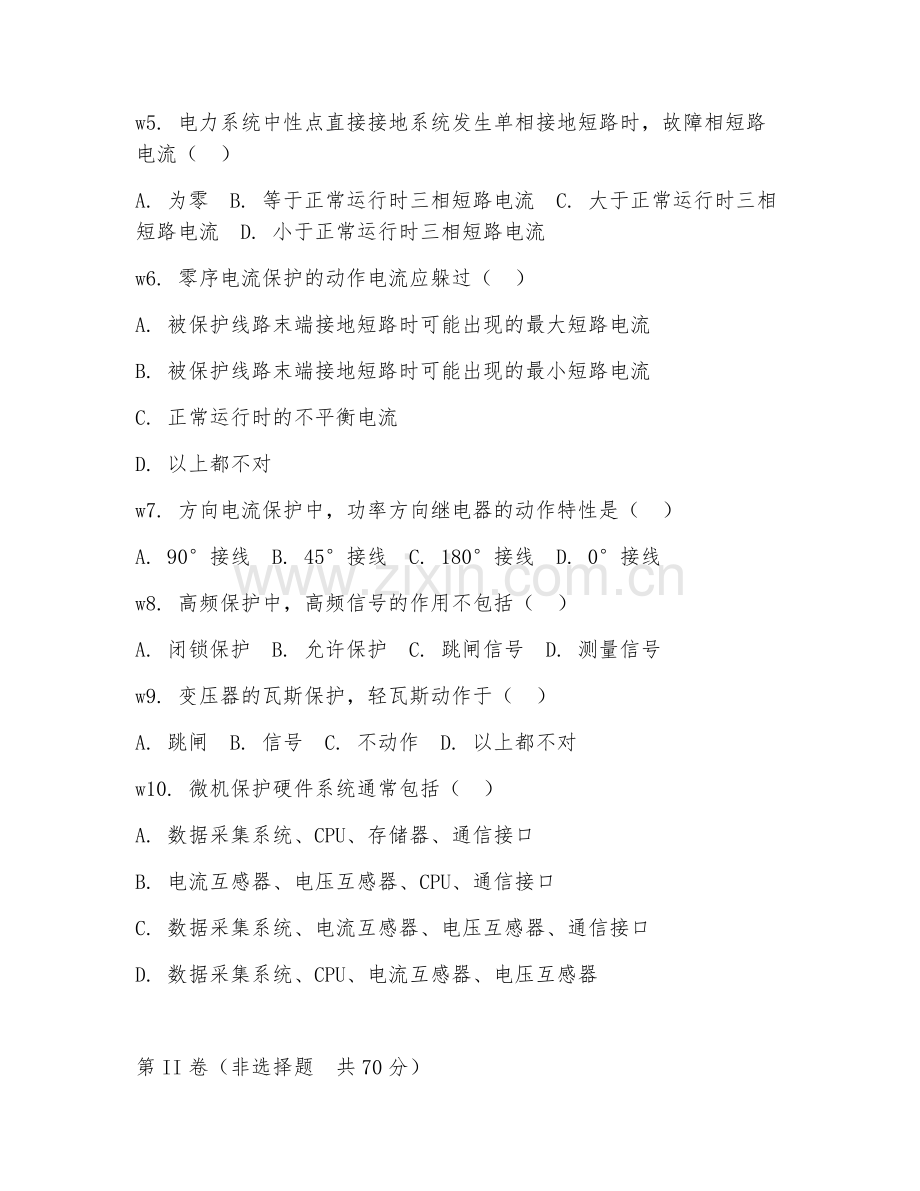

w5. 电力系统中性点直接接地系统发生单相接地短路时，故障相短路电流（ ）
A. 为零 B. 等于正常运行时三相短路电流 C. 大于正常运行时三相短路电流 D. 小于正常运行时三相短路电流
w6. 零序电流保护的动作电流应躲过（ ）
A. 被保护线路末端接地短路时可能出现的最大短路电流
B. 被保护线路末端接地短路时可能出现的最小短路电流
C. 正常运行时的不平衡电流
D. 以上都不对
w7. 方向电流保护中，功率方向继电器的动作特性是（ ）
A. 90°接线 B. 45°接线 C. 180°接线 D. 0°接线
w8. 高频保护中，高频信号的作用不包括（ ）
A. 闭锁保护 B. 允许保护 C. 跳闸信号 D. 测量信号
w9. 变压器的瓦斯保护，轻瓦斯动作于（ ）
A. 跳闸 B. 信号 C. 不动作 D. 以上都不对
w10. 微机保护硬件系统通常包括（ ）
A. 数据采集系统、CPU、存储器、通信接口
B. 电流互感器、电压互感器、CPU、通信接口
C. 数据采集系统、电流互感器、电压互感器、通信接口
D. 数据采集系统、CPU、电流互感器、电压互感器

第II卷（非选择题 共70分）
w11. （10分）简述电力系统继电保护的基本要求。
w12. （15分）画出三段式电流保护的原理接线图，并说明各段保护的动作电流和动作时间是如何确定的。
w13. （15分）电力系统中性点接地方式有哪几种？各有什么特点？
w14. （15分）材料：某变电站10kV出线发生单相接地故障，零序电流保护动作。已知该线路零序电流保护的动作电流为5A，动作时间为0.5s。当该线路发生单相接地故障时，故障点零序电流为10A。
问题：请分析该零序电流保护是否能可靠动作？并说明理由。
w答案：
w1. C
w2. C
w3. C
w4. A
w5. C
w6. C
w7. A
w8. D
w9. B
w10. A
w11. 电力系统继电保护的基本要求包括选择性、速动性、灵敏性和可靠性。选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小。速动性是指快速切除故障，以提高电力系统并列运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。灵敏性是指保护装置对其保护范围内发生故障或不正常运行状态的反应能力。可靠性是指保护装置在规定的保护范围内发生了它应该动作的故障时应可靠动作，而在不该动作时应可靠不动作。
w12. 三段式电流保护原理接线图包括电流速断保护、限时电流速断保护和定时限过电流保护。电流速断保护动作电流按躲过被保护线路末端短路时可能出现的最大短路电流来整定。限时电流速断保护动作电流按躲过下级线路电流速断保护的动作电流来整定，动作时间比下级线路电流速断保护的动作时间大一个时限级差。定时限过电流保护动作电流按躲过被保护线路的最大负荷电流来整定，动作时间根据阶梯原则来确定。
w13. 电力系统中性点接地方式有中性点直接接地、中性点经消弧线圈接地和中性点不接地三种。中性点直接接地系统的优点是快速切除接地短路故障，提高供电可靠性；缺点是单相接地短路电流大，对设备绝缘要求高。中性点经消弧线圈接地系统能减小接地电流，避免电弧长时间燃烧；缺点是系统运行复杂。中性点不接地系统的优点是供电可靠性高，对设备绝缘要求低；缺点是单相接地时，故障相对地电压降为零，非故障相对地电压升高为线电压，可能发展成相间短路。
w14. 该零序电流保护能可靠动作。理由如下：已知故障点零序电流为10A，大于该线路零序电流保护的动作电流5A，满足动作电流条件。且保护装置正常运行未出现异常情况，在规定的保护范围内发生了单相接地故障，符合保护动作的条件。同时，该线路零序电流保护动作时间为0.5s，在整定的动作时间范围内，所以该零序电流保护能可靠动作。
