2025年高职新能源汽车检测与维修（充电桩维护）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 新能源汽车充电桩的核心功能是（ ）
A. 提供充电服务 B. 显示充电状态 C. 保护充电安全 D. 数据传输
2. 充电桩的充电模块主要作用是（ ）
A. 控制充电电流 B. 转换电压 C. 监测充电数据 D. 连接充电枪
3. 交流充电桩输出的是（ ）
A. 直流电 B. 交流电 C. 脉冲电流 D. 混合电流
4. 直流充电桩的充电效率相对交流充电桩（ ）
A. 较低 B. 一样 C. 较高 D. 不确定

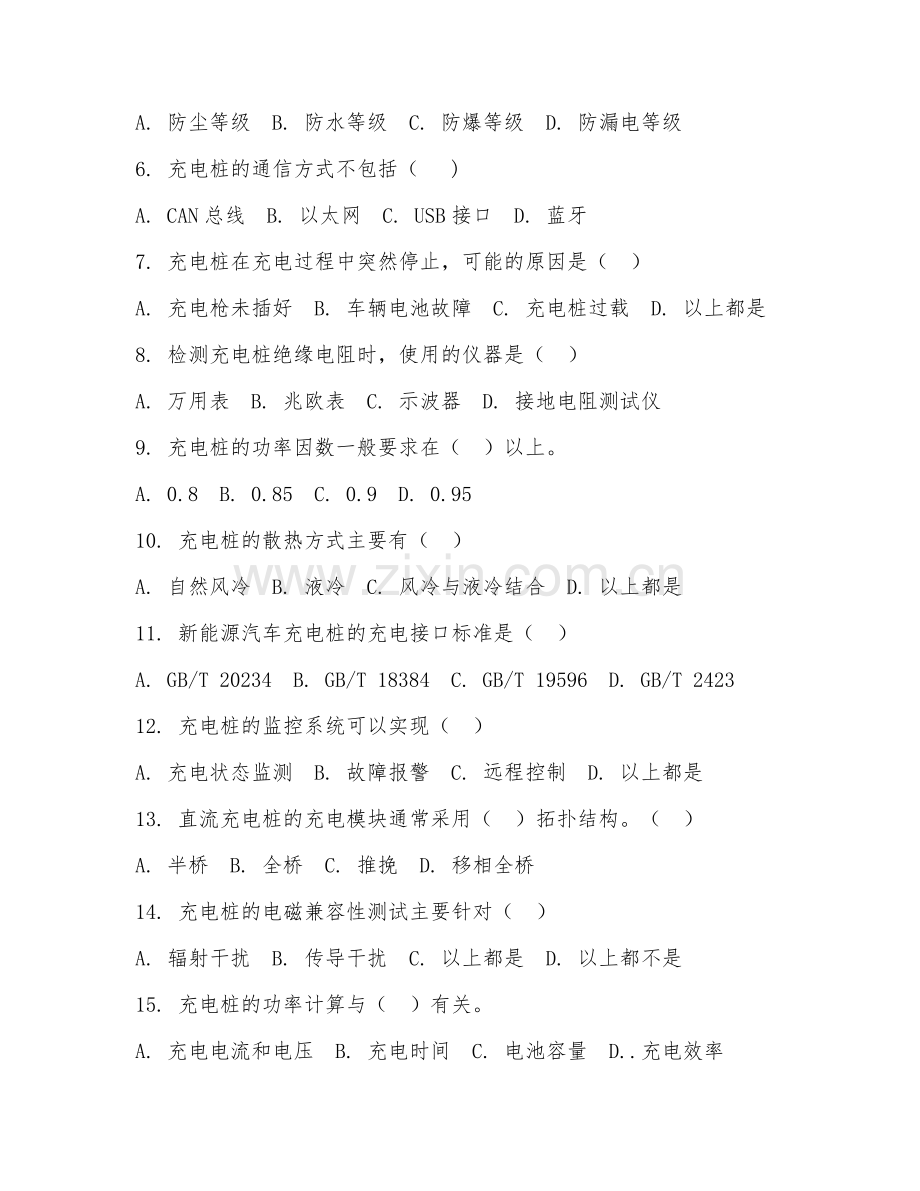

5. 充电桩的防护等级IP54中，第一个数字5表示（ ）
A. 防尘等级 B. 防水等级 C. 防爆等级 D. 防漏电等级
6. 充电桩的通信方式不包括（ )
A. CAN总线 B. 以太网 C. USB接口 D. 蓝牙
7. 充电桩在充电过程中突然停止，可能的原因是（ ）
A. 充电枪未插好 B. 车辆电池故障 C. 充电桩过载 D. 以上都是
8. 检测充电桩绝缘电阻时，使用的仪器是（ ）
A. 万用表 B. 兆欧表 C. 示波器 D. 接地电阻测试仪
9. 充电桩的功率因数一般要求在（ ）以上。
A. 0.8 B. 0.85 C. 0.9 D. 0.95
10. 充电桩的散热方式主要有（ ）
A. 自然风冷 B. 液冷 C. 风冷与液冷结合 D. 以上都是
11. 新能源汽车充电桩的充电接口标准是（ ）
A. GB/T 20234 B. GB/T 18384 C. GB/T 19596 D. GB/T 2423
12. 充电桩的监控系统可以实现（ ）
A. 充电状态监测 B. 故障报警 C. 远程控制 D. 以上都是
13. 直流充电桩的充电模块通常采用（ ）拓扑结构。（ ）
A. 半桥 B. 全桥 C. 推挽 D. 移相全桥
14. 充电桩的电磁兼容性测试主要针对（ ）
A. 辐射干扰 B. 传导干扰 C. 以上都是 D. 以上都不是
15. 充电桩的功率计算与（ ）有关。
A. 充电电流和电压 B. 充电时间 C. 电池容量 D..充电效率
16. 交流充电桩的控制电路主要由（ ）组成。
A. 继电器 B. 接触器 C. 控制器 D. 以上都是
17. 充电桩的外壳材料一般选用（ ）
A. 塑料 B..金属 C. 陶瓷 D. 橡胶
18. 新能源汽车充电桩的防雷措施不包括（ ）
A. 安装避雷针 B. 接地保护 C. 浪涌保护器 D. 屏蔽电缆
19. 充电桩的充电模块故障时，可能出现的现象是（ ）
A. 充电电流异常 B. 充电电压异常 C. 模块指示灯异常 D. 以上都是
20. 充电桩的维护周期一般为（ ）
A. 每月 B. 每季度 C. 每半年 D. 每年

第II卷（非选择题，共60分）

（一）填空题（共10分）
答题要求：本大题共5小题，每小题2分。请在横线上填写正确答案。

1. 新能源汽车充电桩按充电方式可分为______充电桩和______充电桩。
2. 充电桩的充电模块一般由______、______、控制电路等组成。
3. 充电桩的通信协议主要有______、______等。
4. 充电桩的接地电阻应不大于______欧姆。
5. 新能源汽车充电桩的充电安全保护措施包括______保护、______保护、______保护等。

（二）简答题（共20分）
答题要求：本大题共4小题，每小题5分。简要回答问题。

1. 简述交流充电桩的工作原理。
2. 直流充电桩的充电模块有哪些常见故障及解决方法？
3. 充电桩的日常维护工作包括哪些内容？
4. 如何检测充电桩的充电效率？

（三）材料分析题（共10分）
答题要求：阅读以下材料，回答问题。

材料：某充电桩在充电过程中，充电电流突然增大，导致充电模块过热保护启动，充电停止。经检查，发现充电枪连接正常，车辆电池也无故障。
问题：请分析可能导致充电电流突然增大的原因，并提出解决措施。

（四）案例分析题（共15分）
答题要求：阅读以下案例，回答问题。

案例：一辆新能源汽车在使用充电桩充电时，充电桩显示充电故障。经维修人员检查，发现充电桩的通信模块损坏，无法与车辆进行正常通信。
问题：
1. 通信模块损坏可能会导致哪些问题？（5分）
2. 如何修复通信模块？（5分）
3. 为避免通信模块损坏，在日常使用和维护中应注意什么？（5分）

（五）综合设计题（共5分）

答题要求：设计一个简单的新能源汽车充电桩故障诊断流程。

答案：
第I卷答案：1.A 2.B 3.B 4.C 5.A 6.C 7.D 8.B 9.C 10.D 11.A 12.D 13.D 14.C 15.A 16.D 17.B 18.A 19.D 20.C
第II卷答案：
填空题：1.交流；直流 2.功率变换电路；驱动电路 3.CAN总线协议；Modbus协议 （答案不唯一） 4.4 5.过流；过压；漏电
简答题：1.交流充电桩将输入的交流电通过变压器降压，再经过整流、滤波等电路转换为合适的直流电为车辆充电，同时通过控制电路实现充电过程的控制和保护。 2.常见故障如模块损坏、输出电压异常等。解决方法：更换损坏模块，检查电路参数并调整修复输出电压异常问题。 3.包括外观检查、充电功能测试、通信检查以及清洁维护等。 4.通过测量充电前后电池电量变化及充电时间，计算充电电量，再结合充电桩额定功率计算充电效率。
材料分析题：可能原因有充电模块故障、充电桩内部电路短路等。解决措施：更换故障充电模块，检查内部电路排除短路故障。
案例分析题：1.无法正常充电、充电数据无法传输、充电桩故障指示灯异常显示等。 2.更换损坏的通信模块，并进行调试确保通信正常。 3.注意避免外力碰撞，定期检查通信线路连接，做好通信模块的散热等维护工作。
综合设计题：首先观察充电桩外观及指示灯判断大致情况，然后检查充电枪连接与充电线路，接着进行充电功能测试，若有故障根据故障现象进一步检测内部电路、模块等，逐步排查定位故障点并修复。
